Т-сплайны для построения манекена

[Granny]

Может дело в привязках.

[Natamoda]

Я использую манипулятор т-сплайна, когда нужна определенная точка. Если же общее масшатабирование или поворот - использую гумбол. Тоже не смогла найти, как гумболом пользоваться для определённой точки.

[ollya]

почему то не получается изменить точку приложения Гумболла..не получается.

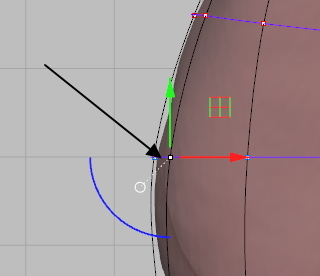

левой кнопкой кликаем на белый кружок.

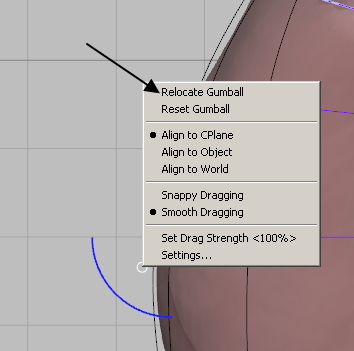

в меню выбираем Relocate Gumball

указываем новую точку приложения.

[Гаспар]

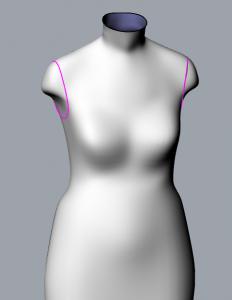

Дополнительное ребро на рукаве позволило более точно обрисовать головку рукава на Профильном виде . Мне кажется, что не надо бояться дополнительных направляющих на рукавах, да и везде. Все диктует тело.

Полностью согласна с Грушенькой. Хочу также заметить, что почти во всех моих фильмах построение проводится для фигуры 42 российского размера 178см ростом. Понятно, что для неё треба точек и ребер меньше, чем даже уже для 46-го (проверенно на практике)). Изменено 10 января, 2015 пользователем Гаспар

[Natamoda]

Тамара Гаспар и Грушенька, огромное спасибо за новое построение. Я вначале сомневалась, нужно ли мне оно, тем более у меня заготовлено много старых манекенов.
Но для изготовления 3Д модели индивидуального манекена для 3Д резки из пенопласта этот способ идеально описывает переход плеча в руку. Подсказка Грушеньки помогла применить новый способ к моим старым манекенам без лишних трудозатрат.

Изменено 10 января, 2015 пользователем Natamoda

[Opium_3000]

http://www.gjd3d.com/video/bitskin если посмотреть вниматель то он мерки снимает электроннысм сантиметром и в программе сразу отражаются мерки
http://www.gjd3d.com/video/gjd3d-dressform-introduction

Изменено 12 января, 2015 пользователем Opium_3000

[Гаспар]

Opium_3000, по этой ссылке мне предлагают стать членом профсоюза ювелирщиков:), прежде чем увидеть что-то.

[Opium_3000]

помоему вот инструкция этого электронного сантиметра как его изготовить нужно посмотреть файлы может ктото зделает https://github.com/paDIYs/bitSkin
http://stefanoparadiso.wordpress.com/2014/03/09/bitskin/

Изменено 12 января, 2015 пользователем Opium_3000

[Opium_3000]

Opium_3000, по этой ссылке мне предлагают стать членом профсоюза ювелирщиков:), прежде чем увидеть что-то.

я зарегистрировался и смотрел а через переводчик даже общался с автором

[Гаспар]

Opium, я пока не зарегистрировалась), но посмотрела ролик, на который вы дали ссылку. Насколько я поняла, построение там плоское?

[ollya]

помоему вот инструкция этого электронного сантиметра как его изготовить нужно посмотреть файлы может ктото зделает

А смысл-то в чем? Процесс снятия мерок по времени занимает наверное 1/100 по сравнению со всем изготовлением изделия.Да и не самое сложное дело-занести мерки в программу. Сложнее измерить правильно)
Ну, если из интереса -поиграться)))

[Fly56]

Доброго времени суток!
У меня Т-сплайн поверхность становиться T-spline Surface (mesh), и выделить поверхность в любой команде я уже не могу...



Я тоже долго ломала голову над этой проблемой (кнопочки Тамары не работали с такими поверхностями). Оказалось, что поверхность была "вывернута" наизнанку. После команды Flip normals в панельке Т-сплайнов все стало нормально! (Риновская команда Flip преобразует т-сплайн в полиповерхность)
Возможно, проблема , описанная Бельчонком http://club.season.ru/index.php?showtopic=34014&st=1120 (При выполнении команд из панели "кривые для т-сплайнов"..., где нужно сначала подсветить поверхность, - поверхность не выделяется у меня, хотя она не заперта, не заблокирована.) тоже связана с этим.

Изменено 17 января, 2015 пользователем Fly56

[Natalya8]

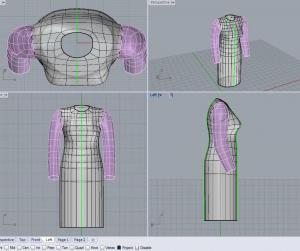

Добрый вечер. Построился манекен освоила новые способы получается действительно быстрее и лучше по размерам. Чем мои первые. Работала всегда в основном с 2 манекенами свой и дочки. Их сделала давным давно трансформируемыми и нормально обходилась. Но вот пришлось строить на нового человека, почитала посмотрела и все пропала в Т сплайнах. Очень понравилось строить и самое главное не в чем запутываться. А вопрос собственно вот в чем. Нужно трансфоримировать облипку в манекен для теплого жакета на подкладке, ткань шерсть не сильно тонкая но пластичная. Я напишу как сделала Прибавки по груди к облипке -5,5 см, по бедрам - 6 см. Строила рукав вытягиванием из проймы по Оп малому у меня прибавка 3 см, по Оп в самом широком месте - 5 см. Подняла плечо на 1 см для подплечников и опустила пройму на 2 см вниз!!! Сейчас посмотрела наверное надо опускать больше т к жакет планируется носить на рубашки и прибавки по бедрам еще добавить, перечитала все что нашла по прибавкам но если не знаешь конструирования и основ, тяжело решать как и что прибавить. Визуально мне нравится манекен с прибавками. Планирую добавить немного ??? 2-3 см в груди за счет поднятия рукава. Собственно сам манекен. На втором скрине красным цветом облипка.
Смущает форма рукава. Хочется получить в результате пиджачный рукав. Критику и советы принимаю. Нужно уже резать а рука не поднимается.

[Natamoda]

Вы рукав строили по пройме облипки?
Советую вам идти обратным путём. Сделайте форму рукава, какая вам нравится, с нужными прибавками, с красивой линией оката. А потом подгоняйте пройму жакета к окату рукава. Скорей всего, вам придётся значительно больше расширять пройму под новый окат, удлинить плечо, чтобы уменьшить величину посадки рукава. (сейчас у вас получается почти фонарик).
Иногда бывает полная рука и двушовный рукав получается с большой посадкой. В таком случае нужно выбирать модель с верхним швом рукава (лучше всего трёхшовный)
Если вы написали прибавки с стану на полный обхват - по груди для жакета явно мало. Прибавка по рукаву в принципе хорошая.
Я обычно на месте наслоения подбортов даю больше прибавку по сравнению со всем остальным манекеном

Изменено 26 января, 2015 пользователем Natamoda

[NATуся]

Нужно уже резать а рука не поднимается.





А зачем резать? - затягивайте заплатками!

Изменено 26 января, 2015 пользователем NATуся

[Natalya8]

Вы рукав строили по пройме облипки?



Рукав строила уже по увеличенной пройме.



Советую вам идти обратным путём. Сделайте форму рукава, какая вам нравится, с нужными прибавками, с красивой линией оката. А потом подгоняйте пройму жакета к окату рукава. Скорей всего, вам придётся значительно больше расширять пройму под новый окат, удлинить плечо, чтобы уменьшить величину посадки рукава. (сейчас у вас получается почти фонарик).



Плечо удлиняла на 1 см манипулятором а потом подняла на подплечник. Затем опускала низ проймы на 2 см. Сейчас думаю под низ мы шьем платье в котором я пройму опускала на 2 см от облипки. Буду опускать еще на 2 см.



Иногда бывает полная рука и двушовный рукав получается с большой посадкой. В таком случае нужно выбирать модель с верхним швом рукава (лучше всего трёхшовный)



Фигура худенькая. Поэтому сомневаюсь по прибавкам на рукаве не будет ли мешком потом висеть с пустотами.



Если вы написали прибавки с стану на полный обхват - по груди для жакета явно мало.



Да это у меня получилась прибавка ко всему обхвату. Так как опыта построения выкроек на плоскости у меня нету шила только по журналам, поэтому и восполняю пробелы в образовании в эту сторону. Где можно почитать по прибавкам рекомендуемым. Я понимаю что лучшее это практика, но когда ее нет то надо с чего то начинать. Посмотрела в итальянской системе там на пиджак прибавку дают по груди от 6 до 10 см, в ателье 8-10 см тогда возьму наверное 8 см в области груди. По бедрам так и оставлю.



А зачем резать? - затягивайте заплатками!



Резать ткань а заплатки я уже одолела. Пока простые с циклическими не могу подружиться.

Изменено 27 января, 2015 пользователем Natalya8

[Natamoda]

Дело в том, что в плоскостных методиках прибавки даются на половину обхватов, потому что построение ведётся на одну половинку тела.
У вас явное несоответствие ширины рукава и ширины стана, диспропорция бросается в глаза.
Может, пригодится мой опыт. Я вначале строю рукав облипку к манекену облипке тем же способом, что строили вы.

Затем дублирую на другой слой манекен и рукав и работаю только с копией.

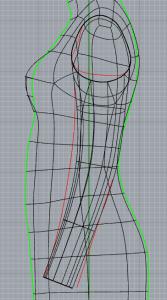

В рукаве немного скругляю линию оката спереди, углубляю снизу на пару сантиметров, обычно в облипке линия проймы имеет более причудливую форму у углов проймы (на скрине красным цветом показана пройма облипки без рукава).
Затем увеличиваю (задаю толщиной) рукав, чтобы выйти на нужную свободу рукава в самом широком месте ( в вашем случае нужно 5-6 см). После увеличения я немного подправляю форму рукава в локте и в области запястья, потому что рукав со свободой не нужно делать таким изогнутым в локте и запястье, как в облипке (в локте свободу перемещаю в сторону переднего переката, а у запястья в сторону локтевого, красным цветом на скрине показала куда нужно перемещать )

Получившаяся длина оката теперь является ориентиром для проймы манекена.
Теперь переходим к стану. Сразу же уточните на силуэт жакета, чтобы он полуприлегающим, пока на прибавки и свободу не смотрите. Работайте только над зрительным восприятием силуэта.
Когда он вас устроит, посмотрите, какие получились прибавки по сравнению с облипкой. Теперь нужно заданием толщины выйти на нужные прибавки (фильмы про масшатабированием толщиной смотрели?).
И только после этого сравнивайте пройму с окатом рукава. Я обычно пройму рукава притягиваю к окату пулом. (тоже в фильмах об этом говорится)
Если после этих манипуляций головка рукава сильно выступает, можно плечевую точку сдвинуть в сторону руки, а можно уже на развёртке или на лекалах удлинить плечо и на такую же величину срезать высоту оката.

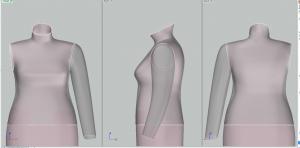

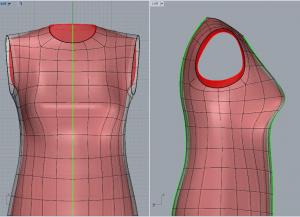

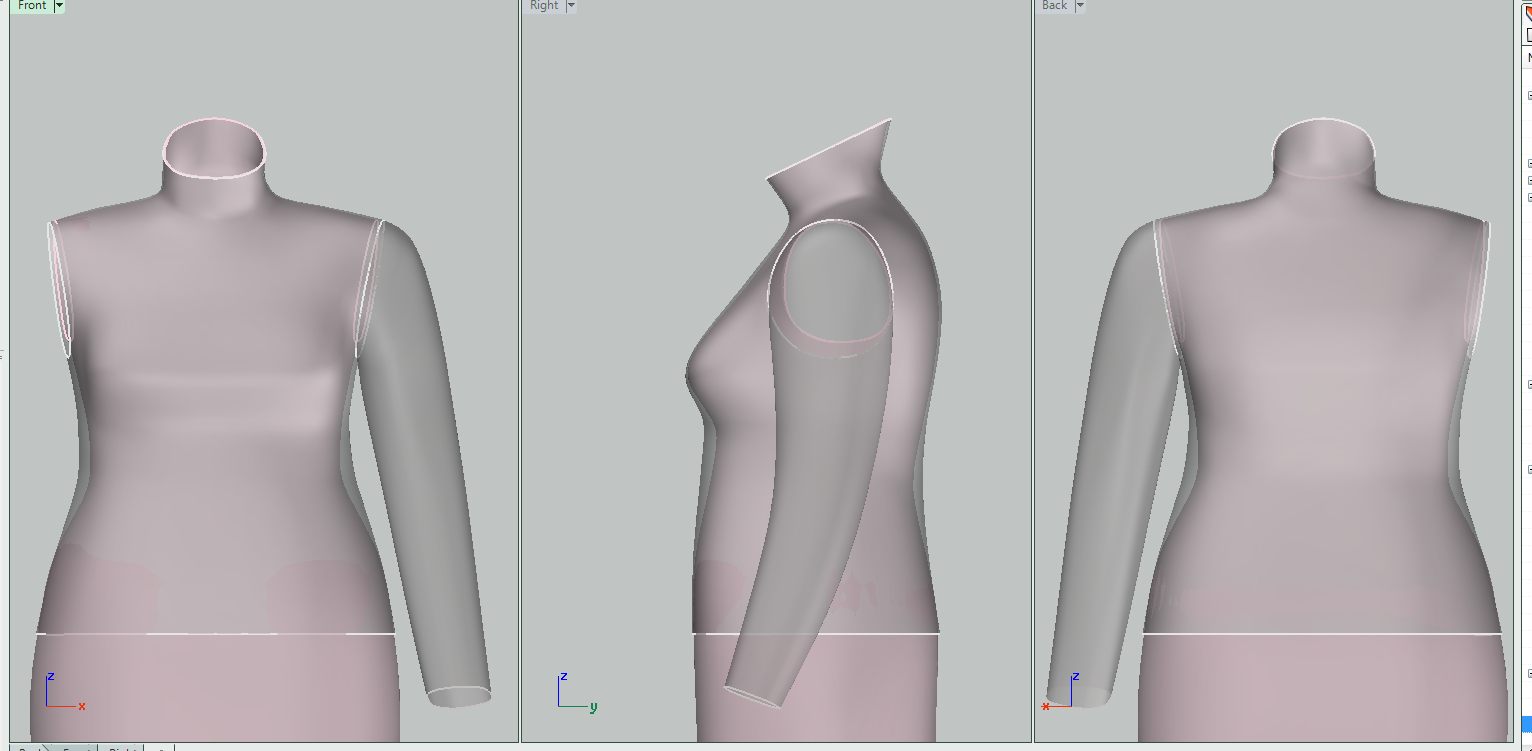

На этих скринах жакет и облипка, можно увидеть разницу. (На бёдра не обращайте внимание, в жакете менялась осанка после примерки предыдущих моделей, а облипка осталась не исправленной)

У вас разница между облипкой и жакетом может быть чуть иная, потому что другая фигура и модель жакета. Но в области проймы приблизительно такая же

Изменено 27 января, 2015 пользователем Natamoda

[Natamoda]

можно построить заново рукав уже с нужными прибавками к изменённому по модели и с прибавками лифу. Но, думаю, что здесь требуется опыт, представление, каким должен быть рукав. Для новичков это сложно. Мне проще идти от рукава облипки.

Изменено 27 января, 2015 пользователем Natamoda

[Грушенька]

Я посмотрела прибавки на своих жакетиках, получилось, что дала по груди -8 см и по всем другим объемам также. Силуэт я выбирала полуприталенный, как бы обтекаемый.

Носить жакеты удобно, надевая их и на платье и на блузку.
за основу брала манекен платья и вокруг него создавала силуэт жакета
и Жакеты:

Изменено 27 января, 2015 пользователем Грушенька

[Грушенька]

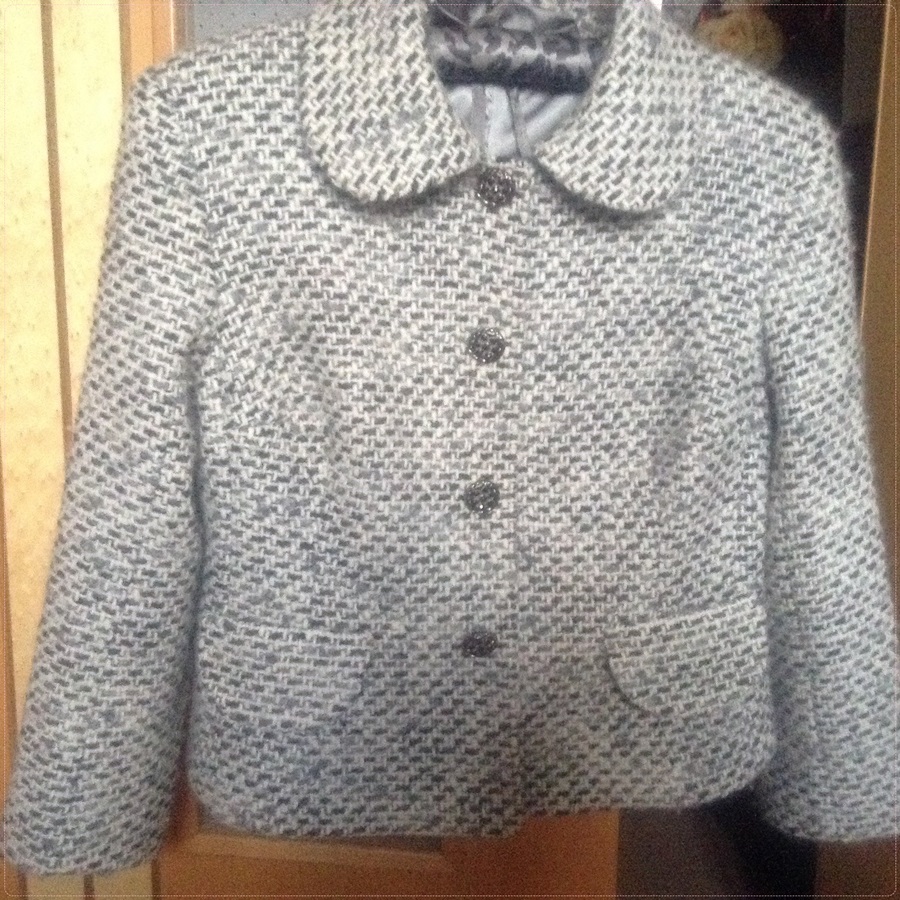

Серый жакет, здесь плечи слегка расширены. Пуговицы пришиты сверху, чисто декоративный элемент. Застежка на крючках очень понравилась, не отягащают борта и есть возможность делать полочки в стык
Оба жакета делались по одному манекену. с некоторыми изменениями , согласно силуэту



Однажды Наталья Павловна объяснила мне как моделировать жакет, после этого я и построила вокруг манекена уже отшитых платьев, манекен жакета и пальто;
Спасибо !

Изменено 27 января, 2015 пользователем Грушенька

[Natamoda]

после этого я и построила вокруг манекена уже отшитых платьев, манекен жакета и пальто

Да, я привела в пример на базе облипки, но аналогично можно строить жакет вокруг платья, пальто вокруг жакета. Как матрёшка. Важно не масштабированием увеличивать, а заданием толщины. Изменено 27 января, 2015 пользователем Natamoda

[Natalya8]

Да, я привела в пример на базе облипки, но аналогично можно строить жакет вокруг платья, пальто вокруг жакета. Как матрёшка. Важно не масштабированием увеличивать, а заданием толщины.



Да я по последним фильмам и строила с использованием толщины. Я поняла сейчас перестрою и если не возражаете то выложу еще для согласования форм прибавки.

[Гаспар]

Я делаю рукав на "глаз". Сначала долго думаю о пройме. Отвожу на виде в профиль и в фас -- чтобы выйти на нужную ширину груди, углубляю. Рукава строю на готовой с прибавками проиме на глаз -- чтобы красиво было, и ориентируясь на форму руки на фото. Потом проверяю прибавки. Правлю слегка.

[Natalya8]

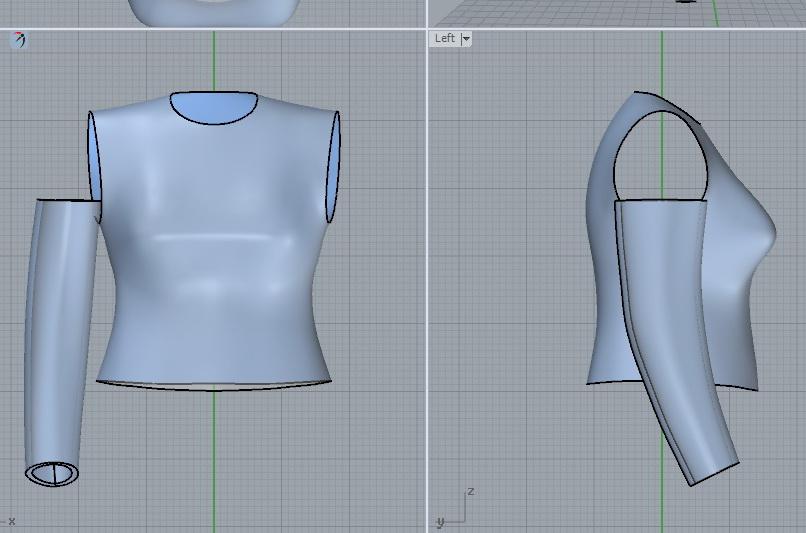

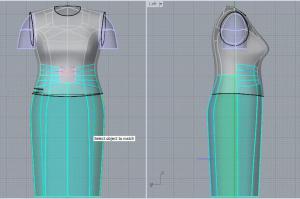

После вечера работы над ошибками получается вот что, выкладываю манекены в комбинациях для общего вида. Рукав у жакета построен частично пройму оставила на завтра на свежую голову. Все строила утолщением. В построенной части рукава прибавка составляет 6 см в самой полной части.

[Грушенька]

Я тоже начинаю с проймы
По приведенным скринам трудно понять свободу в плечовом грудинном поясе, мешают линии модельные. Хорошо бы без них увидеть.
Еще Не забудьте о толщине плечевых швов , если ткань толстая, я всегда складываю ткань в два слоя и промеряю толщину , затем утолщением меняю на эту величину., таким образом создается еще одна прибавка верхней части манекена. Манекен предварительно расшиваю выше особых точек . Грудь увеличиваю также чикеном до необходимого размера. Потом все ребра сшиваю. Бывает манекен жакета развариваю на 3 части, если везде разные прибавки
