Т-сплайны для построения манекена

[arhimed]

Перевел четвертую версию ТСплайнов на русский (Установил на Рино 5.11).
Как всегда "первый блин комом", но красиво:

Теперь потихоньку буду тыкать кнопки и проверять корректность перевода.

[Natamoda]

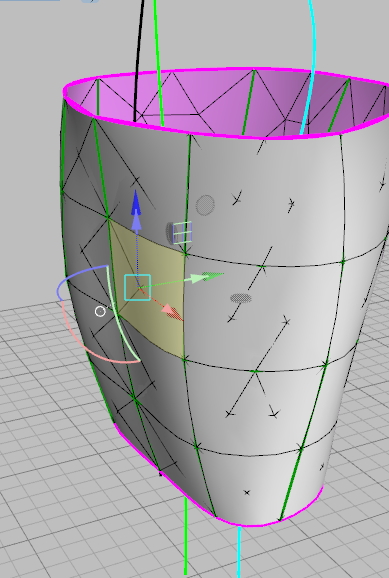

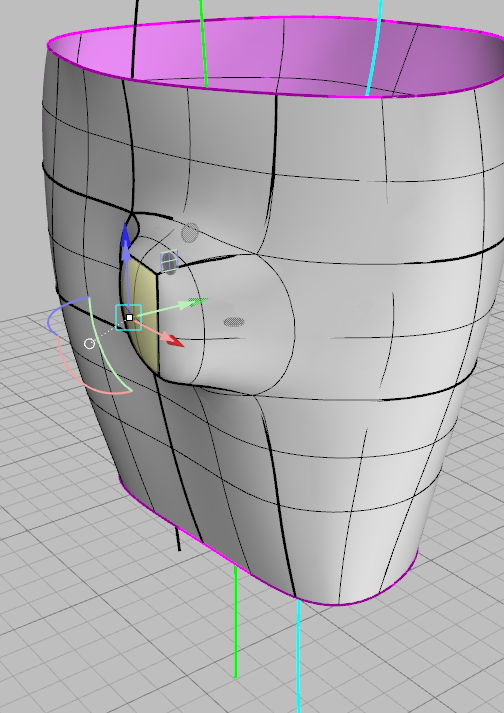

Интересная возможность в т-сплайнах - изолированная симметрия, пригодится в работе, когда нужно часть работы сделать симметричной, а часть асимметричной.

[Шустор]

Ссылки на фильмы и другие полезности[/size]
Ссылки на dfiles.ru не рабочие

Изменено 9 сентября, 2015 пользователем Шустор

[Vabene]

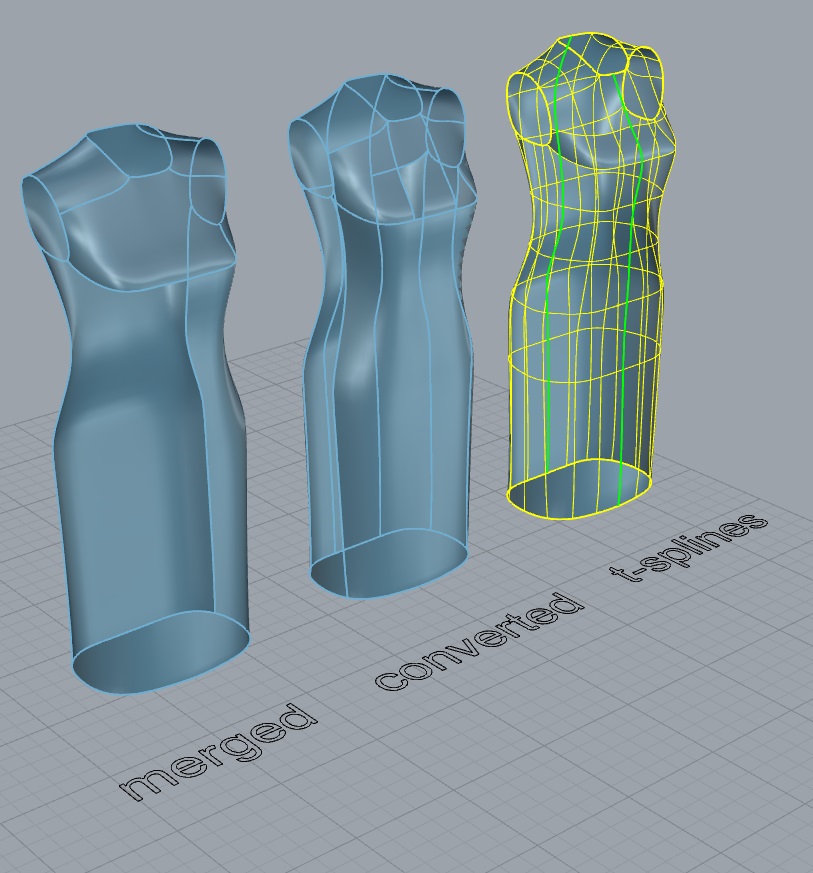

Уважаемые мастера, пожалуйста, прокомментируйте такую последовательность действий:
- построение T-spline поверхности с минимумом особых точек (на ребрах горловины и проймы),
- конвертация в Nurbs полиповерхности, их разделение (взорвать),
- объединение по максимуму с merge surface.
Не удобнее рисовать линии на получившихся 5-ти поверхностях и резать их, а не рисовать заплатки?

[Natamoda]

Не удобнее рисовать линии на получившихся 5-ти поверхностях и резать их, а не рисовать заплатки?

У вас получается рисовать на полиповерхностях? У меня не получается.

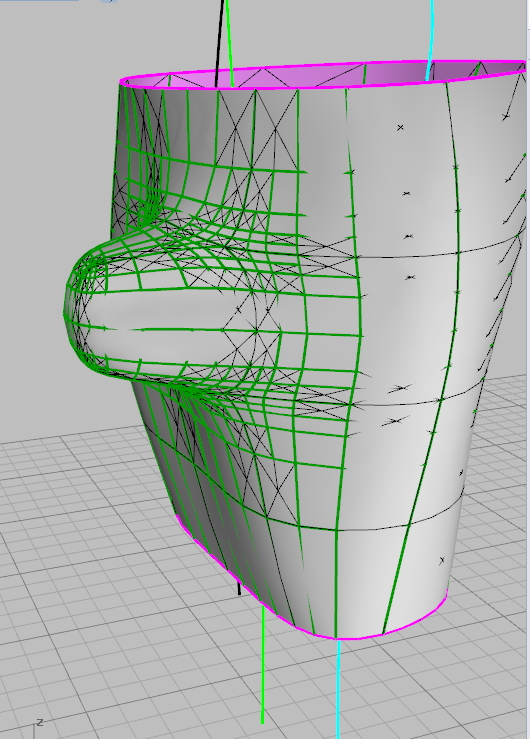

Сколько точек редактирования получается на полиповерхности, если нужно немного подправить манекен? (если в т-сплайнах 20 точек, то в полиповерхности 2000, а может, и больше, не считала)
Учтите, что если вы захотите полиповерхность конвертировать в т-сплайн, то т-сплайн будет с огромным количеством точек, смысла работать с таким т-сплайном не будет.
До перехода в 64 бит у меня при работе часто срывался т-сплайн и превращался в полиповерхность. Если не был вовремя сохранён т-сплайн, то считай, что работа пропала и надо было начинать всё сначала...
64 бит работает весьма стабильно, т-сплайны не срываются.



К заплаткам нужно привыкнуть поначалу, потом никаких сложностей они не вызывают. Но т-сплайн при этом можно трансформировать бесконечно, превращая манекен в самые разные силуэты, не строя каждый раз заново манекен.

Изменено 17 сентября, 2015 пользователем Natamoda

[ollya]

- построение T-spline поверхности с минимумом особых точек (на ребрах горловины и проймы),
- конвертация в Nurbs полиповерхности, их разделение (взорвать),
- объединение по максимуму с merge surface.
Не удобнее рисовать линии на получившихся 5-ти поверхностях и резать их, а не рисовать заплатки?

Мне удобнее.
Когда я строила T-spline поверхности я именно так и делала:)
Если конвертировать, выбирая в настройках- с копированием, то исходный сплайн остается и с ним можно работать дальше
При перестроении сплайна и полиповерхости перестраиваются при включенной истории. (Естественно пока они еще не взорваны.)
Работая со сплайном можно сразу как меняется структура полиповерхности.
Также можно и в сеть конвертировать- тоже будет меняться при редактировании сплайна.

Сеть тоже режется очень неплохо.

[Vabene]

Ollya, а как Вы стоите сейчас? Есть что-то удобнее для Вас, чем T-spline?



Natamoda, у меня получается на полиповерхностях рисовать и геодезией и кривой на поверхности.

[Natamoda]

Natamoda, у меня получается на полиповерхностях рисовать и геодезией и кривой на поверхности.

У меня не получалось единой линией через швы полиповерхности рисовать. Только на каждой отдельной поверхности, а потом объединять линию в целую.
Как кому удобнее. Возможно, вы найдёте приемлемый для себя вариант, не похожий ни на один существующий на сайте. Изменено 17 сентября, 2015 пользователем Natamoda

[ollya]

Ollya, а как Вы стоите сейчас? Есть что-то удобнее для Вас, чем T-spline?

Не то чтобы "сейчас" или"раньше", просто - по-разному.
Иногда нравится цельный манекен- вкруговую. Но тоже можно преобразовать в сплайн для удобства редактирования. Тогда и обратно он превратится, естественно, в поверхность.
или просто строю составной манекен.
От целей и задач зависит , ну и от настроения:)

У меня не получалось единой линией через швы полиповерхности рисовать.
только на каждой отдельной поверхности, а потом объединять линию в целую.

на отдельной- да. иначе и не получится. но я не объединяю. каждая поверхность отдельно и режется и разворачивается.
А если проецировать линию- то можно и цельную. спроецируется на каждую поверхность отдельным отрезком. По нему и разрежется потом.
Та же стыковка как и в заплатках, в общем то.

[Natamoda]

Разница рисования линий на т-сплайнах и на полиповерхностях
В фильме показаны одни из последних кнопочек Тамары, их нет в свободном доступе, но и тех, что есть - достаточно, чтобы рисовать подобные линии.



Добавлю, что команды по рисованию линий на т-сплайнах рисуют и на полиповерхностях, не замечая швов. Другое дело, что мне эстетически мешают швы полиповерхности. И заплатки натягиваются на полиповерхность точно так же, как я показала в фильме.
Мне нравится чистый, не загромождённый т-сплайн с минимумом точек или изолиний, получаю удовольствие, работая с ним.

Изменено 17 сентября, 2015 пользователем Natamoda

[Aliona]

Наталья Павловна, очень понравилось, как легко рисуются линии. Спасибо за фильм!

[Natamoda]

очень понравилось, как легко рисуются линии

Это всё заслуги Тамары. Без её скриптов невозможно было бы использовать т-сплайны для наших целей.

[NATуся]

Прошу помощи!!

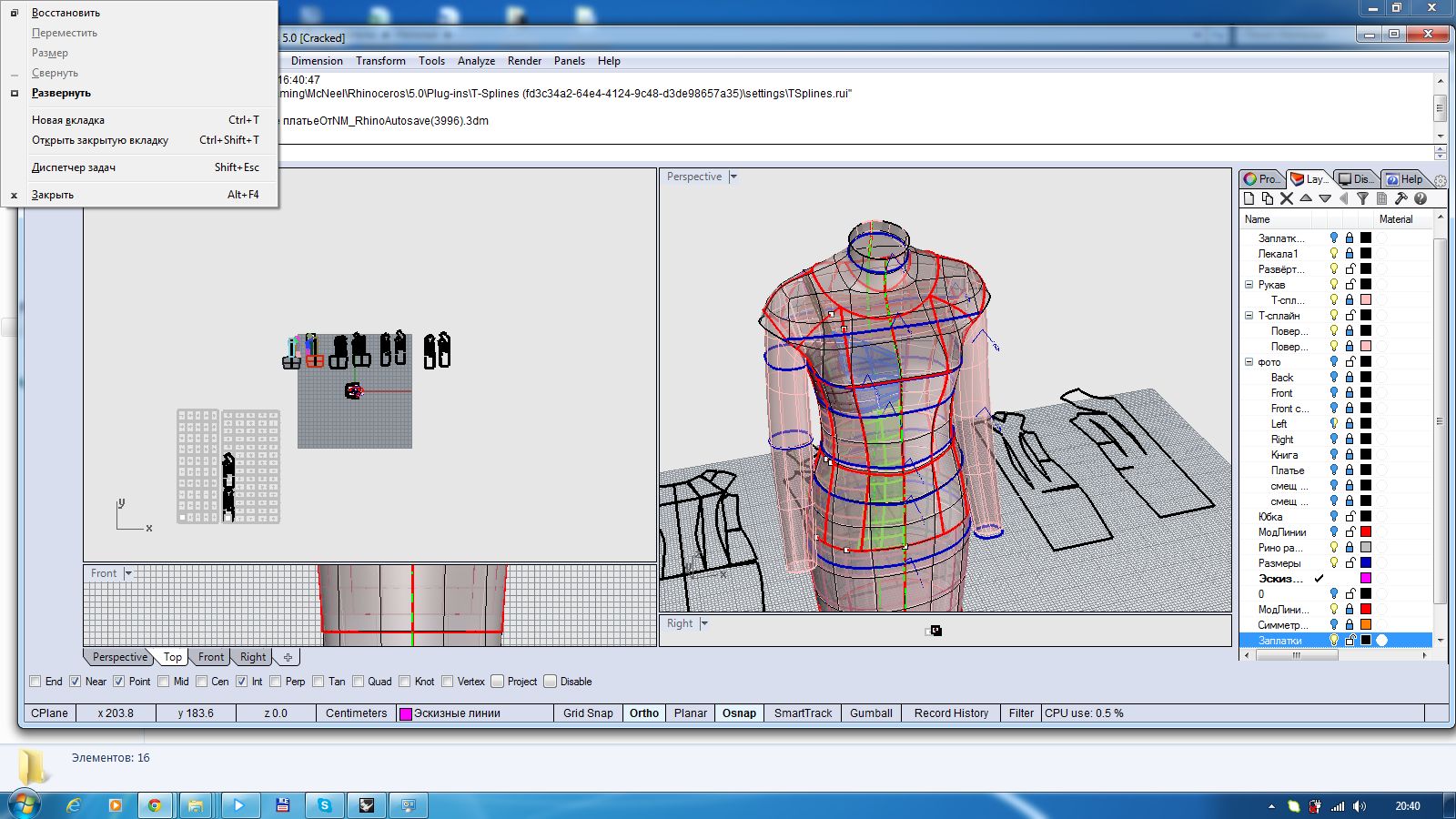

У программы случился глюк. Исчезли все панельки, хотя сама программа открывает файл. Вот:





Пишет, что отсутствует корневая папка.. Исчезли ВСЕ панели и инструменты.



ВОзможно ли восстановить работу программы?



Переустановку скриптов и раб. пространства еещ раз я не переживу.
Помогите!

[Natamoda]

У меня было так недавно, правда дефолтные панели были. Пыталась установить своё рабочее пространство, сохранённое ранее в другой папке, не помогло.
Меня в таких случаях выручает Акронис. Восстановила систему на более раннюю дату, когда всё работало.
Если вы периодически создаёте точки восстановления системы в самом виндоуз, должно помочь.

Изменено 21 сентября, 2015 пользователем Natamoda

[Кадрен]

NATуся, нужно знать, какая версия рино у вас и попросить у кого нибудь панели, у кого такая же версия. Если дело только в панелях, то их можно подгрузить. Вы копии тулбаров не создавали?

[NATуся]

Rhino 5.0
Version 5 SR11 64-bit
(5.11.50203.14395, 03.02.2015)
Developer Build
SN: -0561993



Ts 4.0 r 11183 (64)



Это моя версия Рино



НЕт, к сожалению, копии не делала..



ВОт теперь задумалась об Акронисе..Потому как каждое "слетание" программы- это горе просто..

Изменено 22 сентября, 2015 пользователем NATуся

[Natamoda]

Дефолтная панель.
Своё рабочее пространство не могу дать, там много панелей из закрытого доступа.



Я Акронис установила, когда приходилось вызывать компьютерщика после каждого слетания чего нубудь в компьютере. Услуги дорогие, можно разориться. Теперь записываю состояние компьютера после каждого существенного изменения или в настройках какой нибудь программы или после установки новой программы и проверки её на работоспособность.
В Акронисе создаётся "Зона безопасности", в которую, по словам разработчиков, не проникают вирусы. Если записать загрузочный диск системы (на отдельном носителе), то даже, если компьютер полностью полетит (синий экран), с диска можно полностью восстановить работоспособность компьютера со всеми своими настройками. Приходилось восстанавливать работу компьютера с нуля, оценила преимущества в полной мере. (Конечно, если нет физического повреждения оборудования, здесь Акронис бессилен)

Изменено 22 сентября, 2015 пользователем Natamoda

[Кадрен]

как каждое "слетание" программы- это горе просто..

Относитесь к этому как к приобретению опыта.

[Гаспар]

Всем добрый день!
На меня произвели сильнейшее впечатление ролики, выложенные в соседней теме Кадрен, посвященные работе с инструментом FlowAlongSrf. Тем не менее использовать этот инструмент не задумываясб в т-сплайнах не получается, поскольку FlowAlongSrf работает на одиночных поверхностях, а тсплайн это полиповерхность. Поэтому если не извратиться, то рисовать получается только на отдельных состовляющих полиповерхности.
Но можно извратиться:), и тогда можно рисовать на т-сплайне в целом.Вот

, то как удалось извратиться мне:).
К сожалению времени реально хватило только показать как создать плоский тсплайн- "развёртку" манекена. На кривые собственно времени почти в ролике не осталось, но основное всё-таки успела:). Может потом досниму подробнее уже непосредственно за рисование.
PS. Посмотрела запись. Прошу прощение за качество -- одни бэ.. да мэ...--отвыкла видио снимать:). Но перезаписывать нет времени:(, увы.

[Aliona]

Работая со сплайном можно сразу как меняется структура полиповерхности.
Также можно и в сеть конвертировать- тоже будет меняться при редактировании сплайна.

Объясните, пожалуйста, как получить сеть, которая будет редактироваться вместе с т-сплайном.

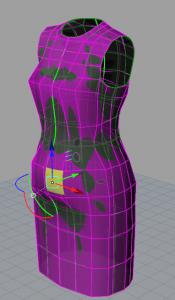

Я попыталась конвертировать т-сплайн сразу в сеть.

Она редактируется вместе с т-сплайном, но какая-то "страшная" :) Изменено 14 ноября, 2015 пользователем Aliona

[Aliona]

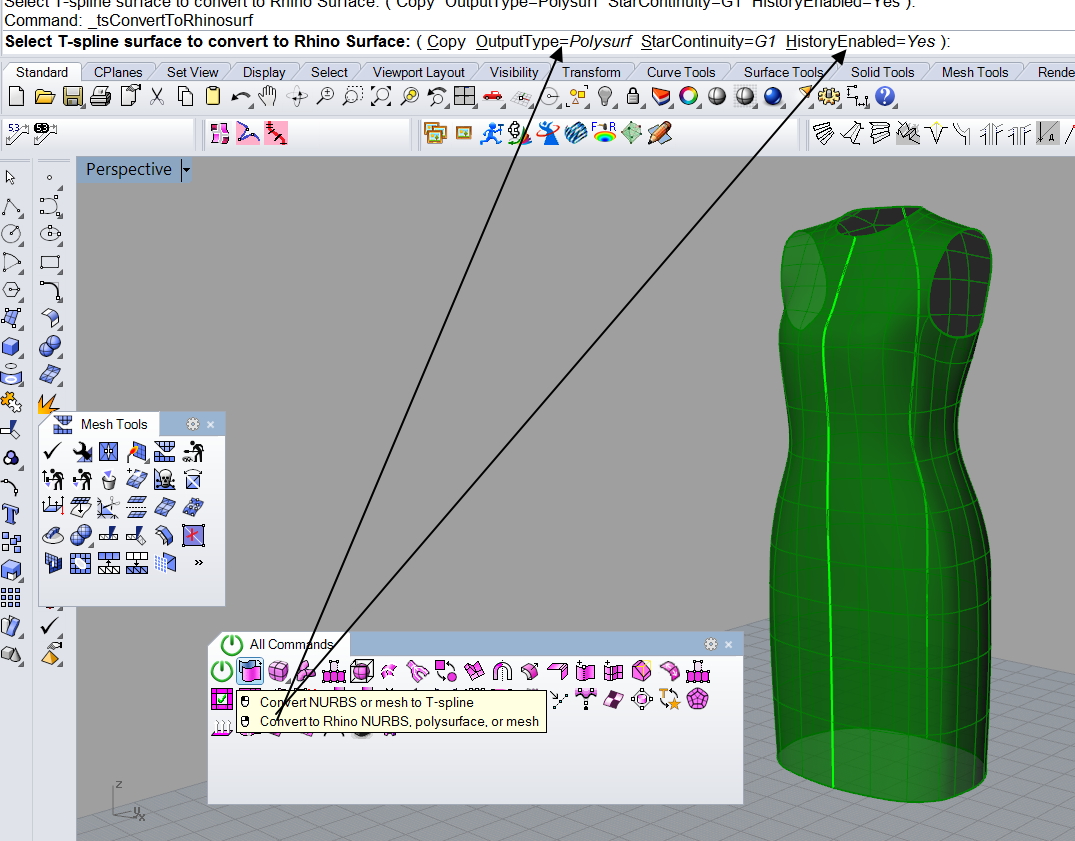

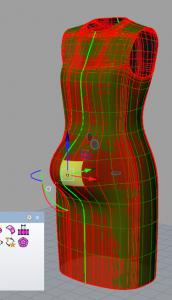

Вторая попытка. Конвертация т-сплайна в полиповерхности. Все замечательно, полиповерхность редактируется вслед за т-сплайном

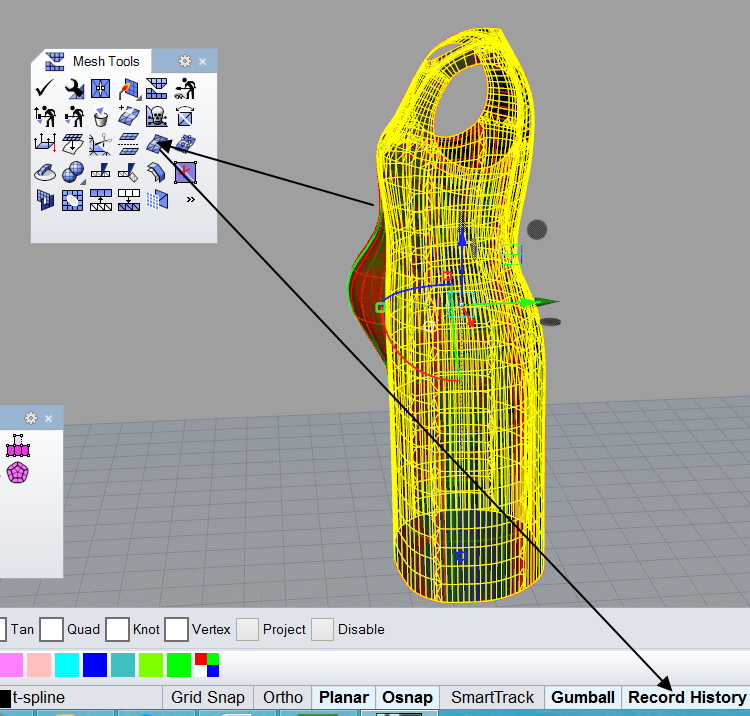

Затем полиповерхность превратила в сеть при включенной истории.
Но в этом случае сеть "застывшая" . Изменения т-слайна меняют полиповерхность, но никак не отражаются на сети.

Все шаги производились при включенной истории.
Помогите, пожалуйста, разобраться.
На скринах Ollya вижу, что сеть движется вслед за т-сплайном. Но как этого добиться?

Изменено 14 ноября, 2015 пользователем Aliona

[Aliona]

Вот этот скрин

[ollya]

На скринах Ollya вижу, что сеть движется вслед за т-сплайном. Но как этого добиться?

Я конвертировала т-сплайн или в сеть или в полиповерхность.
Чтобы сеть была "нестрашная" надо в настройках при конвертации выбрать число разбиения граней сети больше.

[ollya]

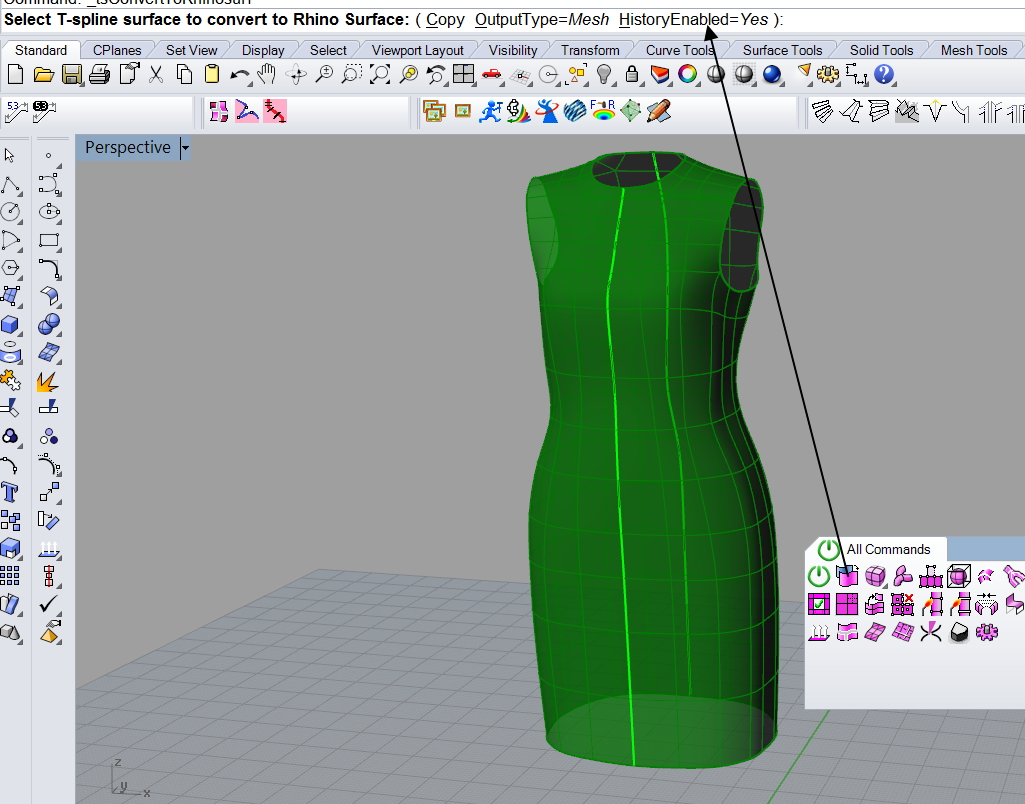

Еще раз проделала все действия- важно- конвертировать не общей кнопкой конвертации, а кнопкой для сети -mesh t-spline

Тогда доступны настройки

В общем то и на 2 части достаточно разбивать ребра. И даже если выбрать 1 - все равно получается сеть более плавная чем при команде конвертации

[Aliona]

Я конвертировала т-сплайн или в сеть или в полиповерхность.
Чтобы сеть была "нестрашная" надо в настройках при конвертации выбрать число разбиения граней сети больше.

Спасибо! Утро вечера мудренее :)
Оказывается, для конвертации в сеть нужно пользоваться другим инструментом.

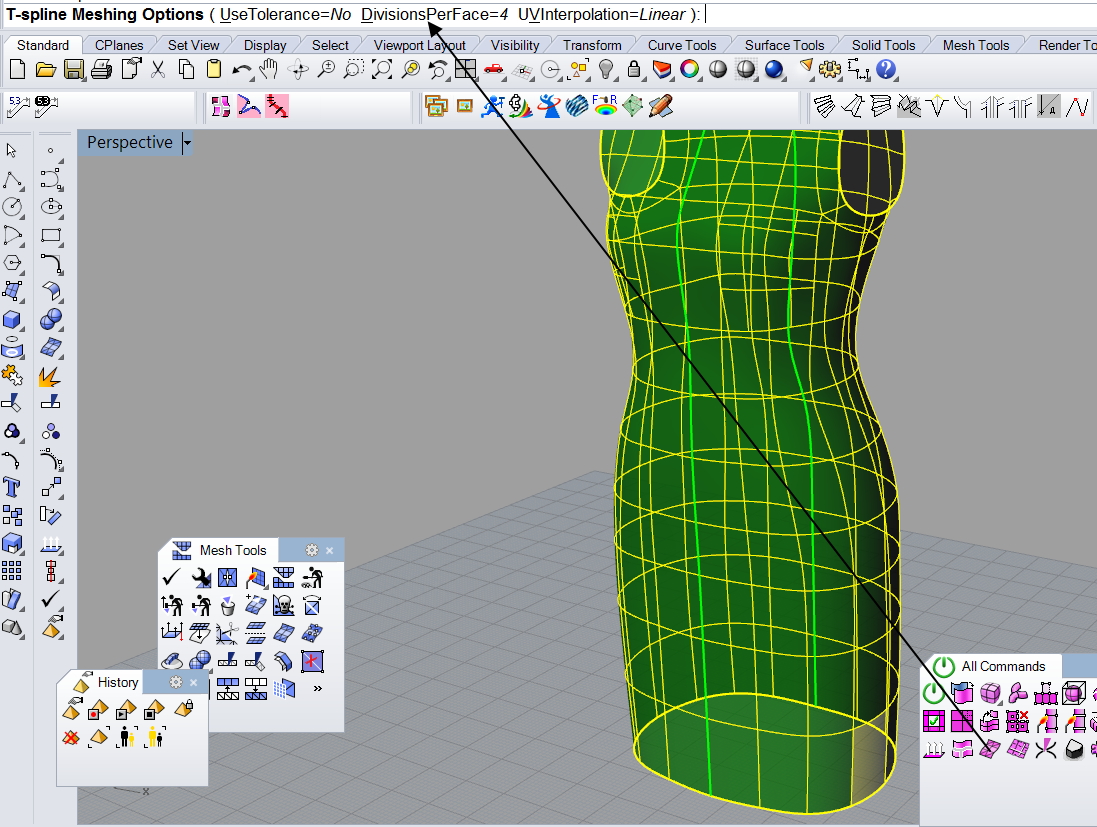

Выбрала такие настройки.

Этот пост написан практически одновременно с постом Ollya выше.
Значит, выводы мои правильные :) Изменено 15 ноября, 2015 пользователем Aliona
