Т-сплайны для построения манекена

[tvo]

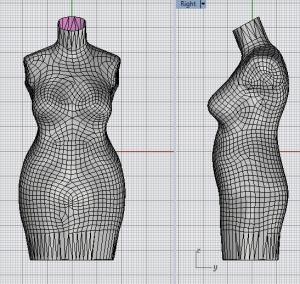

Jizelia, я попозже ещё поиграюсь с Вашим манекеном, если не возражаете. А пока успела быстро с ним сделать то, что пока для меня ближе. Т.е. я с Вашим манекеном поступила не как с Т-сплайном, а как со сканом - загрузила в 3Д-соат, чтоб закрыть проймы. Загружала, как сеть, а не Т-сплайн. В результате получился такой закрытый со всех сторон Ваш манекенчик:

Загрузила в Рино и отрезала снизу и сверху. Удлинила перемещением контрольных точек вниз и шею. Вот так стало:

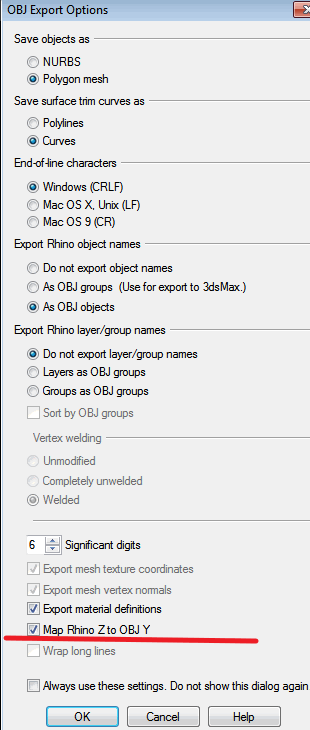

Сохранила как обж. Кстати, ещё опустила вниз весь манекен на середину координат. (Не знаю, насколько это важно, но Архимед когда-то писал, что не нужно лишний раз издеваться над программой, заставлять её выискивать и разворачивать манекен). Поэтому и при экспорте в Обж обязательно в настройках ставлю галочку на разворот по осям Y/Z:

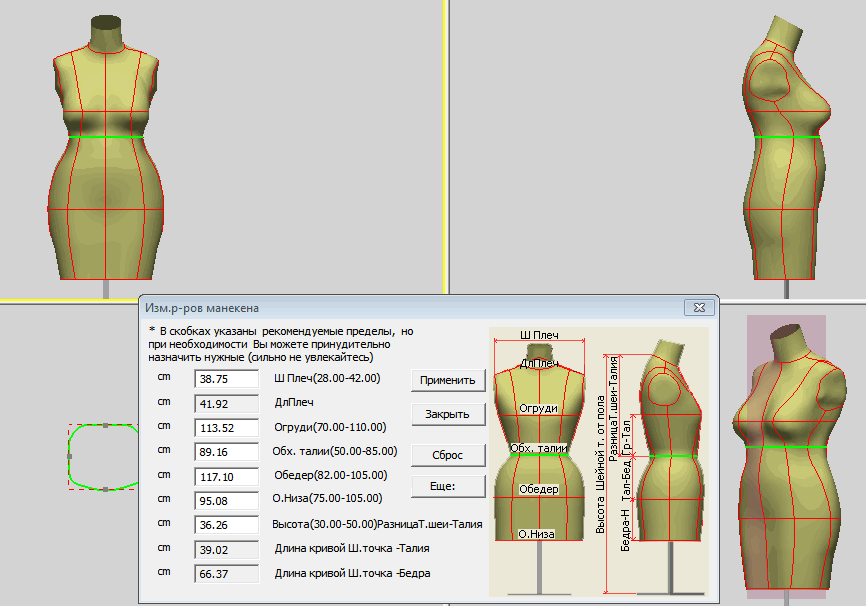

В результате этих действий манекен в Лук впрыгнул сам с первой попытки мгновенно:

Вот этот обж:
а.zip
Хочу добавить, что я не призываю никого пользоваться именно этим методом. Просто хотела показать, что пути загрузки могут быть очень различны. Мне сейчас просто времени маловато, а попозже ещё попробую загружать и по-другому. Интересно и с Т-сплайновой поверхностью разобраться.

[Jizelia]

Интересно и с Т-сплайновой поверхностью разобраться.

Вот это было бы здорово. Не хотелось бы чтобы "первопроходцы" все ушли на сканы и забыли, что нас (без сканов) может быть ещё много и помощь нам будет нужна периодически.
Tvo, спасибо. Упустила из виду про напутствия Архимеда про координатную ось (попробую и таким образом так, как всё же хочется отыскать ошибку).
Ещё такой вопрос возник про масштабирование в Т-сплайнах. То, что Грушенька в фильме показывала, я так понимаю, что масштабируется манекен сразу во все стороны от точки центра масштабирования. А есть ли возможность масштабировать, выбирая только по какой-либо оси, чтобы масштабирование происходило, например, только в сторону. Кто-либо обнаружил в Т-спл такую возможность?.. Изменено 1 марта, 2014 пользователем Jizelia

[Кадрен]

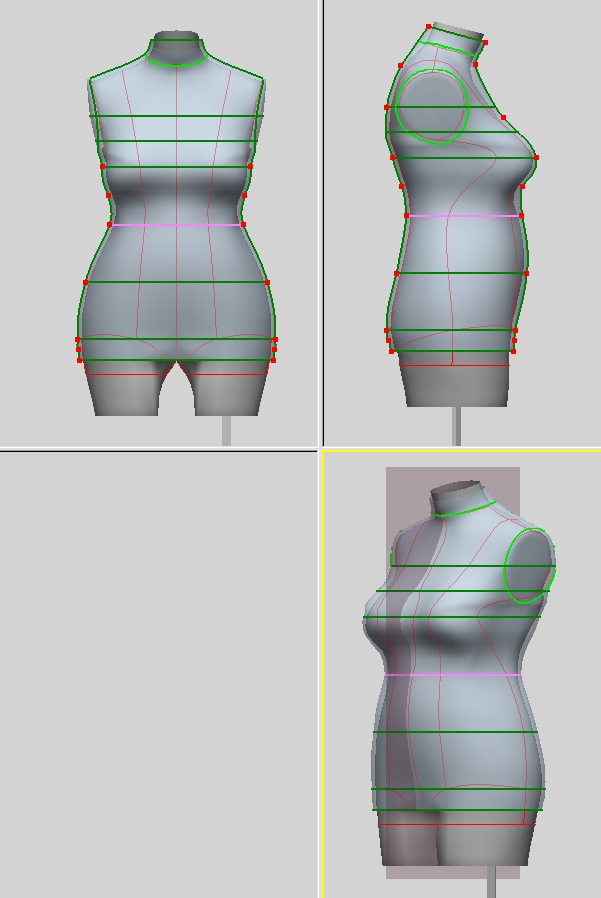

Jizelia, конвертировала ваш сплайн в сеть. Обрезала шею, закрыла проймы холе. В Лук3 загрузился с ходу.

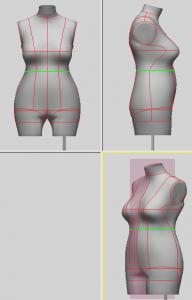

Для Лук 2 пришлось еще поработать. Удлинила шею сети и вырезала ноги.



Обжи test.zip

[Jizelia]

Удлинила шею сети и вырезала ноги.

Получается, что когда при объединении Т-спл с патчем пройм образуется сеть и Вы тогда с ней проводите манипуляции с помощью контрольных точек удлиняете или как-то по другому? Шею я пробовала удлинять, а вот ноги ранее делала длинными, а потом сделала короткими и всё равно ни в одном случае почему-то не принял. Сейчас пробовала сместить на центр координат и стоя и лёжа на виде в профиль экспортировала, но воз и ныне там. Значит всё же дело не в моём построении именно Т-сплайнами (больше переживала, что именно из-за этого), а что-то моя прога не хочет просто дружить с большими фигурами.
Сейчас попробовала тот, что у Вас в 3 версию загрузился, создались рукава, ворот, а при движении точки сразу программа упала. Оказалась я неправа, уже голова кругом и испробовала на облипке отодвигать вот программа и упала, а на свободной одежде всё работает. Изменено 1 марта, 2014 пользователем Jizelia

[Кадрен]

Т-сплайн я сначала конвертировала в сеть. И уже дальнейшие операции делала с сетью. Проймы сети затянула не патчем а _FillMeshHole, шею вытянула контрольными точками.

а при движении точки сразу программа упала

у меня не падает.
Сейчас у меня не стоит 4 версия. Но я помню, что в ранних версиях мы конвертировали манекены в сеть, а потом появилась возможность обходиться без этого.

[tvo]

Jizelia, только что загрузила без проблем Ваш Т-сплайн. Мои действия:

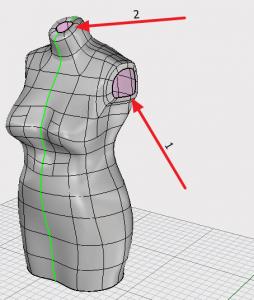

1- удалила 2 ряда фасеток по пройме и закрыла пройму не патчем, а командой _tsFillHole (как Кадрен написала - "закрыла проймы в холе"). Думаю, что эти 2 ряда можно и не удалять, просто мне не понравился вид "торчащих" пройм. Вы сами ориентируйтесь на фото, может быть достаточно и один ряд фасеток убрать, или совсем не убирать, просто закрыть "холом".
2- удалила ряд фасеток, которые загибались в шею. Удлинила шею манипулятором Т-сплайнов.

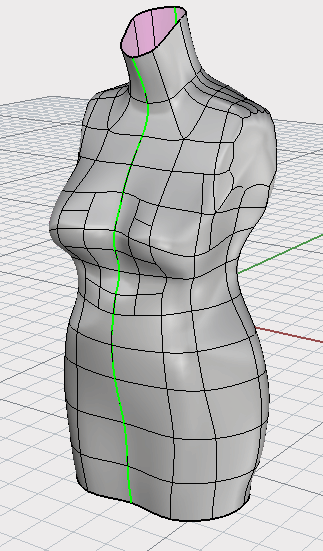

Получилось так:

Теперь сохраняю в обж (больше ничего не делала), этот обж без проблем открывает Лука 2 версии.
Вот, попробуйте сами:
т.zip

[tvo]

Пока писала сообщение, Кадрен уже дала пояснение, что у неё немного другой "хол". Уточню для тех, кто в Т-сплайнах. Я пользовалась вот этой командой для закрытия пройм:

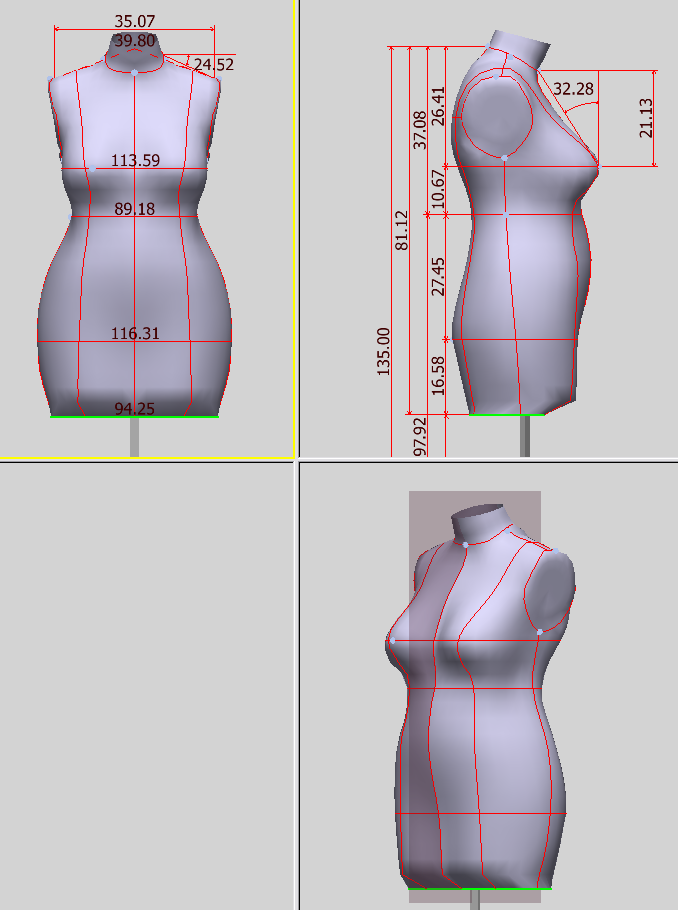

Проверила работу всех функций, всё создает, работает нормально:

[tvo]

Продолжила свои опыты с манекеном Jizelia. Всё, что написала в предыдущем сообщении делала в Рино-5 версии. Получается, что никаких проблем с загрузкой в Лукстейлор Т-сплайнового манекена, экспортированного из Рино-5, нет.
Теперь все действия, что делала в Рино-5, повторила в Рино 4 версии. И вот тут проблема - обж после Рино-4 в Лук у меня загружаться не хочет. Собственно, об этом уже раньше писали. Я ни один свой манекен из Рино-4 не смогла загрузить. Сейчас просто получилось лишнее подтверждение этому.

[Кадрен]

Я ни один свой манекен из Рино-4 не смогла загрузить. Сейчас просто получилось лишнее подтверждение этому.

Даже после конвертации в меш?

[tvo]

Даже после конвертации в меш?

И после конвертации. Ничего не получилось. И количество полигонов меняла, и настройки экспорта в обж. Тип Мис из четверки у меня не загрузился ни во вторую версию Луки, ни в третью.
Вырезать ноги не пробую, тут вроде понятно. Лили выше уже написала об этом.

[Jizelia]

Я тоже пробовала проймы сначала закрывать этим "холом" и тушка сразу уходила в кубическую форму. Спасибо всем за участие, теперь я точно на своих мучения убедилась, что нужна 5-ка, но зато из-за экспериментальных мучений удалось больше освоить команд программы в Т-спл. А тип Нуде из этой тушки у меня так пока ещё и не получился...

Изменено 1 марта, 2014 пользователем Jizelia

[tvo]

Я тоже пробовала проймы сначала закрывать этим "холом" и тушка сразу уходила в кубическую форму

Действительно, если без удаления ряда фасеток по пройме, то получается и у меня кубическая форма. А если удалить хотя бы 1 последний ряд в пройме, то получается ровно. И ещё когда-то, когда занималась Т-сплайнами, то писала, что надо закрывать проймы до отсимметривания, тогда всегда эта команда срабатывает хорошо. http://club.season.ru/index.php?s=&sho...st&p=708950



А тип Нуде из этой тушки у меня так пока ещё и не получился...

Если именно из этой тушки и не заморачиваться выстраиванием настоящих ног, то сделать можно очень просто. Командой tsSubdivideFaceExact разделить пару нижних фасеток, и удалить лишние:

Здесь нужно точками подравнять, чтоб промежуток был более реальным. Я точками не равняла, просто удалила средние фасетки и получила громадную дырку. Но и в таком виде (это у меня Рино-4) манекен экспортирован в обж и загружен в Лукстейлор.

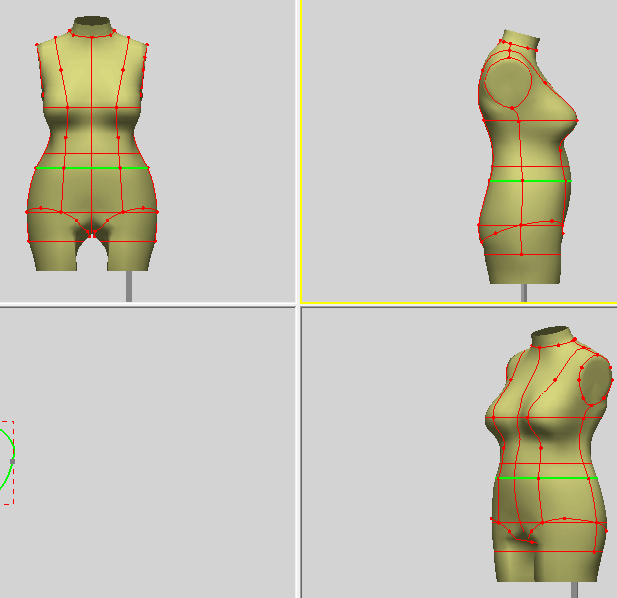

Точки, конечно, сильно перепутались, и нужно некоторый опыт, чтобы их правильно расставить. Мне удалось с первого раза вот так сделать:



зато из-за экспериментальных мучений удалось больше освоить команд программы в Т-спл

Именно так только и получается результат. Удачи!

[Jizelia]

Tvo, большущее Вам спасибо за проделанную работу. Вы прямо меня вдохновили продолжать с этой тушкой ещё эксперименты в этой версии (пока нет возможности установить 5-ую) и найти свои недочеты. Вчера вот легла спать с мыслями в голове "ну почему не получается с этой тушкой, ведь с мужской получилось..." Буду продолжать поиск "ископаемого" так как всё же строить Т-сплайнами интересно.
Про симметрию понимаю так - нужно убрать симметрию, затянуть проймы, а потом можно опять добавлять симметрию (или она вобщем-то уже больше будет не нужна...)
Ещё обратила внимание, что Вы вытянули оооочень длинную шею (я делала короче), может в этом и скрывается весь подвох... Просто я больше как-то использую манекены из программы, а у них шеи не настолько длинные, вот и побоялась здесь делать такую лебединную. Буду тренироваться дальше.

Изменено 2 марта, 2014 пользователем Jizelia

[tvo]

нужно убрать симметрию, затянуть проймы, а потом можно опять добавлять симметрию (или она вобщем-то уже больше будет не нужна...)

Чтоб не обрабатывать две проймы отдельно, я убирала вообще одну сторону, затягивала одну пройму, а потом добавляля симметрию _tsSymmetry. Может ещё понадобиться, когда ноги будете вырезать, и шею.

что Вы вытянули оооочень длинную шею (я делала короче)

Я на глазок, без каких-либо цифр. А лукстейлор потом шею сам укорачивает, когда создаем манекен (по моим последним скринам видно).

[Jizelia]

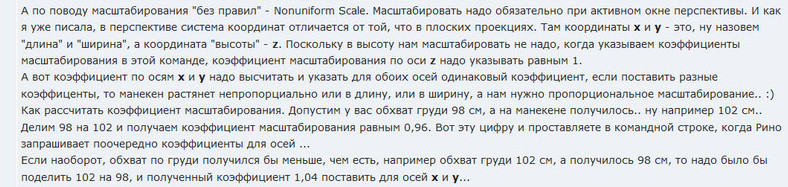

Нашла в старых темах Рино информацию про "масштабирование без правил
. Значит при таком варианте манекен изменял свои параметры только по выбранным осям, т.е выбрали в ширину, значит в ширину и уже высота никаким образом в этом случае не была затронута. В Т-спл используем манипулятор масштабирования, но при его использовании в масштабе изменяется вся тушка, в т.ч. и высота. Возможно ли каким-то образом применить и в Т-спл. масштабирование "без правил"? Или же нужно объект обязательно преобразовать в сеть и потом уже масштабировать по интересующим участкам?

Изменено 2 марта, 2014 пользователем Jizelia

[tvo]

В Т-спл используем манипулятор масштабирования, но при его использовании в масштабе изменяется вся тушка, в т.ч. и высота

Не поняла вопроса. При использовании манипулятора меняется то, что нам нужно, смотря за какой рычажок тянуть.

На картинке стрелкой указала на красный кубик - масштабирование только в ширину. Если потянете за синий - получите масштабирование в высоту. Кроме цветных кубиков, есть серые квадратики в плоскостях масштабирования. Если потянете за один из них, то получите масштабирование в две разные (соответсвующие) стороны.

[Jizelia]

Да... это понятно, но чтобы была возможность задавать именно коэффициент масштаба определенного участка. Допустим по середине манипулятора на двойной щелчок мы можем в командной строке задавать коэффициент, а если просто тянем за синий или красный, то это получается как-бы на "глазок" (так понимаю я)
Всё... поняла, именно в серых квадратиках это и проделывается. Спасибо, я этого не знала.

Изменено 2 марта, 2014 пользователем Jizelia

[tvo]

Двойной щелчок работает на любом сером квадратике или цветном кубике.

[Jizelia]

Ну вот, удалось мне найти свои ошибки в подготовке. Поработала с проймой, вытянула ещё шею, убрала симметрию и закрыла проймы "холом". И чудо свершилось, тушка загрузилась из моей 4-ой версии, точки расставились быстро. Без Вашей общей помощи точно бы не справилась.

[feo]

Приветсвую всех. В отчаянной попытке освоить все и сразу, не ем и не сплю неделю. Очень прошу обновите ссылки на
Панель "Кривые для т-сплайнов" от Гаспар. Модифицированная панель "Кривые для т-сплайнов"
Заранее благодарю.

[Грушенька]

Находится http://club.season.ru/index.php?s=&sho...st&p=789723



А осваивать все и сразу , мне кажется не стоит, надо определиться и методично изучать.

Изменено 6 марта, 2014 пользователем Грушенька

[NATуся]

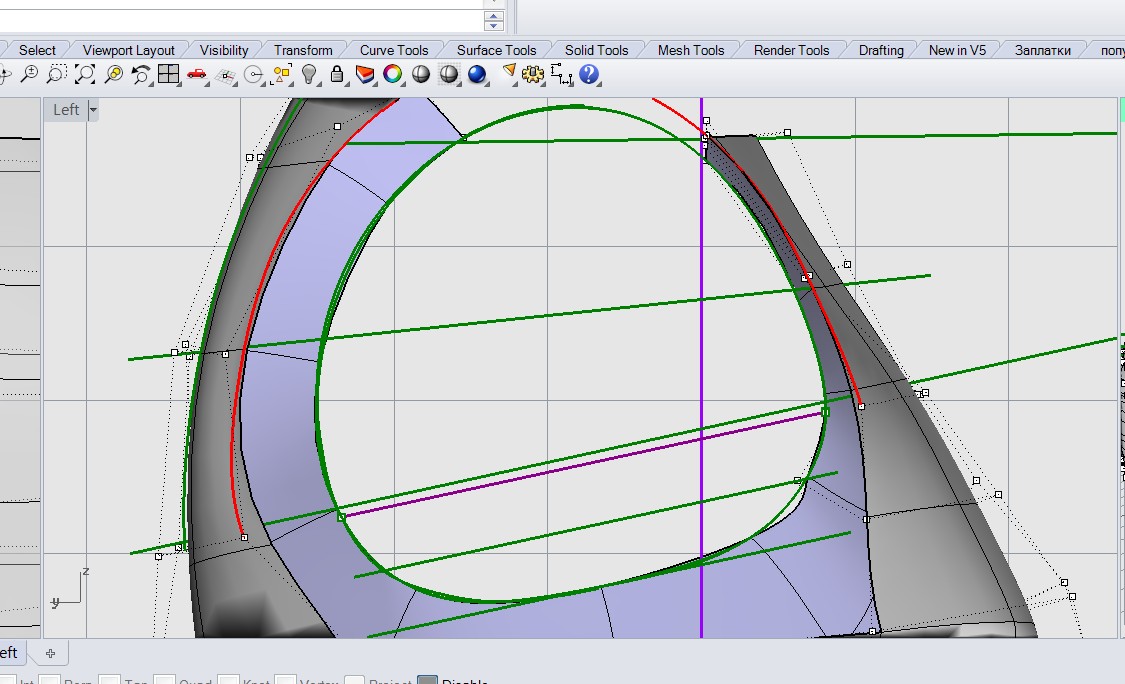

При подтягивании поверхности к линии проймы и использовании команды Pull control points - почему то не подтягивается точно край т- сплайна к линии..



Какая может быть причина, подскажите, пожалуйста..

[feo]

После двух недель изучения Рино наконец-то сделала манекен для брюк Т-сплайнами. Загрузился в Луку задом. Может кто подскажет как справиться и с этим? Заранее благодарна.

[tvo]

Загрузился в Луку задом

А не пробовали в Рино развернуть манекен в другую сторону? Возможно у Вас что-то перепутано именно на том, риновском этапе.

[сан]

пробовала по фото сделать тисплайнами юбочку,в shaded плоскость видно изнутри,а снаружи , прозрачно,как Wirefraim,как можно это исправить?
