Основа и моделирование по Мюллеру

[Кусака Мадагаскарская]

Буду рад если моя работа окажется полезной.

подскажите как распечатать лекала созданные в svg формате

[ezl]

Там же на сайте http://portnoyblog.com/ есть видео - как распечатать.

[ezl]

Спасибо. Ваша работа - действительно полезна. Отдельное спасибо, что и бесплатна. Сайт прост и понятен.

[Leshka]

Вот здесь: http://portnoyblog.com/
я делаю автоматическое построение чертежей, и там же есть "вырезки из литературы" относительно методики, по которой строится чертеж.



Буду рад если моя работа окажется полезной.



Ой спасибо. Я так понимаю что это электронные выкройки!? А ка они печатаются в натуральную величину?

[portnoyblog]

На этой странице http://portnoyblog.com/svg-drw/
есть видио урок.



Как печатать в натуральную велечину - смотрите с 3-й минуты.



Сылки на программы (бесплатные) на той же странице под видео.
Используются Portable версии программ, это значит программа не устанавливается в вашу ОС (Windows), а просто копируется. Поэтому такие версии программ никак на работу Windows не повлияют. Правда и работают они медленее.

[Liliana new]

Добрый день, девочки!
А точнее доброй ночи, больше не могу, спасайте!
Строю блейзер. Крою уже второй двуспальный пододеяльник. Все время идут заломы от линии талии к лопаткам между боковой частью и спинкой. Я уже и спинку по линии лопаток удлиняла, и укорачивала . Ничего не помогает!!! Спина "шахматный конь" . Рельефы не хочу. Девочки, помогите пожалуйста! Спасибо !

[Кадрен]

Liliana new, вы бы фото проблемы показали.

[Liliana new]

Никак не разберусь , как фотографии вставить..

[Liliana new]

Попробую вставить фото..

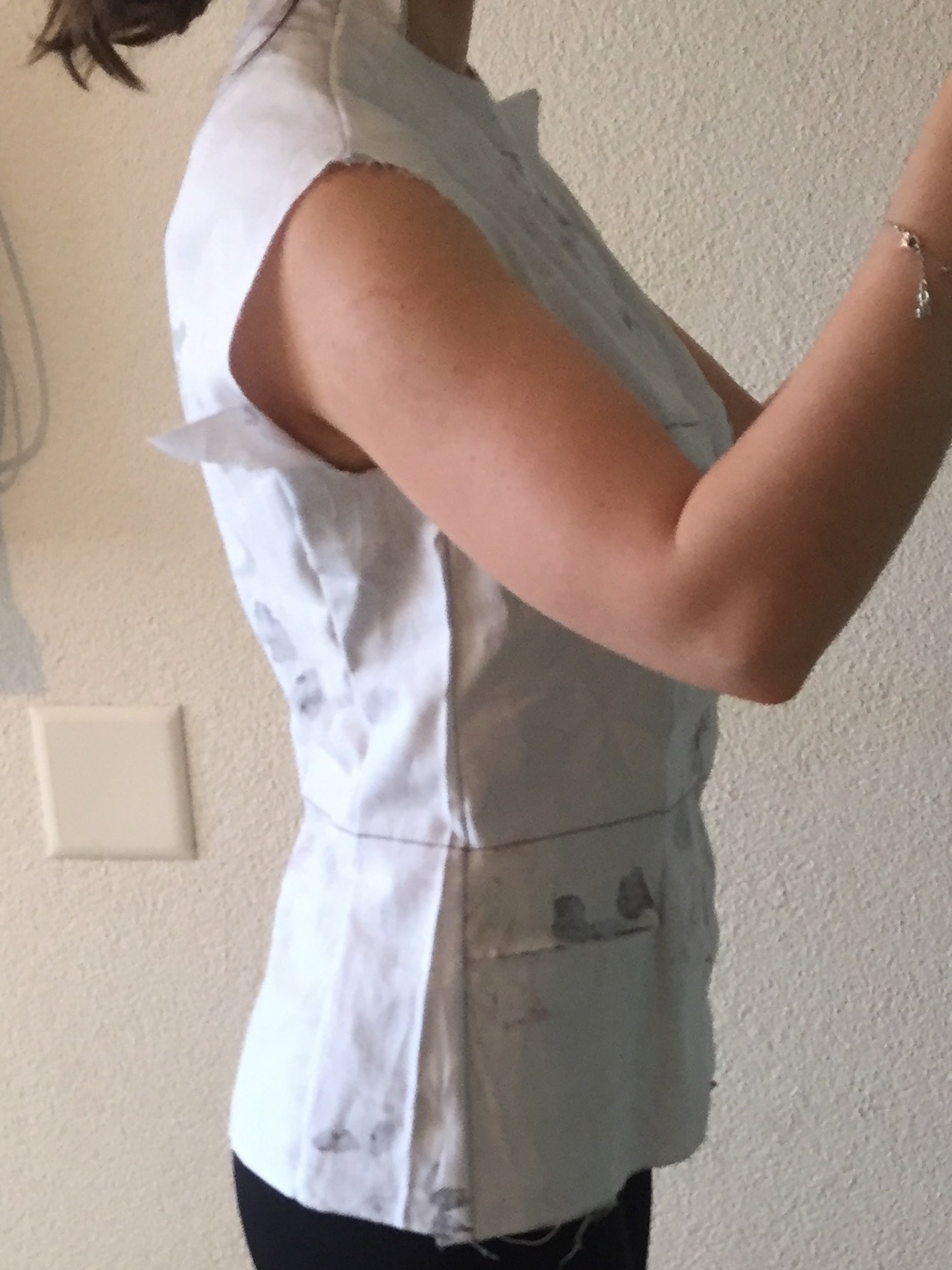

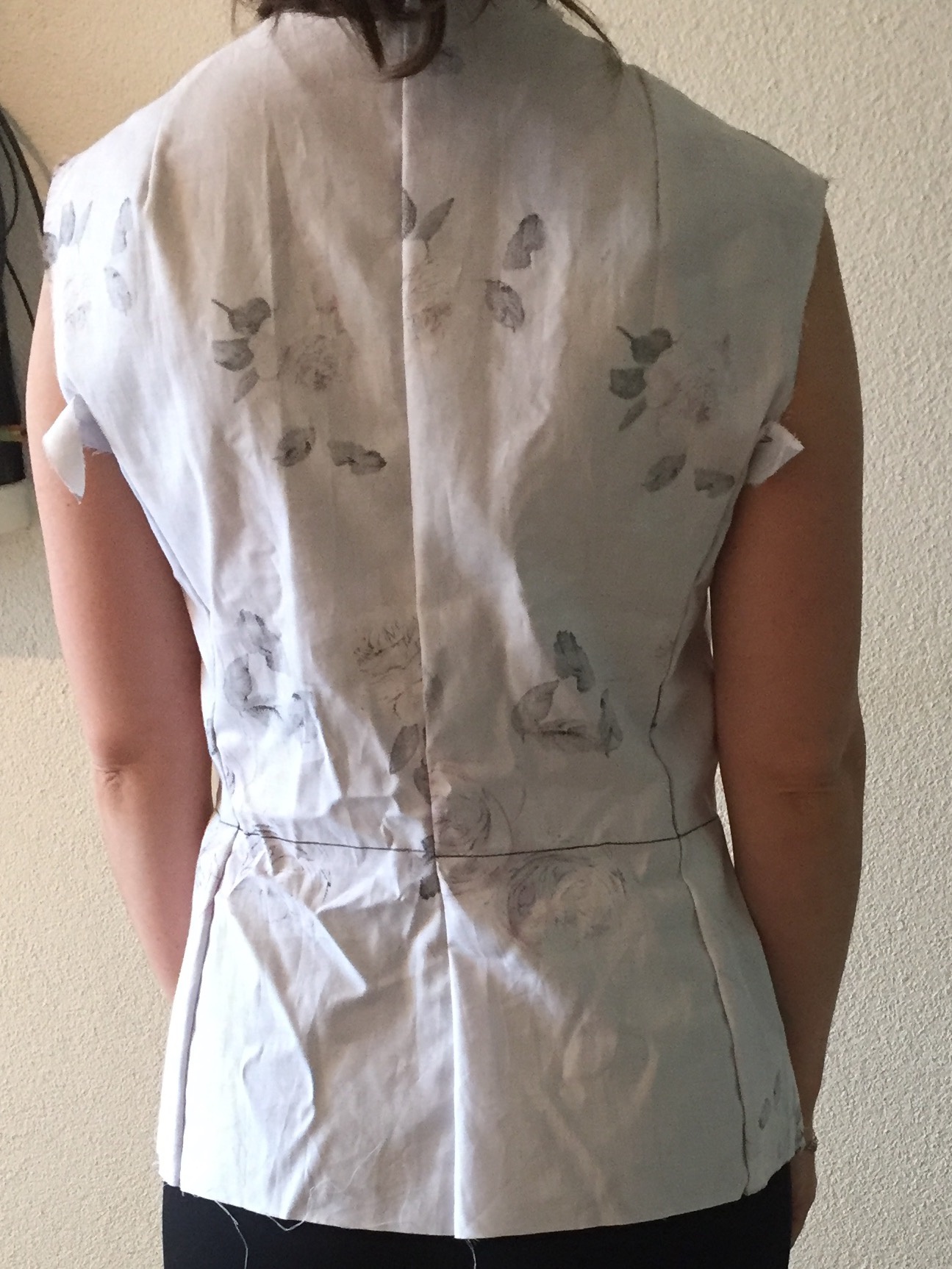

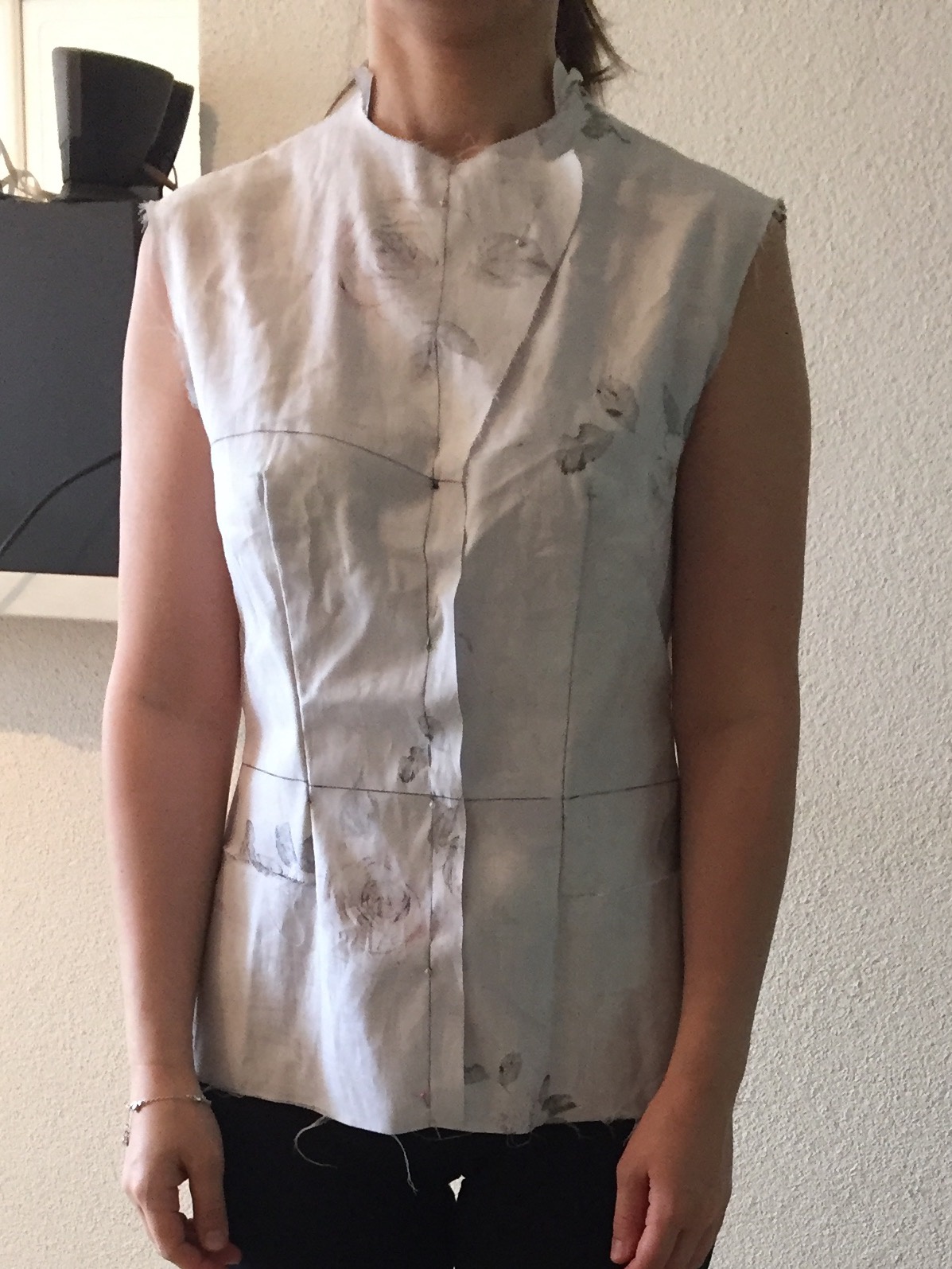

Итак, блейзер.
Дст 40, Дпт 47 . Идут заломы от линии талии к лопаткам между спинкой и бочком. Спинка выглядит мешком. Если спинка 39 см- начинает тянуть полочку наперёд. Излишняя Свобода в талии . По-моему немного низ полочки немного подпрыгивает. Хотя строила с учетом перегибистый фигуры . Сделано удлинение спинки в области лопаток на 1 см от вершины вытачки, 0,5 по центру спинки и 0,5 нахлеста по пройме. Но результат , как видите не очень. Спина "шахматный конь". Девочки, жду вашей помощи! Всем заранее огромное спасибо.
Да и ещё , полочки в расстегнутом виде странно расходятся . До линии против- ровно, от линии проймы расходятся. (Фото на манекене)

[Liliana new]

Продолжение..., почему-то не могу отправить несколько фото сразу

[Liliana new]

Продолжение



Продолжение

[Белошвейк@]

По переду горловина широковата. От этого провисание и складки, и на лацканах видно, и "мешочек" под горлом. Есть фигуры, на которых ширина ростка и горловины не равны, ибо появляются вот такие деффекты.
Со спины на фото заметна асимметрия, левое плечо заметно выше. Это надо учесть
На манекене фото не вижу... По манекену я бы ориентироваться не стала, вы же не по его меркам выкройку строили.
А вообще посадка нормальная, корректировки небольшие. Наверное, будет подплечник? Тогда и мерить надо с ним.
Про шахматного коня. Ассоциация, конечно, интересная ☺, но если такова осанка, ничего не поделаешь.

[Liliana new]

Белошвейка, спасибо большое за ответ ! Макет поправлю. Моя основная проблема это заломы между задним срезом бочка и спинкой, от которых я никак не могу избавиться. По Мюллеру строю первый раз, по своим меркам естественно . А спинка не длинная?
Спасибо!

[knопка]

Уточните как вы удлиняли спинку:
Вы после удлинения получили дтс измеренную или вы построили с дтс измеренной и добавили сантиметр на лопатках?
ДТП 47 это много для дтс 40. Или это не до горизонтальной линии талии

Изменено 23 апреля, 2016 пользователем knопка

[Liliana new]

Кнопка, спасибо за ответ!
Да построила с измеренной 40, потом сделала раздвижку ( от центра вытачки 1 см, и по середине спинки 0,5. Пройма - нахлеста 0,5) . Думаю , может нужно было тоже 1 см по центру спинки дать, но тогда спинка будет ещё длиннее... Как думаете? А насчёт Дтп - у меня большая грудь. Перемеряла ещё раз- 47. Это до горизонтали, но откладывала я её на 1 см ниже от горизонтали. Делила на 3 , как для перегибистой.



Так же, думала возможно это из- за сильного утягивания по линии талии , немного ослабила, заломы не уходят.



При объёме груди 96 , у меня талия 69. Ну такой , знаете шахматный конь с грудью и талией.

[Кусака Мадагаскарская]

надо измерить Дст от 7 шейного позвонки и от плечевой точки через выпуклость лопаток и проанализировать, если вторая мерка больше первой более чем на 2 см то имеют место выпуклые лопатки ,которые нужно учесть при конструировании
в сущности при построении мы можем воспользоваться меркой от 7 шп , и увеличив талиевые вытачки на спинке в соответствии с прогибом. мы получим относительное удлинение спинки на выпуклость лопаток , тк мерка измеренная по вертикали всегда короче чем измеренная с огибанием рельефа тела

Изменено 23 апреля, 2016 пользователем Кусака Мадагаскарская

[Кусака Мадагаскарская]

это конечно уже не Мюллер, но без доп измерений не обойтись, желательно также промерять мерку высоты конечной точки плеча от талии по вертикали и проверить на спинке наклон плеча, это важный момент влияет на величину бокового баланса изделия

Изменено 23 апреля, 2016 пользователем Кусака Мадагаскарская

[Liliana new]

Спасибо за ответ Кусака, да лопатки у меня выпуклые. Разница между измерениями о которых Вы говорите выше составляет 3 см. Вы наверное имеете в виду дополнительные вытачки между бочком и серединой спинки . Этих вытачек я не делаю, ткань в клетку. По вытачкам получается: одна по вертикали груди , вторая между полочкой и бочком , третья между бочком и спинкой и четвёртая- средний шов спинки. На талии есть излишек , куда его распределить - пончтия не имею, боюсь пойдут заломы.

[Кусака Мадагаскарская]

Вы наверное имеете в виду дополнительные вытачки между бочком и серединой спинки

ну в общем да как бы...иными словами суммарный раствор вытачек на спинке у вас должен увеличиться а как вы его разобьете -это уже ваше личное дело, можно ввести вытачку дополнительную, можно распределить в имеющиеся швы и рельефы по чуть-чуть , надо смотреть по ткани чтобы не было заломов .рельеф все таки отнесен немного вбок и вполне возможно что раствор туда не уберется весь
но вытачка там нужна на вертикали лопаток примерно или втошить ткань , создавая нужную выпуклость на лопатках Изменено 23 апреля, 2016 пользователем Кусака Мадагаскарская

[Liliana new]

Ой, Кусака, даже не знаю что и делать. От ВТО клеткк может повести. Ткань очень нежная. Плечевая вытачка на спинке 5 см. КАК ЕЁ НА ТКАНИ В КЛЕТКУ КРАСИВО ОФОРМИТЬ-ЗАГАДКА. Можно, только если ось вытачки пустить параллельно рисунку клетки, но при этом центр вытачки уходит к пройме. В общем и целом "держите меня семеро"...

[knопка]

По удлинению : мы решили, что лопатки ( изгиб спины) требует удлинения, значит от ДТС измеренной отнимаем величину удлинения и строим спинку, потом путём удлинения доводим дтс до величины измеренной.
Считается, что спинка требующая удлинения имеет длину больше дтс расчётной на величину удлинения, а форма спины подсказывает, где эта лишняя длина притаилась.
Это либо опущенная линия талии сзади, и наклонённая шея вперед( тогда откладываем дтс от линии ниже базовой линии талии и удлиняем в области горловины и лопаток книга "платья и блузки" стр.243 рис.174 чертежи 467,466),либо только в области лопаток стр.239-240.
Никогда не удлиняют спинку плюсом к измеренной величине, итог преобразований всегда равен дтс измеренной.
По ДТП: Вы утверждаете, что дтс40, расчетные дтс и ДТП какие?



И что-то я сомневаюсь, что при удлинении которое вы сделали вытачка может стать 5 см. См.чертеж466: там не строят вытачку на лопатки . Разрезают по пунктиру и получают вытачку только после этого( того что сделали на 467 чертеже) другими словами на чертеже 466 пройма ужЕ длиннее на 1,5см( вытачку нормальной фигуры , которую мы не строили/не рисовали/не чертили), а уменьшать пройму или нет, смотрят по фигуре( это процесс наложения по пройме 0,5-1см чертёж 467)
http://modanews.ru/node/62540

Изменено 23 апреля, 2016 пользователем knопка

[Liliana new]

"..значит от ДТП измеренной отнимаем величину удлинения и строим спинку, потом путём удлинения доводим дтс до величины измеренной...
Кнопка, от Дтп измеренной ?
Спасибо !

[knопка]

"..значит от ДТП измеренной отнимаем величину удлинения и строим спинку, потом путём удлинения доводим дтс до величины измеренной...
Кнопка, от Дтп измеренной ?
Спасибо !

Это автокоррекция))). От дтс измеренной и строим дтс расчетную, потом удлиняем

[Кусака Мадагаскарская]

а почему нельзя просто взять и построить чертеж с измеренной Дтс от 7 шп без учета выпуклости лопаток и откорректировать его на этот несчастный сантиметр разницы.который дает Дтс от плеч точки измеренная с учетом выпуклости лопаток минус Дтс от плеч точки расчетная ?
расчетная Дтс от плеч точки равна Дтс от 7 шп плюс 2 см
чего тут непонятного или сложного?

Изменено 23 апреля, 2016 пользователем Кусака Мадагаскарская

[knопка]

Это хлопотно. Ибо перед строится в прямой зависимости от спинки и впр переда рассчитывается как высота проймы спинки ( от точки 10 до плечевой точки № 18) минус 2. Если всего дополнительного наоставлять в спинке, потом с передом не разберёшься.
Нет мерки дтс от плечевой точки ни расчётной ни измеренной. Есть только от 7 шп измеренная и расчётная :1/4 роста минус 1см
Измерение от плечевой точки -костыль, при том ещё её надо определить там, где она совпала бы с чертежом с точностью до мм

Изменено 23 апреля, 2016 пользователем knопка
