3Д сенсоры для создания трехмерной модели в домашних условиях

[Bubl-Gum]

А без стакана...или Архимеда тут....

[Bubl-Gum]

Всем привет! по d435 : захват камеры глубины действительно больше, чем у d415. Датчики в связке совсем не слепят друг друга. Однако обнаружился дефектик в камере d435: захват камеры RGB меньше, чем камеры глубины (такое впечатление, что изображение зумировано). В RecFusion эта зона, незахватываемая, черного цвета. Пока не понятно, как можно это подправить, программно или др.способами.Такое впечатление, что Intel тупо поставила RGB камеру с датчика D415 на D435 (т.к. картинки сравнивались с двух камер и они идентичны). Ах да, датчики перестали работать на длинных проводах USB3.0. И еще Intel выпустила плату, с которой можно сканировать через порт USB2.0, но разрешение по камерам глубины и цвета режутся чуть ли не в 3 раза, ну это и понятно, из-за пропускной способности ...
Спасибо говорим Архимеду!



Зарегистрировался на сайте Intel , чтобы задать вопрос по D435. Зашел в тему,почитать, может у кого такая же проблема и наткнулся на вопрос одного пользователя по вопросу расширенной (более точной) калибровки датчика D435(с помощью шахматной доски), который жаловался, что при калибровке сенсоров кинект у него какие-то настройки сохранялись, а вот с D435 - никак.
Т.е. человек калибрует датчики кинект от Xbox 360 (это он мне подтвердил). Сейчас пробую найти с ним общий язык с помощью гугла-переводчика... что из этого получится поглядим :)



Кстати, любителям 3DScan! Нашел "инфу" по фотограмметрии, которыми пользуются профессионалы (пишите в личку)

[Bubl-Gum]

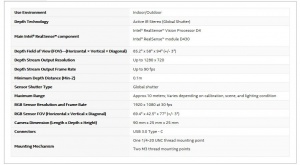

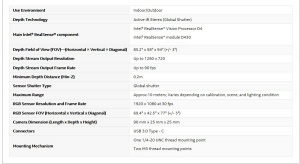

Intel выпустила D435i: (435) (435i)

Изменено 21 ноября, 2018 пользователем Bubl-Gum

[arhimed]

Intel выпустила D435i

В характеристиках указано, что у камеры цветной угол просмотра уже, чем у камеры 3Д.
Т.е. получается, что этот сенсор изначально сделали "бракованным", если у них не срабатывает автоматически уменьшение углов просмотра камеры 3Д при включении камеры цвета.
А в общем... странно... почему они не увеличили угол для камеры цвета. Это же не слишком сложно для завода изготовителя...

[Bubl-Gum]

Значит остается только подобрать линзу и купить такую контактную.Только вот интересно. как скажется это на текстурировании ?

[Bubl-Gum]

Архимед как всегда прав:
Поле зрения (FOV) описывает угловую протяженность данной сцены, которая отображается камерой. FOV камеры можно измерять по горизонтали, по вертикали или по диагонали

Изменено 21 ноября, 2018 пользователем Bubl-Gum

[arhimed]

Значит остается только подобрать линзу и купить такую контактную.Только вот интересно. как скажется это на текстурировании ?

Да. Это как выход из положения. И такая доработка должна улучшить параметры сенсора 435 в целом.
Если калибровка конкретного сенсора с линзой пройдет успешно, то и для цветной камеры у вас будут углы как у камеры 3Д. Тогда и текстуры будут чистыми (без черных пятен).
А что бы текстура была четкой (не размытой) - надо показывать сенсору поверхность как можно ближе.
Если же с линзой ничего не получится (калибровка не сможет пройти успешно), то придется наоборот - уменьшать (ограничивать) угол зрения 3Д. Любым "варварским" способом. Например одеть на 3Д камеру створки (слева, справа, сверху, снизу) и подобрать их положение так, что бы 3Д камера не видела ничего в "слепых" зонах цветной камеры.
В результате получите сенсор чуть хуже 415.

[arhimed]

FOV камеры ...

То что угол проектора (лазерного) больше угла 3Д камеры - это значит, что теоретически, одев плюсовую линзу на 3Д камеру, можно увеличить угол еще процентов на 5...10.
Но сначала надо попытаться сделать угол цветной камеры равным или больше, чем у 3Д...
Или ждать пока разработчики РекФюжн не учтут в своей программе эту "интересную" особенность камеры и сенсора в целом.

[Кадрен]

Т.е. человек калибрует датчики кинект от Xbox 360 (это он мне подтвердил). Сейчас пробую найти с ним общий язык с помощью гугла-переводчика... что из этого получится поглядим :)

Мне тоже интересна эта тема. Купила новый датчик, сканирует хорошо, но текстура сбита. То есть без текстуры скан правильный, а с текстурой как будто нос набок съезжает.

[ghwbghwb]

RecFusion Pro multi-sensor 3D scanning software,
How to set up calibration for multiple sensors
Let the three models match

[arhimed]

How to set up calibration for multiple sensors

[Bubl-Gum]

Что-то парень с форума интела замолчал :( Но там хорошее сообщество.думаю надо рыть там.



Пока болел,обновил чуть ПК (точнее обновил другой и оставил его себе,заменен процессор на AMD FX 8320E, остальное все старое(спасибо Архимеду за помощь в настройках!)



Датчики теперь с родными кабелями без удлинителей.
С одним датчиком все летает и все работает! А вот в паре 415 и 435 обнаружились проблемы и они связаны с записью секвенции.После старта,загрузка ЦП и памяти нарастает по экспоненте,до тех пор пока все не забьется.Далее отваливается один датчик,видеокарта сбоит и в итоге программа зависает.(программой зарезервировано по умолчанию 12 гб,этого не хватает даже на 0.5 оборота подиума)
На прямой реконструкции уже 6-7 fps (на 8-ми ядерном процессоре),на 4-х ядерном было 2-3fps. Но результат даже с такими показателями меня порадовал:
это манекен без секвенции во всех форматах:https://drive.google.com/file/d/1AaBwlM8SUOT9I2I4WgSJoeXu6veFW9b2/view?usp=sharing
Для Архимеда с секвенцией (1.8Гб):https://drive.google.com/file/d/1Xzd9TF1tMDPrdRBz76Un-CnX_tYNVxSf/view?usp=sharing



P.S.заполнение памяти и загрузка процессора наблюдается и без вращения подиума.Разработчики уже советуют не менее 32 Гб оперативной памяти ...

Изменено 27 ноября, 2018 пользователем Bubl-Gum

[Кадрен]

Недавно у меня перестала работать программа RecFusion . Сканер видит, а сканирование не идет. Оказалось, на диске С осталось всего 5 гб свободного места. После освобождения диска заработало.

[arhimed]

Разработчики уже советуют не менее 32 Гб оперативной памяти ...

Пока вижу там не так много:
Minimum system requirements
- Windows 8, Windows 10
- 2 GHz multi-core CPU or faster
- 4 GB RAM
- Mid-range or higher NVIDIA or AMD GPU with 2 GB of graphics memory



Из всех требований - главной (в реконструкции) можно считать видеокарту.
2 GB of graphics memory - это минимум
:)))



Что бы процесс шел легче - можно уменьшить количество вокселей (увеличить его размер).
Если для одного сенсора кинект максимальное качество при 1,6...1,8мм, то для двух...трех можно выставить 1,8...2,5.
Дело в том, что 1,6 - нужно больше для одного сенсора, чтобы при обходе меш не смазывался. А если сенсоров несколько и они хорошо "взаимнокалиброваны", то устойчивость к смазыванию гораздо выше.

Изменено 27 ноября, 2018 пользователем arhimed

[arhimed]

Скачал архив (секвенцию и файлы).
Глянул на полученный меш:
There would be 1125479 total triangular polygons
Круто :)))

[arhimed]

Значит остается только подобрать линзу и купить такую контактную.Только вот интересно. как скажется это на текстурировании ?

Посмотрел запись секвенции.
Оказывается, что там, где цветная камера не видит, а камера 3Д видит и строит меш, программа (RecFusion) создаст меш. А цвет текстуры подберет с ближайших зон (размажет) после режима "улучшения цвета".
Т.е. никаких черных пятен не будет (как может быть в других программах - не знаю).
Поэтому острой необходимости в модернизации камеры (для тех у кого RecFusion) я не вижу.
Особенно для тех, у кого нет подиума и кто будет носить сенсор и показывать ему все закоулки... Или у кого есть подиум с тремя сенсорами на вертикальной стойке и такая камера стоит посередке.

[Bubl-Gum]

Руслан, верхний датчик (D415) пришлось чуть отодвигать,как ты и говорил.
А вот 435 при выставлении по маркеру напрягал, т.к. камера глубины маркер видела полностью, а RGB, захватывала только половину.Поэтому пришлось пожертвовать общей площадью захвата, но чтобы все камеры захватывали маркер. Дорисовку проверю (т.е. упор сделать на захват полностью маркера камерой глубины, а RGB пренебречь ?)
а с размером вокселя в 2.5 живее наверное будет реконструкция ?
проверю, отразится ли это на размерах. Пока, при 1.6,размеры прыгают в пределах 0,5-0.7 мм (Талия вообще 1:1)
И не могу снова загрузить манекен в RecFusion (даже в родном формате), появляется какая-то непонятная фигура,которую даже нельзя приблизить...
А вот цвет появился в сканах , т.е. программа при слабых показателях, сама пренебрегает текстурой ?

[arhimed]

а с размером вокселя в 2.5 живее наверное будет реконструкция ?
проверю, отразится ли это на размерах. Пока, при 1.6,размеры прыгают в пределах 0,5-0.7 мм (Талия вообще 1:1)
И не могу снова загрузить манекен в RecFusion

С размером вокселя крупнее должно идти быстрее (на сколько - надо проверять).
Для взаимной калибровки камера цвета не нужна. Думаю, что достаточно, что бы камера 3Д видела весь маркер.
Размер талии поймать у тебя труднее всего. Там же нет сенсора напротив талии (третьего).
RecFusion 141 не всегда правильно сохраняет в родном формате. Лучше сохранять в *.ply.
Мне больше нравится версия 140 - там еще не успели вырезать импорт обжиков.

[Bubl-Gum]

если камера RGB не полностью захватывает маркер, то камеры не калибруются :( (процесс калибровки висит,пока ему не показать маркер)
Программа RecFusionPro поддерживает работу только с 4-мя ядрами процессора (затея с модернизацией полупустая оказалась, если только разогнать его...)

[arhimed]

если камера RGB не полностью захватывает маркер, то камеры не калибруются :( (процесс калибровки висит,пока ему не показать маркер)

Жаль. Я надеялся, что именно 3Д камера видит черно-белый маркер. А так получается, что на взаимную калибровку будет влиять погрешность внутренней калибровки (3Д относительно цветной). Т.е. у Кадрен (она сообщала о таком сдвиге в своем кинекте) кинект будет хуже проходить взаимную калибровку (с тем же сдвигом). Тогда надо будет поправлять (использовать F8)
А те, у кого сканеры Orbbec Astra Pro или Pro S (где color not supported) вообще не смогут проходить калибровку в RecFusion Pro....



Программа RecFusionPro поддерживает работу только с 4-мя ядрами процессора (затея с модернизацией полупустая оказалась, если только разогнать его...)

Да.
Лучше выбирать процессор с более высокой частотой (на сколько можно), а не с большим количеством ядер. Так надо (получается) и для КЛО3Д...

[lily-56]

Всем доброго дня))
Наконец сподобилась на серию клипчиков по 3д.
Сериал о новых возможностях в создании одежды.
правда не знаю где разместить их вместе, они разной тематики, но общей последовательности.
Итак первый

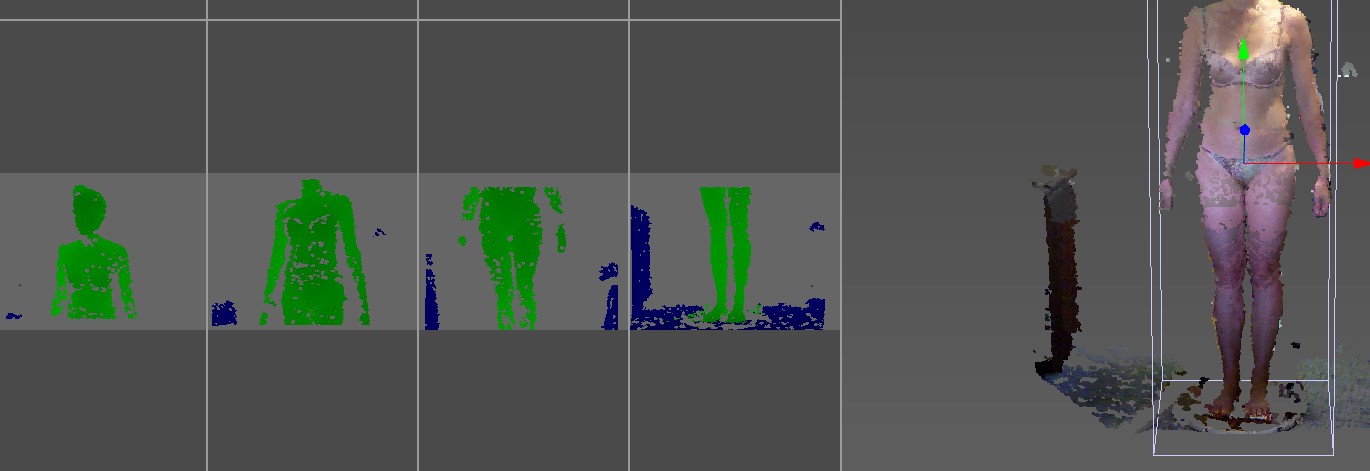

Сканирование в программе RecFusionPro тремя датчиками Киннект, установленными на одной вертикали



phpBB [video]



продолжение на днях))



и ссылка для тех, кто с планшета и не видит видео

Изменено 2 декабря, 2018 пользователем Zvezdopad

[Кадрен]

Могу только позавидовать, у меня не получилось даже двумя. Компьютер не видит их вместе. Мультиэкран есть, но только один сканер активный в списке.

[lily-56]

Катя, в принципе я уже пробовала сканировать и четырьмя))

все открывается и все работает.
проблема оказалась в этом последнем датчике, я их прикупаю постепенно, ну так вот этот последний оказался с рассинхроном. при сканировании он отставал от остальных, и на месте его съемки скан был со сдвигом. Все опытным путем)) теперь ищу новый датчик. Хотя в съемку тремя 180 высоты вполне умещается. Но нет предела совершенству))
По поводу видит не видит. Два датчика стали отображаться только в системе 8.1 и выше. На семерке отображался только один.
У тебя какая система на компе?

[Messy]

Не понимаю,у меня почему-то вместо видео просто черный экран. Кто-нибудь может подсказать почему?



--------
от модератора: добавила ссылку с пост о видео, с планшета не видно видео, вставленного в форум.

Изменено 2 декабря, 2018 пользователем Zvezdopad

[Linka]

Сканирование в программе RecFusionPro тремя датчиками Киннект, установленными на одной вертикали

Люба, у Вас какая оперативная память на компьютере?
