3Д сенсоры для создания трехмерной модели в домашних условиях


Рекомендованные сообщения

Закрепленное сообщение


Перечень полезных постов темы- см. пост
Информация по используемым программам сканирования
Информация по кинектам, видеокартам, и т.п. || итог тестирования видеокарт от arhimed



Подиумы для сканирования
Сенсор kinect for xbox и возможные проблемы при установке ПО
Программу для сканирования можно скачать с оф. сайта http://reconstructme.net/
Про работу в последней версии ReMe - с этого сообщения



Краткая инструкция по пользованию программой "Kinect Fusion Explorer WPF", её русификация и правила сканирования от arhimed - 1, 2, 3, 4, 5, 6, 7, 8
Установка сенсора на новый ноутбук от Кадрен
Об использовании двух кинектов для сканирования
Облагораживание скана с помощью программы R3DS::Wrap Iteration 2.3, видео возможностей, уроки на английском, урок от разработчика для Сезона



Где можно сделать скан- список форумчан, сканирующих в своих городах
Тестируем Кинект 2

Изменение разрешения блокнотом в программе RecFusion
и тут
Убрать цвет в файле конфигурации
Видео от Архимеда по настройке резолюции
Переключение драйверов, если стоит программа KScan3D совместно с ReconstructMe 2.5.1034 или RecFusion
Преобразование формата ply для RecFusion https://club.season.ru/index.php?s=&sho...t&p=1043870
Список форумчан, сканирующих в своих городах

Преподаватель курса "Конструирование и моделирование одежды".

Cканирование фигур. Построение выкроек в 3D.

Ссылка на сообщение
Поделиться на других сайтах

Дорогие друзья, предлагаю в этой теме делиться опытом использования 3Д сенсоров для создания трехмерных моделей и последующей их обработки.

Ссылка на сообщение
Поделиться на других сайтах

Как хорошо, что прогресс не стоит на месте! Теперь и в домашних условиях можно создать своего виртуального двойника для использования его в программах, помогающих нам сделать развертки одежды на индивидуальную фигуру (Лукстейлор, Рино и т.п.)
Недавно я стала обладательницей 3Д сенсора и радости моей нет предела. Но так как пока мало информации по использованию этой техники, хочется эту тему развить.
Желание приобрести сенсор появилось, когда посетила вот этот сайт, и взглянула на примеры и видео.

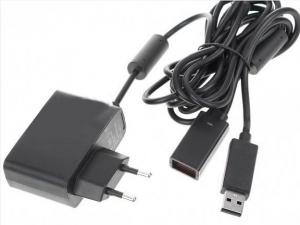

Сначала пал выбор на Kinect для Xbox. Но, оказалось, чтобы подключить его к компьютеру, нужно сначала найти специальный адаптер(переходник)
В нашем городе такие не продаются, поэтому решено было брать Kinect for windows. Этот сенсор продается уже с адаптером и предназначен для компьютеров с ОС Windows7 и Windows8.
Скачала бесплатную программу ReconstructMeQt и теперь пробую сканировать.
Программа может импортировать модели в obj, ply,3ds и др.
Чтобы сохранить модель, необходимо чтобы путь к папке и название самой папки были написаны английскими символами.


Ссылка на сообщение
Поделиться на других сайтах

ЛюдмилаСС, замечательная тема! Неужели мечты о сканировании человека в домашних условиях начинают осуществляться?
С интересом буду наблюдать за темой. Надеюсь, что тоже когда нибудь приобрету это чудо техники.

Изменено пользователем Natamoda

Мой блог



3Д лекала дистанционно

Ссылка на сообщение
Поделиться на других сайтах

сканирования. Времени заняло максимум 10 минут от начала сканирования до загрузки в Рино и удаления "мусора". Мусора было немого. Этот скан сделала с помощью супруга, он держал кинект, я прокрутилась. Когда крутишься, получается быстрее и лучше, чем когда перемещаешь сенсор.
Ссылка на сообщение
Поделиться на других сайтах

Удивительно! Ведь осанка при поворотах меняется.



Вот и поменялась. Горбик вылез. Продумываем сейчас способы правильного сканирования. Но то, что даже при таком сканировании получилась модель - уже круто!Сравнила свою подогнанную Еву с полученным сканом. Видно, что у скана немного больше отклонение вперед. Провела сечение в области плечевого пояса, где наибольшее совпадение. Мне понравилось. Видно, что Ева на меня сильно похожа. Так что Евами пользоваться очень даже можно. Когда получу нормальный скан сделаю более детальное сравнение.

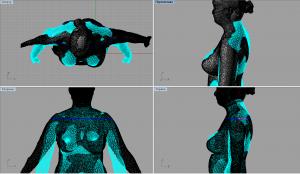

post-31017-1357228170_thumb.jpg post-31017-1357228179_thumb.jpg

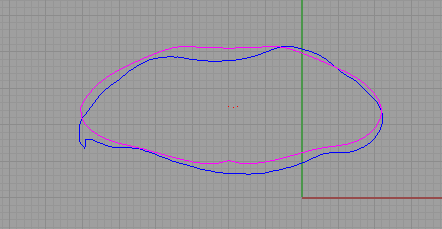

Черная сеть и синее сечение - скан.

Ссылка на сообщение
Поделиться на других сайтах

ЛюдмилаСС очень интересно из первых рук о Kinect услышать, тоже заинтересовалась, у меня давно зреет идея сделать крутящуююся платформу, чтобы человек не сам поворачивался, а поворачивать, может в случае сканирования это тоже приемлемо, на каком расстоянии Kinect от объекта находится(тут все время одна проблема нехватка пространства)

Ссылка на сообщение
Поделиться на других сайтах

перечень полезных постов темы:
Сканирование частями, еще- ЛюдмилаСС
скан ==> LS (манекен) ==> Рино ==> пробник - Людмила СС
скрипт (убрать мусор) - ЛюдмилаСС
версии программ и ссылка - ЛюдмилаСС
сравнительный анализ скана, каркасного манекена (по фото) и Евы, подогнанной под мои размеры - ЛюдмилаСС
побороть искажения (Гаспар)?

Сканируемся так: я становлюсь на подиум, супруг запускает программу сканирования и начинает вращать подиум, когда сеть готова, муж программу выключает и я могу шевелиться.
как поставить скан на место (ролик) - ЛюдмилаСС
1-й скан - Кадрен
правила для сканирования на вращающемся подиуме с электрическим управлением - Кадрен
тестировала новую версию программы ReMe - ЛюдмилаСС, Кадрен , ЛюдмилаСС -обойти вокруг объекта
Использование 6 кинектов -Иванофф
настройки сканирования - Кадрен и ЛюдмилаСС:настройка высоты сканирования
подробно о процессе сканирования, настройки конфигурации -ЛюдмилаСС
что могут старая и новая версии ReMe предположения ЛюдмилаСС
скан ==> Рино (подготовка для LS) ==> LS , +пояснения + условия сканирования - Кадрен
скан Sarta Anella (расстояние 110)
использовать скан, работать с ним в Рино или в Лукстейлор? -ЛюдмилаСС и arhimed
скачать драйвера -ЛюдмилаСС
еще про Kinect для X-Box -ЛюдмилаСС
Как адаптировать кинект для ПК - Granny и еще про установку
требования к модели кинекта - FashionFan
уменьшить количество полигонов -ЛюдмилаСС
реперы - Кадрен
В файле конфигурации можно менять размеры куба-ширину, высоту, глубину - Кадрен
Самая большая проблема - выбрать способ обработки скана для создания поверхности- Кадрен
форум (ReMe)
подготовила скан, но не загружается в LS - Sarta Anella и настройки ЛюдмилыСС + как сделать эти настройки в 5-й версии Рино
ремонт сети ollya и Кадрен, совет ollya по ремонту сети Sarta
для сканирования подойдут такие датчики... - Granny
скан получился- из составных частей???- Sarta Anella и совет Кадрен + результат скана Sarta -от Кадрен и что для этого делала
новая пр-ма для сканирования - от 4444 + чтобы ее запустить - NataliV
необработанный скан- загрузится/не загрузится? ОК! - Кадрен и lily-56
как сканировать на подиуме с электроприводом- Кадрен
соединить 2 части скана-- Кадрен
Датчик нужно откалибровать, чтобы совпадали размеры Кадрен + где найти файлы конфигурации + настройки кинекта - Кадрен
программа для работы со сканами MeshLab (бесплатная)- Кадрен
круг здоровья- Sarta
1-й скан Ларисы
1-й скан lily-56
команда Рино сгладить Smooth + как лучше применить-lily-56
о разнице между Хвох и Kinect for Windows -Лариса
сканирование с видеокартами: AMD Radeon 7670M 2ГБ и Nvidia Ge Forse GT 720M 2 ГБ- сравниваем, Sarta Anella



Процесс установки (драйверов и ReMe) - kedrwin
ReMe 1.2.95- объект должен быть неподвижен, а камера должна двигаться вокруг- Людмила СС
- пр-ма сканированияArtec Studio for Kinect - MButterfly, KScan3D - Ollya
- DAVID- suntillo
- Scanect 1.3- suntillo

Преподаватель курса "Конструирование и моделирование одежды".

Cканирование фигур. Построение выкроек в 3D.

Ссылка на сообщение
Поделиться на других сайтах

, на каком расстоянии Kinect от объекта находится(тут все время одна проблема нехватка пространства)

Вот как раз для этого кинекта для виндовс пространства много не надо, пишут , что для Xbox-овского большее расстояние нужно. Сама в маленькой комнатушке сканируюсь.
Ссылка на сообщение
Поделиться на других сайтах

может тогда лучше объект на крутящееся кресло поставить. А верёвку за ручки кресла привязать. Мысли вслух...
Людмила, очень впечатлена Вашим сканом. Тоже давно мечтаю. К сожалению, не смогла добиться результата в Автодеск Catch123D.

На кресле страшновато, упасть можно...
С Автодеск Catch123D тоже не подружилась, а сканирование кинектом не утомляет так, как фотографирование. Я даже не предполагала, что настолько быстро он сканирует.
Мне показалось более правильным приобрести кинект, чем фотоаппарат получше. За кинект отдала 10000 руб всего. Заказывала в интернет-магазине ozon.
Вот ссылка на Магазины, в которых можно приобрести Kinect for Windows. Я думаю, что очень скоро появятся еще программы для наших нужд под этот кинект. Пока выбор невелик. Пробовала еще демку KScan3D, но там принцип немного другой:с помощью кинект делается серия фотоснимков, потом они совмещаются. В общем мне не понравилось, криво как-то. И в демо нет импорта.
Ссылка на сообщение
Поделиться на других сайтах
идею подал простую, крутить тарелку с объектом

"Объект" при повороте будет в напряжении, чтобы не упасть. Осанка будет не естественная. Нужен мягкий (незаметный для "объекта") механизм поворота. (может арендовать спортивный зал в соседней школе и "объект" всё таки обходить?) Изменено пользователем Natamoda

Мой блог



3Д лекала дистанционно

Ссылка на сообщение
Поделиться на других сайтах

"Объект" при повороте будет в напряжении, чтобы не упасть. Осанка будет не естественная. Нужен мягкий (незаметный для "объекта") механизм поворота. (может арендовать спортивный зал в соседней школе и "объект" всё таки обходить?)

Наталья Павловна, проблема не в том, что не хватает места(расстояния), чтобы обойти объект. Дело все в том, что во время перемещения с кинектом расстояние до объекта меняется (и руки дрожат) и теряется связь с объектом, возможно потому что происходит постоянный пересчет расстояния. В общем лучше получается, когда расстояние постоянное и объект вращается.
Ссылка на сообщение
Поделиться на других сайтах

Людмила, спасибо за новую тему!
Правильно ли я поняла, что Кинект для Виндоуз подсоединяется прямо к компьютеру (и не нужны никакие переходиники)?
А для Кинекта для x-box-а нужен специальный переходник, а сам x-box в процессе не участвует?
Все-таки разница в стоимости первого и второго довольно ощутимая, второй - в 2,5 раза дешевле.
Да кинект для виндовс подключается к компьютеру. Как раз в комплекте с ним и есть переходник, которым можно подключить кинект для икс бокс к компьютеру. Сам икс бокс нам не нужен. И кстати говоря под кинект для икс бокс выбор программ побольше, но насколько они лучше или хуже сказать не могу. Дочь на день рождения заказала икс бокс с кинектом, если не передумает, то испытаю и его:)
Ссылка на сообщение
Поделиться на других сайтах
под кинект для икс бокс выбор программ побольше



А что за программы? Можно поподробнее?

"Живу и одеваюсь с Парижем в душе " (с) Юлиана.

Ссылка на сообщение
Поделиться на других сайтах

А что за программы? Можно поподробнее?
одна ссылка и еще одна если я не ошибаюсь подходят для кинект икс-бокс
Ссылка на сообщение
Поделиться на других сайтах

я правильно поняла, что качество сканирования хорошее и его можно использовать для манекена?



мой муж считает,что сканирование не настолько точное.
вот бы узнать насколько детайлировано изобртажение и сколько интерпретации..????

Изменено пользователем La_femme

Я знаю, что ничего не знаю...

моя темка на сезоне

Инстаграм

Ссылка на сообщение
Поделиться на других сайтах

я правильно поняла, что качество сканирования хорошее и его можно использовать для манекена?



мой муж считает,что сканирование не настолько точное.
вот бы узнать насколько детайлировано изобртажение и сколько интерпретации..????


Насколько хорошее качество и подходит ли для манекена будем проверять. Уже не один раз читала, что измерения наиболее точны, если их снимать с трехмерного двойника, чем с живого человека. Соответственно, скан при создании одежды должен исключить ошибки в измерениях, а также перспективные искажения фото, которые мы используем для создания манекена. А какие сложности возникнут при создании двойника нам еще предстоит узнать и найти решение.
Ссылка на сообщение
Поделиться на других сайтах

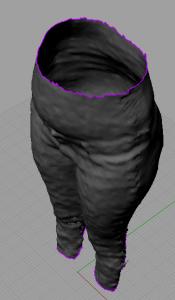

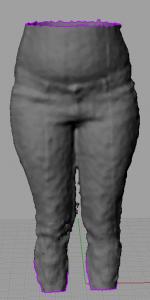

В ожидании крутящегося подиума продолжаю эксперименты по сканированию. Сегодня поставила дочь на дощечку и крутила. В связи с тем, что происходило смещение доски от мнимой оси получилась ненужная сеть внутри основной сети.
Потом сама встала на стул и повращалась на нем - получается получше, но все-равно "кучерявая" сеточка, т.к. приходится совершать движения.
Так что думаю идея с подиумом - верное направления для получения хорошего результата: и от оси отклонения большого не будет и тело будет неподвижно.



Риновские файлы, можно покрутить модели
