В среду откалибровали D415 (наконец :) ),попробовали отсканировать трубу на подиуме. Трубы хорошие! такого безобразия, как у кинектов уже нет.
Но есть надежда, что и с кинектами может получиться без калибровки неплохой результат. (я здесь во множественном числе.... на самом деле - мои руки , а остальное Архимед :) Опыты продолжаются ...

[Ада49]

Появилось много объявлений в сети по продаже 3D Systems iSense для iPad Air 2... причём относительно дешево... за 11000 рублей купить можно...
Я напряглась... iPad Air 2 есть...
Потом начала рыться в сети... И вот, что нашла...
http://3dtoday.ru/blogs/ruslanhh/the-isens...nce-and-output/
Печалька...

[Messy]

В среду откалибровали D415 (наконец :) ),попробовали отсканировать трубу на подиуме. Трубы хорошие! такого безобразия, как у кинектов уже нет.
Но есть надежда, что и с кинектами может получиться без калибровки неплохой результат. (я здесь во множественном числе.... на самом деле - мои руки , а остальное Архимед :) Опыты продолжаются ...

А что имете в виду, что " и с кинектами может получиться без калибровки неплохой результат"? Это как? Есть какие-то идеи?

[Bubl-Gum]

Вчера Архимед меня загонял в бане :) (Комната нагрелась от солнца за день+батареи шпарят+кота помыли и велели не открывать окна...ужс)
И так, Господа!
Как выяснил Архимед, кинекты слепят друг-друга!
В RecFusionPro не работают функции задержки.
Т.е. по идее,программа должна попеременно задействовать каждый из датчиков, складывая затем все в одну картину....на деле - каша, в которой программа сама не может разобраться...(Попробуйте включить один датчик и приблизить маркер в окне с кубом,затем попробуйте откалибровать 2 датчика и приблизить маркер... (появятся дыры + нечеткие границы маркера)
А вот D415 порадовал. Я первый раз попробовал сканировать 1-им датчиком + вращение: файлик в 3dm (сеть не прореживал,только отсек лишнее)
https://cloud.mail.ru/public/A8pY/UqTT43DuP
Даже разметочные линии все на месте!
погрешность сократилась до +/- 0.5 см. Это еще без уверенных ориентиров в верхней части.(От=77 см.,Об=110 см.)

Изменено 9 апреля, 2018 пользователем Bubl-Gum

[Linka]

Чем датчик D415 принципиально отличается от кинекта. Функционально. Есть фото как выглядит?

[Natamoda]

Чем датчик D415 принципиально отличается от кинекта. Функционально. Есть фото как выглядит?

Несколько страниц назад об этом много говорилось.

[Кадрен]

Чем датчик D415 принципиально отличается от кинекта. Функционально. Есть фото как выглядит?

посмотреть
Поддержка
https://www.intel.ru/content/www/ru/ru/supp...amera-d415.html

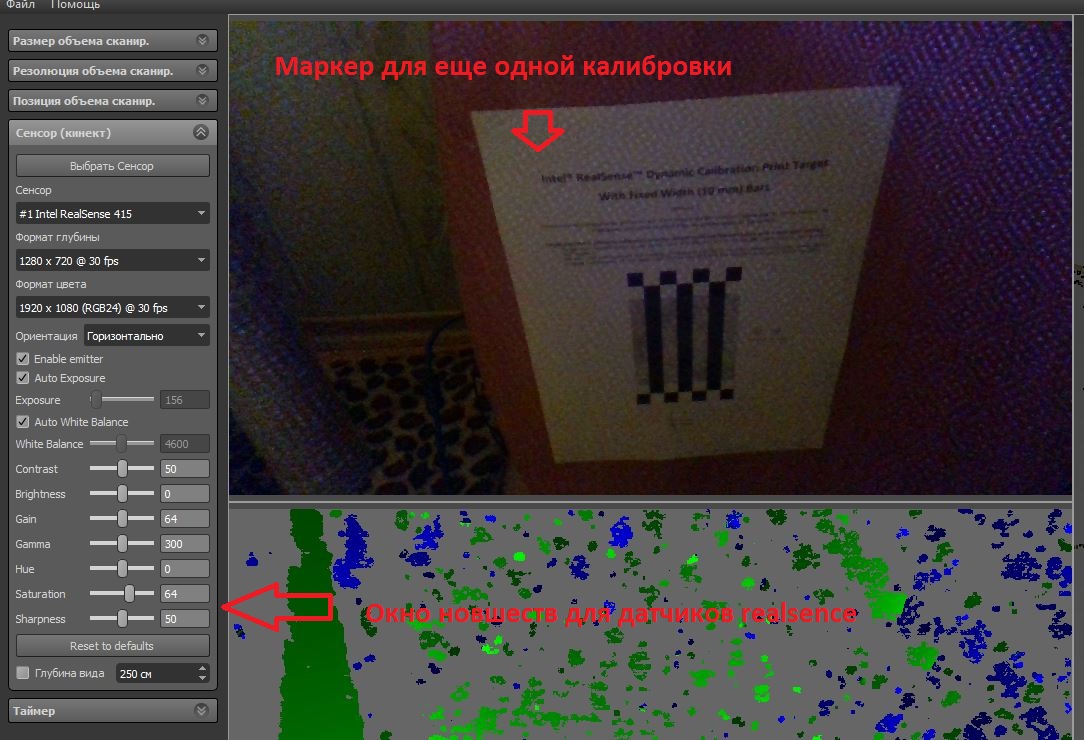

[Bubl-Gum]

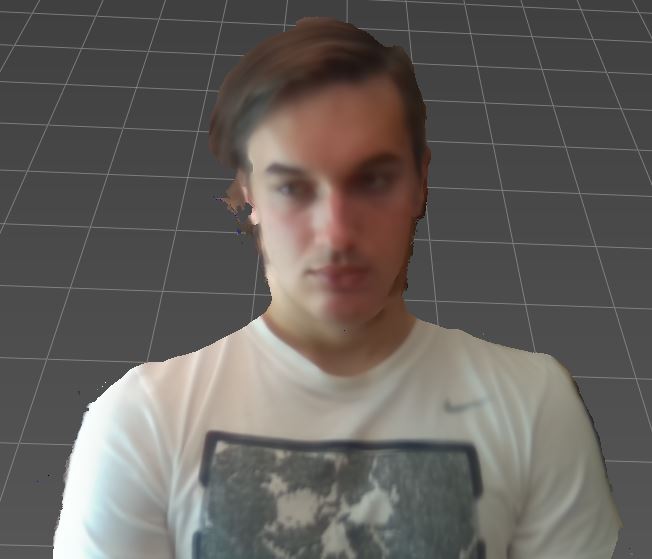

расстояние 1 метр
через секвенцию

Изменено 9 апреля, 2018 пользователем Bubl-Gum

[Linka]

Bubl-Gum, в чем заключалась калибровка датчика? после покупки сразу не работает? если в технике не специалист, то пользоваться сразу не получится?

[Кадрен]

расстояние 1 метр
через секвенцию

Bubl-Gum, впечатляет. Но, похоже, со своей 7 осью я пролетаю мимо сего дивайса.

[Bubl-Gum]

Bubl-Gum, в чем заключалась калибровка датчика? после покупки сразу не работает? если в технике не специалист, то пользоваться сразу не получится?

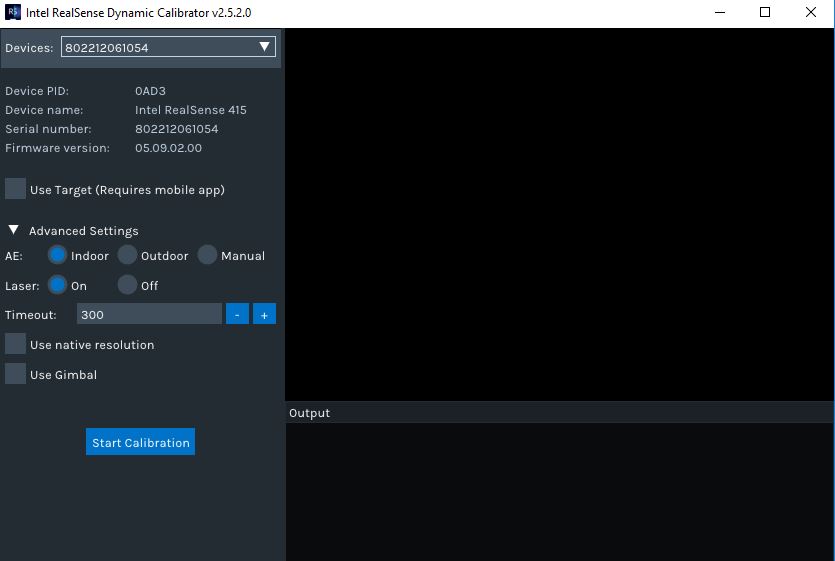

Получится,датчик работает и на заводской калибровке.На сайте производителя есть различные программы калибровки,в отличие от кинекта. Калибровка занимает 2 мин.(всего делалось 2-е)

[Bubl-Gum]

Bubl-Gum, впечатляет. Но, похоже, со своей 7 осью я пролетаю мимо сего дивайса.

Кадрен, в чем проблема ось сменить ? или вторую поставить только для сканирования ? :)

[Bubl-Gum]



и коротенькое видео по этим настройкам:
https://cloud.mail.ru/public/2EuB/iyC7w9RzZ

Изменено 9 апреля, 2018 пользователем Bubl-Gum

[Кадрен]

или вторую поставить только для сканирования ? :)

Не пришло в голову. Спасибо.

[Bubl-Gum]

https://cloud.mail.ru/public/ExpS/WtMH1Psmp



посмотрите какая болтанка...хорошо видно на убыстренном воспроизведении...

[Bubl-Gum]

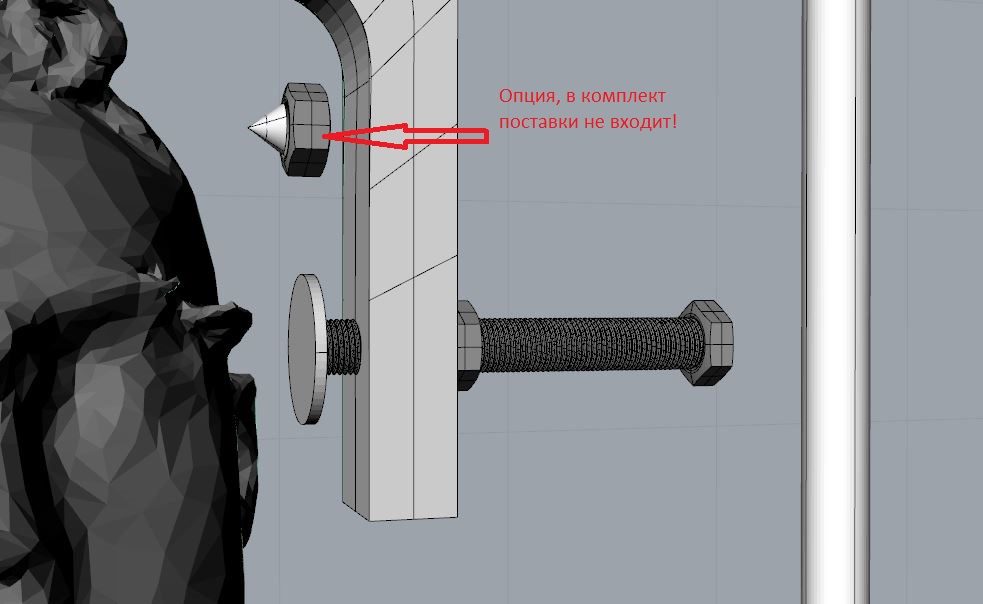

АнтиАрхимедовская модернизация конструкции:


:))

[arhimed]

Как выяснил Архимед, кинекты слепят друг-друга!

Да. При подключении второго кинекта, его свет лазерной пушки вредно влияет на работу "соседа" (который смотрит на ту же самую поверхность). В результате определение глубины нарушается (появляются шум и в результате - дыры).
Больше всего слепит на черной поверхности маркера. Т.е. черный цвет маркера становится не видимым. К сожалению, слепит даже на коже человека (не так явно, но заметно).
Опыты проводили при повернутых кинектах (боком). Еще надо проверить как будет слепить (а может не будет), если поворачивать только один кинект.

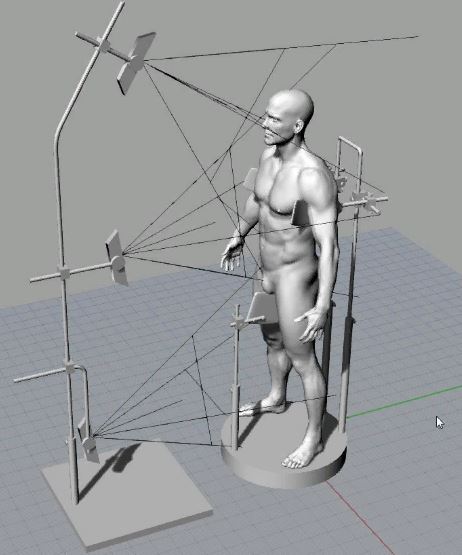

Потом проверить, как будет с промежуточным интеловским датчиком (интеловский и кинект в паре работают лучше - почти не слепят друг друга), когда верхний и нижний будут кинекты, а средний - интеловский.
Вполне возможно, что при подключении четырех кинектов, их лучше размещать по кругу вокруг клиента (надеюсь, что так они не будут видеть друг друга).

[arhimed]

А вот D415 порадовал. Я первый раз попробовал сканировать 1-им датчиком + вращение..

По поводу дополнительных ориентиров.
Обращаю внимание, что да, дополнительные ориентиры помогают нам избежать сползания во время реконструкции (помогают программе правильно определить расположение и собрать "пазл").
Но это все правильно, пока ориентиры не подвижны относительно сканируемой поверхности.
Если у вас на подиуме трубы (клетка) и клиент шатается относительно труб - они перестают быть полезными ориентирами.
В таком случае в качестве ориентиров лучше использовать другие ориентиры "приклееные" к коже клиента. Например, поясок, резинки... (когдато Кадрен крепила катушки ниток - тоже подойдут)...

[Bubl-Gum]

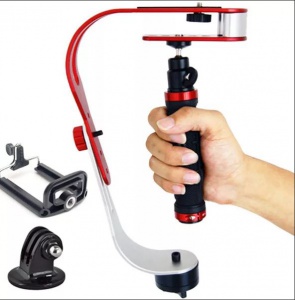

и комбинировать с:

[Bubl-Gum]

С USB3.0 кабелем длиной 5 м.- работает.

[Кадрен]

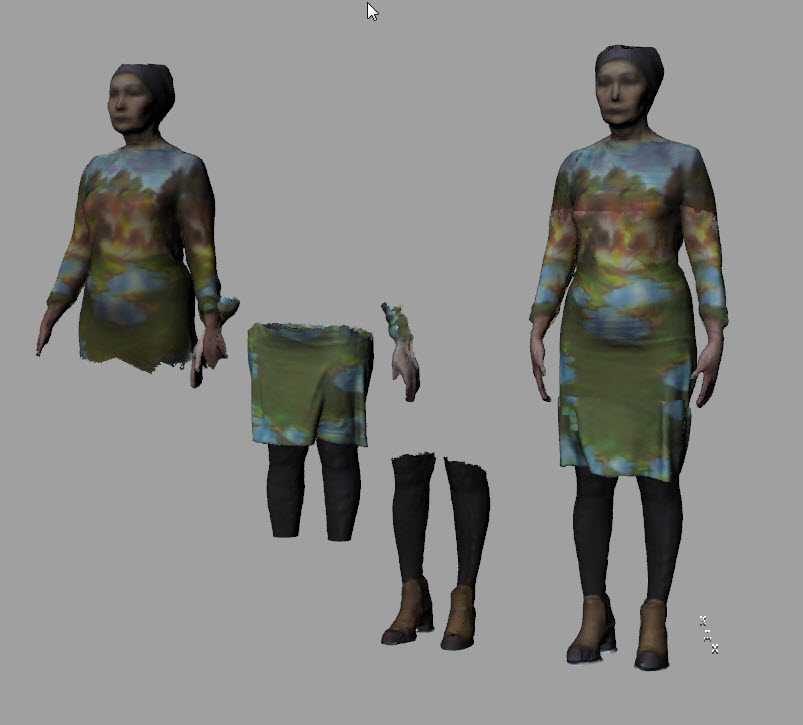

Сапожник, как известно, без сапог. Но можно себя сканировать частями.
"Я его слепила из того, что было"

В программе RecFusion
Но лучше себя сканировать в ReconstructMe. В этой программе есть функция селфи

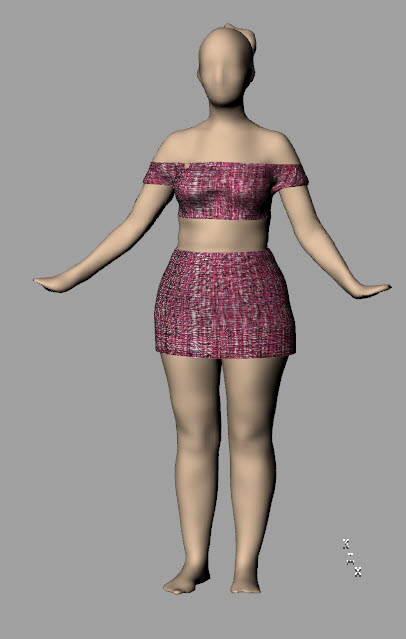

Эта фигурка собрана в ReconstructMe и доработана в Coat.

[Natamoda]

Но лучше себя сканировать в ReconstructMe. В этой программе есть функция селфи

Я в рекфьюжен сама себя сканировала, устанавливала таймер на отсрочку и на время сканирования. Если знаю, что оборот подиума 40 секунд, на это время и устанавливаю время сканирования. Но не сообразила собрать частями полную фигуру. Надо попробовать.

[Кадрен]

В ReconstructMe в режиме селфи, после прохождения 360 градусов, программа автоматически завершает сканирование. Таким образом совершается только 1 круг.
Плюс программа бесплатная. С нею можно начать тренировки в сканировании.

[arhimed]

...после прохождения 360 градусов, программа автоматически завершает сканирование. ... Плюс программа бесплатная. С нею можно начать тренировки в сканировании.

О режиме "селфи" уже вроде как сообщали ... давненько... но я не об этом.
Не рекомендую начинать с этой программы.
В каждой есть свои преимущества и недостатки.
В этой, для начинающих:
- нет поддержки русского языка,
- в настройках программы установлено (и не регулируется) отбрасывать больше крайних полигонов, чем у подобных программ.
...что должно быть хорошо (как бы бракованных полигонов - меньше), но на самом деле уменьшение меша увеличивает риск потерять трек (в лучшем случае будет смазывание)
- пока еще не поддерживает новый интеловский сканер Изменено 29 апреля, 2018 пользователем arhimed

[ollya]

https://hightech.fm/2018/05/17/model?utm_so...n=daily_channel
просто посмотреть)
может когда то и для нас будет реальностью)
