3-D для чайников

[Galjunja]

Кто внимательно читал, Natamoda сразу учила надо перед обводкой проводить диаметры, еще, когда в автокаде делали манекены. У меня уже в привычку вошло это, хотя многое изменила в построение, но всегда отталкиваюсь от них, поэтому редко когда масштабирую манекен.

[иринанат]

Благодаря основоположнику метода Natamoda и девочкам,которые ее поддержали и развили эту тему Gecuba,Кадрен,ollya,Murzilka,Zvezdopad,Добрушанка,мы имеем уникальную возможность научиться делать идеальные выкройки.Очень трудно осуществить это,когда тебе за 60 и умения пользоваться компом никакого.Я все начала с нуля около двух лет назад, а так как и память уже не та, все темы стала распечатывать и пересматривать не по одному разу.Могу с уверенностью сказать,что на большинство вновь задаваемых вопросов есть уже ответы,но новые ответы гораздо шире и понятнее,поэтому я очень благодарна нашим УЧИТЕЛЯМ за терпение и бескорыстие.Пожалуйста не обижайтесь на нас за излишнюю требовательность.Ведь когда дают бесплатно,хочется взять побольше и покачественнее.Кто-то со временем сделает за ваш счет огромные деньги даже не упомянув вас,но мы,ваши первые ученики вам очень благодарны.

[Natamoda]

Пожалуйста не обижайтесь на нас

Да мы и не обижаемся.

все темы стала распечатывать и пересматривать не по одному разу.

Очень правильный подход!
При таком подходе количество вопросов резко уменьшается и у нас нет необходимости повторяться, только если появились новые подробности.
Показывайте свои манекены!

[Цветы]

Не понятно, почему получилась у вас такая разница с размерами по разным участкам?



Построила и сразу задала масштаб не проверив обхваты фигуры. И не поняла почему получилась такая разница по меркам. Мерки клиентки Ог=96, От=78 и Об=106
Я действительно упустила этот момент проверки фигуры, идя по теме построения для Чайников.



Спасибо большое за объяснения

[Zvezdopad]

опять пришла суббота и нам с тобой охота кадриль потанцевать ;-)



Раскладка частей манекена на плоскость



Если помните, неделю назад мы порезали манекен.
Теперь хотелось бы увидеть, а что это такое у нас будет в плоскости?
Помните, Кроки у меня в облипочку, порезала я его всего на 4 части.
Центр переда, центр спинки и боковой шов.



Теперь я беру вот эту кнопочку
ЛК клик по той части манекена, которую хотим развернуть



------------------------
уточнение для дальнейшей работы, когда у вас будут более сложные конструкции. Подсказывает Кадрен
когда будут уже метки и линии - на самом деле нужно указать кривые и точки на 3д форме, которые должны развернуться вместе с поверхностью. Такие как метки рисунки или дополнительные линии. А поверхность так и так сама развернется. Т.е. на приглашение команды нужно перечислить все те линии на поверхности, которые мы хотим видеть на развертке.
-------------------------
командная строка спросила: укажите первую кривую , я указываю центр переда
командная строка спросила : укажите вторую кривую, я указываю боковую линию (она у меня не разъединена с плечевым швом)
потом жмём enter

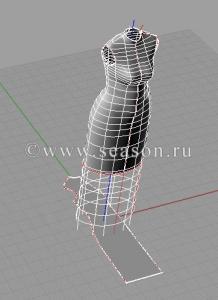

и к подножию манекена падает полочка
оттащите её, потом туда упадёт спинка, когда вы проделаете это ещё раз для спинки



в итоге 2 детали
1 полочка
2 спинка



две именно такие, каким был мой манекен.
Без формы выреза, без кокеток, без рельефов и подрезов.





Вы уже догадались, что можно резать свой манекен и раскладывать на плоскость, как душа пожелает, хоть в ромбик, хоть в полоску...
--------------
Теперь придётся основываться на своём опыте и чутье.
Что мы можем скроить по такой вот выкройке?
Платье из биэластичного трикотажа. Оно обтянет фигуру, повторяя все её контуры. Такое, пожалуй, подойдёт лишь для боди:-)
--------------



Следовательно
1. нужно найти оптимальную разрезку манекена, что бы потом можно было трансформировать её в любые лекала на плоскости.
2. надо научиться резать манекен т.о., что бы желаемые детали получались почти в готовом к употреблению виде.



Как правило, всегда идут комбинированным методом:
делают линии на манекене, режут его, и, если какая-то деталь кажется некорректной, подправляют линии.



Если вы шьёте пальто или платье , нужно отмасштабировать свой манекен с коэффициентом на тот вид прибавок, котрые вы закладываете.



Если это платье, лёгкое, и фигура худенькая, достаточно 4 см на СО. Сл-но, высчитывайте коэффициент, масштабируйте манекен. Режьте в соответствии со своими представлениями или, принимая во внимание весь свой опыт, и раскладывайте детали на плоскость.



Как подправить линии полученных лекал.



Во-первых, лекала нужно продублировать. И всю правку делать на копиях.
В этом нам поможет вот эта кнопочка

клик ЛК на неё, в командной строке запрос: укажите объект, указывайте деталь, она загорится жёлтым.



Перетаскивайте её на поле и начинайте с ней работать: подправлять в соответствии с вашими запросами. Не забывайте сверять кривые по длине после правки. Можете для интереса разложить её одним из скриптов, выложенных Добрушанкой - красивый мультик:-)



Давайте, попробуем?;-) Сделать трапецию из платья.



Для этого надо разгруппировать нашу полочку, а то все кривые на ней - одна кривая.
Помните значок рагруппировки?

Если не разгруппировались кривые тогда делаем вручную , вот этой командой

размыкаем контур нашего платья по углам,: на плече, на точках низа, у горловины
Все кривые должны загораться по отдельности

а вот, что получилось после конического разведения скриптом Добрушанки



и сбылась чья-то мечта на счёт платья-солнце;-)



Скрипты можно скачать в теме "Шитейный инструментарий для рино"



Расписан путь... действуйте. Калита уже разобралась и во-всю действует:-)



Кстати...если вы дошли до этой страницы, то...остаётся только пожать вам руку - вы уже не чайники.
Вы умеете почти всё, вы уже запомнили массу кнопок, вы уже ищите рамку для печати...вот она:-) и как ею пользоваться
остальное - только ваш опыт, работа и поиск интересующего в главной теме.



Пользуйтесь каталогом при поиске нужного вам, все ответы на все вопросы уже есть, каталог поможет разобраться с интересующими и найти их.



Нам остался рукав...



и быть может - брюки...но, спустя уже какое-то время.
Те, кто дочитал и сделал до этого места, всё остальное уже в состоянии сделать сами, потому, что это был самый сложный путь, и вы уже знаете ТАК много, что всё остальное - лишь дело времени

[Zvezdopad]

Как построить рукав, объясняет Natamoda
http://club.season.ru/index.php?s=&sho...st&p=274099



Как построить брюки , объясняет Murzilka
http://club.season.ru/index.php?s=&sho...st&p=282017



Вопросы-ответы по построению брюк с этого поста и далее

[Natamoda]

Вытачки плохо разворачиваются. Лучше делать разрезы на всю поверхность.
Об общих принципах разрезов хорошо написано в этой теме. Всё остальное - это конкретная модель. В каждом конкретном случае ищутся свои линии разрезов.

[ira0501]

Благодаря нашим учителям перестраиваю манекен уже в 4 раз.Теперь, как писала Ната, проверила все диаметры- получилось, а вот двигая даже фотки по контрольным точкам почему-то не сходятся вертикальные размеры. При ДТС 38 на манекене-43, при ДТс1-39,5 на манекене-47 и т.может так оставлять, не знаю?Хочется на фото, чтобы совпали все мерки, а потом будет легче в 3д.

[Natamoda]

Несовпадение очень большое. Странно. Даже не знаю, что сказать. Не может так быть. Несовпадения вертикальных размеров могут быть в пределах 1-1,5см, не более.

[Кадрен]

При ДТС 38 на манекене-43,

Вы случайно не в 3д масштабировали?

[Natamoda]

А опорный отрезок нужного размера?
Самые большой размер на виде в профиль - Дтс. (Который от 7 шейного позвонка) (Из тех, что можно сравнить) Он остаётся без изменения, после того, как вы отмасштабировали фотографии по опорному отрезку. (Можно сразу сравнить с меркой). Но учтите, что при измерении на фигуре возможна ошибка. Но погрешность, даже при ошибке в измерении фигуры), не может быть больше 1,5см (На бОльшую величину надо сильно постараться, чтобы ошибиться).
Дальнейшие двигания фотографий из-за перспективы только уменьшают размеры всех остальных кривых (Вг, Дтс1, Дтп1) со стороны горловины и плечей. Положение линии талии остаётся неизменным. Таким образом, если вы измерили фигуру верно, балансовые мерки на манекене не могут больше измеренных на 4-5см.
Если так получилось, значит вы где-то допустили крупную ошибку.
Ну ещё проверьте свой сантиметр на точность.
Во всех учебниках пишут, что, каким сантиметром измеряете фигуру, таким и чертите чертёж.
Рино строит точно эталонным сантиметром, остаётся подогнать под эталон свой.
Я балансовые мерки уже не измеряю, но "чайникам" получается, что нужно, хотя бы Дтс измерить, чтобы вовремя заметить ошибку.

[ollya]



Я балансовые мерки уже не измеряю, но "чайникам" получается, что нужно, хотя бы Дтс измерить, чтобы вовремя заметить ошибку.

Лучше не балансовые, они все- равно меняются от наклона фигуры, а длину от яремной впадины до шейной точки, она не изменяется, точно по телу идет.

[Natamoda]

длину от яремной впадины до шейной точки

Часть окружности шеи?
По-моему, здесь возможны очень большие погрешности.

[ollya]

Часть окружности шеи?
По-моему, здесь возможны очень большие погрешности.

Нет, шея здесь не участвует, это как длина линии сидения, только продленная до шеи, проверяла на разных фигурах, совпадает , даже при изменении наклона фигуры(красная линия на фото)

[Natamoda]

Часть линии скрыта на виде в профиль, нарисовать её можно, как угодно, а значит у неопытных могут быть погрешности в несколько сантиметров.
Как прижать сантиметровую ленту к талии, если руки заняты?

[Кусака Мадагаскарская]

скотчем к 7 шп-далее под ленту на талии просунуть, между ног, под ленту на талии спереди и до яремной впадины

[Natamoda]

скотчем

Человек вздохнул - скотч отлетел.

[Кусака Мадагаскарская]

лейкопластырем



момент-суперклей...способов много

Изменено 12 апреля, 2010 пользователем Кусака Мадагаскарская

[ollya]

Часть линии скрыта на виде в профиль, нарисовать её можно, как угодно, а значит у неопытных могут быть погрешности в несколько сантиметров.
Как прижать сантиметровую ленту к талии, если руки заняты?



Не видно, только то что под грудью, это маленький участок, при соединении видимых точек( на уровне Сг1 и Сг4) линия образуется сама .
Сантиметровые ленты у меня прикреплена жестко к линии обхвата шеи и заправлена под резинки. На уровне между линией Ст и Сг4 я их соединяю.

[Natamoda]

Я имела в виду участок между ног. У вас нарисована линия сидения для данного типа фигуры не верно. Обычно ягодицы полных фигур ниже, чем нарисовано у вас. Отсюда и погрешность.

Даже может ещё ниже, чем нарисовала я. Как угадать?

[ollya]

Я имела в виду участок между ног. У вас нарисована линия сидения для данного типа фигуры не верно. Обычно ягодицы полных фигур ниже, чем нарисовано у вас. Отсюда и погрешность.



Даже может и ниже линия, чем нарисовала я. Как угадать?

В том- то и дело, что мерки совпадают с точность до 0,5 см .Ягодицы ниже чем линия сидения, но лента идет по центру фигуры, не по ягодицам и брюки, естественно, нельзя по этой мерке строить - сильно врезаться будут, это только для контроля. Я ее не рисую, опять-же использую только то,что вижу, остальное как Рино построит через точку высоты ноги по внутренней поверхности.

[ira0501]

Сначало отмаштабировала фото по опорному отрезку.Потом выровняла все по диаметрам.Масштабировала в 2 д. Затем не сошлись размеры фото по горизонтали и масштабировала по scale uni form по оси х.( наверное это по 3д).Сейчас все опять переделала. Все равно ДТС-41.

[Кусака Мадагаскарская]

а опорный отрезок у вас находится на одном уровне с осью фигуры?
у меня было чуть позади-и вот результат-мой негодный пробник

[Natamoda]

Потом выровняла все по диаметрам.Масштабировала в 2 д.

На каком виде масштабировали диаметры?

[Djanna]

ira0501, а Вы не хотите, весь процесс вашего масштабирования зафиксировать с помощью UVScreenCamera (там настолько все просто, что не должно быть никаких сложностей), зато какое подспорье нашим Профи - не надо будет гадать что у Вас не так и тратить драгоценное время - и нам всем "чайникам" наука - поможет избежать многих ошибок!!!!! ..... Может я не права?????? Но это в качестве предложения.....
