3-D для чайников

[Murzilka]

Девочки, если вам по скринам трудно понять как и что надо обводить на фотографиях... вот здесь я выкладывала файл с манекеном - http://club.season.ru/index.php?s=&sho...st&p=257724
Там есть все, и обводка, и трехмерный каркас, и сечения, и поверхность... Все это можно пощупать ручками и посмотреть как должно быть... Можно также потренироваться на этом манекене - позатягивать поверхностью, поразрезать.. и .т.д. Короче, готовый тренажер для вас.. :)
Построение рукава там правда немного устаревшее, сейчас найден более оптимальный вариант, но основные этапы в построении рукава тоже можно посмотреть....



Granny, а зачем вообще куда-то переводить??? Здесь главное усвоить принцип, что указывать направляющие для сечений нужно всегда с одного и того же места.. Поскольку сечения прокладываются в несколько этапов, это правило должно распространяться на каждый этап !!! Допустим, если вы начали на первом этапе указывать вертикальные направляющие для сечений с середины спины, то и на втором, и на третьем, и на четвертом этапе, указывать направляющие для сечений тоже надо начинать с середины спины.. И тогда стрелочки обязательно будут находиться на одной линии, и никакой спирали не будет...
Если вам удобней, чтобы шов поверхности находился на боку, просто начинайте на каждом этапе прокладки сечений указывать направлящие начиная с бокового шва... И никуда потом его двигать не придется, шов будет именно на той боковой направляющей, которую вы указывали первой при прокладывании сечений....

[Granny]

Так и я о том же. Указываю направляющие с одной определенной линии. Нет не то что эти стрелочки вразнобой. Просто иногда почему то какие то из них не привязаны к одной вертикальной линии.

Изменено 22 апреля, 2010 пользователем Granny

[Кадрен]

У лофта есть опции
Automatic Natural помогающие обуздать стрелочки. А опция Flip позволяет менять направление и положение шва.

[ira0501]

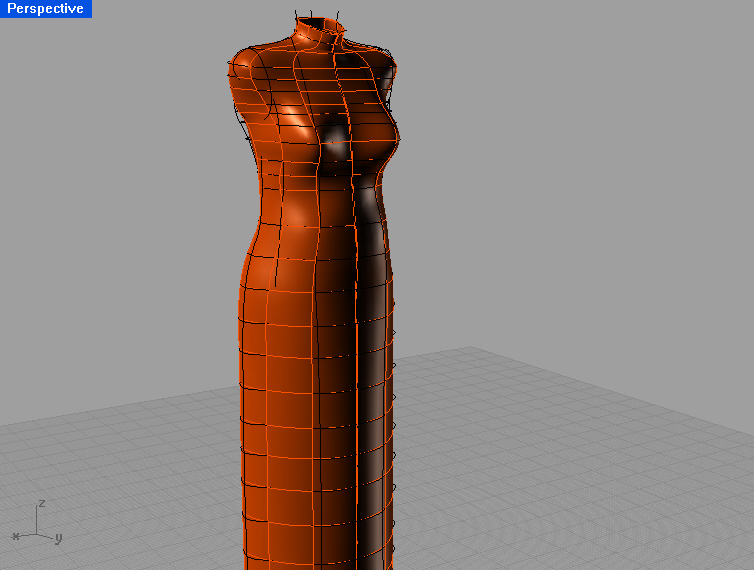

Уважаемые учителя! А теперь как?

[Natamoda]

У вас недостаточно вертикальных изолиний, срезается часть объёма по горизонтали.. Измените настройки лофта в таблице
В остальном всё в порядке. Поздравляю.
Теперь режете манекен по модельным линиям, масштабируете на свободу и шейте. У вас всё получилось!
Если хотите не такое плотное облегание по силуэту, внесите изменения на копии манекена, сгладив вертикальные формообразующие, а этот манекен вам обязательно пригодится

[Кадрен]

ira0501, поздравляю. Теперь у вас появилась виртуальная куколка, в которую можно играть.
Чем больше контрольных точек зададите, тем ближе к вашим образующим будет форма лофта. Но слишком увлекаться не стоит. Мне нравятся числа кратные 12.

[Zvezdopad]

Построение брюк от Murzilka

[ИрЧа]



Кликаем ЛК Control Points On, выделяем кривую, и кликая ЛК на каждой точечке выравниваем кривую, управляя стрелочками на клаве: вправо-влево, вверх-вниз...и таким образом приводим нашу кривую к скульптурности Микельанджело.

Столкнулась с тем, что при попытки работать стрелочками, крутится изображение, как при нажатии ПК мышки в окне Перспектива.
И еще. При выполнении команды Control Points On у меня создается вторая кривая. Так и должно быть?

[Кадрен]

Столкнулась с тем, что при попытки работать стрелочками, крутится изображение, как при нажатии ПК мышки в окне Перспектива.

Возможно у вас настроено Alt + стрелочка. Поменяйте настройки. Об этом было.

[ИрЧа]

При выполнении команды Control Points On у меня создается вторая кривая. Так и должно быть?

Девочки, повторюсь, две кривые после команды, это правильно? Они почти одинаковые.

[Granny]

А как она создается - рядом ? параллельно?.
И что такое почти одинаковые? Может это кривая на которой контрольные точки? Скрин разместите если можно.

Изменено 29 апреля, 2010 пользователем Granny

[ИрЧа]

А как она создается - рядом ? параллельно?.
И что такое почти одинаковые? Может это кривая на которой контрольные точки? Скрин разместите если можно.

После команды появляется вторая кривая, выделена желтым цветом

[Кадрен]

При выполнении команды Control Points On у меня создается вторая кривая. Так и должно быть?

Но по моему у вас на скрине другая команда.

[наташа25]

У меня вот тоже с кнопкой проблемы. При построении 3d кривых командой Curve from 2Views, в командной строке пишется Curve extrusion direction и кривая не строится. Перевела опции и ничего не поняла. Что нужно делать?

[Natamoda]

Исходные кривые должны быть строго в конструкционных плоскостях и заканчиваться на одном уровне по высоте. Даже небольшое отклонение, не видное невооружённым взглядом, мешает работе этой команды. (Где-то писала, как быстро выровнять, но найти сложно)
Есть ещё один способ не выйти из конструкционной плоскости.
Если вы нажмёте привязку к проекциям, то при всём желании не сможете отклониться при рисовании обводки, пока не отключите

[Кадрен]

Curve extrusion direction и кривая не строится



Нужно указать направление экструзии.
Когда у меня длины линий не совпадают, я использую команду Extrude straight, затем ExtendSrf и удлиняю экструдированную поверхность по нужной кромке вдоль продолжения недостаточной кривой. Затем командой Intersect нахожу нужную кривую.

[ИрЧа]

После команды появляется вторая кривая, выделена желтым цветом

Простите, ошиблась. При выполнении команды с мужиком Rebuild Curves NonUniform

[Калита]

Ирча, когда Вы вызываете Rebuild Curves NonUniform "мужика смолотком", то в настройках командной строки есть изменяемая функция DeleteInput yes/no. То есть можно выбрать Да -удалить исходную линию и Нет - не удалять. По всей видимости у вас стоит Нет - сохраняется и исходная линия, и уже откорректированная, с меньшим количеством точек, и они немного не совпадают.

Изменено 30 апреля, 2010 пользователем Калита

[ИрЧа]

Я уже поняла по описанию этой команды, она действительно строит вторую кривую. Про удаление поняла, спасибо.
В коммандной строке мы что-нибудь задаем? Максимальное отклонение? или максимальное количество точек?

Изменено 30 апреля, 2010 пользователем ИрЧа

[Калита]

Я ничего не задаю, но с количеством точек можно поэкспериментировать.

[ИрЧа]

Я ничего не задаю, но с количеством точек можно поэкспериментировать.

Понажимала, видимых изменений не увидела ))).

[наташа25]

Я ничего не задаю, но с количеством точек можно поэкспериментировать.

Если ничего не задавать, то может получится так что количество точек на кривой не уменьшится, а увеличится. Например если ваша нарисованная кривая имеет изначально 8 точек, а в опциях по-умолчанию стоит 10, то прибавятся еще 2 точки.

[наташа25]

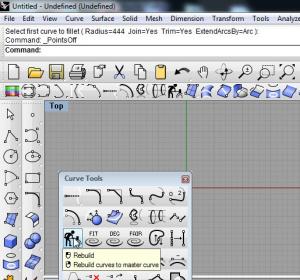

ИрЧа, а мне нравится уменьшать количество точек вот этой командой.
Там появляется диалоговое окошко в котором программа указывает сколько точек имеет ваша кривая(в скобках), а правее вы указываете количество точек какое вам нужно.

[ИрЧа]

наташа25
Понимать бы еще чего делаешь. Я сейчас, как слепой котенок тыкаюсь во все кнопки, плохо соображая, что к чему. Но некоторые вещи методом тыка уже хорошо запомнила.

[Кадрен]

а мне нравится уменьшать количество точек вот этой командой.

Это и есть "Мужик с молотком". Не нравится кривая, зовем его на помощь, он и перекует.
