Построение плечевых изделий методом трёхмерного манекена

[Кадрен]

Добрушанка, спасибо. В русской десятке все работает.



когда все на одной стороне легче и намного приятнее

Это точно.

[ollya]

. Выделяете набор тех поверхностей, которые нужно проверить на лицо-изнанку.

Хоть и привыкла уже строить сразу на лицо , а все равно скачала кнопочку , проверить перед расчленением никогда не мешает.! Изменено 27 мая, 2009 пользователем ollya

[Gecuba]

Спасибо большое за такие кнопки!
Очень нравится, что проверить можно сразу все поверхности, а не по одной!

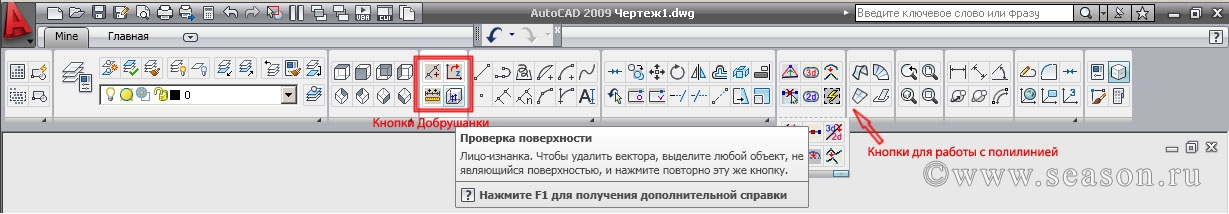

Встроила эти кнопки в ленту, так же добавила в ленту некоторые кнопки для работы с полилинией. Чтобы панельки не путались под руками.
Спасибо Лене за помощь!

[Кадрен]

Стояла у меня первая панель Добрушанки. После того, как установила новую панель кнопки поменяли свое назначение. Получается, что это уже другая панель. А я то чуть не снесла программу. Подумала, что акад глючит.
Есть у нас кто сидит в десятке? Нужна параметризация?

[Natamoda]

Ветка о лазерном сканировании выделена
Лазерное сканирование человека

Есть у нас кто сидит в десятке? Нужна параметризация?

Мне нужно заключение по параметризации тех, кто сидит в десятке. Что получается? Стоит ли переходить на десятку?
Обязательно попробуйте! И поделитесь впечатлениями.
Пока некогда осваивать новую версию, но если она стОит того, буду.



Надо уметь составить выражения для параметризации. Мне это не под силу. (Но у нас есть Добрушанка!!!! Она сможет составить любые выражения!!!)

[Кадрен]

Пока некогда осваивать новую версию, но если она стОит того, то буду.

Здесь осваивать почти ничего не надо. В основном все тоже самое, только еще добавлено новых возможностей.
Параметризация есть геометрическая и размерная. Геометрическая помогает выставлять правильно отрезки относительно друг друга. Что удобно.
Размерная позволяет задавать параметры и изменять величины согласно заданным выражениям. Удобство вижу в том, что можно один раз создать чертеж например с диаметрами и сохранить его как матрицу.
В следующий раз достаточно будет в нем изменить величины в таблице.
Также можно будет легко добавлять прибавки на свободу. Только "окружности" все равно придется перерисовывать или редактировать.
Работаю в видовых экранах . ПСК по виду. Параметризация действует.

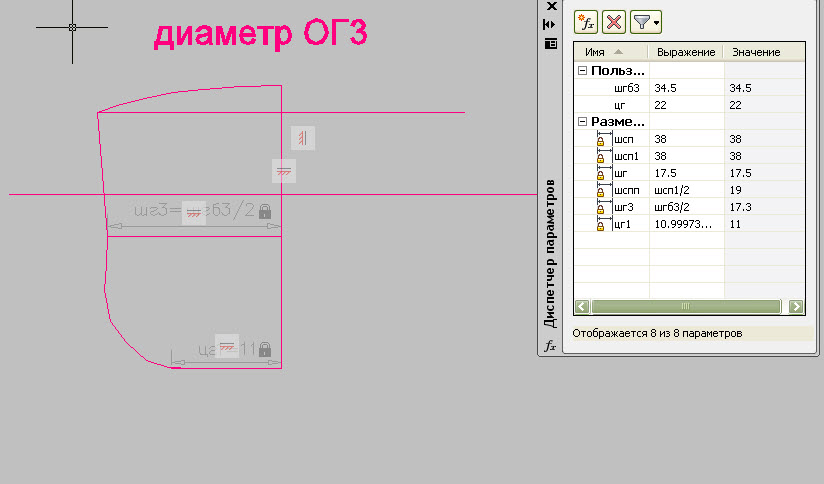

Вот как это выглядит

Все значки и надписи при необходимости скрываются и не мешают дальнейшей работе.

Надо уметь составить эти выражения. Мне это не под силу.

Да просто можно написать длина отрезка Шг=35. А когда клиентка поправится и надо будет переделать манекен. Исправить на Шг=40 и все. Главное каждому отрезку назначить свое имя.
Все оказалось гораздо легче, чем мне представлялось в начале.

[ggpetrova]

Извините,что засоряю тему.Может кто подскажет где найти рабочий 2010.3 дня качала,а архивы битые оказались.

[Кадрен]

Я уже писала, один из вариантов это найти знакомого студента, пригласить на чай с плюшками и попросить его зарегистрироваться на сайте автодеск и получить легально и бесплатно студенческую версию.
Неудобство в том, что при печати будет выводиться сообщение Сделано в студенческой версии. И это будет написано на всех листах. Но есть методы обхода этой неприятности.

[Кадрен]

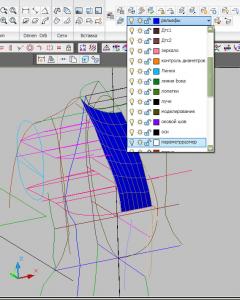

Кто знает, почему мог перестать работать макрос?

Кнопки из последнего комплекта Добрушанки загружаются, а векторный слой не создается. Хотя недавно все работало.

[Granny]

Кто знает, почему мог перестать работать макрос?

Может все кнопки удалить и снова загрузить. А вообще то он же создается на определееном слое "нормали" или вы этот слой уже по своему обозвали?
Я вначале решила попробывать установить без удаления тех старых кнопок. Очень хорошо работали кнопки лицо - изнанка, но перестали работать другие.
Удалила из макросов те первые. Все заработало.
А вообще то не знаю почему, но что то все время глючит. Но думаю сама программа. Изменено 1 июня, 2009 пользователем Granny

[Gecuba]

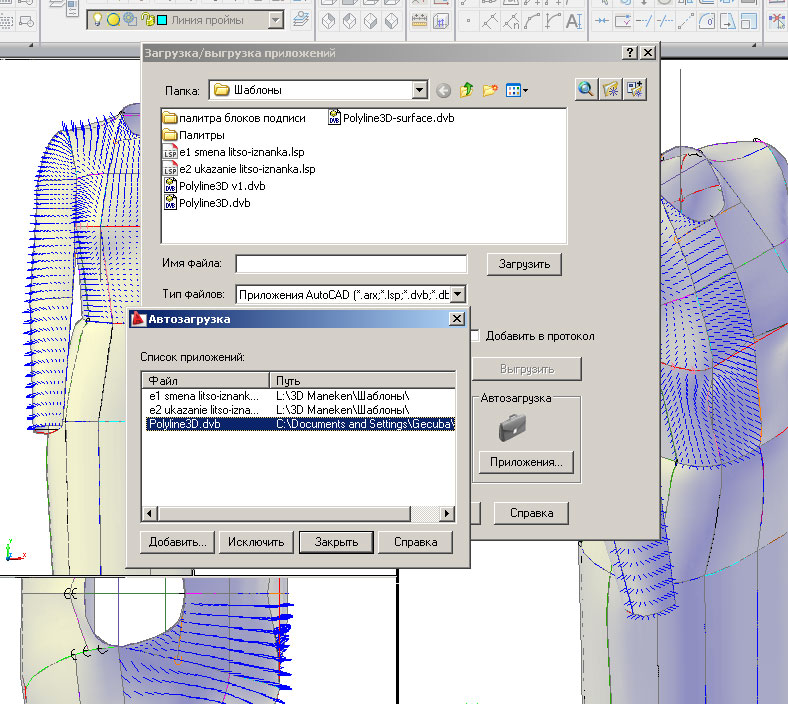

Кадрен, а в автозагрузку новый файлик добавили?

[Добрушанка]

Кто знает, почему мог перестать работать макрос?
Кнопки из последнего комплекта Добрушанки загружаются, а векторный слой не создается. Хотя недавно все работало.

Не работают все кнопки на новой панели? Что появляется в командной строке, когда Вы нажимаете на кнопки?

[Кадрен]

Не работают все кнопки на новой панели?

Все кнопки работают кроме этих двух, отвечающих за векторы.
"Команда: _-vbarun
Имя макроса: Init8_"
Это выдает командная строка.
Проверила старый чертеж, в котором кнопки еще работали. Тоже работает через раз, но там уже был образован векторный слой. А в новом чертеже не образуется. Причем если выделяю весь объект целиком в старом чертеже, то вектора появляются, а если выделяю только одну поверхность, то в первый раз векторы появляются, а потом проверить уже не могу.
Уже выгрузила старую панель, несколько раз выгружала и удаляла и снова ставила новую панель.

[Добрушанка]

Спасибо. Значит, проблемы в самой программе. Буду искать ошибки.

[Кадрен]

Проверила самый первый манекен. Все прекрасно работает. А в последнем все же даже слой не создается. Может быть такое, что программа не работает с одной поверхностью. Может надо создать несколько? А я решила проверять их по мере образования.

[Добрушанка]

Пришлите, пожалуйста, файл, в котором программа не работает.

[Кадрен]

Пришлите, пожалуйста, файл, в котором программа не работает.

Вот этот файл. Создан в 10 версии, сохранен в 2007
foremili1_s.zip
Есть еще одно подозрение. Чертеж сначала создавался как параметрический. Были наложены и геометрические и размерные зависимости. Но перед построением манекена все параметрические зависимости были удалены. Может этот факт как то влиять на работу макросов.
Первый рабочий чертеж (где макросы работают хорошо)не был параметрический.
Второй, в котором вектор работал плохо, был с использованием геометрической параметризации.



ЗЫ. Вообще ничего не понимаю. Создала свеженький темплейт, нарисовала произвольно поверхности. Вектор не создается.

[Кадрен]

Забыла предупредить. Я только начала работать с этим манекеном, поэтому там только одна или две поверхности. Я просто решила проверить.
Разобралась. У меня в некоторых чертежах при команде выбор не появляются ручки, а без них видимо вектор не создается. Если в чертеже при выделении сети ручки есть, то все работает. Теперь другой вопрос. Куда деваются ручки?

[Добрушанка]

Какой командой Вы строите поверхности? У меня в Вашем чертеже выдает, что это не PolygonMesh, а тип поверхности, с которым 2009 автокад работать не может. Я не могу получить координаты этого объекта.

[Кадрен]

"Команда: _edgesurf
Текущая плотность каркаса: SURFTAB1=7 SURFTAB2=7"



Попробовала проверить этот чертеж в 9аде, Пришлось заново построить поверхность, потому что из 10 он не увидел. Вектор создался. Переношу этот же чертеж в 10 вектора теперь работают.
Что то с командой выбор, причем не во всех чертежах. Так не хочется опять все переустанавливать.

[Добрушанка]

В Вашем файле и у меня команда выбор работает не корректно.

[Kalitva]

Natamoda, когда вы собираете детали после пепакуры в автокаде выравниванием, вы допускаете чтобы нахлест по талии был только с одной стороны и должно быть все-таки симметрично? И еще, у меня получилась очень большая плечевая вытачка на спинке, как ее лучше всего перенести.

[Natamoda]

Если шов и вытачка, то можно в сторону среза сделать бОльший нахлёст, чем в сторону вытачки. Если это рельеф, то равномерно располагаю..
Вытачку спинки разбиваю на многочисленные микровытачки с последующей сутюжкой. Если и это не помогает - то надо вводить рельеф по спинке.

[Кадрен]

В Вашем файле и у меня команда выбор работает не корректно

А если скопировать только один манекен в новое пространство, это может исправить ошибку?
Хочется понять откуда ноги растут. Создала отдельный чертеж только с поверхностями и тоже выбор - некорректно. В более ранних чертежах все работает.

[Granny]

Решилась проявиться. Спасибо в очередной раз Натамоде.
Все никак не могу придумать, что бы сшить себе ( дожила вот до такой жизни) Решила попробывать на бязи основку. Я в шоке. Чтоб так, на себя и сразу и даже не знаю, чтоб поправить. Одно огорчает - большая нагрудная вытачка. Даже с боковыми рельефчиками. Кудабеёзасунуть. Так не хочется от плеча вытачку, да и от круглых от проймы не в восторге. Обязательно, как придумаю, чем себя порадовать, покажусь.
В общем так - резюме. Мне Натамодины манекены очень нравятся, я как то сразу в них поверила, так как, хоть и были проблеммы с автокадом, но вот само построение доступно и понятно ( во всяком случае мне, как конструктору ).
Так что я вам всем очень очень благодарна.

Изменено 5 июня, 2009 пользователем Granny
