Построение плечевых изделий методом трёхмерного манекена

[Кусака Мадагаскарская]

знающие люди говорят, что построение лучше все таки проводить в автокаде, а уж моделирование в рино, вчера установила 9 русскую версию автокада- буду изучать

Изменено 21 сентября, 2009 пользователем Кусака Мадагаскарская

[И.В.]

Попробуйте зайти сначала в самую первую тему этого раздела - "применяем АвтоКад" - там столько ссылок на уроки, выложена методика построения основы юбки и т.д. Я начинала с этого и кое-чему научилась. Чуприна искала по поиску (Яндекс, Гугл и т.д) и заказала - из Питера первую часть прислали очень быстро, и вторую тоже через интернет-магазин. Пока не приобретешь навыки элементарного черчения - манекеном лучше не заниматься - увязнешь...
А вторая часть (по 3D моделированию, кстати, нашлась в Ростове)

Изменено 21 сентября, 2009 пользователем И.В.

[Кусака Мадагаскарская]

так как Чуприна на скачке нигде нет в свободном доступе, буду заниматься по самоучителю Жаркова, благо он к этой версии и написан

Изменено 21 сентября, 2009 пользователем Кусака Мадагаскарская

[Rochery]

Добрый вечер, я хочу у Вас спросить несколько воспросов.
Завтра ко мне приезжает подруга, с которой буду снимать мерки для построения 3Д манекена.
1. На каком уровне должен быть фотоапарат кода мы фотографируем клиента?
2. Вы все еще маштабируете фото в Автокаде с помощю блоков или можно обойтись Растер Дизайном?
3. Я уже собралась снимать очень мого мерок, но Вы выше сказали что столько мерок не нужно. Скажите пожалийста, какие мерки я должна снять?



Буду очень благодарна за ответы.

[Кадрен]

Если у вас есть Растер Дизайн, то можно и без блоков.
Мерки лишними не бывают, особенно на первых порах. Потом сами поймете, что вам нужно, а что нет.
Я хотела сделать материал по методике фотографирования, почти тоже, что показывает ollya, но если вам нужно срочно попробую описать в нескольких словах.
Я попробовала масштабировать по неподвижному объекту. нарисовала на большом листе картона горизонтальные линии. Картон положила на пол таким образом, чтобы линия была перпендикулярна какому то вертикальному объекту, у меня шкаф. На вертикали шкафа делаю метку, скажем 60 см где нибудь в середине будущей фотографии. Так, чтобы горизонтальная линия на картоне и вертикаль лежали в одной плоскости параллельно фотоаппарату. Клиентку прошу вставать и поворачиваться так, чтобы центральная ось тела была в этой плоскости. Будто в рамке.
Открываю фотографии в автокад, обрабатываю и масштабирую. Вот тут весь фокус. Вертикали масштабирую по метке на неподвижном объекте, а горизонтали "диаметры" по телу. Этот способ дает неплохие результаты.
Потом перенесу этот пост в соответствующую тему.
А уровень съемки наверно зависит и от изделия. Снимите с нескольких уровней. Для Плечевых, для юбки, для платья. С цифровиком это ведь не сложно.

[Natamoda]

1. На каком уровне должен быть фотоапарат кода мы фотографируем клиента?

Самые главные точки - это талия и уровень горловины и шеи.
Желательно снимать фотографии на этих двух уровнях. (Сама я ещё на уровне шеи не снимала - не хватает высоты штатива, но постоянно чувствую нехватки таких фотографий, потому что перспектива на снимках очень мешает понять расположение опорных точек на плече и шеи)
На первых порах снимала, кроме талии на уровне груди и бёдер, на практике убедилась, что эти уровни не важны и только мешают.

[Rochery]

Натамода, скажите пожалуйста, как измеряется "Дуга груди"?

[Natamoda]

Я от этой мерки отказалась. Измеряю выступ груди - расстояние по горизонтали от высшей точки груди до основания на уровне Сг4 , наподобие, как мы измеряем выступ живота.
Лучше эту мерку измерять на фигуре, а не на фотографии.

[ollya]



1. На каком уровне должен быть фотоапарат кода мы фотографируем клиента?
2. Вы все еще маштабируете фото в Автокаде с помощю блоков или можно обойтись Растер Дизайном?



1) на каком- бы уровне не установили фотоаппарат- обязательно запишите этот размер, а также расстояние от оси фотоап-та до клиента. Также запишите фокусное расстояние объекти ва( посмотрите в свойствах файла).
Потом , когда будет сравнивать построенный манекен с фотографией лучше сравнивать не виды Front, Left, Back, а перспективные виды в которых выставите соответствующие настройки камеры. (это в панели свойств)Получается более реальная картина.
2)Я сразу в Рино масштабирую отдельно по горизонтальной и вертикальной оси.

[ollya]

. Вертикали масштабирую по метке на неподвижном объекте, а горизонтали "диаметры" по телу.

Если поставить человека между вертикалями- (у кого, есть конечно возможность) в проем двери то ось клиента совместится с осью неподвижного объекта- у меня это косяки дверные и масштабировать можно будет все по неподвижной мерке.
Пробовала перемещать клиентов в профиль по этой плоскости чтобы линия косяков проходила через середину тела, выступающую точку груди, плечевую точку. Фотографии заметно различаются, но практической пользы не увидела, только посмотреть . Изменено 24 сентября, 2009 пользователем ollya

[Rochery]

Натамода, скажите пожалуйста, Сг - обхват груди, а Шг - ширина груди?
Я сняла все мерки и незнаю нужны ли все они в пострении манекена. Сделала 12 фотографии :на уровне бедер, талии, груди и шеи-плечь. Которые лучше изпользовать? По каким меркам лучше отмаштабировать фотографии?



ollya, я только сейчас увидела Ваше сообщение и ничего не измерила. Все расстояния знаю только приблизительно :(

[Natamoda]

Я сняла все мерки и незнаю нужны ли все они в пострении манекена.

Нужны не все. Снимаю мерок много, а применяю не все, пока ещё не остановилась на необходимом количестве. Много - не мало.
Фотографии на уровне талии масштабируйте по диаметру талии. Если установили Растер-дизайн, то и по длине спинки в проекции (если снимали такую мерку, я её вычисляю Вш.т- Вл.т.сз).Фотографии на уровне шеи в фас масштабируйте по диаметру плечей. Разные фотографии можно масштабировать по разному, учитывая, какая мерка там наиболее точная, чтобы определить вспомогательные мерки, которые не измерялись на клиенте.

[ollya]



ollya, я только сейчас увидела Ваше сообщение и ничего не измерила. Все расстояния знаю только приблизительно :(

Даже если приблизительно установить расстояние все равно разница заметна с плоским проекциями

[Natamoda]

Также запишите фокусное расстояние объекти ва( посмотрите в свойствах файла).

Где это посмотреть? У меня в файле написана только модель камеры.

[ollya]

Где это посмотреть? У меня в файле написана только модель камеры.

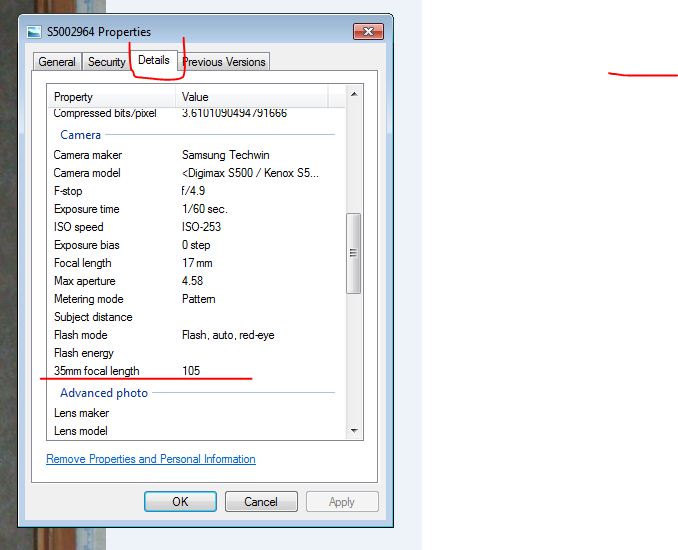

Надо нажать на фото правой кнопкой откроется окно свойств, там вкладка детали .Нужно брать фокусное расст-е в 35мм эквиваленте.Но при обработке фото часть информации о кадре может потеряться, поэтому я оригиналы сохраняю.

[Natamoda]

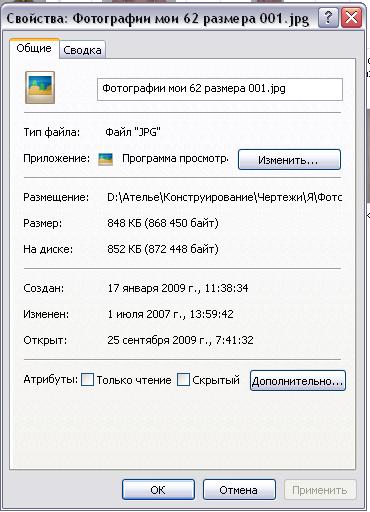

У меня такой информации нет. По-видимому плохой фотоаппарат.

Пощёлкала по всем окошкам, ничего не нашла
Фотография была не обработанная

[ollya]

У меня такой информации нет. По-видимому плохой фотоаппарат.

Пощёлкала по всем окошкам, ничего не нашла
Фотография была не обработанная

Может дело в программе просмотра?У меня сейчас просмотр через стандартный просмотровщик Window 7, до этого пикасой открывала. А в какой-то программе , не помню сейчас какой точно было такое окно.

[ollya]

Вот еще маленькие программки для обработки фото- могут также использоваться в качестве плагинов к фотошопу, я 2 себе установила - удобно. При запуске программы - видеопример -все наглядно.

[Natamoda]

Может дело в программе просмотра?

Попробовала все программы просмотра - везде тоже самое.

[Rochery]

Натамода, у меня тоже не показывает параметров фото. Есть бесплатные программы в каторых всe это можно посмотреть. Например:
http://home.pacbell.net/michal_k/exif_v.html
Вы импортируете в программу все фото и программа у каждой фото показывает ее параметры. А какие показывать Вы можете сама выбрать.
Есть еще вот такая программа:
http://www.takenet.or.jp/~ryuuji/minisoft/exifread/english/

[ollya]

Попробовала все программы просмотра - везде тоже самое.

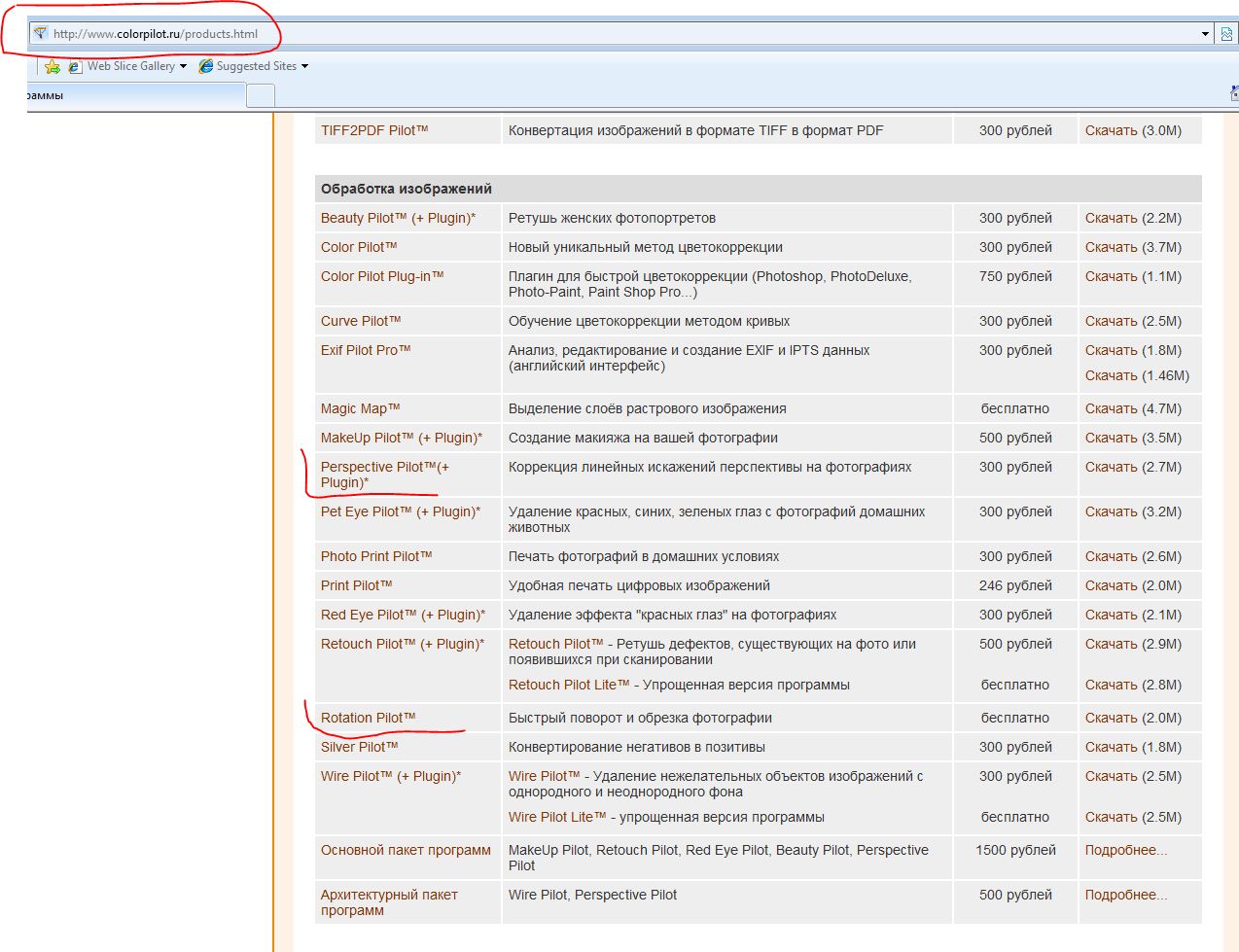

Заинтересовала программка исправления искажений перспективы. Она платная?

Да 300 рублей, я купила, но естественно перспективу по глубине она корректировать не может, только линейную по высоте. НО буквально 5 минут назад что нашла в Рино- по масштабированию по вороту и прочему сейчас попробую показать принцип, может и ненадо больше ничего.

[Natamoda]

http://home.pacbell.net/michal_k/exif_v.html

Установила, все сведения появились. Спасибо!

[ollya]

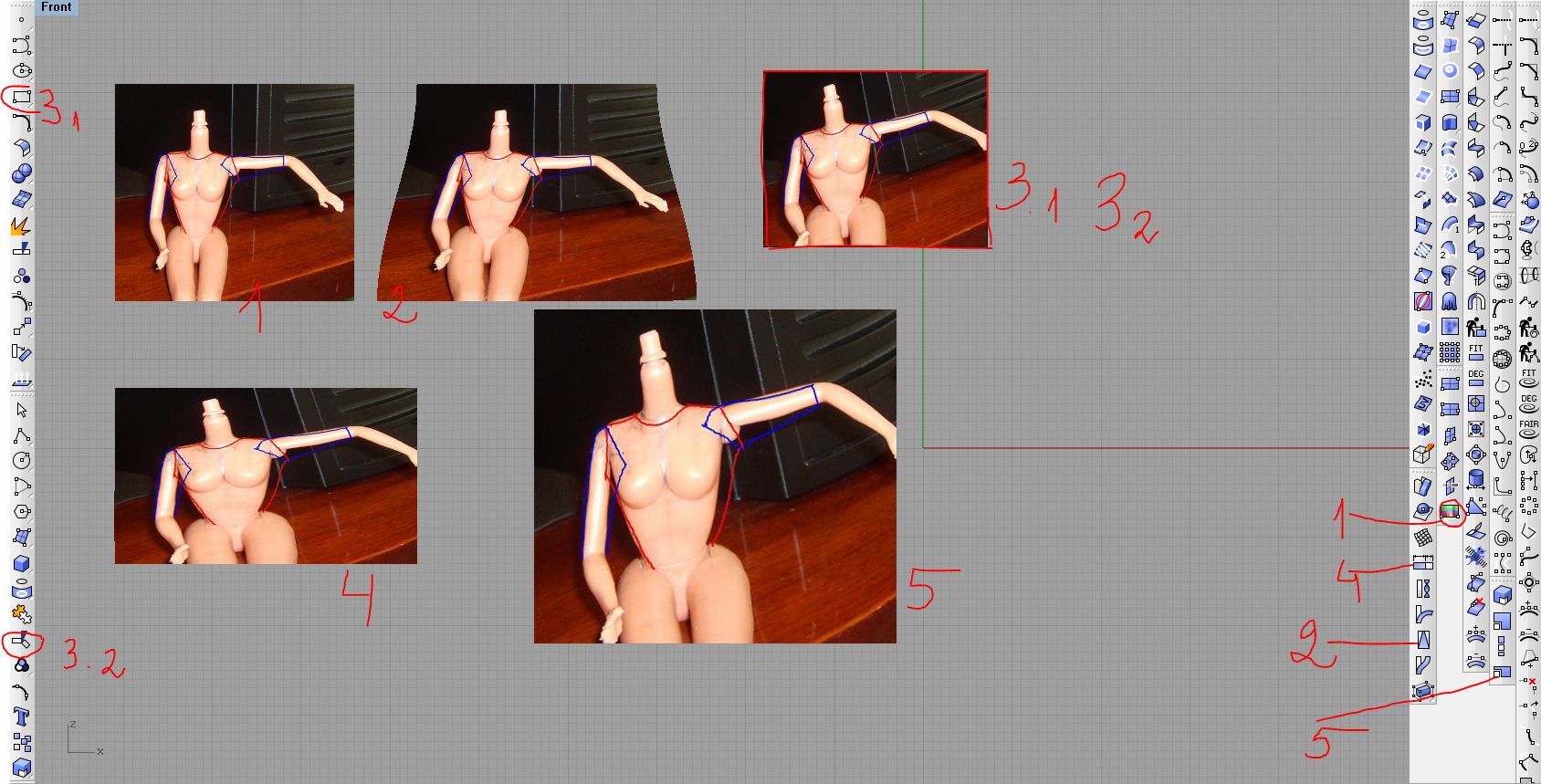

Показала последовательность действий и кнопки. Смысл в том, что когда фото вставляется как плоскость над ней возможны все операции доступные в Рино с объектами.

Панели из раскрывающихся панелей Move и Surface

[Natamoda]

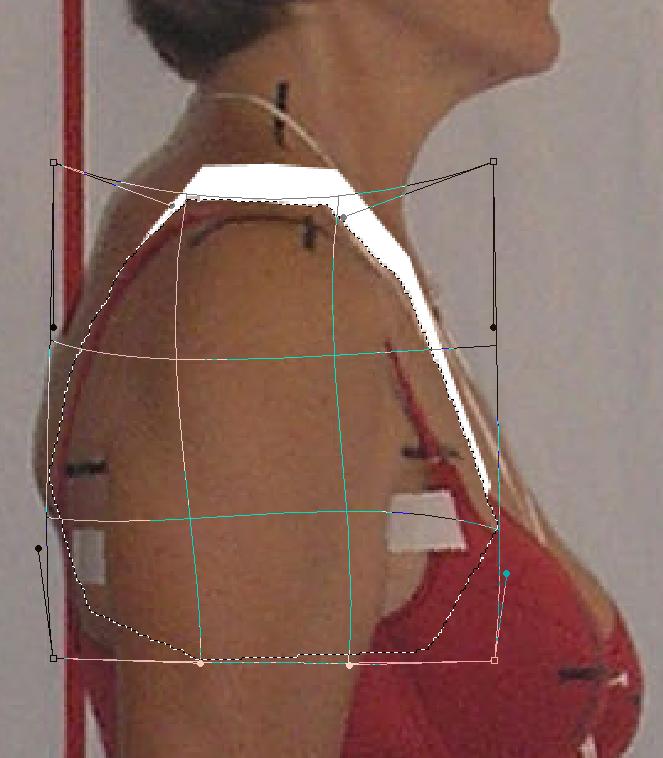

Можно попытаться изменить перспективу в плече-пройме в фотошопе (думаю, что можно и в Рино, пока не знаю, как), выделив этот узел.

Недостаток фотошопа, что по размерам нельзя редактировать, только пост-фактум измерить, что получилось. Сравнивать с мерками высот.

[ollya]

(думаю, что можно и в Рино, пока не знаю, как),

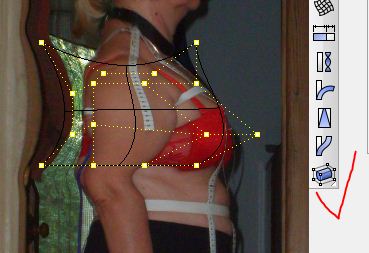

Коллективный разум- это сила! А ведь и действительно можно!!!! Сейчас попробовала поиздеваться над фоткой Эта кнопка может все- только в настройках надо покопаться
