Подготовка скана для загрузки в программы

[TMez]

arhimed, здорово, не выходя из Рино избавляться от шариков!

[Кадрен]

Эх, Архимед. Где же вы раньше были?
В английской версии это команда _SplitDisjointMesh

[arhimed]

Эх, Архимед. Где же вы раньше были?

Я раньше не знал, что эти шары вообще могут отдельно "выделятся", пока не увидел ваш фильм. А когда увидел, то только тогда начал искать эту возможность в Рино.

[tvo]

Эх, Архимед. Где же вы раньше были?
В английской версии это команда _SplitDisjointMesh

И не говорите, Катерина! Я удаляла с помощью обычного Explode, цветом не увлекалась и сразу совершенно не поняла - ну чем же эта команда лучше?
А теперь попробовала команду с подачи Архимеда и сразу оценила прелесть цветного скана.

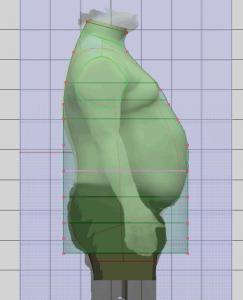

Посмотрите как удобно со скана сделать в Рино скрин на фоне сетки 10х10см, т.е. этакие фото фас и в профиль. Видно все детали. Дальше в Лукстейлор 3 такое фото чудесно подгружается, "синхронизируется" по фоновой сетке и используется как ориентир для размещения модельных линий, создания силуэта и прочее. Красота!

[Кадрен]

Я раньше не знал, что эти шары вообще могут отдельно "выделятся",

Оказалось, здесь не все просто. Если сеть плохая , то команда не сработает. В этом случае нужно проверить сеть _Check. Если появилось сообщение "This is a bad mesh", применить _MeshRepair. Команда автоматически исправит сеть."This is a good mesh". Теперь можно разделить сеть _SplitDisjointMesh.

[ira050175]

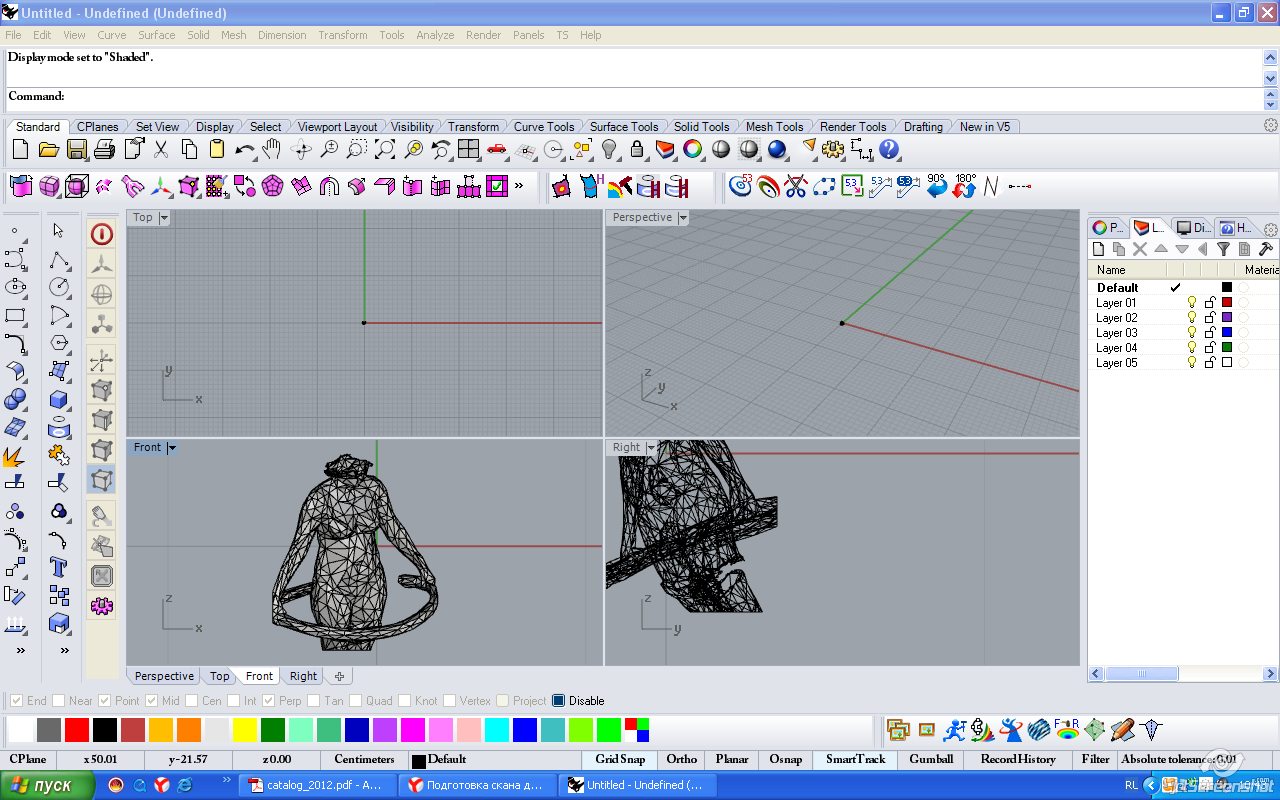

вот 1 скан,полученный за неделю из реми.На какую высоту его не перемещай,все равно будет дефект заполнения на скане в месте обруча.Вот и думаю достраивать или нет? С таким дефектом лука его не видит.

[ira050175]

такой же скан и в проге fusion.

[arhimed]

На какую высоту его не перемещай,все равно будет дефект заполнения на скане в месте обруча.Вот и думаю достраивать или нет?

Кого "его не перемещай"? Вы используете подиум?
Кинект (за один сеанс сканирования) относительно сканируемого тела (или наоборот, если есть подиум) нужно перемещать не только по кругу, а еще и по высоте (с одновременным наклоном).
Вы должны так производить перемещения, чтобы кинект увидел всю сканируемую поверхность. Особое внимание нужно уделить поверхностям шеи и плеч, подмышек и боков, внутренним сторонам ног.



Лучше еще раз сканировать, чем исправлять и достраивать.

[ira050175]

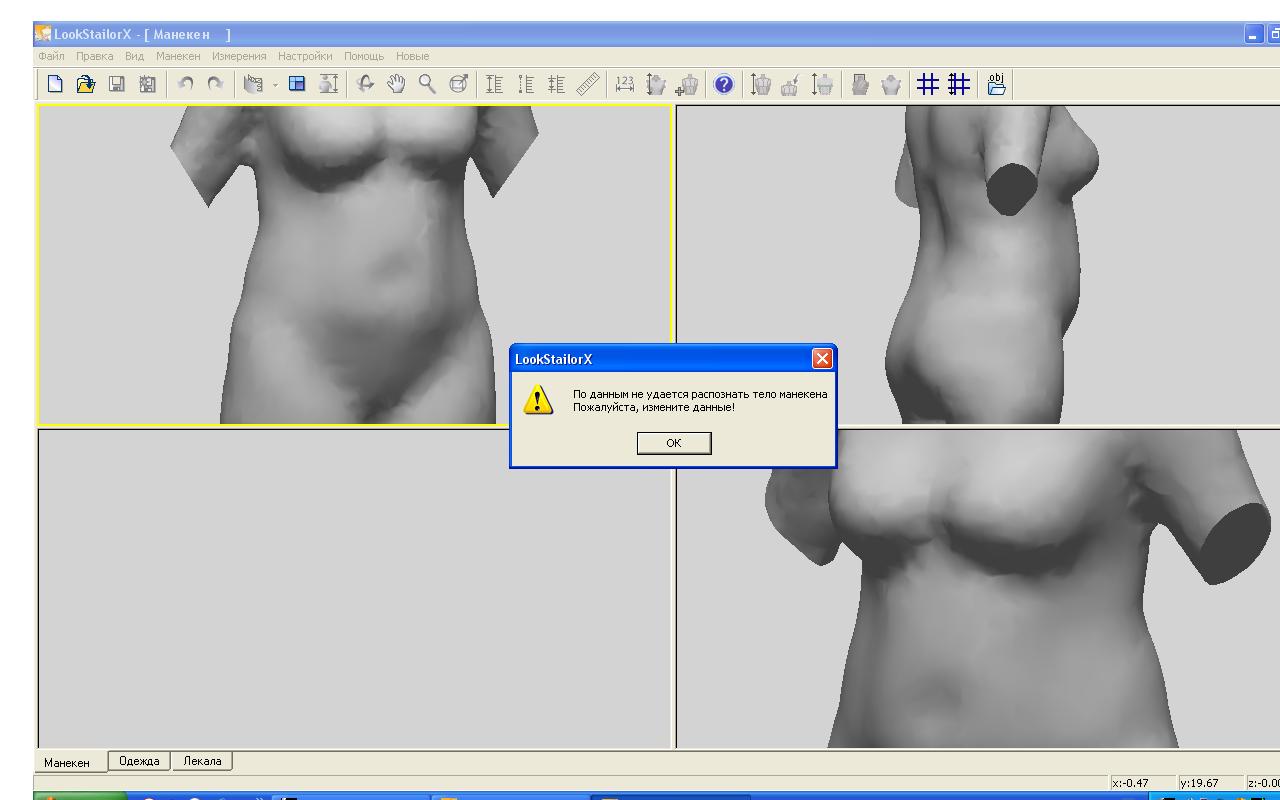

Вот достроила в программе мешлаб. Обработала в рино. Пытаюсь несколько дней загрузить в луку.Пока не получается. Вот думаю,может потому-что ассиметричен?

[Кадрен]

ira050175. попробуйте выровнять скан по осям. Он у вас в разворот получился. Или дайте обж посмотреть.

[Jizelia]

Можно ещё попробовать (сделав копию со скана) поукорачивать ноги.

[ira050175]

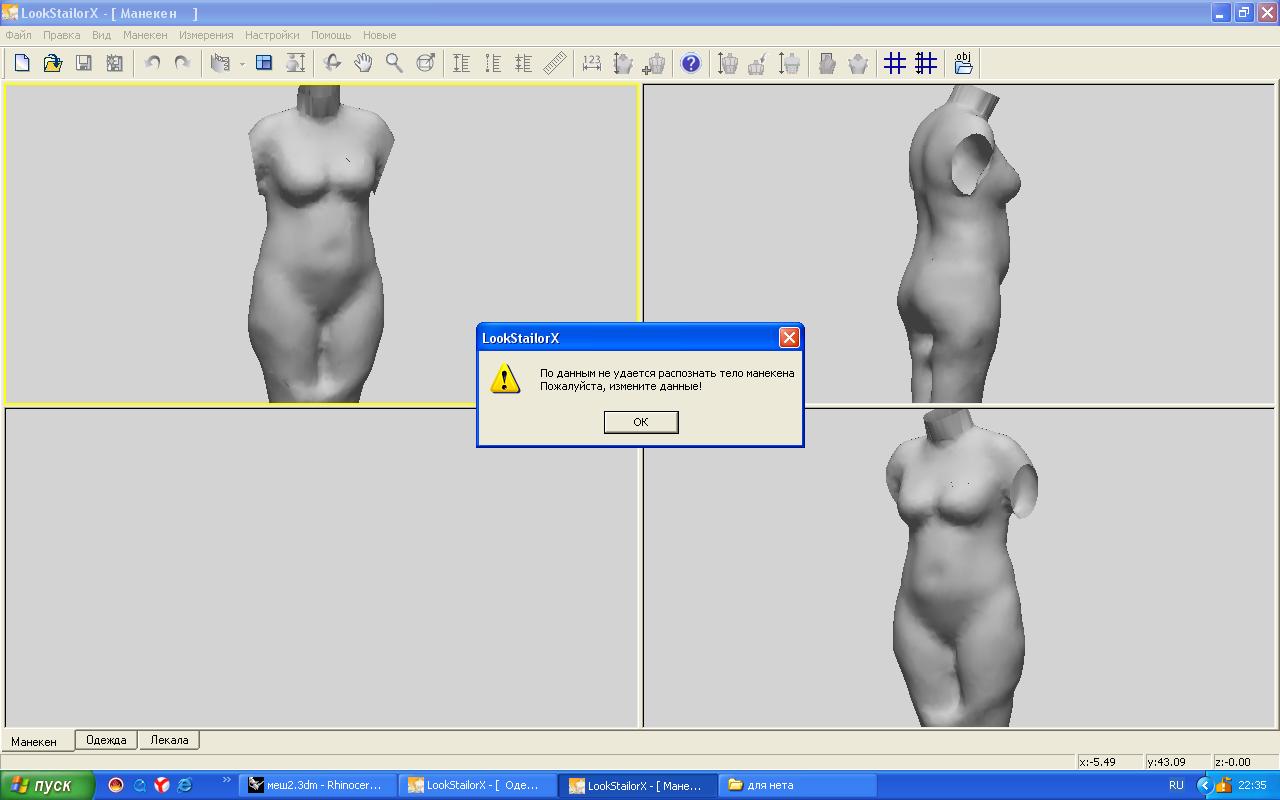

опять крутила и крутила его. Но не загружается. Хотелось бы понять в чем причина. Уже сделала из ассиметричного симметричный.
http://files.mail.ru/76A6015E2EC940918E7E06E1E30B4194

Изменено 16 февраля, 2014 пользователем ira050175

[Jizelia]

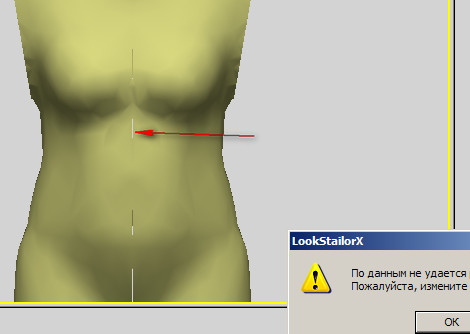

Я сканами не пользуюсь, но почему-то при загрузке в Луку посередине просматривается щель. Может это конечно и не играет роль.., но можно попробовать выровнять по оси Х, может быть тогда получится...

Изменено 16 февраля, 2014 пользователем Jizelia

[tvo]

Но не загружается. Хотелось бы понять в чем причина. Уже сделала из ассиметричного симметричный

Вы не очень корректно соединили по центру. Вот специально покрасила изнанку в красный цвет - видите дырку по центру шеи?

Кроме того, у Вашего манекена нет ног, т.е. он типа "Мисс". А типу "Мисс" надо проймы закрывать. Только те, которые с ногами типа "Nude" могут загружаться с открытыми проймами. Можно не закрывать проймы, но продлить немного ноги и повырезать лишние грани сетки между ногами.
И ещё он у Вас был наизнанку вывернут (хотя именно это может и не влиять на загрузку, не знаю точно).

[arhimed]

Хотелось бы понять в чем причина.

Дайте посмотреть ваш исходный скан, ("несимметричный манекен").

[ira050175]

Вот ссылка на скан.
http://files.mail.ru/A525A455ED3E4ECE8659484725555D8C

[arhimed]

Вот ссылка на скан.

Тут ваш манекен: 6_.zip
Манекен создан второй версией.
После того, как выставил по осям "на свой вкус", обрезал лишнее, вытянул шею, посмотрел "края" (_ShowEdges) закрыл проймы (_FillMeshHole) и экспортировал в 999_3.obj (третья попытка). :)

[ira050175]

Спасибо. Буду пробовать сама сделать,учитывая ваши замечания.

[ira050175]

вот продолжаю биться. Спасибо Руслан за ваш труд, но очень хочется самой разобраться почему лука не хочет принимать манекен. Он по осям выравнен,дыры закрыты,на изнанку не вывернут.

[uliana 50]

У меня было подобное с Евой из Оптитекса. Не загрузился пока не уменьшила количество полигонов до 1500,хотя с другими пробами манекенов грузился и с 3000,и вообще без уменьшения полигонов. От чево так происходит остается загадкой,ведь силует один и тодже.

[Кадрен]

ira050175, нормально загружается ваш скан после стандартной обработки. Ничего особенного не вижу. Разве что шея на вашем скрине кажется излишне длинной. Я не делаю более 7 см. Проверьте настройки обжа. Случается, что какая нибудь галочка потеряется.
Если нужно, файлы пока не удаляла.

[ira050175]

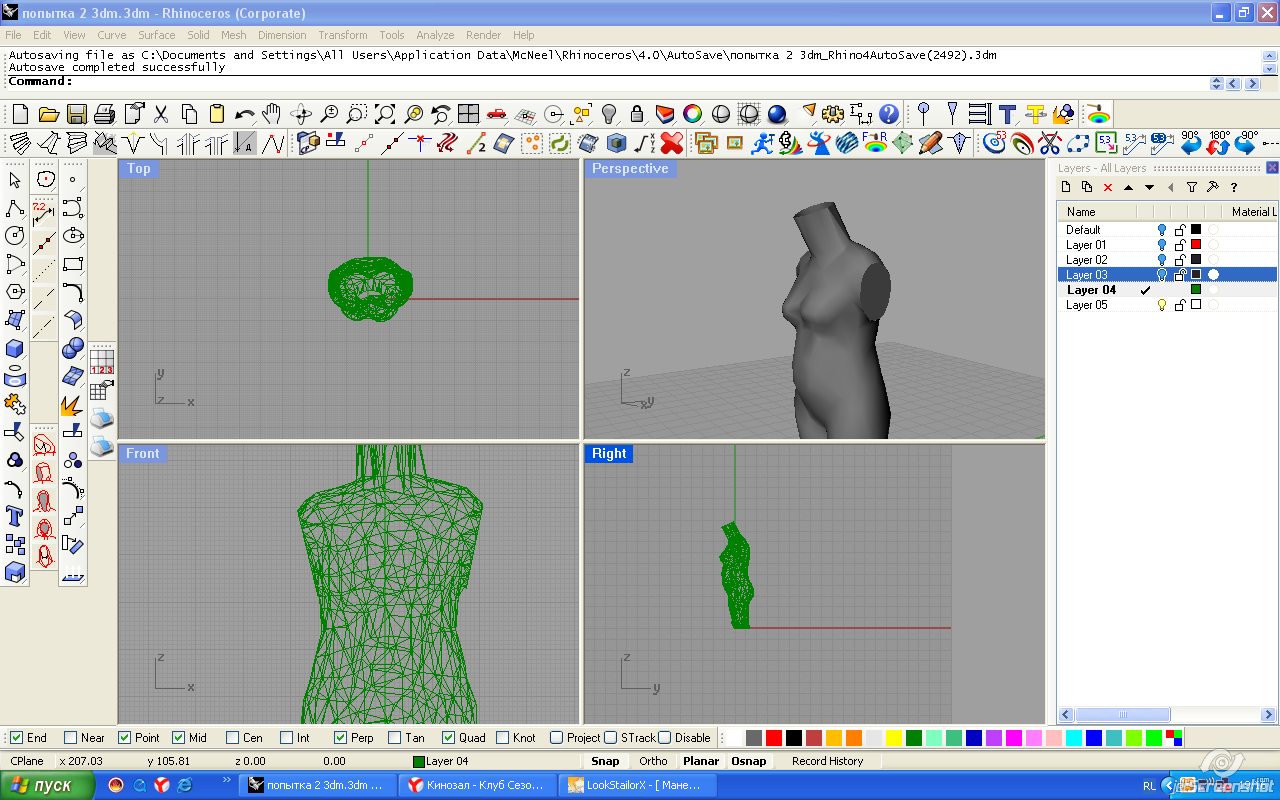

вот отрезала половинку,отзеркалила . Между 2 мя половиками образовался зазор. Командой объединение, сваркой эти 2 поверхности не соединяются. Кадрен, выложите,пожалуйста файл,посмотрю.

Изменено 25 февраля, 2014 пользователем ira050175

[ira050175]

Вот загрузился только с 5 версии. Но линии уехали,особенно по левой стороне,т.к. манекен ассиметричен.Поэтому надо сделать симметричный. Или может еще что-то сделать?

[tvo]

линии уехали,особенно по левой стороне,т.к. манекен ассиметричен

Если линии немножко "уезжают", то их просто можно поправить точками. В Вашем случае я бы попробовала загружать ещё, пока не получится ровнее. Асимметричность для загрузки в Лук не проблема. Он сам усредняет манекен. Вот, например, как у меня было:
http://club.season.ru/index.php?s=&sho...st&p=767254
Ещё примеры и обсуждение асимметрии можно посмотреть в той же теме. Посмотрите по содержанию: http://club.season.ru/index.php?s=&sho...st&p=638367
И ещё вопросик: почему Вы не хотите попробовать загружать ногастый манекен? Ногастые грузятся намного легче, даже из четвертой версии Рино это можно сделать без проблем. Сами расставите точки на менекене и получится красавчик.

Или может еще что-то сделать?

Неплохо бы заузить шею. Мне кажется, что у Вас в реальности она совсем не такая широкая. Возможно, это погрешности сканирования. Посмотрите ролик Кадрен, как она уменьшает шею с помощью команды Cage Local:
http://club.season.ru/index.php?s=&sho...st&p=808115

Между 2 мя половиками образовался зазор. Командой объединение, сваркой эти 2 поверхности не соединяются

У Вас не установлена программа 3Д-соат? Если установлена, то загрузите в неё с помощью авторетопо и всё соединится замечательно.

[uliana 50]

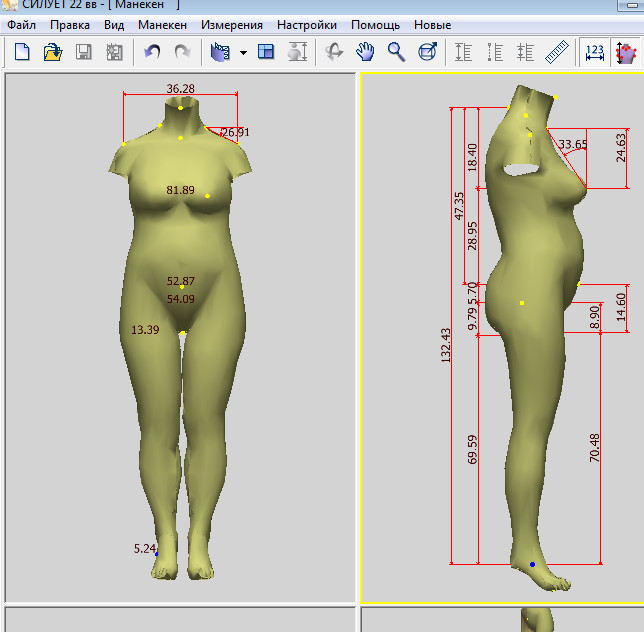

ira050175,у меня загрузилась вот такая красота с ногами,точки разбежались,но двигались.

Поигралась с расположением точек,манекен создался,подправила линии манекена и одежда создалась,и рукава и брюки.
