3Д сенсоры для создания трехмерной модели в домашних условиях

[Natamoda]

Попробовала и я

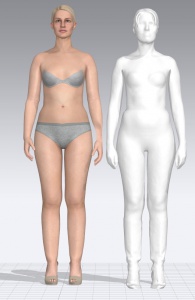

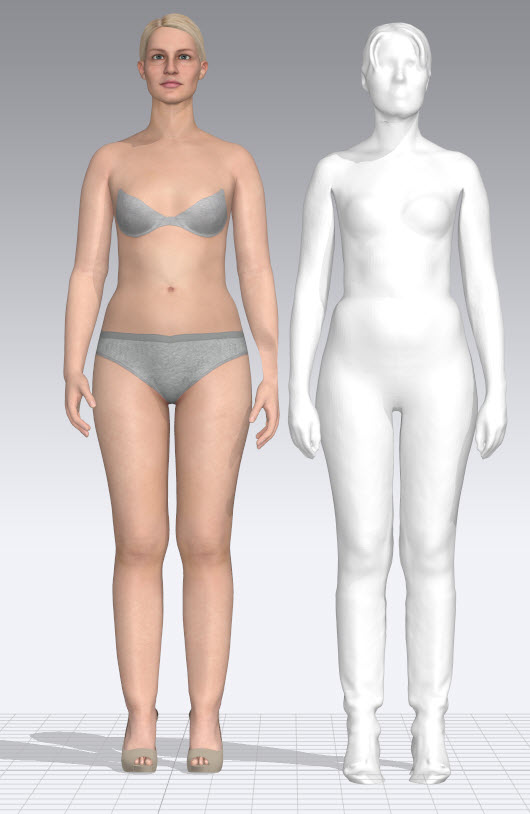

Использовала обработанный в Рино скан с отрезанными и приставленными руками
Не всё получилось, нужно поточнее трансфомировать дефолтный аватар к скану. У меня не получилось форму бёдер Мары подогнать под скан в верхних подушечках. Кисти рук не выставила правильно. Отсюда погрешности

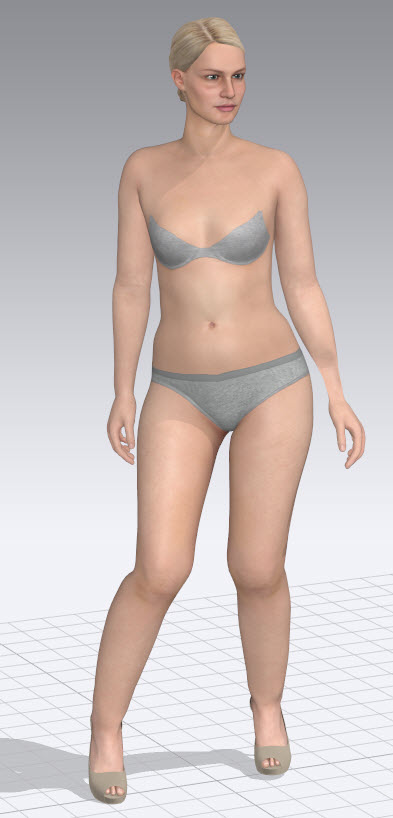

Но в целом, думаю, можно пробовать ещё. Созданный аватар двигается, меняет позы

Соответствие размерам не проверяла пока.
Но надёжней для меня использовать обработанный скан, который полностью соответствует размерам и осанке, чем конвертированный из скана аватар. В мелочах, на мой взгляд, он всё таки отличается от скана. Он больше подходит для создания общего впечатления от одежды в движении. А для проверки посадки лучше скан. Может, и ошибаюсь. Просто не хватает опыта и навыков.

[Кадрен]

Созданный аватар двигается, меняет позы

Теперь двигается? Сначала только позы менял.

Первая фишка - это стойка. но ее трудно описать словами, постараюсь в ближайшее время сфотать и расписать устройство.

Я сейчас использую как стойку вот такой девайс.
Стойка довольно устойчивая, не шатается. Ход мягкий.

[Natamoda]

Теперь двигается?

Я вообще не нашла вкладку с моушенами. Только позы. Не там ищу?

Дописано.

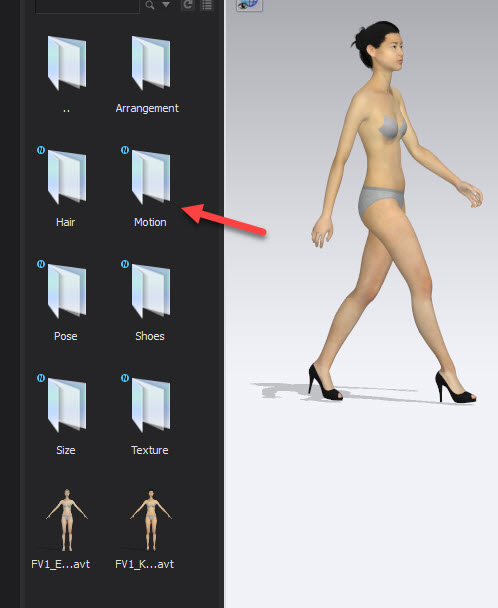

Нашла моушены только к двум (самым старым аватарам). К новым и тем более самостоятельно созданным их нет.

[ulalus]



У меня D 415 – она, я так понимаю, не сильно отличается от вашей.

А каким софтом Вы сканировали? У меня беда. Комп камеру вообще не видит, а на ноутбуке из всех возможных программ ее видит только последняя версия RedFusion, но она довольно дорогая. Что делать, ума не приложу. Буду благодарна за любую помощь! Изменено 8 ноября, 2019 пользователем ulalus

[Natamoda]

Теперь двигается? Сначала только позы менял.

Нашла!

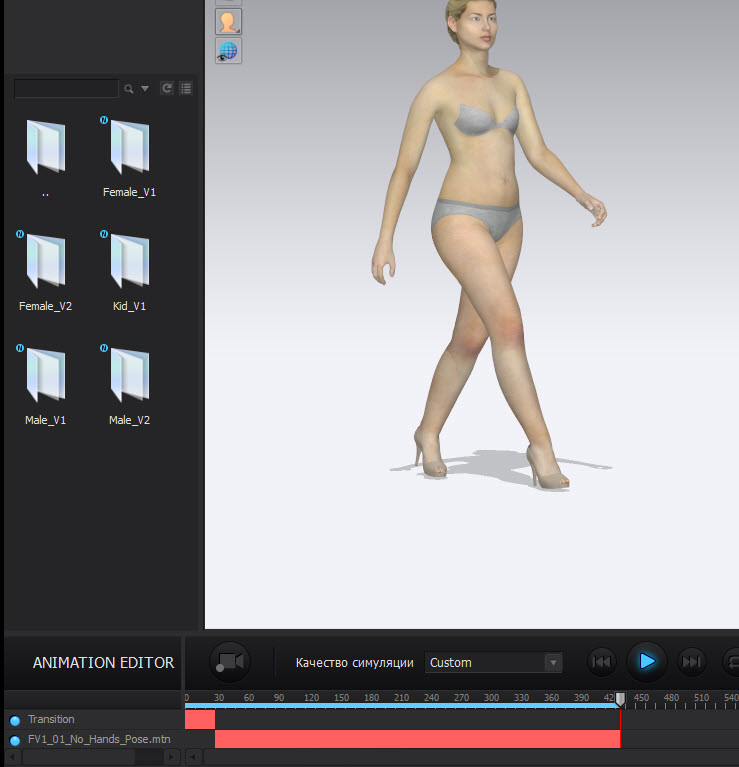

Если в пару к скану взять старые аватары, в папке которых есть моушены, то и вновь созданный аватар движется

Правда, одежда слетает. Опять что то не знаю...

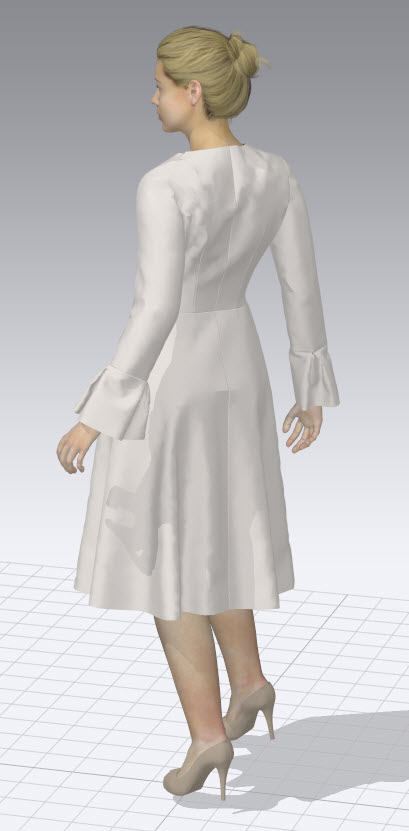

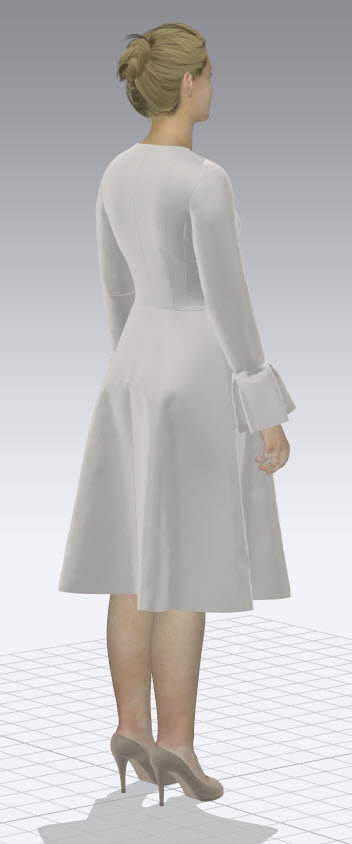

Подменила скан на вновь созданный аватар
Посадка платья почти не пострадала, что радует
Зато можно посмотреть на изделие в разных позах, что для клиентов будет приятнее

Скорей всего, буду пользоваться новыми возможностями!
Ещё бы научиться платье не терять с включёнными моушенами

[dugara]

У меня беда. Что делать, ума не приложу.

Посмотрите ЛС

[Natamoda]

прилепила руки от Клошного аватара тех же пропорций, что и исходник.

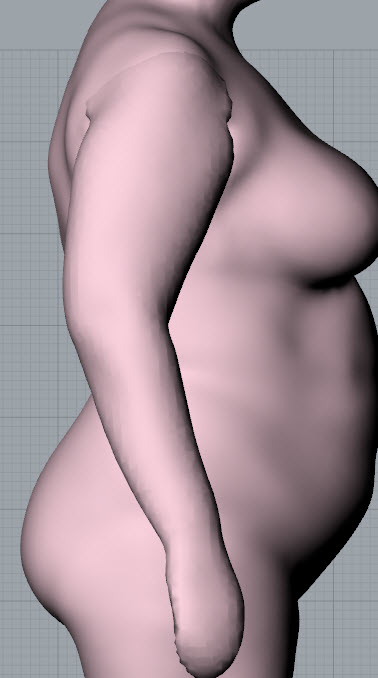

Сейчас работаю со сканом, у которого руки развёрнуты назад (часто встречается у полных)

Я бы не брала клошные руки, стараюсь сохранить все индивидуальные особенности не только в торсе, но и в руках. Конструкция рукава зависит от формы и положения рук клиента.
Пока не делала аватар из этого скана. Надеюсь, что конвертация сохранит все особенности фигуры.

[dugara]

Добралась до компа…
Мои муки со сканированием обходом вынудили или вдохновили на подключение мужского мозга по «изобретению» стойки. Вариантов было много… ставили – снимали и «докреативились», - сломали шаровой механизм камеры… не сразу разобрались в его устройстве и уже приготовились кухонный шаровой кран потрошить…. Для обладателей этого устройства на заметку – очень ненадежно – хрупкое создание. Там красненькая пимпочка - фиксатор - ее лучше сразу закрепить дополнительно.
Искали варианты стойки, но все было не то, пока не наткнулись на этот магазин:
https://www.krepmarket.ru/

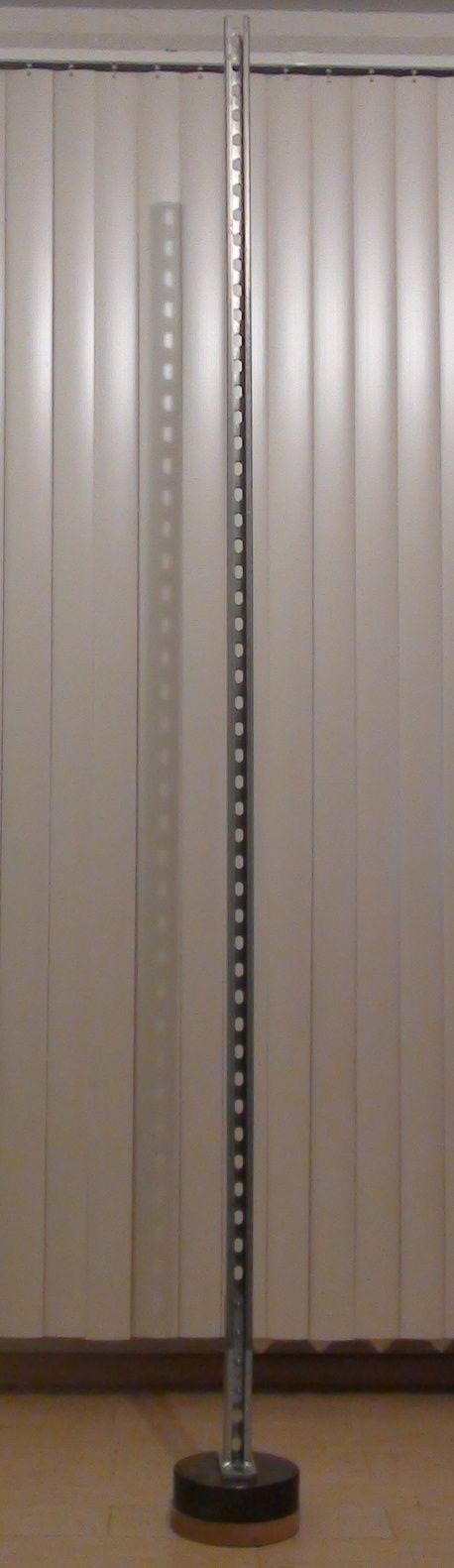

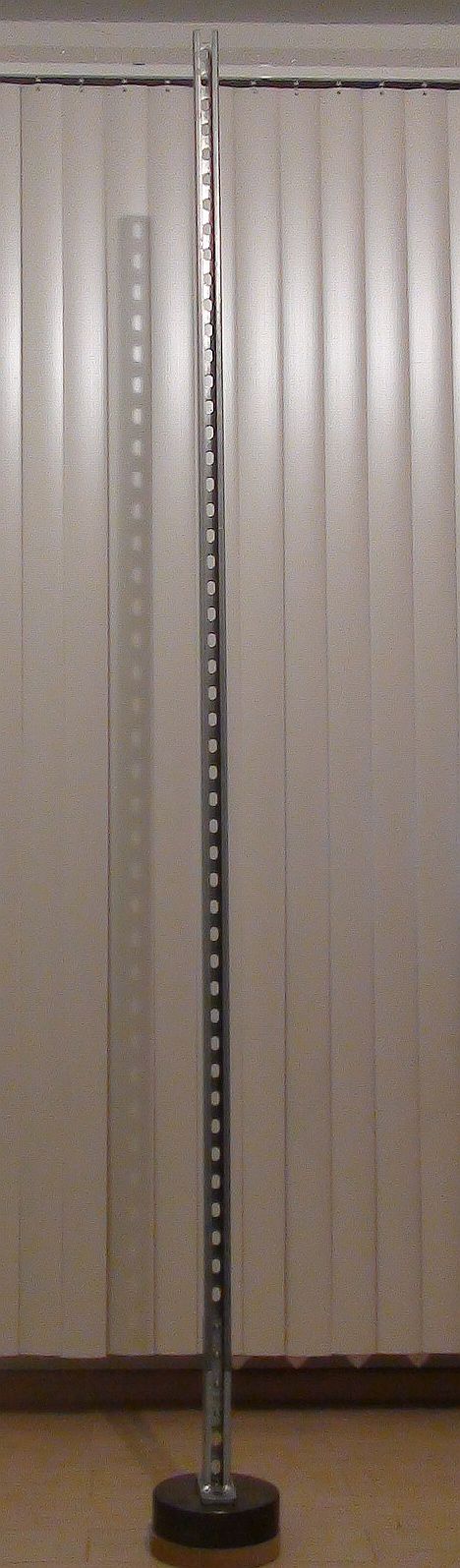

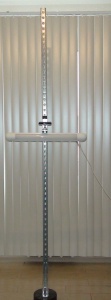

В результате: сама стойка выглядит так:

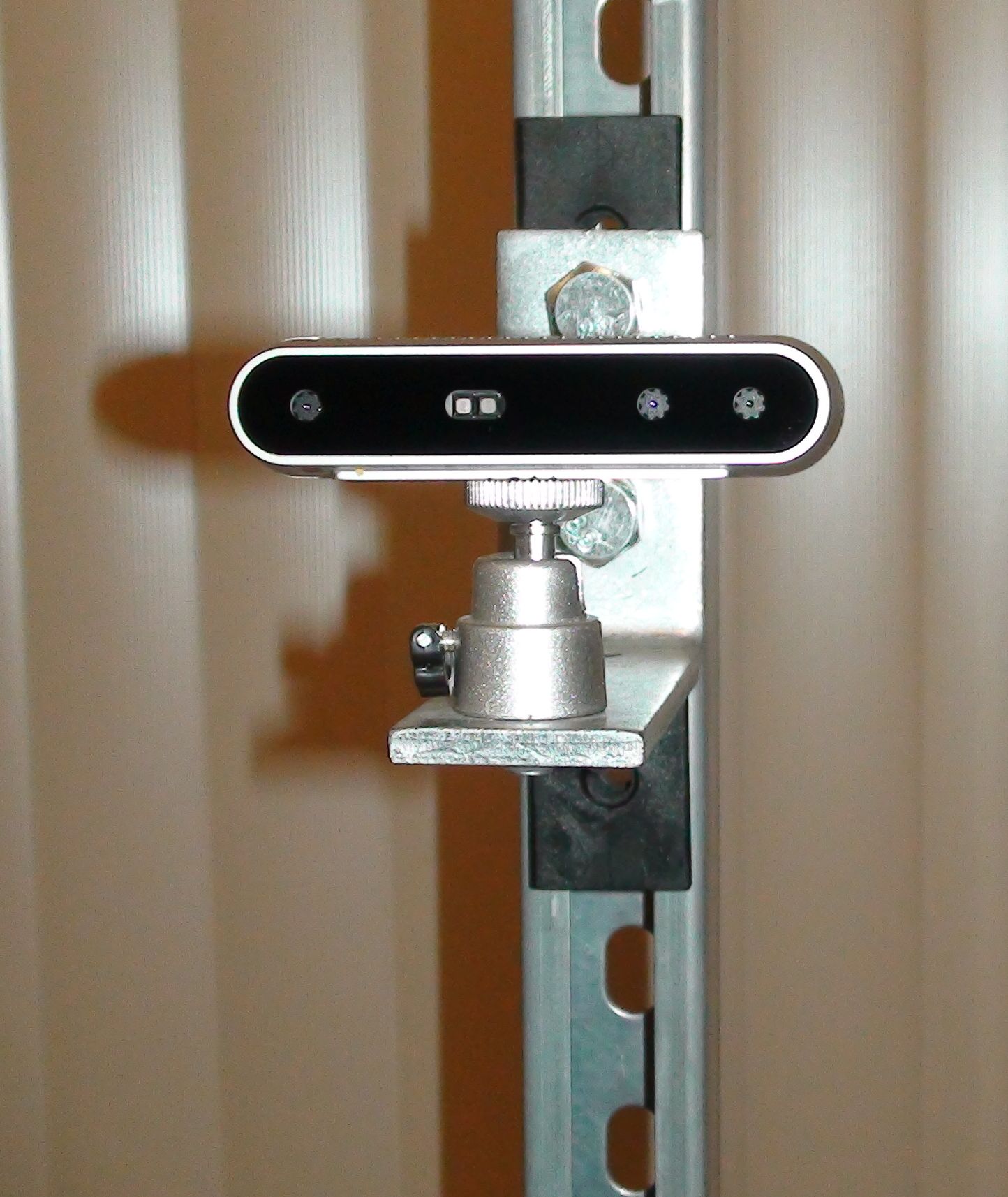

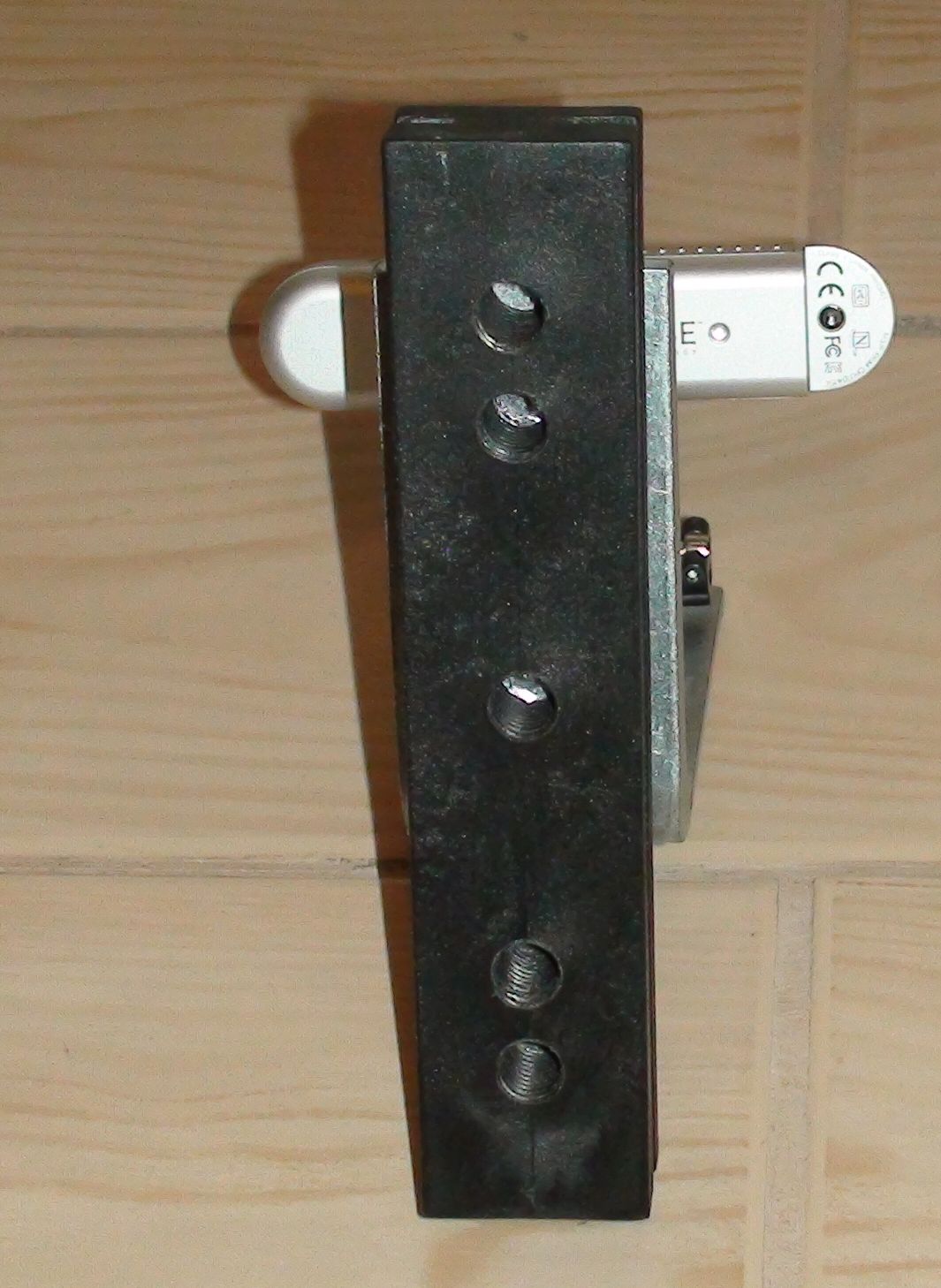

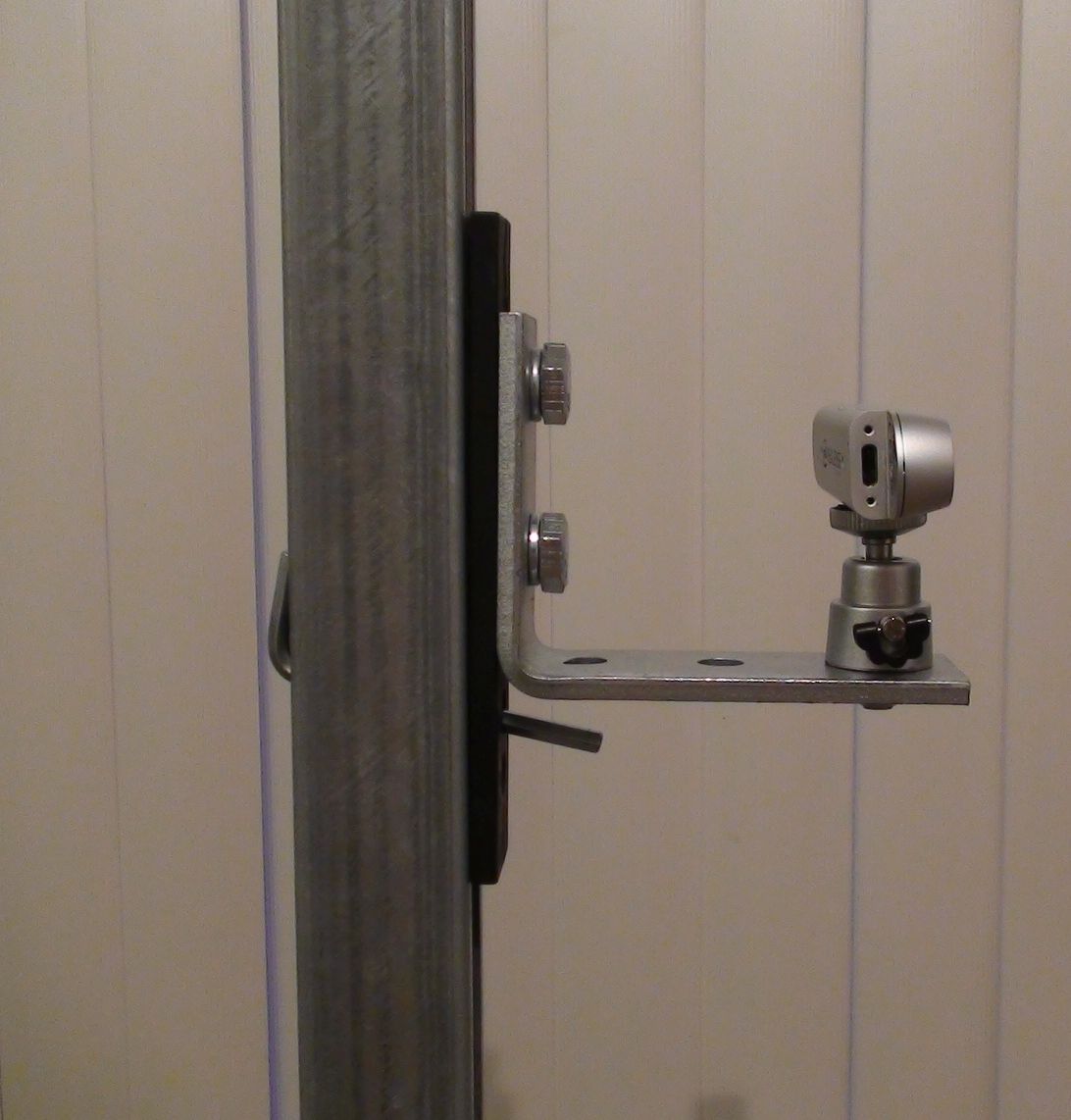

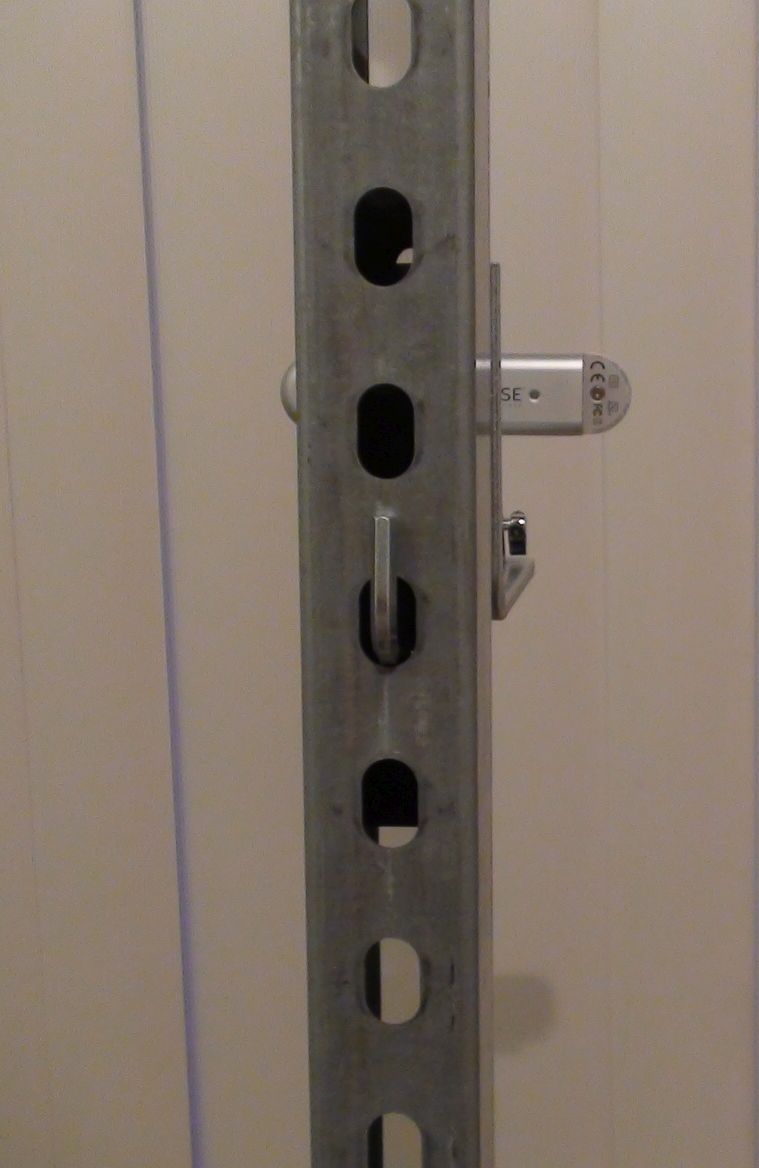

Высота 2 м. В магазине несколько вариантов - тоньше/ толще, ниже / выше - цена +/- 2000р. На сайте магазина не нашла артикула - наверное, не все там выставлено. Там же к ней вставыш с пазами (тоже разные), губчато-пластиковый - идеально ездит / скользит по стойке. К нему закрепили камеру на уголок

Камеру можно останавливать в любом месте, вставляя хоть карандаш, но «красивше» таким фигурным ключом.

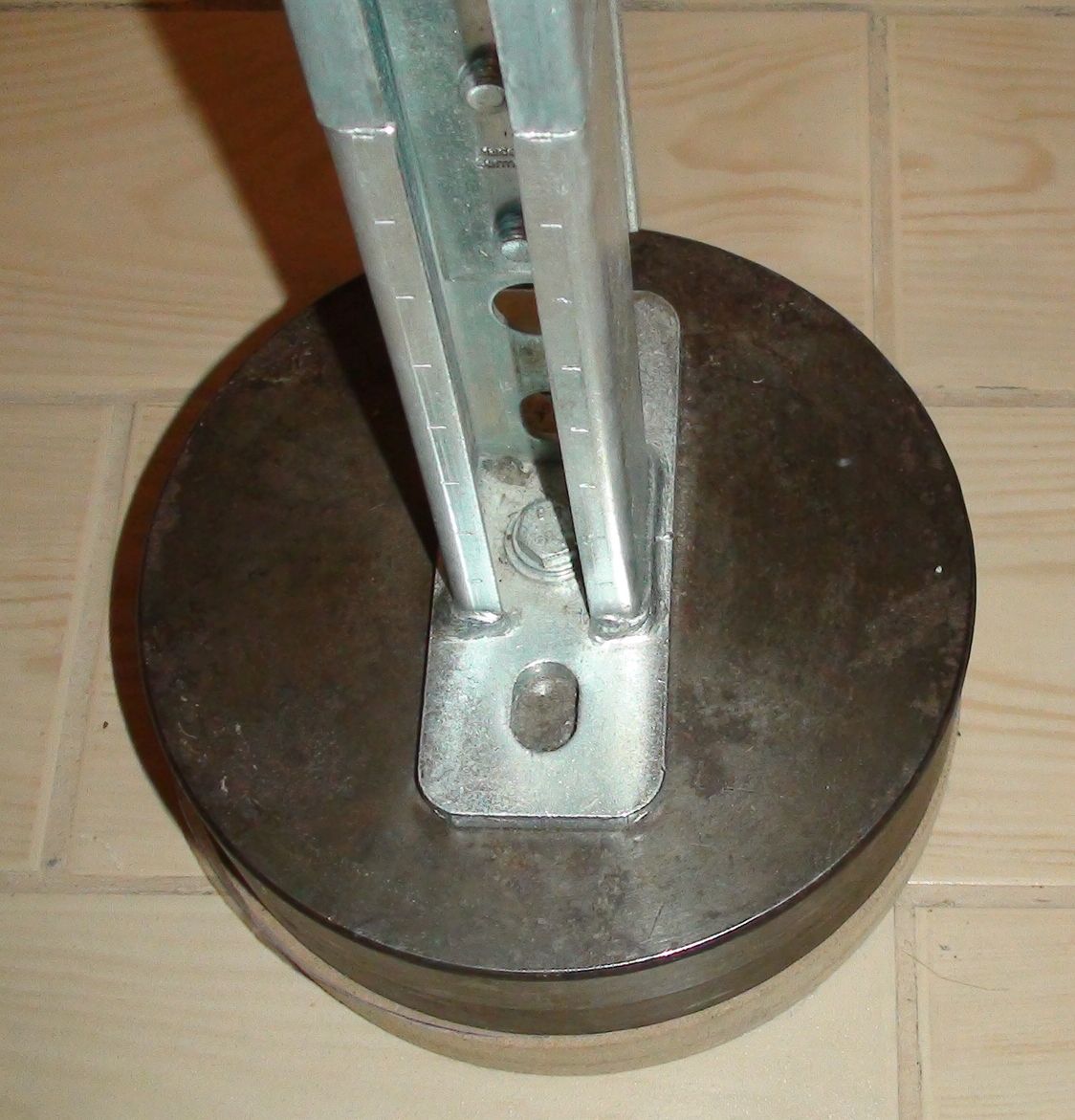

Вопрос: как эту «палку» поставить ровно и чтобы не шаталась? В ход пошел давно проржавевший и валявшийся без надобности 10 кг блин от гантели для надежности!

и выпросила / отобрала у знакомого «вольного художника» подиум от

У этого подиума оказалась металлическая резьба. Всю эту конструкцию закрепили болтом «насмерть». Стоит - не шелохнется….

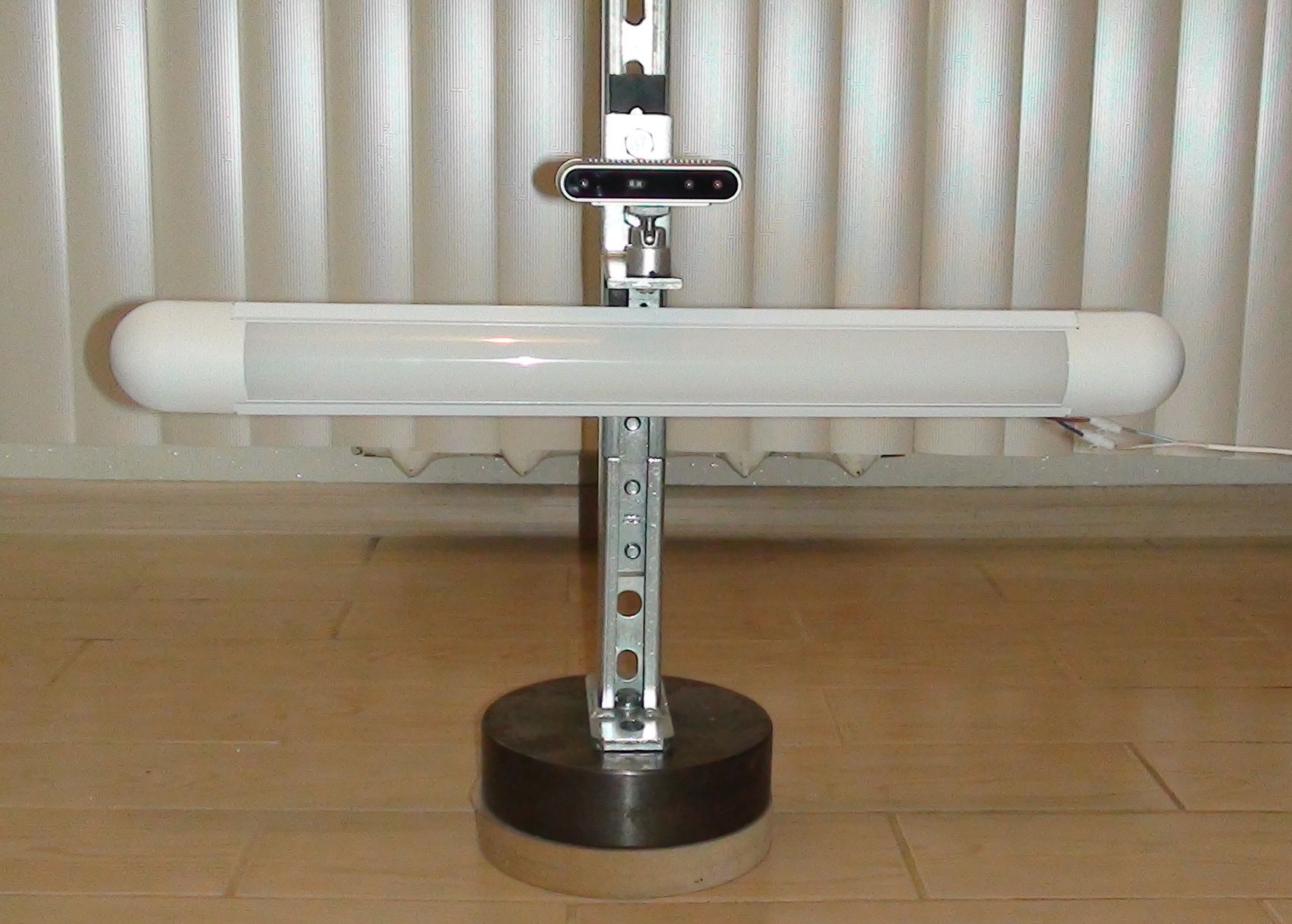

Пошли дальше - с освещением - камера капризная оказалась… Аrhimed, спасибо за наводку по светодиодному светильнику. На лампе указано БЕЗ пульсаций - не дает теней. Температура цвета тоже указана, но не желтый и не синий свет, а какой –то нейтральный. Крепится на тот же уголок, что и камера и ездит вместе с ней плавно, практически без люфта, подсвечивая то место, которое на данный момент сканируется.



Правда, мощность 18 Вт… мне это ни о чем не говорит, но теперь я знаю, что этого много.
В связи с тем, что приходится размещать стойку слишком близко к сканируемому объекту, лампа оказалась чрезмерно мощной - дает ребристость на скане. Пришлось пока снять ее, но ставлю чуть подальше.

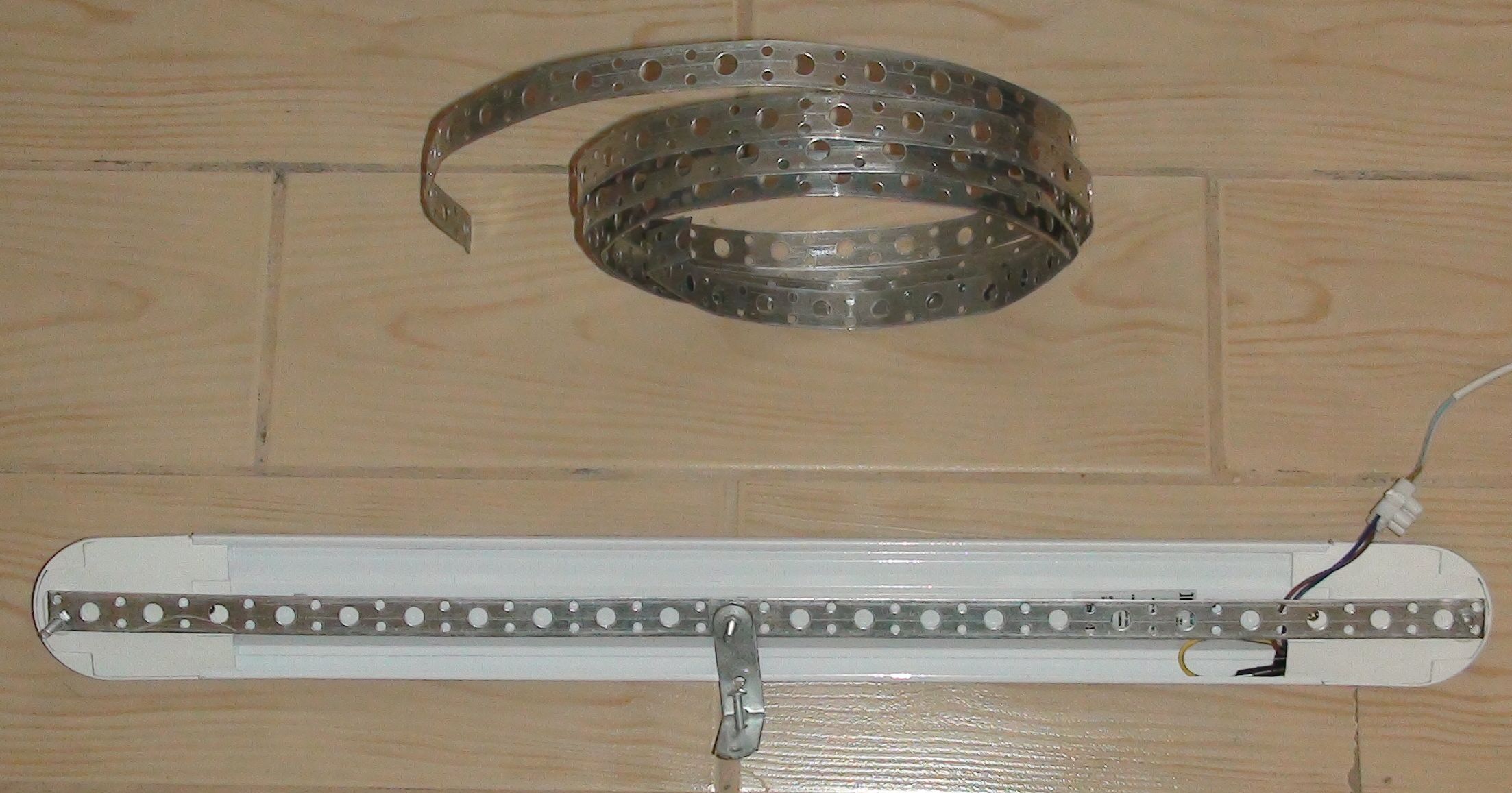

Знаю теперь много новых слов: монтажная металлическая лента – с ее помощью крепили подсветку.



Опрометчиво прозвучала мысль, что можно подумать / приделать моторчик, чтобы само ездило… Я это запомнила, но на данном этапе мне не надо: сейчас для меня важно управлять процессом - для каждой фигуры акцентировать / останавливаться на «особо важном» месте индивидуально.



P.S. Тоже мне не надо, но, если бы… на эту стойку можно разместить хоть 3, хоть 5 камер, вынося их ближе / дальше, вперед / назад , влево / вправо на уголках.



Удобство еще в том, что вставыш с камерой снимается через верх одним движением руки, т.е. разобрать / собрать + подключить к компу – 3 мин, а с подсветкой - 5 мин. А так стоит вот такой кЫпарис – никому не мешает..



Про маркеры на теле помню, но снесла все сканы - поищу где-нибудь на внешних носителях или скоро запланированы новые сеансы и покажу….

Изменено 10 ноября, 2019 пользователем dugara

[ulalus]

Удобство еще в том, что вставыш с камерой снимается через верх одним движением руки, т.е. разобрать / собрать + подключить к компу – 3 мин

Конструкция бомбическая!!! А как она подключается к компьютеру? Шнур-то от камеры короткий. Или Вам удалось добыть подлиннее? Просто у меня с неродным шнуром не работает. Изменено 11 ноября, 2019 пользователем ulalus

[Natamoda]

скоро запланированы новые сеансы и покажу

Обязательно показывайте! Подход у вас основательный. Уверенна, что качество сканов будет на таком же уровне, как и обустройство процесса
Не нашла в вашем профиле, откуда вы. Для нас это очень важно. Составляю список всех, кто может сканировать.

[dugara]

Шнур-то от камеры короткий. Просто у меня с неродным шнуром не работает.

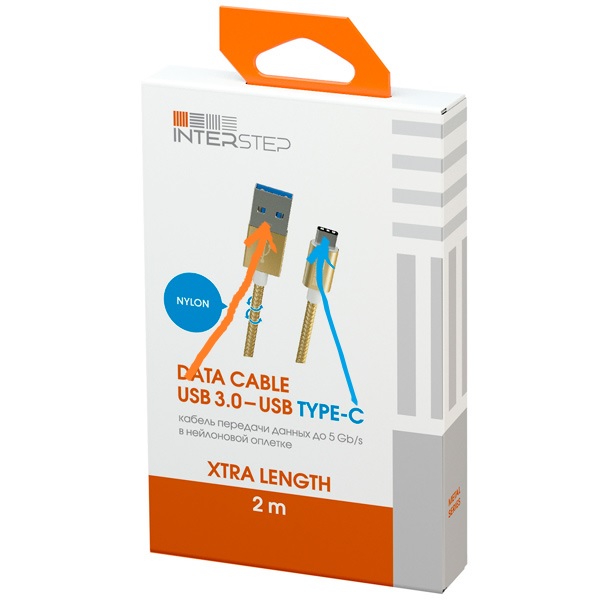

Я тоже с трудом нашла подходящее - остановилась на этом :

Обращайте внимание на:
- один штекер д.б. USB 3;
- второй тип С
Стойка при сканировании стоит около компа +/- 1 м - шнура хватает и на большой рост.



Подход у вас основательный. откуда вы
Спасибо. Я из Перми

Изменено 11 ноября, 2019 пользователем dugara

[Natamoda]

Спасибо. Я из Перми



Недавно обращались из Перми, но не нашли, где отсканироваться.
Вы теперь у меня в списке...

[dugara]

Недавно обращались из Перми, но не нашли, где отсканироваться.
Вы теперь у меня в списке...

Хм.. я еще зимой/ весной писала о скане и о Перми... Но м.б. и к
лучшему - в то время я могла только людей "до смерти замучить" своими экспериментами ...

[dugara]

о Перми...

P.S. Я могу сканировать только с подиумом (из-за шнура для камеры), а подиум беру напрокат в фото студии - просто заранее предупредить надо будет...

[Natamoda]

Я внесла вас и ulalus в список в прикреплённом посте этой темы. ( И в свой личный список). Теперь не потеряетесь.
Да, конечно, будем заранее связываться.

[ulalus]

Да да! Я тоже могу до смерти кого-нибудь замучить сейчас своим сканированием)))))) мелкий спокойно стоять не может, муж не хочет, где взять подопытного кролика?))))

[Natamoda]

где взять подопытного кролика?))))

А вы попробуйте дать объявление в теме про индивидуальное изготовление манекена. Вдруг, там будут желающие из Химок. Сразу напишите, что учитесь сканировать.

[dugara]

По поводу точности сканирования.
Предыстория:
Никакие точечные наклейки / резиночки / рисунки на теле не помогали добиться скана без искажений / наплывов и + замеры «гуляли»… И совсем грустно стало, когда на вдохе и выдохе (не помню, как эта мерка называется, кажется балансовой - от талии переда до талии зада) у одного «экземпляра» разница составила 7 см!!!!
Мозг постоянно помнил призыв / рекомендацию «как можно больше маркеров на теле»! В один прекрасный день на глаза мне попал малярный скотч, и все срослось…

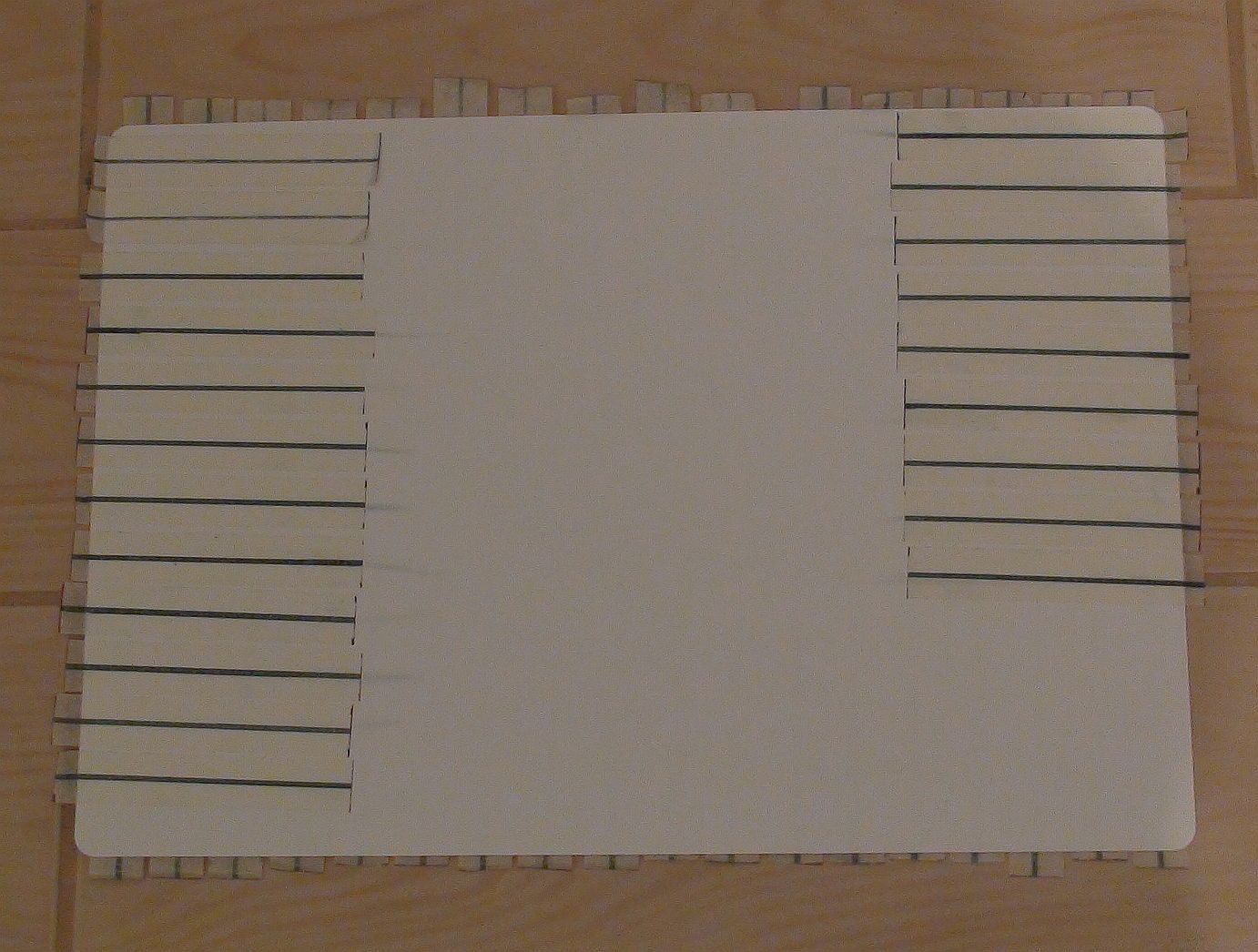

Нарезала я полоски по 10 см и не знаю, почему (маркеров много не бывает), по центру этих полосок провела жирную черту.

Это доска для лепки для детского творчества – она глянцевая, так что хранить заготовки, клеить на нее и снимать скотч легко.

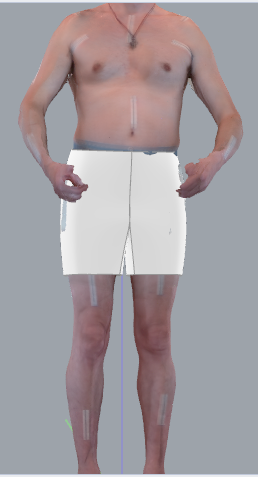

Обклеивала фигуру ( все сканы еще в начале лета «за устарелость» удалила, как и попытки построить брюки )– нашла только «это»:

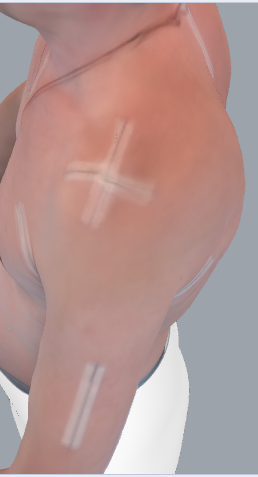

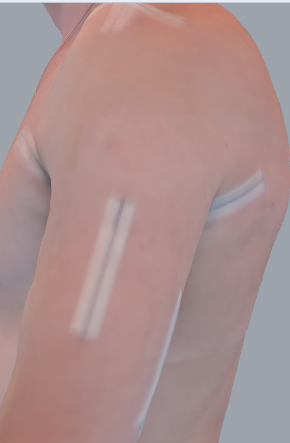

Особое внимание обращаю на пресловутою «точку плеча». Где ее ставить? Заставляла поднимать / опускать руку, и на переломе / изгибе накладываю две полосы крестообразно.



Углы пройм - делала полоски по 25-30 см от переда до зада (как на этом скане) - не понравилось, особенно на теле с жировичками - скотч перетягивает. Последние разы делала те же 10 см, но сканы не сохранились

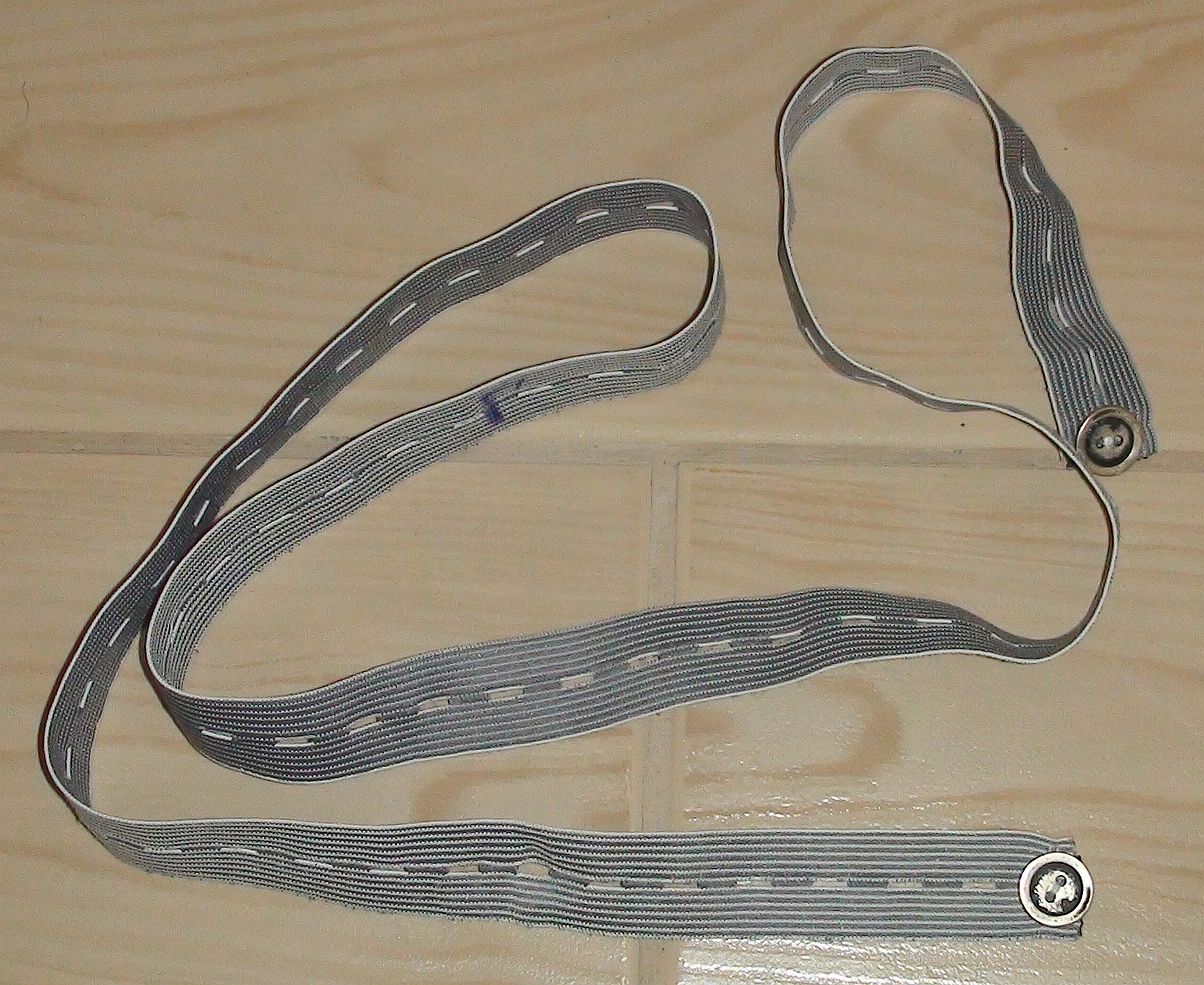

На «талии» помещаю специальную резинку - широкую с прорезями для пуговиц + две пуговицы по краям. Сделала длинную - на любой обхват. Натягиваю туго, но чтобы тело не перетягивалось.



Фигура устанавливает резинку на то место, где и как удобно носить брюки, а мне удобно, что в Рино место пояса уже точно обозначено + проверять размер будущего пояса и длину седла. Резинка не скатывается и не гуляет по телу, даже если делала перерывы/ отдых , чтобы камера остыла. Во время сканирования только эти мерки по резинке и замеряю, затем сверяюсь в Рино. Размеры сходятся до 0,5 см.
Еще замеряю длину проведенной черты на скотче на разных участках тела - все те же 10 см, м.б. + / - несколько мм! На этом и успокаиваюсь… Правда, сканировала всего 2 х человек…… Но разных по комплекции.

[Natamoda]

Это у вас сканы? Линии получаются чёткие. С кинектом они размытые, практически не видны.

[dugara]

Это у вас сканы? Линии получаются чёткие. С кинектом они размытые, практически не видны.

Да, сканы, и здесь хорошо видно, что фигура шаталась или пыхтела от усталости - в некоторых местах линии двоятся... Но у меня видеокарта AMD Radeon, которая не позволяет "выжать" от камеры max.

[Natamoda]

Да, сканы, и здесь хорошо видно, что фигура шаталась или пыхтела от усталости - в некоторых местах линии двоятся...

Невооружённым взглядом видно, что ваш сканер даёт лучшее качество, чем кинект. Потренируетесь ещё, и всё будет замечательно!
Будет стимул обновить железо!

[dugara]

Потренируетесь ещё, и всё будет замечательно!
Будет стимул обновить железо!

Спасибо за поддержку! Еще весной «трепетала» перед каждым открытием 3Д-шных программ (RecFusion, Рино), а уж тыкать на кнопки…. сделала перерыв, и сейчас страх притупился и даже почувствовала вкус - к «новым подвигам»…

[Natamoda]

По подсказке Архимеда сделала такое освещение

[dugara]

По подсказке Архимеда сделала такое освещение

Впечатлило! но у меня камера ездит... мозг зафиксировал. Спасибо!

[dugara]

А какая мощность у Ваших ламп?
