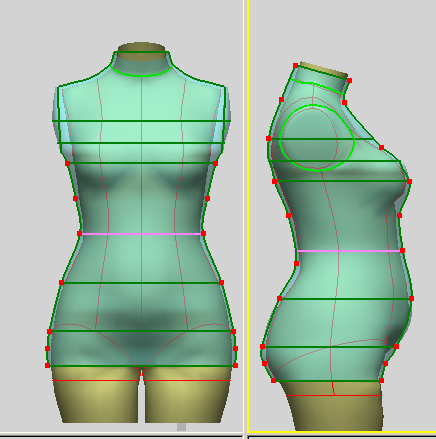

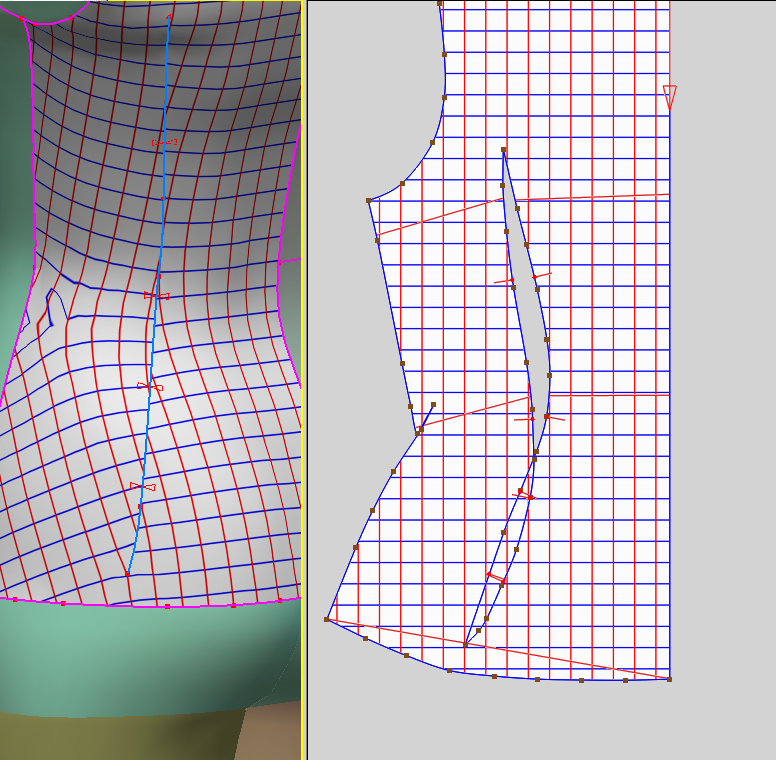

ollya Опубликовано 30 июля, 2012 Поделиться Опубликовано 30 июля, 2012 (изменено) Исключительно о LookStailor X!!!!! А, можно попросить проверить: в том случае, когда происходит искажение длинны края развёртки, если наложить на выкройку сетку - она изменит свой шаг в месте искажения?Проверить можно, тем более в Лукстэйлор достаточно это быстро, к тому же продолжаем исследовать свойства лекал при разных линиях реза.Лекала спинки для фигуры, которые проблематично сделать с одной вытачкой без среднего шва(фигура реальная, но шить на эту фигуру я не буду, поэтому готового изделия не ждите) Но делаем, разными вариантамиЕсли вытачка близко к средней линиии, то все более- менее прилично.Если вытачка ближе к боку, по боковому шву- искажение лекала. Чтобы убрать искажение, сделала маленьку вытачку по линии талии. Наложение лекал в этом месте как раз и показывает на необходимость растяжки бокового шва в этом месте. Вот какой вид получается с наложением сетки Изменено 30 июля, 2012 пользователем ollya Ссылка на сообщение Поделиться на другие сайты Поделиться
Jizelia Опубликовано 30 июля, 2012 Поделиться Опубликовано 30 июля, 2012 Плиз, народ, киньте пожалуйста фасон платья для теста. Прилегающее с рукавами и воротником, без драпировок. Можно отрезное, но и современное.Ещё модельки... может сгодятся Ссылка на сообщение Поделиться на другие сайты Поделиться
kedrwin Опубликовано 31 июля, 2012 Поделиться Опубликовано 31 июля, 2012 Плиз, народ, киньте пожалуйста фасон платья для теста. Прилегающее с рукавами и воротником, без драпировок. Можно отрезное, но и современное.А, вот это пойдёт?http://club.season.ru/index.php?showtopic=2231&st=809 Программа конструирования с использованием синтеза 3D доступна на моём сайте. Задавайте вопросы - всегда отвечу! Ссылка на сообщение Поделиться на другие сайты Поделиться
dalia Опубликовано 31 июля, 2012 Поделиться Опубликовано 31 июля, 2012 Объясните мне, пожалуйста, что нужно сделать с манекеном в Рино, чтобы он открылся В LooksTailor? Рино только установила, импортировала манекен из Optitex, удалила руки и часть ног, попыталась сделать как прочитала в теме: набрала команду CageEdit, а что дальше делать так и не поняла. И что и как с помощью этой команды делать? Объясните, пожалуйста, поподробнее. Заранее благодарю. Ссылка на сообщение Поделиться на другие сайты Поделиться
ЛюдмилаСС Опубликовано 31 июля, 2012 Поделиться Опубликовано 31 июля, 2012 dalia, а вы видео смотрели от ollya http://club.season.ru/index.php?showtopic=...;p=620654 233 пост Ссылка на сообщение Поделиться на другие сайты Поделиться
Granny Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 Не хочет тушка никак загружаться в Лукстейлор.В чем может быть основная причина?Пишет неверные данные.При переименовании в *man. загрузилось, но размерных признаков жизни не подало и в одежде, а тем более лекалах не проявилось. Когда загрузила первый раз - тело было в "трусах" то есть другого цвета. Оказалось, что в очередном дубле не проверила - лицо изнанку в рино. Манекен строила с нуля. Делала вроде все. Но составной.Есть не стыковка поверхностей . Ссылка на сообщение Поделиться на другие сайты Поделиться
ollya Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 Манекен строила с нуля. Делала вроде все. Но составной.Есть не стыковка поверхностей .Могут в местах нестыковок быть лишние полигоны,как бы друг на другом расположены. Я писала про это раньше, что если все ровненько,то и швы на манекене не мешают. А когда есть дефекты, то не хочет загружаться. Так эти полигоны найти трудно, а если выделить неприсоединенные грани, то их будет видно. Соединить их командой Weld Mesh Edge никак не получается,они как бы отдельно от поверхности. Их надо просто удалить и получившиеся дыры закрыть Fill Mesh Hole.Может еще какие причины. Но у меня такое было . После исправления манекен загружался Ссылка на сообщение Поделиться на другие сайты Поделиться
arhimed Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 Не хочет тушка никак загружаться в Лукстейлор.Загружать манекены в Лукстейлор не просто, особенно сделанных собственноручно. Для начала научитесь корректировать Лукстейлоровские. Им не нужно обрезать руки и голову (только ноги). Если их подтягивать только в горизонтальном направлении, проблем при загрузке почти нет. Даже иногда точки двигать не надо, все создается само. Это в случае понятных Лукстейлору размеров (если талия меньше обхвата груди и меньше обхвата бедер и т. д.).На втором месте способ подготовки манекена типа "нуде" из оптитексовских манекенов. Как это делать, смотрите видео.В случае создания своего манекена: предпочтительно манекен с ногами типа нуде; уменьшайте количество полигонов (не более 3 000...10 000 хотя это не главное условие, иногда и 30 000 принимается); полигоны только треугольные;скачайте себе новый плагин импорта и экспорта обжей;соединять и резать меши можно с помощью булевых операций (проверяйте и удаляйте дубли);в некоторых случаях помогает реконструкция полигональной сетки. В любом случае (я уже сообщал для тех кто не хочет или не может сам сделать себе манекен): есть желающие делать манекены на заказ... Ссылка на сообщение Поделиться на другие сайты Поделиться
Pavelina Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 Для начала научитесь корректировать Лукстейлоровские.Имелись ввиду Оптитексовские может быть? Или я что-то упустила? PavelinaМой "домик"Юбки Ссылка на сообщение Поделиться на другие сайты Поделиться
ollya Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 Имелись ввиду Оптитексовские может быть? Или я что-то упустила?Лукстэйлоровские еще проще корректировать. Если взять безногий Лукстэйлоровский, то в Рино можно ему просто изменить форму, ничего не подрезая и обратно отправить в Лукстэйлор. Но Оптитексовские как-то реальнее выглядят Ссылка на сообщение Поделиться на другие сайты Поделиться

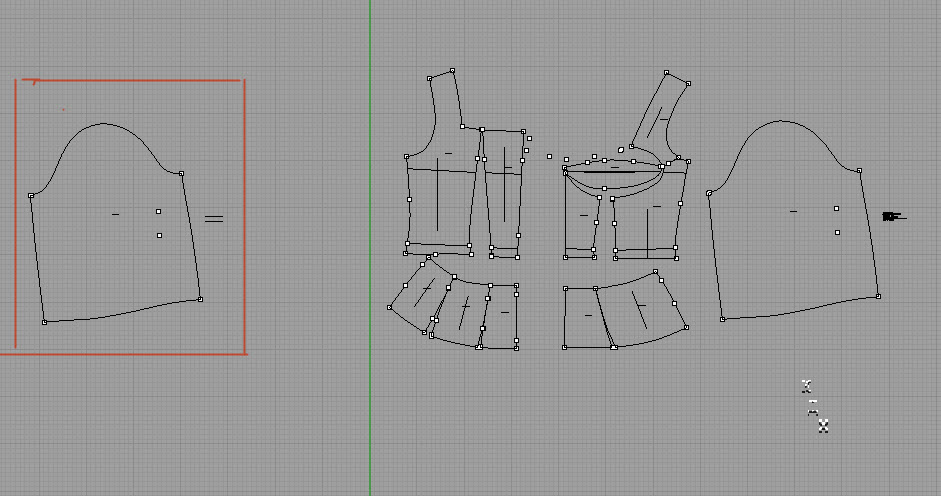

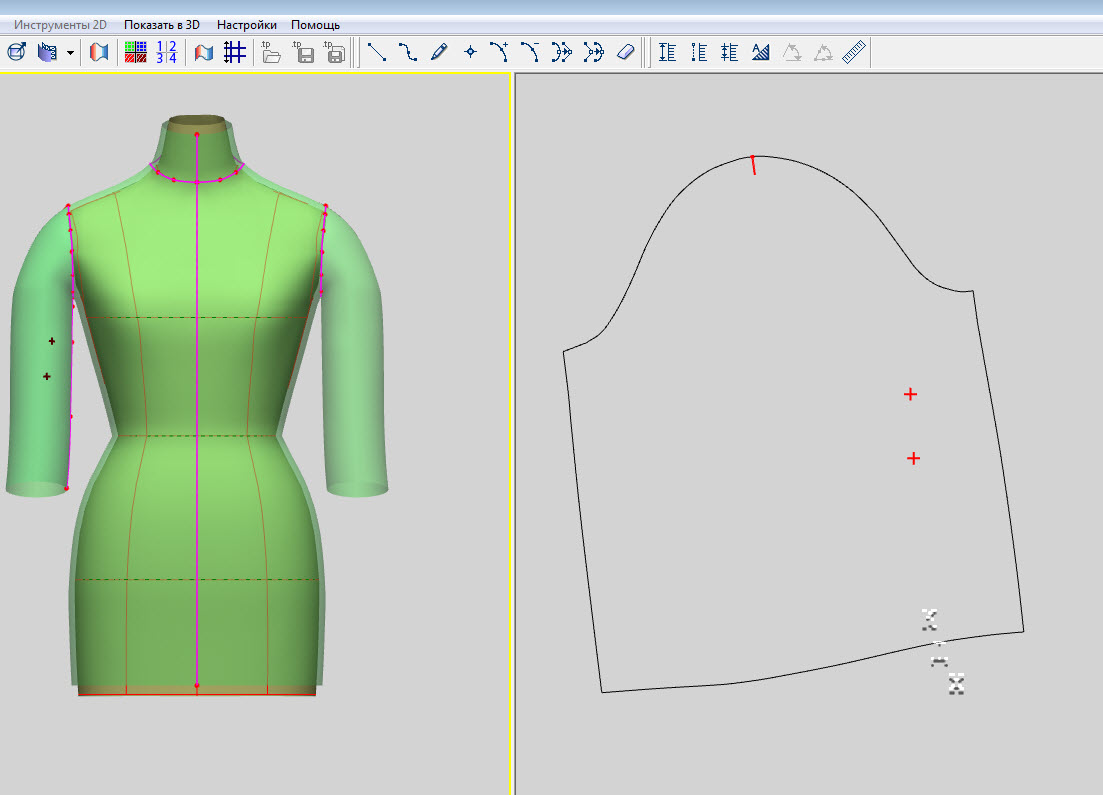

Кадрен Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 Можно ли объяснить следующее явление.Создала лекала платья.Здесь видно, что рукава нет. Попытка приделать рукава к этому платью успехом не увенчалась.Создала другой манекен для рукава по ближайшим размерам.Видно, что кнопки сохранения образца неактивны.Пыталась загружать файл одежды разными способами, но свое платье с рукавами не получила.Экспортировала лекала по отдельности.Открываю лекала в рино и ...Слева отдельный рукав, так как собралась объединить 2 файла с лекалами.Но приятный сюрприз - второй файл оказался с рукавом. Не поняла, что произошло.И еще, ollya, как вам удается окрасить все лекала в клеточку? У меня получается тоько по одному. И еще, ollya, как вам удается окрасить все лекала в клеточку? У меня получается тоько по одному.Вопрос снят после 15 прочтения справки. Нельзя объять необъятное, но до чего же хочется.мой сайт. Тренинги по 3д конструированию Ссылка на сообщение Поделиться на другие сайты Поделиться
Pavelina Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 Итак, показываю первые результаты построения по индивидуальному манекену в ЛТ. Сразу скажу, что я приятно удивлена, так как сомнений было много, когда я развернула детали. Низ спинки не горизонтальный оказался. Показываю последовательно. Дано: фигура сильно перегнутая + асимметричная (любимая, моя).Манекен делали Архимед и Ollya за что им преогромное спасибо. Итак, вот манекен в одежде, подогнанной по фото с учетом асимметрии. Вот так выглядел крой. Дополнительные вытачки ввела по низу полочки, чтобы в боках не было наложения.На чертеже я выровняла линию низа полочки. Спинку не меняла ни на миллиметр.Сшивала точно по разметке, припуски везде по полтора см, в плечевых - 2,3 (ширина линейки). В пошиве линию плеча все же спрямила. Ткань - очень сухая рубашечная.Тонкая. Никакой сутюжке и растяжке не подлежит.В общем смотрите:Есть над чем работать. Спина сложная. Вытачку в пройму на спинке хочется все же сделать принудительно. Чуть оттопыривается горловинка спереди - надо плечами поиграть, ненавистные заломы сзади от лопаток к боковому - имеют место быть.... Но в целом очень неплохо для первого опыта и виртуального построения манекена по не идеальным фотографиям. Очень прошу высказываться всех участников темы. Особенно, если кто знает что можно сделать для улучшения результата. PavelinaМой "домик"Юбки Ссылка на сообщение Поделиться на другие сайты Поделиться
Кадрен Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 Pavelina, мне кажется, ошибки от непривычности работы с манекеном. Либо из-за искажений фото. Ощущение, что талия на спинке не на месте, просится пониже, ВТГ тоже просится пониже. т.е. торс получился несколько короче. Зато в профиль как классно. Нельзя объять необъятное, но до чего же хочется.мой сайт. Тренинги по 3д конструированию Ссылка на сообщение Поделиться на другие сайты Поделиться
Pavelina Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 Да нет... талия на месте. Это просвечивающая юбка, наверное сбивает с толку. А она ниже самого узкого места сантиметров на 8 примерно. Втг можно опустить, на сантиметрик, это да. PavelinaМой "домик"Юбки Ссылка на сообщение Поделиться на другие сайты Поделиться
Кадрен Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 А сколько у вас Дст? Нельзя объять необъятное, но до чего же хочется.мой сайт. Тренинги по 3д конструированию Ссылка на сообщение Поделиться на другие сайты Поделиться
Natamoda Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 Манекен не очень качественный, бугры на уровне глубины проймы. Они могли повлиять на качество развёртки.Но для начала неплохо! Мой блог 3Д лекала дистанционно Ссылка на сообщение Поделиться на другие сайты Поделиться
ollya Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 , ненавистные заломы сзади от лопаток к боковому - имеют место быть.... Но в целом очень неплохо для первого опыта и виртуального построения манекена по не идеальным фотографиям. Как мне кажется, не от лопаток заломы начинаются, а пониже.Сравнила на фото эти участки в фас и профиль. На виде в фас - вертикаль, на виде в профиль- наклонная линия. ядлина у нее естественно больше. На лекалах вроде тоже так, но может недостаточно. Можно попробовать порезать манекен дополнительно по талии и посмотреть, может найдется эта недостающая длина. A фото были неплохие, причем из всей " сбруйной экипировки"- только лента на талии и метки центров груди и плечевых . Ну и естественно масштабная лента по центру. Ссылка на сообщение Поделиться на другие сайты Поделиться
Кадрен Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 Pavelina, у меня кажется таже ситуация,как у вас. Сейчас сфотографирую и покажу. Нельзя объять необъятное, но до чего же хочется.мой сайт. Тренинги по 3д конструированию Ссылка на сообщение Поделиться на другие сайты Поделиться
Pavelina Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 Вот манекен вместе с мерками. Высота спинки - 35, длина по телу от 7-го шейного 36,5-37, когда как померишь. Это ж "трудная мерка" и в плокостной методике я ее не очень-то применяю. Опираюсь на ту, что от плечевой точки. От плечевой точки - 40,5 по спинке, и 43,5 -по переду. По манекену видно, что талия сбоку выше чем талия по спинке. Поэтому в одежде я это слегка сгладила. PavelinaМой "домик"Юбки Ссылка на сообщение Поделиться на другие сайты Поделиться

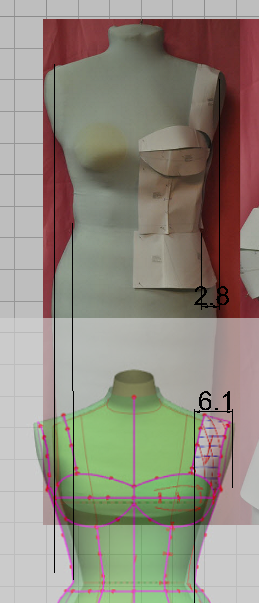

Кадрен Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 Проверила бумажную выкройку на манекене. Если совместить лекала по линии талии и груди с линиями манекена, то в плечевых срезах не достает 2,5 см. Манекен в ЛТ построен на индивидуальную фигуру, но двиганьем точек по фото. Обхват плечевого сустава 44. На лекалах получилось 40. При этом ширина груди и ширина спинки соответствуют размерам. Да, еще потерялось 0.5 см на лекалах в обхвате груди. Нельзя объять необъятное, но до чего же хочется.мой сайт. Тренинги по 3д конструированию Ссылка на сообщение Поделиться на другие сайты Поделиться
Pavelina Опубликовано 1 августа, 2012 Поделиться Опубликовано 1 августа, 2012 Меня интересует - это общая беда? Если строить в Рино, тоже так получается? И можно ли это учесть на этапе подготовки манекена? В плоскости мне тоже не удается совершенно избавиться от этих заломчиков. Слева их обычно меньше, справа больше.Вот последний пробник по которому в принципе можно работать.Ну, и на сон грядущий, головоломка: Провела дополнительную секущую по линии талии. Смотрите, что получается. Вытачка бочка лифа схлопывается, а низ бочка остается с вытачкой. Есть этому логическое объяснение? PavelinaМой "домик"Юбки Ссылка на сообщение Поделиться на другие сайты Поделиться
Кадрен Опубликовано 2 августа, 2012 Поделиться Опубликовано 2 августа, 2012 Если строить в Рино, тоже так получается? И можно ли это учесть на этапе подготовки манекена?В рино манекен строится вручную. Что заложишь, то и получишь. Вместе с тем можно гибко править манекен. Здесь возможно программа не очень дружественно относится к чужим. Не возможно свободно редактировать точки и сечения. Вот мы все лезем в чужой монастырь со своим уставом. Вытачка бочка лифа схлопывается, а низ бочка остается с вытачкой. Есть этому логическое объяснение?Нужно делать сквозное сечение. Программа пытается сохранить площадь детали, а вы еще и разорвали вытачкой пройму. если манекен построен правильно, то вытачка в пройму не должна появиться. Она должна сидеть в рельефе. Нельзя объять необъятное, но до чего же хочется.мой сайт. Тренинги по 3д конструированию Ссылка на сообщение Поделиться на другие сайты Поделиться
ollya Опубликовано 2 августа, 2012 Поделиться Опубликовано 2 августа, 2012 Ну, и на сон грядущий, головоломка: Провела дополнительную секущую по линии талии. Смотрите, что получается. Вытачка бочка лифа схлопывается, а низ бочка остается с вытачкой. Есть этому логическое объяснение?Если включить показ кривизны поверхности то все объясняется. Может я немного по-другому порезала, но принцип тот же. Вытачка из проймы направлена на выпуклость, а талиевая до выпуклости не доходит. Причем она расположена ближе к боку, а на боковых профилях линия талии по фото и расположена была выше, вот там и получилось самое узкое место.Сравнила длины, получается практически одинаково по центру при отрезном и цельнокроенном варианте.А вот по рельефу немного не хватает длины Обхват плечевого сустава 44. На лекалах получилось 40. При этом ширина груди и ширина спинки соответствуют размерам. Манекен в ЛТ построен на индивидуальную фигуру, но двиганьем точек по фото.Кадрен, у меня несколько вопросов.Длина проймы на лекалах не соответсвуют реальному манекену или лукстэйлоровскому?Визуально кажется, что на Лукстэлоровском манекене пройма меньше чем на реальном.А почему не захотели использовать свой Риновский манекен, или лукстэйлоровский подогнать в Рино?Вот это несоответсвие нарочно задумывалось? Ссылка на сообщение Поделиться на другие сайты Поделиться
Granny Опубликовано 2 августа, 2012 Поделиться Опубликовано 2 августа, 2012 Могут в местах нестыковок быть лишние полигоны,как бы друг на другом расположены. Их надо просто удалить и получившиеся дыры закрыть Fill Mesh Hole.Может еще какие причины. Но у меня такое было . После исправления манекен загружался А при исправлении Fill Mesh Hole, замененные полигоны уже плоские? То есть мы их строим по 3 - 4 точкам? То есть те которые заменяем из сетки, те же повторяют в общем то поверхность. Где б поточнее почитать, как латать эти нестыковки.То есть заменять. пока цветная линия нестыковки не исчезнет? Ссылка на сообщение Поделиться на другие сайты Поделиться
ollya Опубликовано 2 августа, 2012 Поделиться Опубликовано 2 августа, 2012 То есть заменять. пока цветная линия нестыковки не исчезнет?В принципе, да. Но с сеткой работать какая-то своя специфика.Не поняла до конца. Надо учиться. Ссылка на сообщение Поделиться на другие сайты Поделиться
