программа AUTOCAD - для конструирования

[Natamoda]

Подскажите пожалуйста Почему при печати вашим шаблоном у меня постоянно первых 3 листа не распечатываются , хотя настройка принтера произведена на каждый лист отдельно



Не знаю. Скорей всего, что-то вы изменили в настройках. Попробуйте ещё раз скачать шаблон.
О московском шве спросите в соответствующих темах.

[Alena-autocad]

Цветы, Вам сюда: 28 сообщение - Московский

[Natamoda]

Что делать, если все лекала не вмещаются в зону рамок при печати?

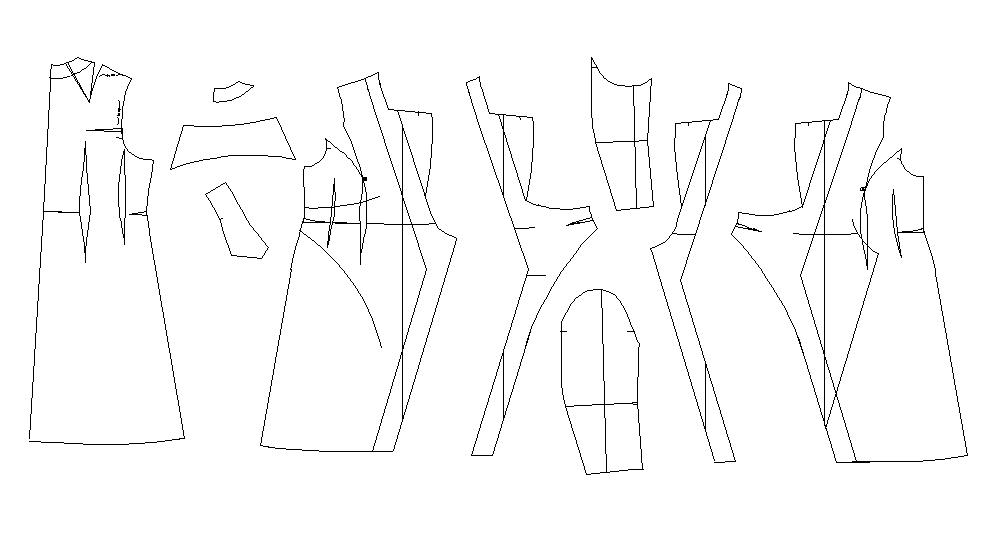

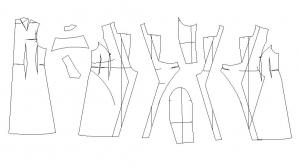

Копирую все рамки и раскладываю лекала на двойную зону

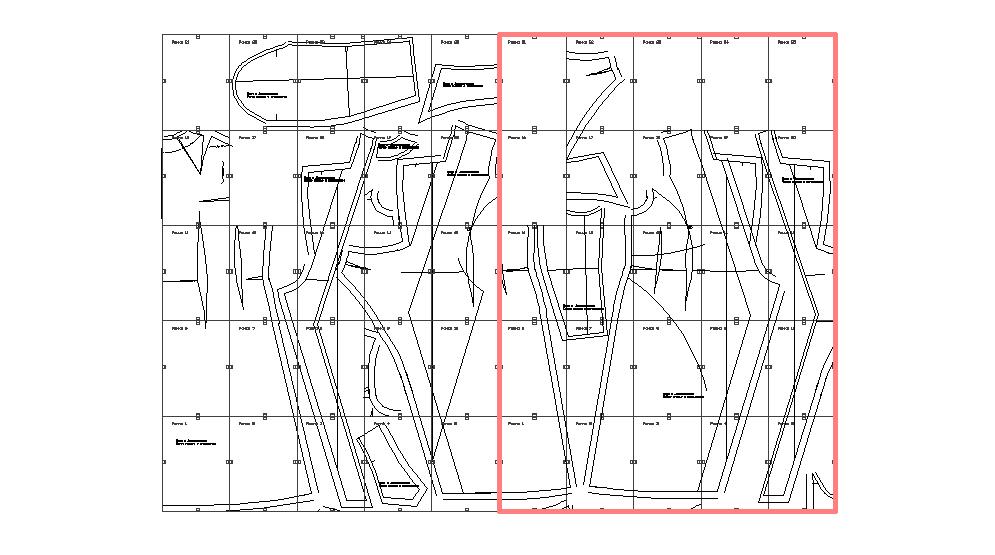

Красной рамкой выделила зону лимита, где только и может программа печатать лекала.
Когда напечатала эту часть лекал, сдвигаю все рамки с лекалами на величину красной рамки, чтобы другая часть лекал попала в зону лимита

Получается 2 стопки напечатанных листов, в которых совпадают номера рамок. Ваша задача, не перепутать эти стопки при склеивании.

[Natamoda]

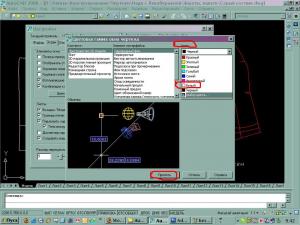

На форуме снимки экрана автокада лучше воспринимаются на белом фоне.
Как это сделать?
Нажимаете правую кнопку

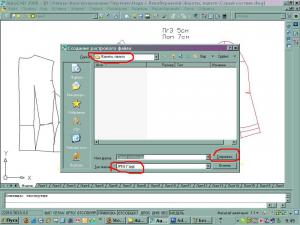

Делать снимки чертежей лучше делать через автокад, использую команду экспортдж. Фотографии получаются в 5 раз легче и не фотографируется интерфейс, только сам чертёж.

Но при этой команде не фотографируются всплывающие окна, только один чертёж. Если нужны окна - то воспользуйтесь обычной командой снимка экрана с последующей обрезкой лишнего через другие программы.

[Djanna]

Как удобно!!!!!! Но у меня английская версия, и команда export сохраняет только ЧАСТЬ чертежа........ надо подумать.....

[Natamoda]

Как удобно!!!!!! Но у меня английская версия, и команда export сохраняет только ЧАСТЬ чертежа........ надо подумать.....

Экспорт - это другая команда. Она у меня тоже есть, но ею не пользуюсь
Страничка из справки русской версии.
Искать надо в разделе "Экспорт растровых файлов"
Может по аналогии удастся найти и в англоязычной версии. Чуприн об этом не пишет (это уже тонкости работы, которые для освоения автокада не важны)



Команды



ЭКСПОРТБМП
Сохранение выбранных объектов в файле аппаратно-независимого растрового формата (BMP)



ЭКСПОРТ
Сохранение объектов в файлах различных форматов



ЭКСПОРТДЖ
Сохраняет выбранные объекты в файл в формате JPEG



ЭКСПОРТПНГ
Сохраняет выбранные объекты в файл в формате Portable Network Graphics



ЭКСПОРТТИФ
Сохранение выбранных объектов в файл формата TIFF

[Natamoda]

Выйкройки делаю быстро Но хотелось бы освоить и на компе

эдисс, очень приветствую желание освоить автокад. Читаю тему, где собирают данные о различных линейках и лекалах, которые требуются для построения чертежей. Так и хочется влезть в эту тему и написать "автокад" ("компас" или другие чертёжные программы). Сразу 2/3 (если не больше) списка необходимых принадлежностей можно вычеркнуть.



---
Выделена ветка о праве программирования методики без ведома автора

[Natalya]

Как удобно!!!!!! Но у меня английская версия, и команда export сохраняет только ЧАСТЬ чертежа........ надо подумать.....

saveimg Изменено 24 декабря, 2008 пользователем Natalya

[Yami]

Добрушанка, подскажите, пожалуйста, а Вы еще не пробовали сделать подобный файл для построения основы мужской рубашки?

А вы мужские основы тоже строите? По Гриншпану, например?

Не строила. Но если нужно, могу попробовать.

Изменено 24 декабря, 2008 пользователем Yami

[Цветы]

Есть такой некорректный вопрос Как-то я спрашивала о построении пиджака и в вашем ответе было упомянуто о строении воротника
Я построила воротник и сохранила. Когда мне нужен воротник я им пользуюсь и по среднему срезу(сгибу) добавляю нужные см. А если мне нужно воротник расширеть. Тогда я его моделирую при помощи ручек А есть такая возможность изменять его линии при помощи графического калькулятора

[Natamoda]

Попробуйте сделать динамический блок. Тогда можно будет менять по заложенным параметрам. Почитайте справку к автокаду. В книгах о создании динамических блоков пишут очень мало. А это почти параметрическая модель. Калькулятор может изменить только один объект, который рассчитывался, а комплекс линий поменять невозможно.

[Цветы]

________.zip динамический блок



Я думаю, что немного разобралась с блоками Просто вместо чисел допустим 25,26 и тд я ставила 1,2,3, и поэтому не получалось вообще и сначало ламался чертеж
Спасибо за подталкивание Начало есть, значит получится Здесь показала просто выдуманный чертеж, что именно получается (в свойствах меняется)

[Gecuba]

У меня просьба-вопрос ко всем, кто профессионально работает в АвтоКаде.
Затягивая поверхности на своем манекене столкнулась с тем, что команда "выравнивание" не всегда корректно работает (версия 2009) - либо выравнивает неидеально (т.е. концы граней не совпадают и это заметно лишь при ООЧень большом приближении), либо выравнивает в одном конце, а "отскакивает" в другом. Или выровниваешь все грани на одной поверхности, переходишь к соседней - а там опять выравнивать приходится.
Как можно избежать этого длительного и мучительного процесса подгонки?
Может неправильно использую эту команду?..



Натамода упоминала, что Добрушанка затягивает поверхности по координатам - т.е. подтягивает конечную точку одной грани к конечной точке другой грани изменяя координаты. Добрушанка, можно Вас попросить подробней рассказать об этом приеме? Может он более быстрый и удобный, чем перестраивание граней по-новой.



С благодарностью приму все подсказки и советы.

[Добрушанка]

Я стала вместо обычной полилинии использовать 3D-полилинию. Поскольку даже меняя координаты конечной точки у обычной полилинии, не всегда получалось состыковать между собой граничные точки. Я пришла к выводу, что такие проблемы возникают из-за полилинии. А с 3D-полилинией и команда "выравнивание" работает корректно.

[Natamoda]

А с 3D-полилинией и команда "выравнивание" работает корректно.

Но это обычная команда "выравнивание" (2Д)? То есть вы не вводите координаты точек вручную? Посмотрела команду 3Д выравнивание, но по-моему, она нам не подходит и предназначена для выравнивания тел, а не линий.

[Добрушанка]

Я пользуюсь как командой "выравнивание" (2Д), так и ввожу координаты вручную (как удобнее в каждом конкретном случае).

[Granny]

Но это обычная команда "выравнивание" (2Д)? То есть вы не вводите координаты точек вручную? Посмотрела команду 3Д выравнивание, но по-моему, она нам не подходит и предназначена для выравнивания тел, а не линий.

У вас в фильме значок выравнивание - в 2008 м описывается, как обновление полей.То есть для выравнивания - нужно пользоваться значком 2Д? Нужно ли ПСК выстраивать по проекциям, чтоб было одинаково и на виде и в изометрии?
Что то никак не могу правильно посадить детали на нужные оси. Зависла.

[Natamoda]

У вас в фильме значок выравнивание - в 2008 м описывается, как обновление полей.

В версии 2008 нет стандартной кнопки выравнивания. Команду надо было вызывать через меню. Эту кнопку я сделала сама для удобства. Взяла только изображение кнопки из библиотеки изображений, даже не знала, что она относится к полям. У меня она работала именно как выравнивание. В версии 2009 появилась стандартная кнопка, поэтому своё изобретать уже не надо.

[Natamoda]

Нужно ли ПСК выстраивать по проекциям, чтоб было одинаково и на виде и в изометрии?
Что то никак не могу правильно посадить детали на нужные оси. Зависла.

Мне не понятны ваши вопросы. Фильмы не заменят книг. Объяснить в постах многие вещи невозможно. Надо поделать упражнения по книгам Чуприна.
Значка 2Д не существует. Есть 2 команды выравнивания - для 2Д построений и для 3Д построений. нужны свои значки. Я не знаю, какая у вас версия. Отдельная команда выравнивание в 3Д появилась недавно.

[Granny]

Мне не понятны ваши вопросы. Фильмы не заменят книг. Объяснить в постах многие вещи невозможно. Надо поделать упражнения по книгам Чуприна.
Значка 2Д не существует. Есть 2 команды выравнивания - для 2Д построений и для 3Д построений. нужны свои значки. Я не знаю, какая у вас версия. Отдельная команда выравнивание в 3Д появилась недавно.

Я занимаюсь по первой книге Чуприна, вторую купить не смогла, а в других не понятно. Автокад 2008, панели настраивала сама.А кнопки выравнивания вывела и для 2Д и 3Д, на всякий случай ( при настройке в окне адаптация интерфейса). Мне просто непонятен пока сам принцип, как горизонтальный чертеж прицепить к вертикали. Смотрела по фильму, но запуталась, в связи с вашей пиктограммой кнопки. Если я правильно поняла, то методов, как перенести чертеж много, нужно просто это прочувствовать. При построении юбки, вид в профиль ( юбки ) прицепился , а половина в фас цепляется куда угодно, но только не вертикально к оси. А вообще то и кнопка на 2д и 3д выравнивания работают показалось одинаково. У меня был вопрос, меняете ли вы направление осей ПСК. Или только переключаетесь между видами . Изменено 22 января, 2009 пользователем Granny

[Natamoda]

У меня был вопрос, меняете ли вы направление осей ПСК. Или только переключаетесь между видами .

У меня выставлена целая панель с различными ПСК и в зависимости от цели применяю различные. Чаще всего использую по 3 точкам, мировую, по виду и по объекту. Без второй книги Чуприна вам будет сложно.
Моделирование поверхностями не изменилось с версии 2005 года, поэтому книга Чуприна не потеряла актуальности. Хотя удобства в пользовании автокадаом более поздних версий добавились, но о них можно почитать в любых других книгах по автокаду. Начиная с верси 2007, Большое развитие получило твердотельное моделирование и моделирование по сплайнам, но это нам не подходит. Моделирование по сплайнам тоже создаёт поверхности, но при разчленении поверхностей, для того, чтобы получить развёртку, поверхности превращаются в сплайны и развёртку получить невозможно.

[Gecuba]

Я стала вместо обычной полилинии использовать 3D-полилинию.

Добрушанка, проекции фотографий Вы тоже обводите 3Д полилинией? Или уже потом, в пространстве, обводите 2дполилинии с помощью 3д полилинии?

[Granny]

У меня просьба-вопрос ко всем, кто профессионально работает в АвтоКаде.
Затягивая поверхности на своем манекене столкнулась с тем, что команда "выравнивание" не всегда корректно работает (версия 2009) - либо выравнивает неидеально (т.е. концы граней не совпадают и это заметно лишь при ООЧень большом приближении)
С благодарностью приму все подсказки и советы.

В учебнике написано, что для построения поверхности Кунса необходимо , что бы ребра контура стыковались в граничных точках, что достигается только с применением объектной привязки.

[Добрушанка]

Добрушанка, проекции фотографий Вы тоже обводите 3Д полилинией? Или уже потом, в пространстве, обводите 2дполилинии с помощью 3д полилинии?

Пока обводила 3D полилинией только в простанстве 2D полилинию (намучавшись с 2D полилинией, у которой даже при вводе координат на граничных точках, все равно не получалось подогнать узлы). Но в следующий раз хочу попробовать обводить еще на стадии работы с проекциями фотографий.

[Rochery]

Добрый день. Хочу сказать Alione-Autocad большое спасибо за такие хорошие уроки по Автокаду. Я юбку строила 3 дня, но пoстроила, и теперь знаю как нужно рисовать в Автокаде.
Вчера я строила юбку по своим чертежам и мне возникло несколько вопросов и может быть кто-нибудь мне поможет.



http://i399.photobucket.com/albums/pp74/Rochery/Autocadas/Sijonokorekcija11.jpg



1. Можно ли зделать так что-бы линии AL и DL пересекались под углом 90 градусов?
2. Точька А линию МК делит по полам. Линия АB должна идти перпендукуляром от линии МK. Я никак не могу найти эти 90 градусов.



Буду очень благодарна за помощь.

Изменено 28 января, 2009 пользователем Rochery
