Обсуждаем "Grafis"

Aliona · 26 мая, 2018

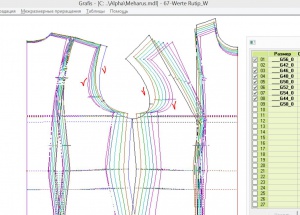

На этом этапе при запуске градации всех размеров картинка некрасивая:)

"Наводить порядок" буду так же в интерактивном режиме, ориентируясь на хорошо отработанные 44-й и 56-й, отмеченные красными галками

Изменено 26 мая, 2018 пользователем Aliona

Anutk · 26 мая, 2018

На этом этапе при запуске градации всех размеров картинка некрасивая:)
"Наводить порядок" буду так же в интерактивном режиме, ориентируясь на хорошо отработанные 44-й и 56-й, отмеченные красными галками

Вот это пример человеческого подвига :)

Делаю почти так же. Только работаю с 50 основой, ее немного улучшили и настройки незначительно отличаются.

Я склеиваю спинку отдельно, полочку отдельно. Потом на спинку копирую горловину и среднюю заднюю линию из основы 50. Двигаю всю конструкцию к этим 2 линиям. На полочку копирую среднюю переднюю линию и горловину или талию.... в засисимости от модели. и тоже сдвигаю перед к этим линиям. Тогда легче позиционировать лекала относительно основы (кнопка F8 ). Ну и подгоняю...

Результат был бы таким же..

Изменено 26 мая, 2018 пользователем Anutk

meharus · 26 мая, 2018

meharus, понемногу буду выкладыват шаги.
Итак, загрузила ваши лекала 44 и 56 размеров в один файл.
Затем создала две позиции под названием "прототип 44" и "прототип 56"

На каждый из этих слоев командой "перенос" скопировала детали лифа - полочки, спинки и бочки.

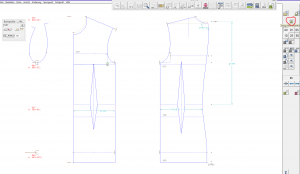

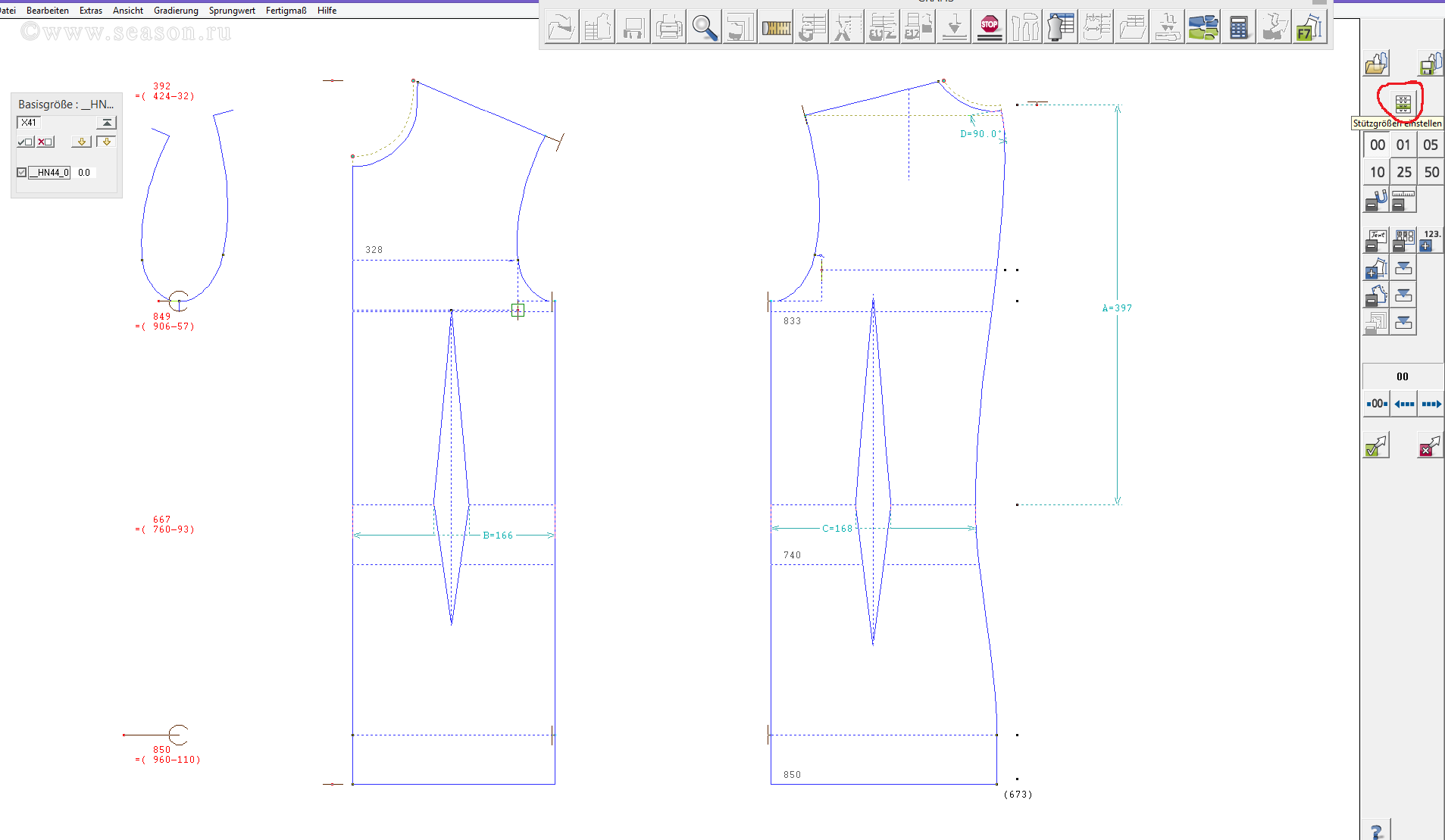

Выглядит так

Здесь понятно. Делал почти также, но как Anutk. Результат все равно тот же.

Дальше - вызов интерактивной конструкции. В данном случае "Основа полочки и спинки 10"
Захожу в интерактивный режим, в опции и выбираю такие настройки

И через меню "трансформация" совмещаю линию талии, линию полузаноса и среднюю линию спинки с соответствующими линиями интерактивной конструкции

очень хорошо, что вы сделали скрин настроек. от них много зависит, как будут разбегаться линии.

meharus · 26 мая, 2018

Создаю еще две детали для интерактивных полочки и спинки

В интерактивных полочке и спинке добиваюсь максимального совпадения.
На скриншотах не максимальное, просто лень:)

по первой части. я понял, что мы делаем детали 44 спинки и полки на базе натянутой интерактивной бк
по второму предложению. понимать его просто как повтор?
а насчет лени. точного совпадения у нас добиться так и не получилось. близкое, да. но точного нет. а мы не ленились. надеюсь, что ваши настройки нам помогут.
и ещё эта табличка у меня при переходе от выточки к выточке открывается заново и каждый раз надо заводить, активировать столбцы и размеры. а, если недосмотришь, то весь труд летит прахом. Изменено 26 мая, 2018 пользователем meharus

meharus · 26 мая, 2018

Затем делаю видимым только БК и прототип 56

А в интерактивном режиме делаю такие настройки

Активирую средний столбец, видимый только 56 размер, подгоняю теперь аккуратно его.
Активированный средний столбец гарантирует мне, что все изменения будут происходить только в том размере, который я выбрала. В данном случае в 56-м.
После редактирования в интерактивном режиме БК и затем интерактивных МК активирую в таблице градации только два размера и вижу такой результат

Это интерактивные конструкции, "натянутые" на ваши лекала двух размеров.
Если не ошибаюсь, то вся работа от загрузки лекал до получения двух "родных" графисовских размера и плюс написание постов в теме, заняла час времени.

здесь понятно, только такой таблицы видеть не приходилось. возможно до нее просто не доходил.

meharus · 26 мая, 2018

На этом этапе при запуске градации всех размеров картинка некрасивая:)

"Наводить порядок" буду так же в интерактивном режиме, ориентируясь на хорошо отработанные 44-й и 56-й, отмеченные красными галками

Радует про час времени. отложу всю работу и попробую повторить все, что вы описали. у нас ещё была проблема с натяжкой рукава. посмотрите, пожулайста, хотя бы визуально, возможно ли это?

Aliona · 26 мая, 2018

здесь понятно, только такой таблицы видеть не приходилось. возможно до нее просто не доходил.

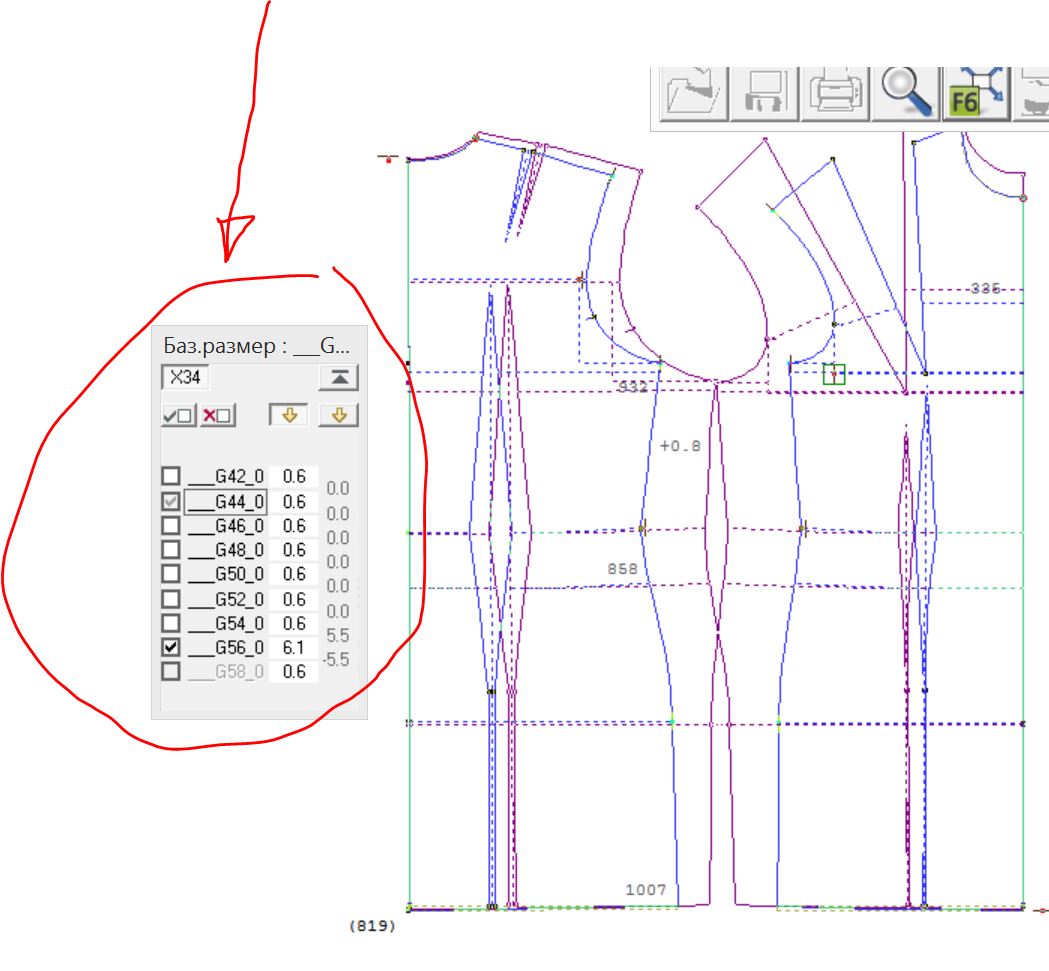

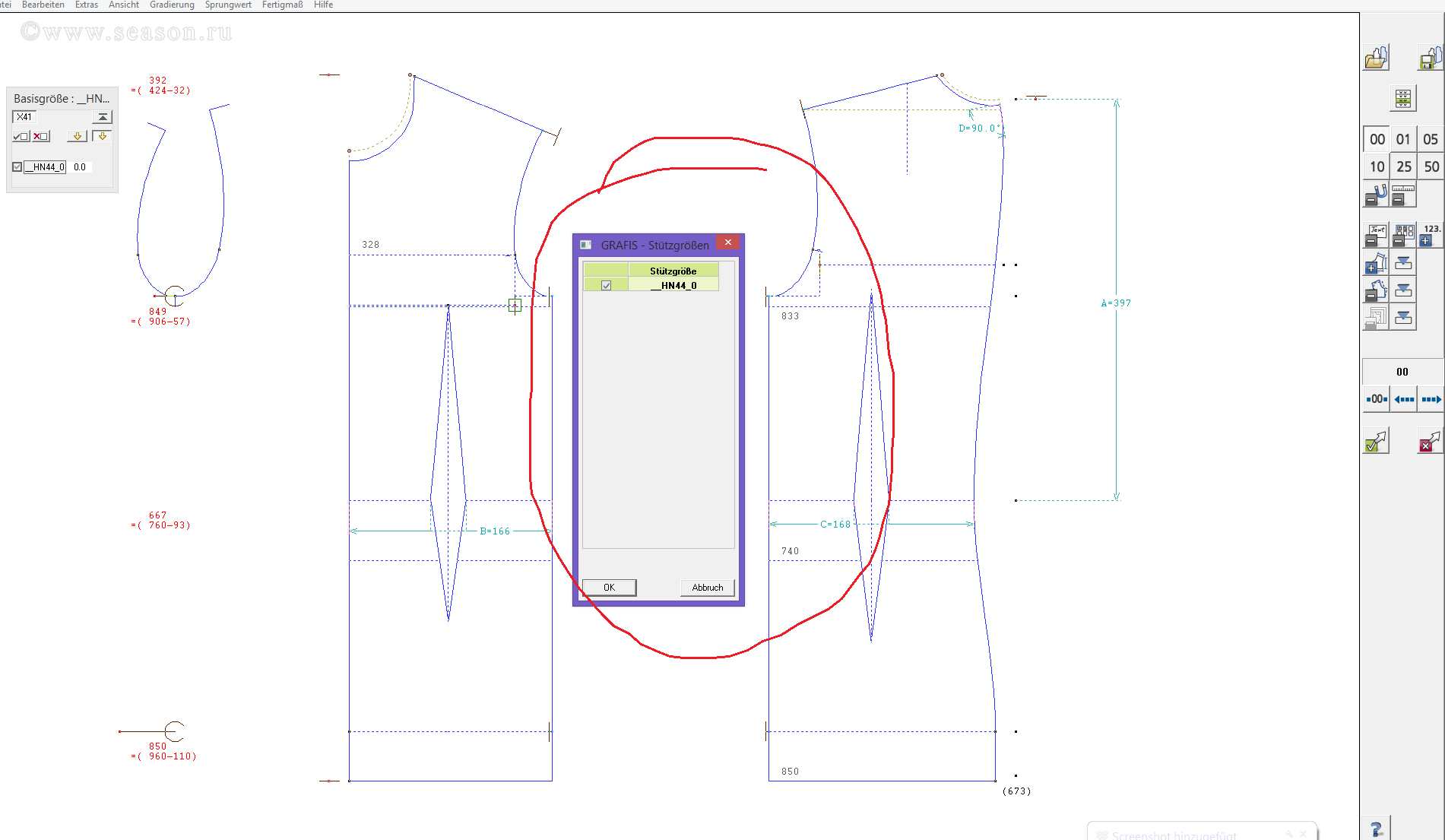

meharus, какой таблицы видеть не приходилось? Вот этой?

Если так, то из-за этого у вас очень даже могли "разбегаться" линии
Чтобы вносить изменения отдельно в каждый размер, надо сделать активным средний столбец.
Если активен последний, то все правки, вносимые в один размер автоматом вносятся во все остальные.

у нас ещё была проблема с натяжкой рукава. посмотрите, пожулайста, хотя бы визуально, возможно ли это?

Точно возможно. Постараюсь сегодня сделать. Изменено 26 мая, 2018 пользователем Aliona

meharus · 26 мая, 2018

meharus, какой таблицы видеть не приходилось? Вот этой?

Если так, то из-за этого у вас очень даже могли "разбегаться" линии
Чтобы вносить изменения отдельно в каждый размер, надо сделать активным средний столбец.
Если активен последний, то все правки, вносимые в один размер автоматом вносятся во все остальные.
Точно возможно. Постараюсь сегодня сделать.

не этой таблицы. ранее в рисунках была большая зеленая, где на первой строчке 56 р-р.
с рукавом можно не спешить.
у меня вопрос. на каком экране вы работаете. какая диагональ?

Aliona · 26 мая, 2018

и ещё эта табличка у меня при переходе от выточки к выточке открывается заново и каждый раз надо заводить, активировать столбцы и размеры. а, если недосмотришь, то весь труд летит прахом.

здесь не поняла

meharus · 26 мая, 2018

здесь не поняла

Табличка "баз. размер", которую вы очертили на последнем эскизе. которая открывается при активации интерактивных функций. при переходе от одной функции, допустим выточка плечевая, когда заканчиваю и перехожу к функции талиевой выточки (или чего-угодно другого) табличка уходит с экрана и включается вновь без установленных перед этим настроек. все настройки приходится ставить заново. если этого не сделать, начинает изменяться не 56, а 44 размер. то есть натяжку надо делать опять на 44. и все опять по кругу.

Anutk · 26 мая, 2018

Табличка "баз. размер", которую вы очертили на последнем эскизе. которая открывается при активации интерактивных функций. при переходе от одной функции, допустим выточка плечевая, когда заканчиваю и перехожу к функции талиевой выточки (или чего-угодно другого) табличка уходит с экрана и включается вновь без установленных перед этим настроек. все настройки приходится ставить заново. если этого не сделать, начинает изменяться не 56, а 44 размер. то есть натяжку надо делать опять на 44. и все опять по кругу.

Aliona · 26 мая, 2018

у меня вопрос. на каком экране вы работаете. какая диагональ?

у меня ASUS N76V, диагональ 17,3" Изменено 26 мая, 2018 пользователем Aliona

Aliona · 26 мая, 2018

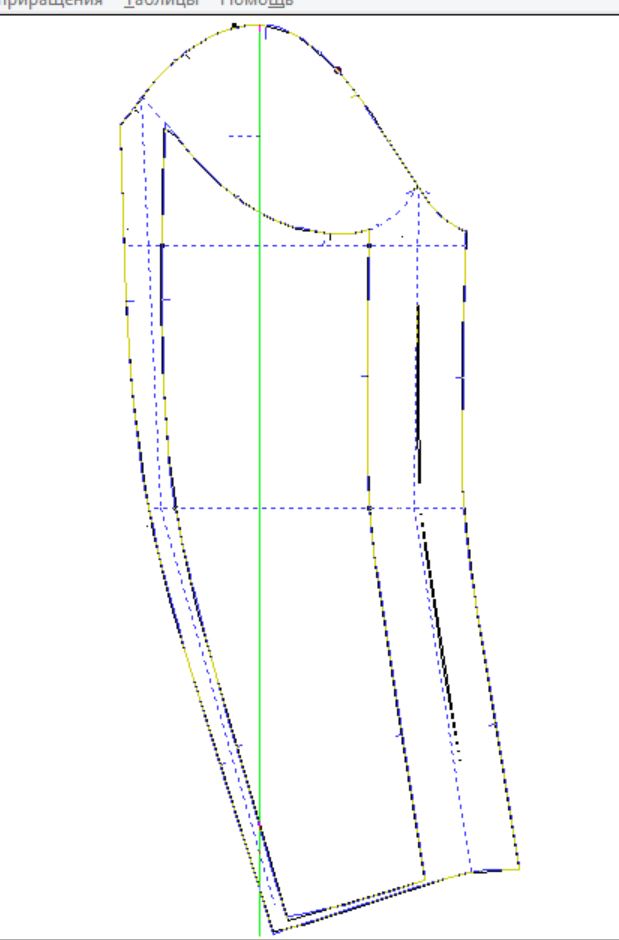

"натянула" рукав в 44 размере

alex24 · 28 мая, 2018

Народ, кто в курсе, по сколько сейчас Графис продают?

meharus · 1 июня, 2018

И через меню "трансформация" совмещаю линию талии, линию полузаноса и среднюю линию спинки с соответствующими линиями интерактивной конструкции

Добрый день. появилась возможность вернуться в тему. Только как всегда у меня то одно не так,то другое не этак. уже который час бьюсь над совмещением интерактива с введенной основой.
если точнее, то совместить могу.
вариант первый. согласно учебника: деталь основы в одной строке протокола видимая, а интерактив в следующей. Совмещаю, но стоит во время работы задать команду "закончить" или F5 все разбегается опять. совмещал и через F3 и через трансформацию, разницы нет! как оно у меня разбегалось. так и разбегается.
пробовал вариант, при котором основу переносил и потом вызывал интерактив, то есть все в одной строке протокола. тогда при запуске интерактива основа исчезает с экрана.
получается надо работать первым вариантом на одном дыхании, без ошибок от начала до конца натяжки, не используя часть инструмента, чтобы улучшить изображение, без сохранения, без возможности зайти в протокол и т.д.
Или все-таки есть способ, чтобы интерактив лежал на изображении видимого на экране введенного лекала, и не убегал с него?
другие вопросы пока озвучивать не буду, потому как при разрешении этого возможно другие отпадут.

meharus · 2 июня, 2018

Давайте перейдем к практике. В процессе натягивания конструкции ваши вопросы растворятся:)

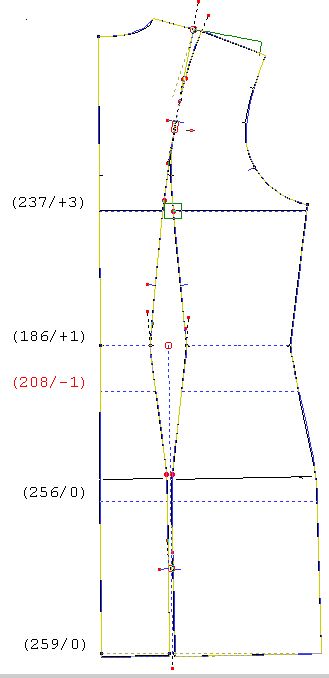

Добрый вечер. И так с 7 утра и почти 6 вечера, кое-как смог натянуть основу без выточек.

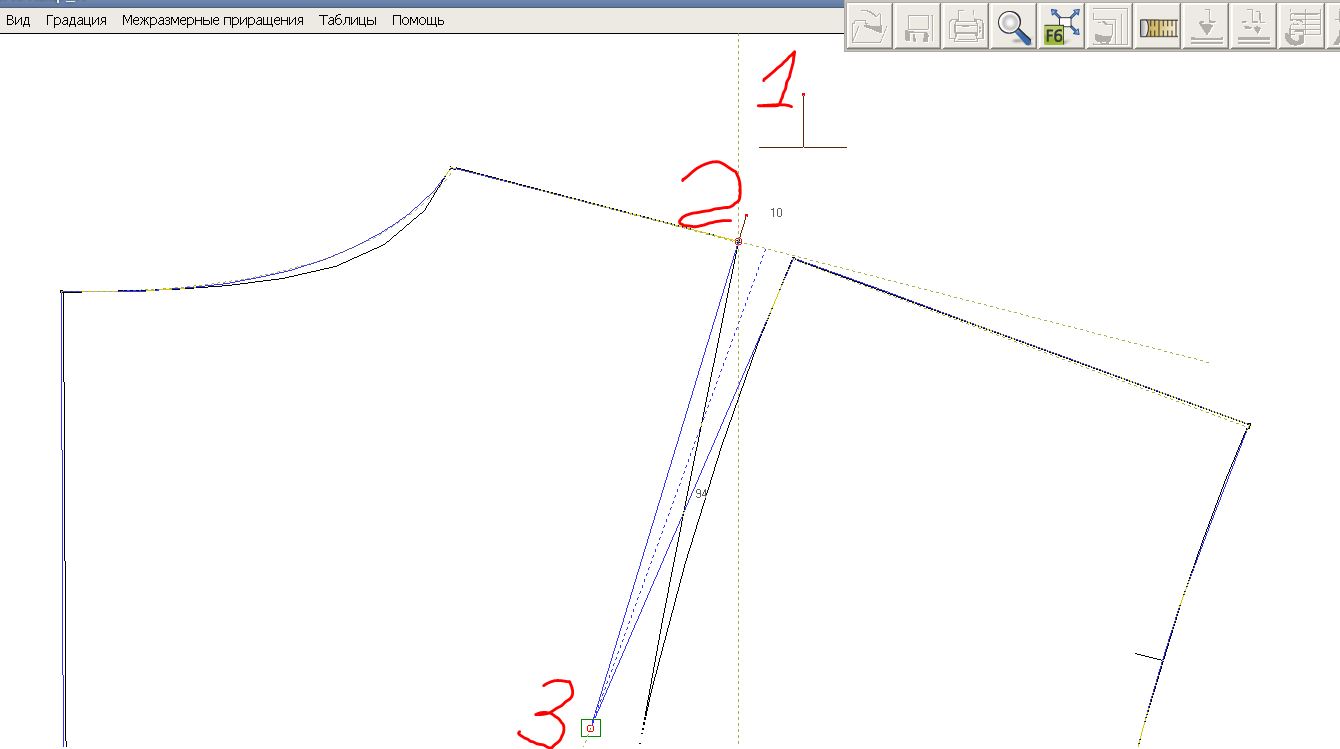

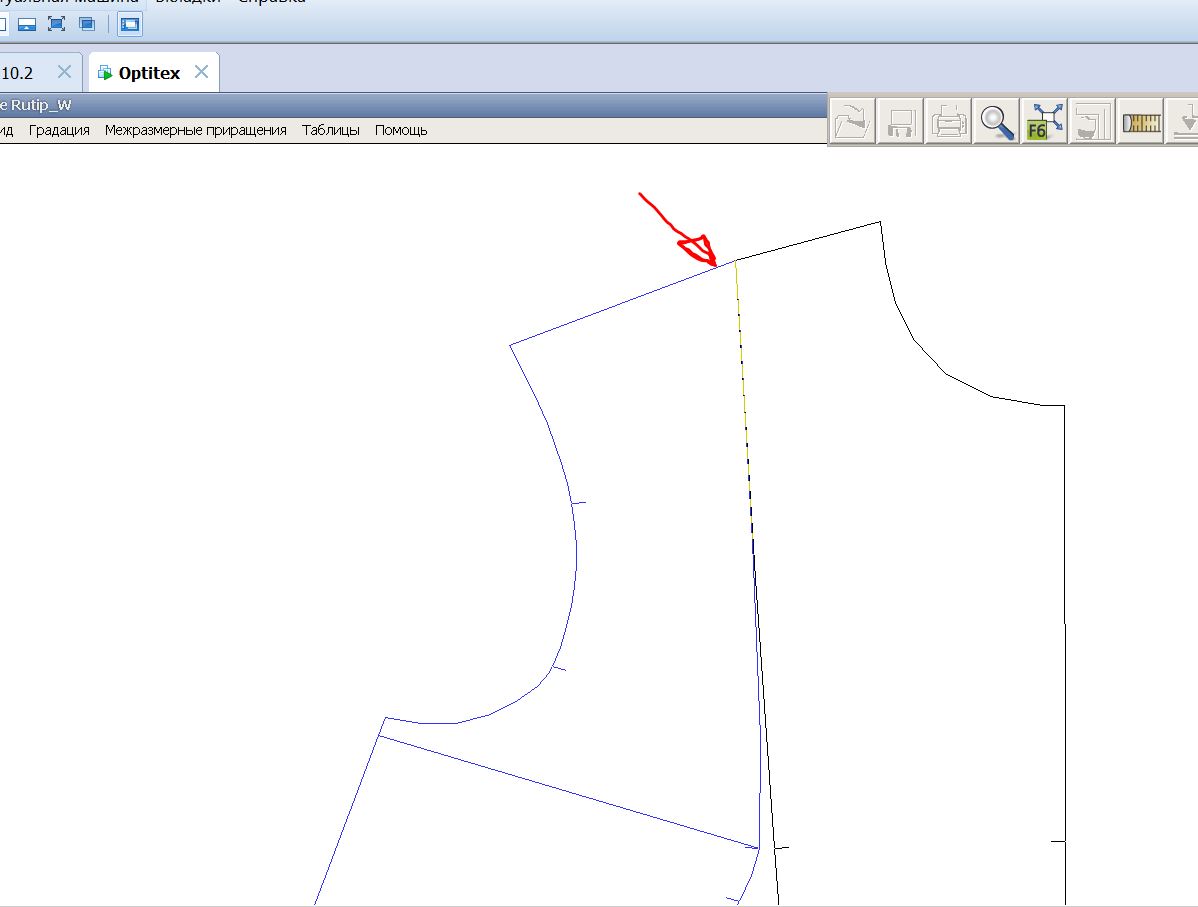

проблемы у меня такие, то линия плеча на интерактивной конструкции двоится, не пойму как пользоваться правильно рычагами. Их там два: длинный и короткий, зачем два, в чем у них разница?

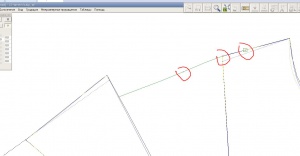

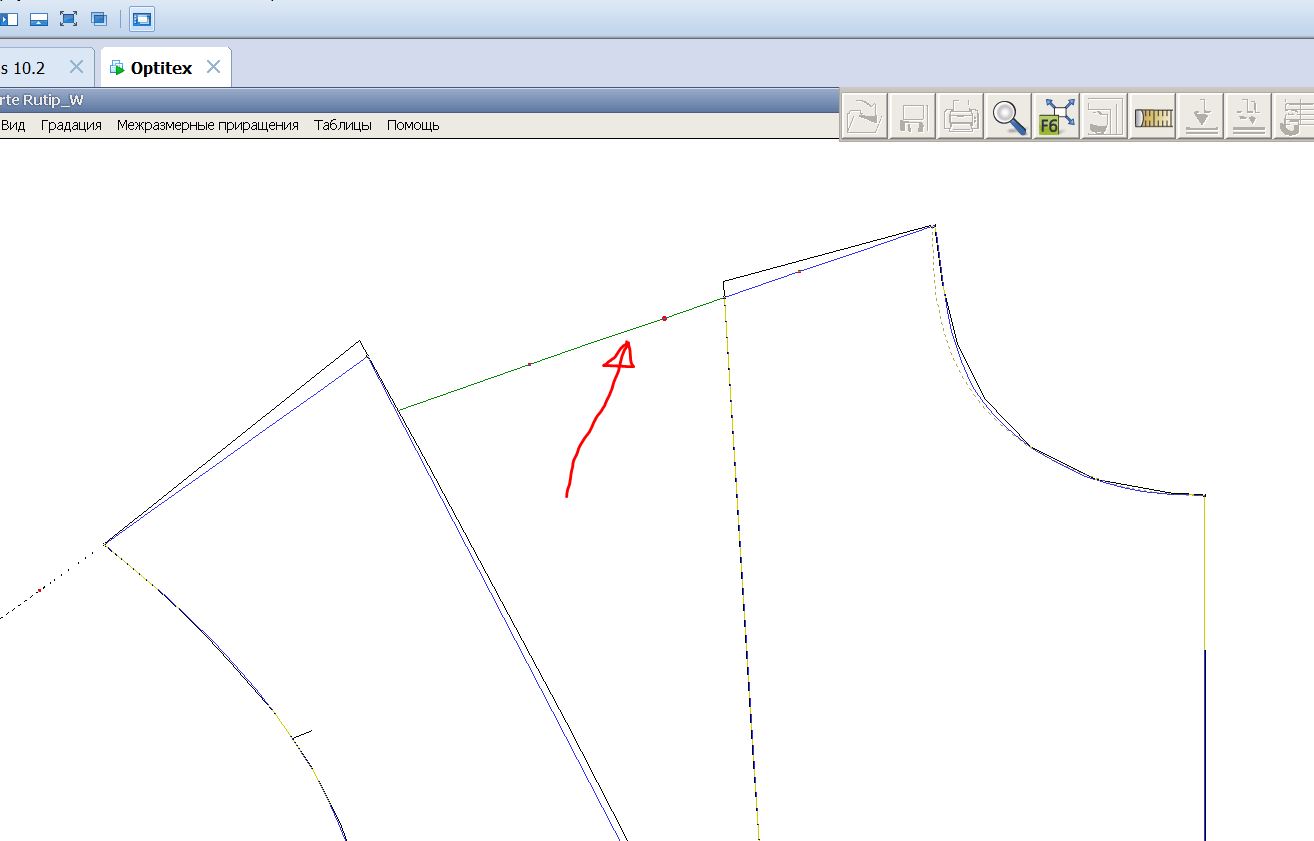

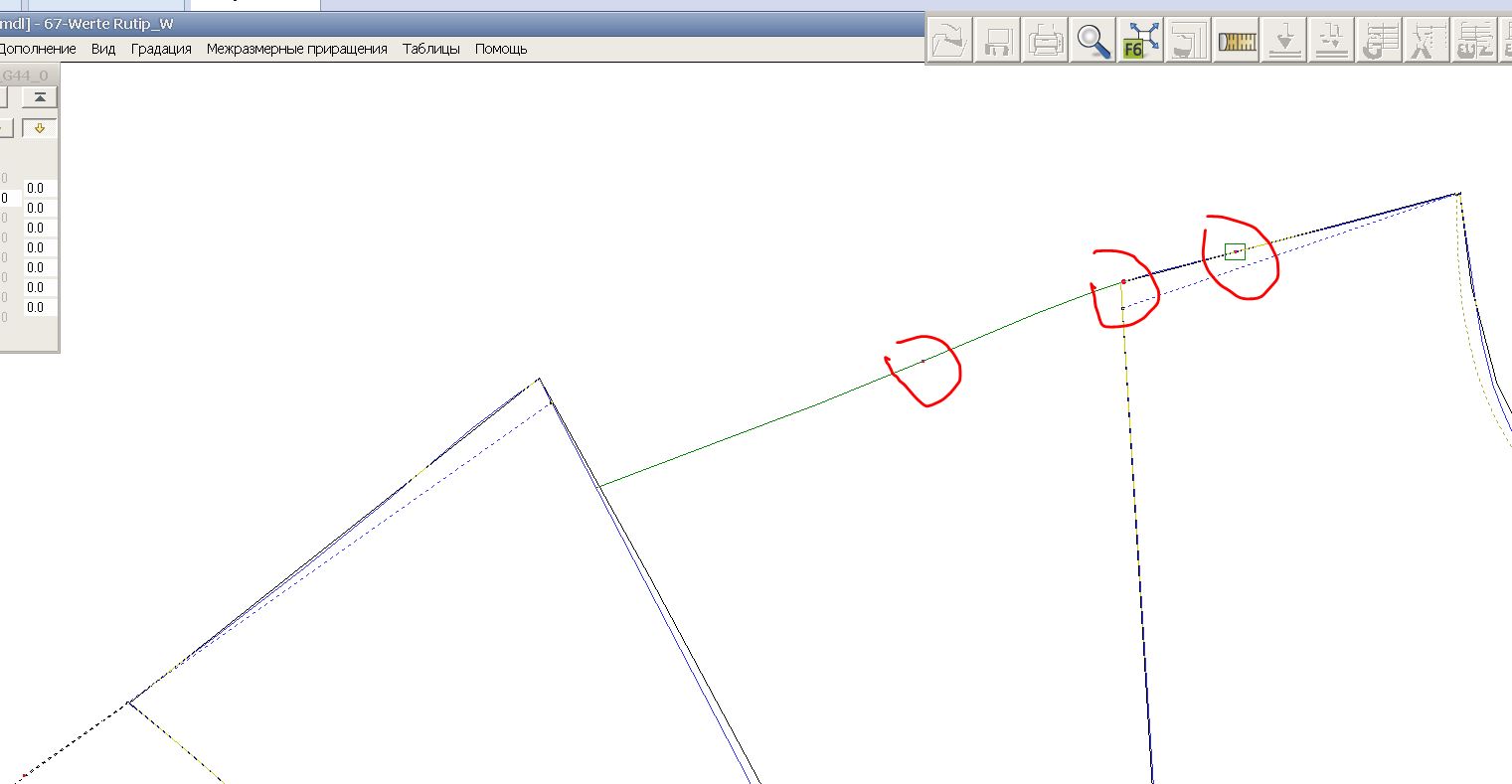

следующая проблема это точки плеча, там, где есть зеленая линия, уходят с пересечения на линию плеча. почему так и не понял.
в принципе натяжку, как у вас на фото почти получил, только я работаю на 51 диагонали, а потому свои неточности в натяжке вижу. Качественную натяжку сделать так и не смог. Мириться с отклонениями в базовых точках на 5-10 мм, считаю невозможным. Но здесь, думаю, повожусь и результат получу, кроме пару-тройки точек, на которые инструмента пока не нашел. но эти точки не самые важные.

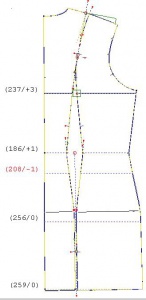

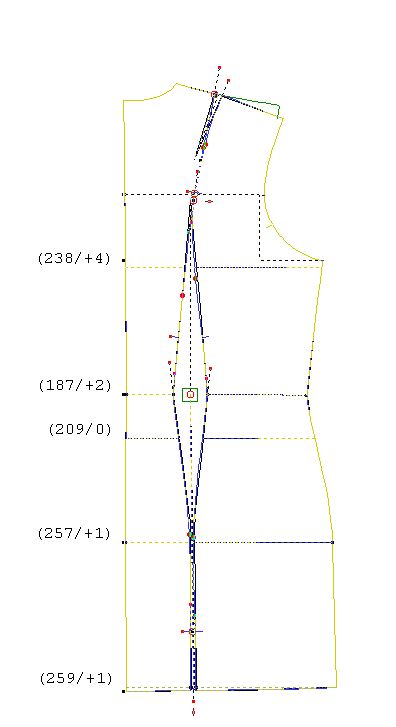

А вот с талиевыми выточками разобраться никак не могу. мало того, при натяжке талиевых выточек разбегаются боковые линии, линии низа, я не могу установить сами выточки. они почему-то где-то в стороне и не той формы.
В них есть по одной точке на спинке и на полке свободного движения (с крестом). Как она работает? она держит линии слева и справа от себя на определенном расстоянии и не позволяет что-либо сделать. Как её победить?

Aliona · 2 июня, 2018

Да, вопросов много. Но на все есть ответы.
Про размер экрана и отклонения.

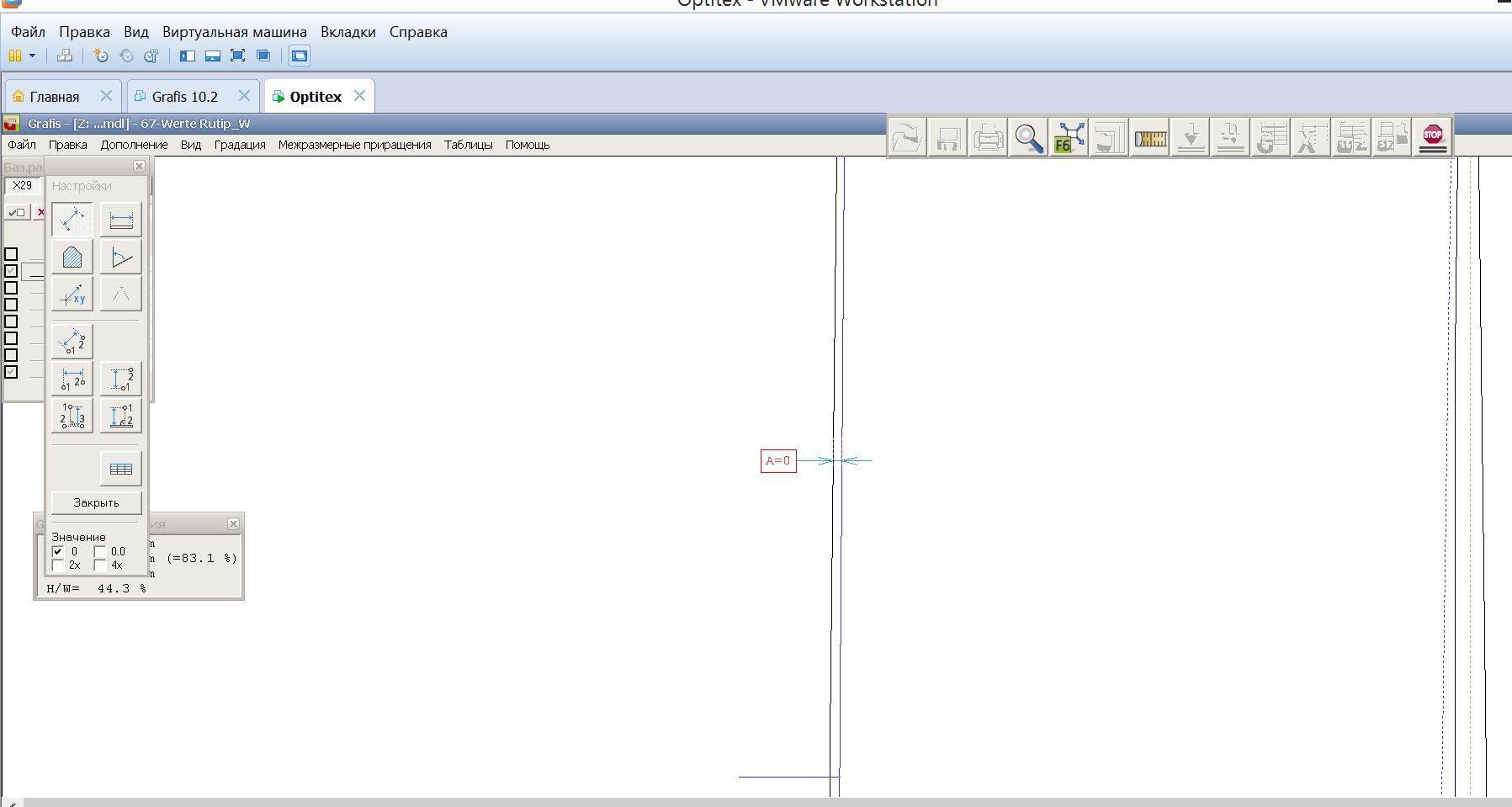

При таком виде

реальный размер отклонений такой

Это десятые доли миллиметра.
Об отклонениях 5-10 мм не может быть и речи.
Но! Смотря где, на каком участке.
Я всегда оцениваю, какой участок нужен прям точной-точной копией, а на какой не стоит тратить время.
