Построение плечевых изделий методом трёхмерного манекена

[Granny]

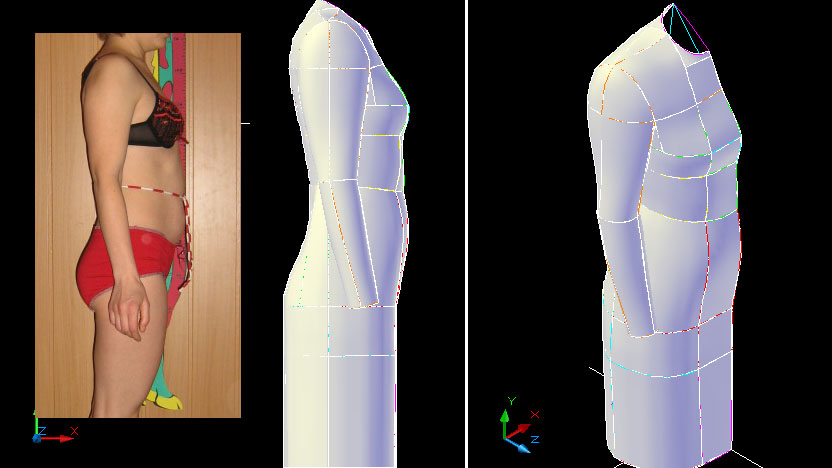

Подскажите пожалуйста, что то у меня картинка манекена какая то некрасивая получается, не могу цвет подобрать.
И еще. Девушки, а почему вы "кубиком" пользуетесь.А зависимая орбита чем хуже?



Перезалейте кто нибудь , рапиду мне не одолеть, может и еше кому нибудь пригодится.
http://club.season.ru/index.php?showtopic=...mp;st=400
Спасибо большое вам всем.

[Galjunja]



Natamoda, посмотрите пожалуйста, как сейчас?

[Gecuba]

Девушки, а почему вы "кубиком" пользуетесь.А зависимая орбита чем хуже?

Кубик вообще отключила - еще в фильме об этом рассказывала. Зависимую обриту тоже не очень люблю, больше всего нравится штурвал, я на него завела сочетание горячих клавиш, чтобы не лазить каждый раз в контекстное меню.

[Natamoda]

Теперь замечательно!

[Galjunja]

Теперь замечательно!

Огромное спасибо! Natamoda вы мне помогаете осуществить мои мечты,
научиться хорошо шить. Низкий вам поклон.

[Кадрен]

Natamoda, с большим интересом и наслаждением смотрела фильм про диаметры и сетку. Просто содержание предыдущих фильмов так или иначе было знакомо. По фото уже приходилось строить. Но когда вы погружаете зрителя в трехмерное построение, это смотрится как фантастический бестселлер. Словом , двигаюсь потихоньку.
Возник вопрос. Почему в построении вы не пользуетесь точками. Казалось бы чего проще. Проставили точки в антропологических местах снятия мерок, затем соединили кривые по точкам.



И еще. Для чего нам в 2д такие скрупулезные проверки размеров линий, если потом в 3д мы опять все сверяем. Не достаточно ли одного масштабирования. Нельзя взять размеры чисто по фото, а уже в 3д подогнать объемы под измеренные.

[Natamoda]

Почему в построении вы не пользуетесь точками. Казалось бы чего проще. Проставили точки в антропологических местах снятия мерок, затем соединили кривые по точкам.

Не знаю, почему так не делаю. Скорей всего существуют более простые способы построения Чем больше голов, тем больше способов придёт в эти головы...

Для чего нам в 2д такие скрупулезные проверки размеров линий, если потом в 3д мы опять все сверяем.

В пространстве сложнее исправлять. Поэтому стараюсь максимально подогнать в плоских проекциях.
Хочу сказать, что за время работы с манекенами пробовала самые разные варианты построения. Начинала просто с обводки фотографий и контролировала только самые главные мерки. И как бы я не строила - результат был всё равно лучше, чем МОЁ плоскостное конструирование. Но мелкие недочёты (очень мелкие) были (и есть) всегда. А хочется совершенства....
Надёюсь, с вашей помощью добиться этого совершенства. Коллективный разум - великая сила!
Жду отшитых моделей после объёмного конструирования и замечаний, что пришлось исправлять и в чём может быть причина недочётов.

[Gecuba]

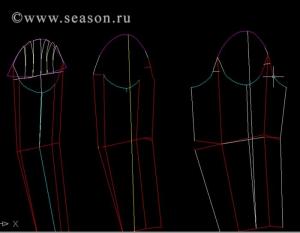

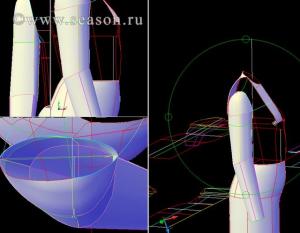

Построение рукава в объеме



Фильм 1...............Фильм 2...............Фильм 3
Скачать (65 Мб).....Скачать (77 Мб).....Скачать (60 Мб)
Фильм 4...............Фильм 5
Скачать (56 Мб).....Скачать (88 Мб)



Окончательное оформление лекал рукава

Часть 1 (71,5 Мб) Часть 2 (55,5 Мб)
*Эти архивы сделаны заново и перезалиты (8.09.09) после удаления первой части. Чтобы посмотреть фильм надо скачать и 2 часть.



Общая продолжительность фильмов - примерно 3,5 часа.
Общий вес всех архивов - 474 Мб



Все фильмы в этот раз сделала с оглавлением - т.е. можно смотреть просто медиа плейером, а можно открыть в браузере и переходить по разделам. Это сделано для большего удобства навигации - особенно нужно для тех, кто при построении постоянно будет возвращаться к каким-то моментам.

[Gecuba]

Кто у нас из Эстонии? Где у Вас там боди-сканер?..
Если найдете - и манекен строить не придется :)
http://ole-black.livejournal.com/578731.html

[Sintya]

Перезалейте кто нибудь , рапиду мне не одолеть, может и еше кому нибудь пригодится.

Зеркало...



01_3DM_-_Ob_emnyi_rukav_ch.1.rar 65.38 Мб http://ifolder.ru/11474615
02_3DM_-_Ob_emnyi_rukav_ch.2.rar 77.22 Мб http://ifolder.ru/11475084
03_3DM_-_Ob_emnyi_rukav_ch.3.rar 59.72 Мб http://ifolder.ru/11475238
04_3DM_-_Ob_emnyi_rukav_ch.4.rar 56.40 Мб http://ifolder.ru/11474716
05_3DM_-_Ob_emnyi_rukav_ch.5.rar 87.61 Мб http://ifolder.ru/11474758



01_3D_M1_-_Stroim-razvorachiveem_lif.rar 94.94 Мб http://ifolder.ru/11476578
01.1_3D_M1_-_Perevod_nagrudnoy_vytachki.rar 11.04 Мб http://ifolder.ru/11475240
01.2_3D_M1_-_Sovmeschenie_osnov.rar 42.58 Мб http://ifolder.ru/11475434
02_3D_M1_-_Modelirovanie_polochki_ch.1.rar 71.46 Мб http://ifolder.ru/11475826
03_3D_M1_-_Modelirovanie_polochki_ch.2.rar 68.70 Мб http://ifolder.ru/11475866
04_3D_M1_-_Modelirovanie_spinki.rar 49.05 Мб http://ifolder.ru/11475891
05_3D_M1_-_Komplekt_lekal._Pripuski_na_shvi.rar 61.50 Мб http://ifolder.ru/11476069

[Кадрен]

Вопрос к качающей общественности!
Адаптацию для 2009 версии скачало 46 человек - и ни одного отзыва.
Загрузили - не загрузили, может сделали ее более удобной...
Или у всех устанавливается такое:
Прикрепленное изображение?

Gecuba, сообщаю. Такая история. В первый раз загрузила вашу адаптацию сдуру. Все было прекрасно. Дошла очередь до фильмов. Я по своей привычке начала их смотреть с конца. Дошла очередь до адаптации. Решила потренироваться и перезагрузить вашу адаптацию. И получила такую картинку, как у вас в сообщении. Долго ли коротко ли, но добралась до истины. Дело оказалось в том, что в первый раз я загрузила файл от 23.01.09. И было все нормально. Потом перезагрузила от 26.01.09 и оказались пустые панельки. Вернулась к 23.01.09 - все стало на свои места.
Или дело в чем то другом?

[Gecuba]

Думаю, что дело все таки не в самих файлах адаптации (хотя на 100% не уверена), а в том как их загрузили в программу. Может не совсем перетащили содержание панелек. Т.е. саму структуру перетащили - это и есть пустые окошки, а "внутренности" этих окошек - нет.

[Кадрен]

Так в том то и дело, что внутренности были уже пустые. Нечего было перетаскивать. Я два раза загружала этот файл.
Видимо это глюки самой системы. То дает перетаскивать кнопки, то нет.

[Кадрен]

Всем небольшой подарочек jruler.zip
Линейка для измерений на экране.
Natamoda, хочу с вами посоветоваться. В процессе работы над манекеном возникли некоторые мысли.
Но вдруг вы это уже делали и опыт оказался неудачным.
Идея такая. Делается каркас и сетка. Каркас состоит из оси и поперечных сечений. Сетка рисуется по фото. Затем в 3д натягиваем сетку на каркас по опорным точкам используя свойство 3д полилинии вытягиваться. Редактируем по размерам и т.д.

[Natamoda]

Я так не делала, и честно говоря, пока не понимаю ход мыслей. Знаю, что сетку можно редактировать ручками, но как при этом контролировать размеры?... Наверно, как то можно. Попробуйте.

[Кадрен]

Я просто спросила, чтобы не тратить время, если такой опыт уже был.
Контролируются диаметры точно так же.

[Gecuba]

Видимо это глюки самой системы. То дает перетаскивать кнопки, то нет.

Вполне может быть - потому как выкладывала на сезон уже "проверенную" адаптацию - Натамода ее перед этим успешно установила.

[Кадрен]

Аннотация к фильму "сетка-диаметры"
начало Выравнивание



05:00 Диаметр груди
21:25 Диаметр талии
28:00 Диаметр бедер
32:30 Диаметр Сг4
41:20 Горловина
46:50 Ширина спины
51:23 Ширина груди
54:05 Плечо
55:25 Пройма







Natamoda, Gecuba, Еще раз большое спасибо за ваш труд. Особенно интересно было работать с проймой. Но в какой то момент при откате операций все слетело. Теперь часть работы придется делать снова.

[Gecuba]

Но в какой то момент при откате операций все слетело. Теперь часть работы придется делать снова.

Иногда спасает сохранение документа, его закрытие и повторное открытие.
По поводу "часть работы снова" - я сетку рукава почти 3 раза построила - т.е. строю-строю, а потом раз - и ошибку нашла... возвращаюсь на начало - и так три раза. Но зато локтевой диаметр строю уже "на раз" ;)), так что в этом моменте и позитив есть - лучше в голове закрепляется.

[Кадрен]

Еще один подарочек очень удобная примочка auto.zip для автокад . Данный файл работает и в 9.

"Необходимо выбрать объект, который будет образцом для создания Вами другого объекта.После выбора нужного объекта, команда установит текущими слой, цвет, тип линии, ширину линии и др. свойства, которыми обладает выбранный объект.Далее будет вызвана стандартная команда Автокада для отрисовки такого же объекта.Например, если был выбран отрезок (line), то будет вызвана команда "Отрезок" ("Line"), если был выбран круг (circle), то будет вызвана команда "Круг" ("Circle"), и т.д.При этом Вам не надо специально устанавливать текущими необходимые Вам свойства объекта. Команда все сделает это за Вас.Вы можете вызвать диалог настроек, чтобы указать команде, какие свойства нужно учитывать при ее работе."



В фильме видела, как часто приходилось переопределять свойства объектов, с этой программкой это делать намного удобнее.

[Кадрен]

Ура. Одела первую поверхность.
Только у меня поверхности получаются сеточкой. Никак не пойму, что сделать, чтобы закрасить.

[Natamoda]

Никак не пойму, что сделать, чтобы закрасить.

Надо выбрать стили визуализации. Скорей всего у вас установлен каркасный стиль, а надо реалистический или концептуальный.

[Gecuba]

Ищите "Диспетчер визуальных стилей"
В фильмах он где-то есть...
*Если 10-ка - то вкладка Render --> панель visual styles
или View --> 3D palettes --> Visual Styles
Поздравляю с первой поверхностью! Быстро продвигаетесь! ;)

[Gecuba]

Еще один подарочек очень удобная примочка auto.zip для автокад .



В фильме видела, как часто приходилось переопределять свойства объектов, с этой программкой это делать намного удобнее.

Кадрен, с программкой работаете?
Просто мне хватает и средств автокада. Чаще всего пользуюсь быстрыми свойствами для смены цвета-слоя.

[Кадрен]

Нет, пока еще эту программку не пробовала, потому что рисование уже закончилось. Насчет быстро продвигаюсь, это громко сказано. Боюсь, что нужно будет все начать сначала. Но повторение, мать учения, главное стал понятен принцип.



Natamoda, не перестаю восхищаться вашим колоссальным трудом. Еще месяц назад я не знала ни одной команды в а=де, а сегодня нарисовала свою первую модель в 3д и развернула. Мне нужно было сделать срочный заказ и было лениво вымерять размеры. Сам процесс занял 20 минут удовольствия. Нет, это не манекен, это простенькая вещь. Но я радовалась, как ребенок. Вы познакомили нас с совершенно фантастическим миром, провели нас шаг за шагом по пути, которым сами шли долгое время. Это дорогого стоит. Вы талантище.
