А что значит понятие полиповерхность?

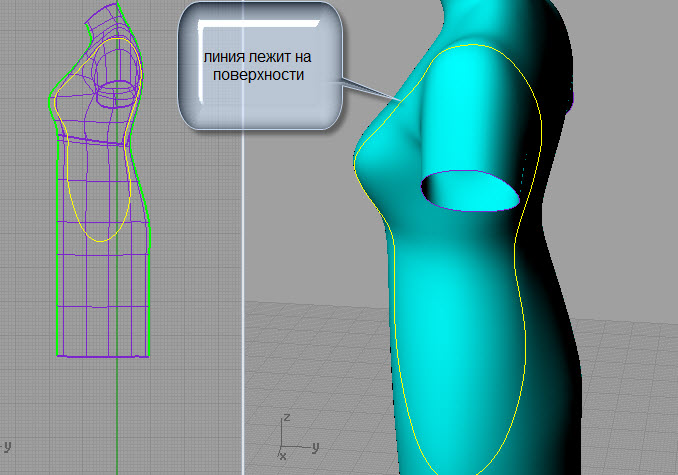

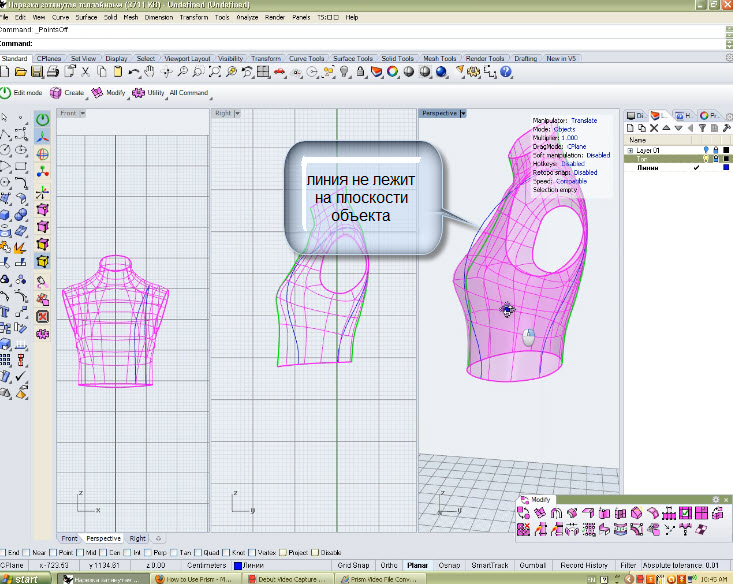

Что-то я не пойму. В фильме говорится, что при проецировании линии на поверхность Т-сплайна она не плотно ложится на поверхность

А почему у меня ложится плотно, или я что-то не правильно понимаю?

Изменено 28 января, 2013 пользователем Sarta Anella

[Natamoda]

А что значит понятие полиповерхность?

Полиповерхность- набор отдельных поверхностей, соединённых в единую группу.

Многие команды работы с отдельной поверхностью не работают с полиповерхностью, пока её не разобьёшь специальной кнопочкой на отдельные составляющие.

[Natamoda]

А почему у меня ложится плотно, или я что-то не правильно понимаю?

Вы спрашиваете про поверхность, а показываете линию

[Sarta Anella]

Вы спрашиваете про поверхность, а показываете линию

Про поливоверхность это один вопрос, а про линии это уже совсем другой.



Теперь вроде поняла, первоначально после проецирования линия ложится плотно на поверхность, а вот потом если мы хотим поменять её месторасположение, то эта линия уже не привязана к поверхности и мы не можем её притянуть Пулом как притянули бы, если бы это была не Т-сплайновская поверхность, а простая риновская. Поэтому приходится проводить дополнительные действия, чтобы правильно расположить необходимую линия на поверхности Т-сплайна. Я правильно всё поняла или нет?

Изменено 28 января, 2013 пользователем Sarta Anella

[Sarta Anella]

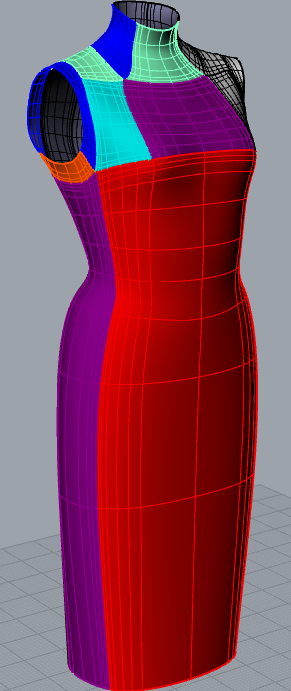

Натамода, спасибо, что пояснили картинками, всё стало намного понятнее :) Теперь наглядно вижу отличия Т-сплайновской поверхности и Нурбс-поверхности

Изменено 28 января, 2013 пользователем Sarta Anella

[Гаспар]

Если я правильно помню, делался Rebuild кривой и после этого она переставала плотно прилегать к поверхности. А сразу после проецирования, она очень плотно прилегает к поверхности. Это то, что получилось у вас Sarta. Про команду Rebuild можно всё прочитать в описании.



Теперь вроде поняла, первоначально после проецирования линия ложится плотно на поверхность, а вот потом если мы хотим поменять её месторасположение, то эта линия уже не привязана к поверхности и мы не можем её притянуть Пулом как притянули бы, если бы это была не Т-сплайновская поверхность, а простая риновская. Поэтому приходится проводить дополнительные действия, чтобы правильно расположить необходимую линия на поверхности Т-сплайна. Я правильно всё поняла или нет?

Да

[Sarta Anella]

Изучаю фильм Гаспар -"Ретопоснап".

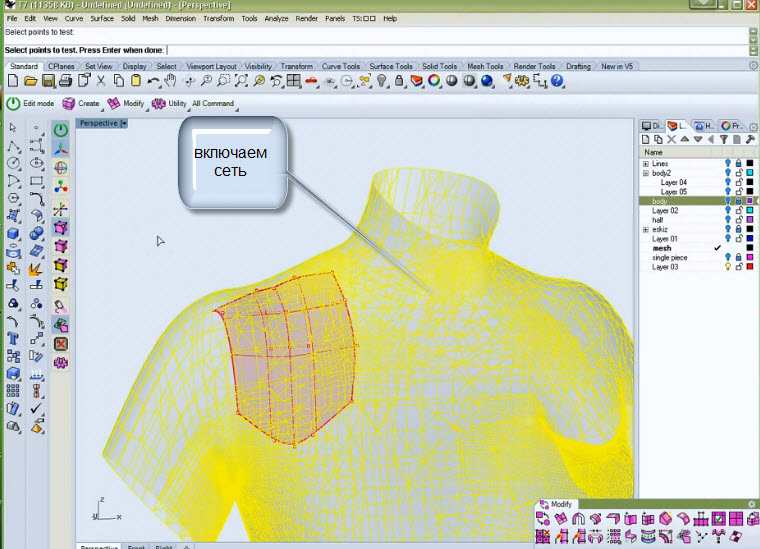

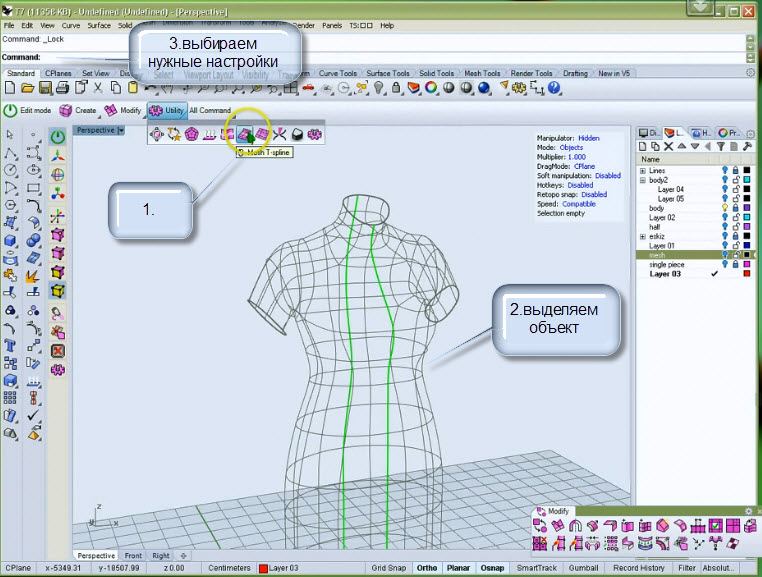

1. Т-сплайн можно конвертировать в сеть, для этого



А для чего может понадобиться конвертировать Т-слайн в сеть?

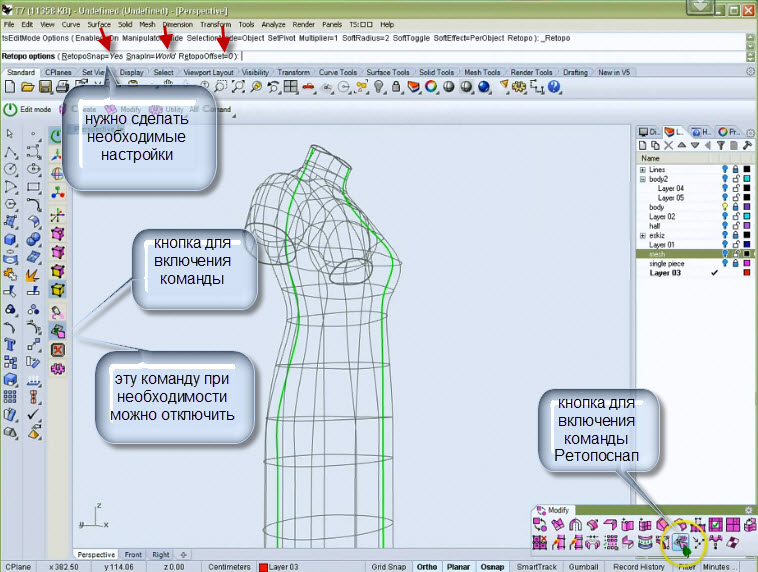

2. Включаем команду ретопоснап

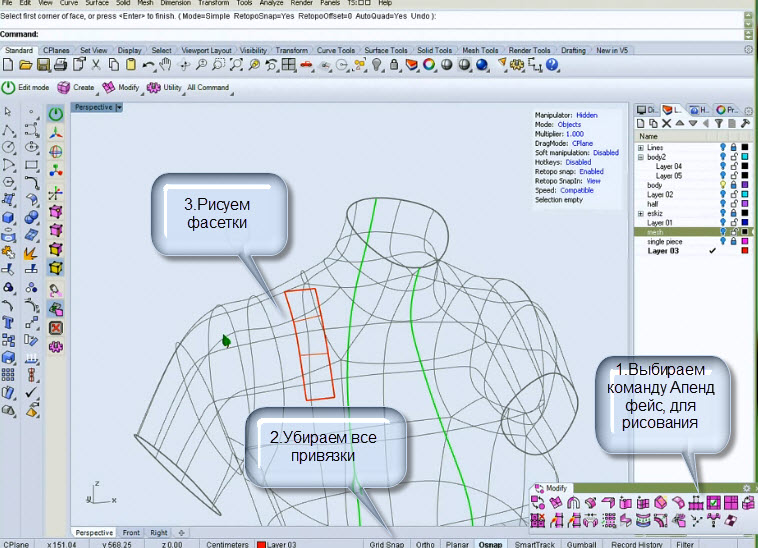

3. Рисует на поверхности фасетки

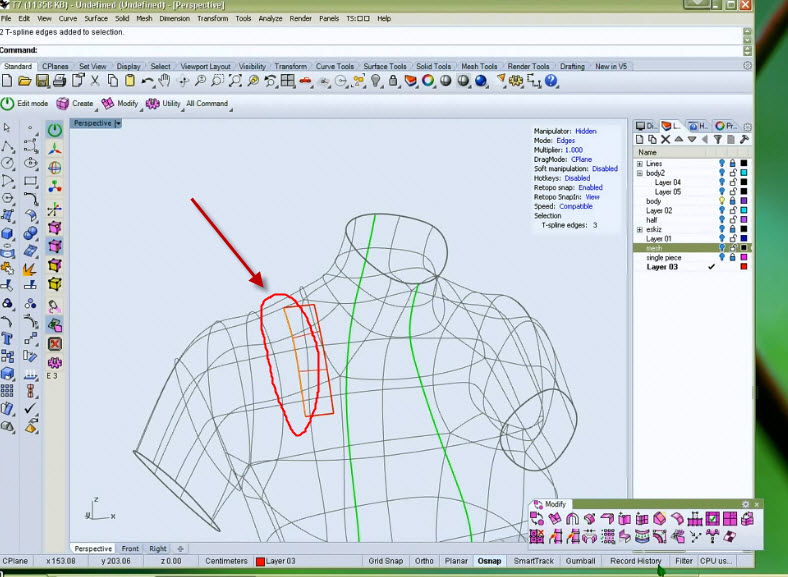

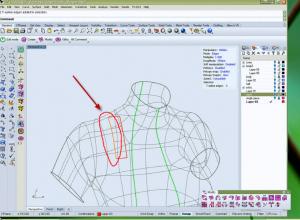

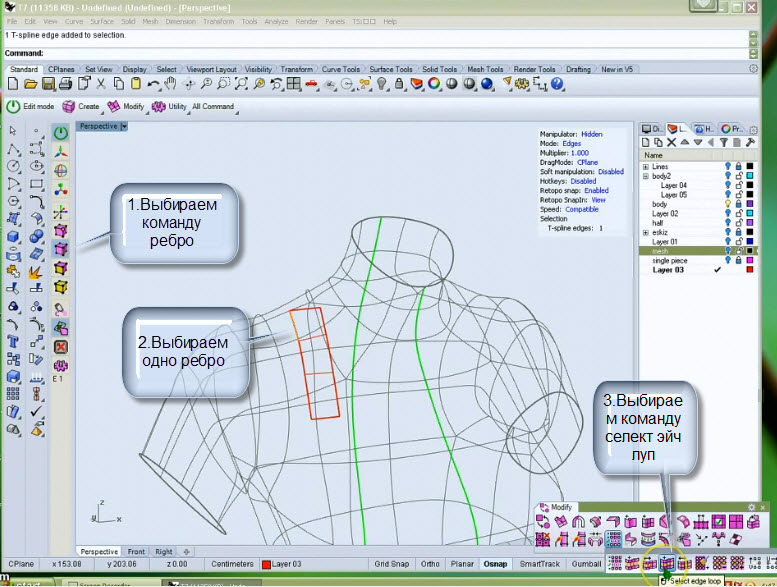

4. С помощью команды - селект эйч луп очень удобно выделять сразу несколько рёбер(граней) которые относятся к одному кольцу.

Изменено 29 января, 2013 пользователем Sarta Anella

[Sarta Anella]

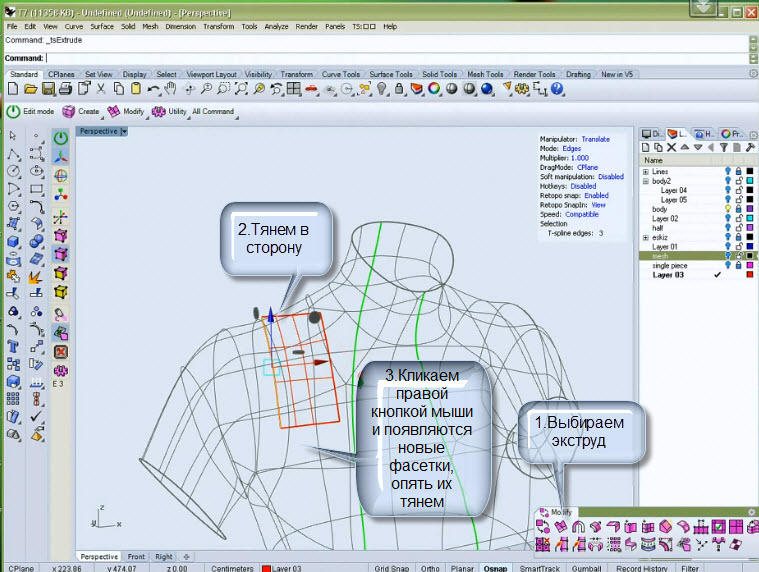

5. Натягиваем на поверхность фасетки с помощью команды экструд

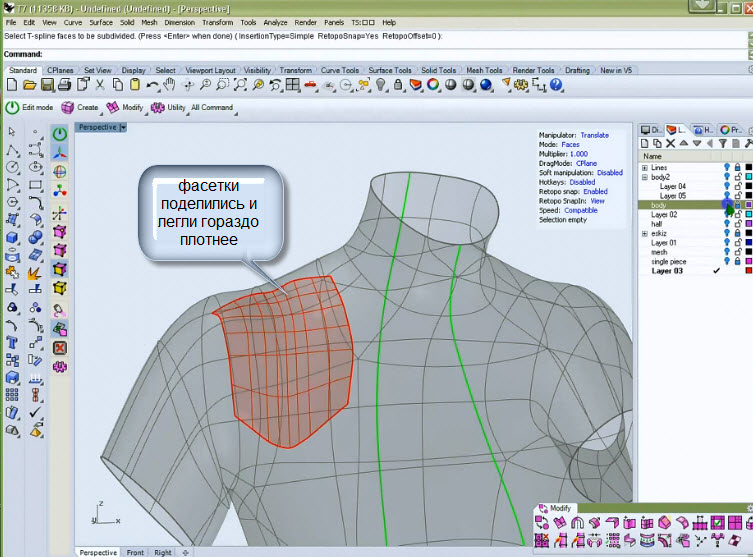

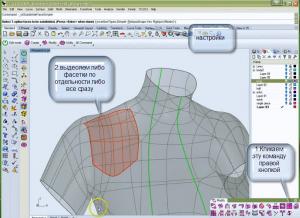

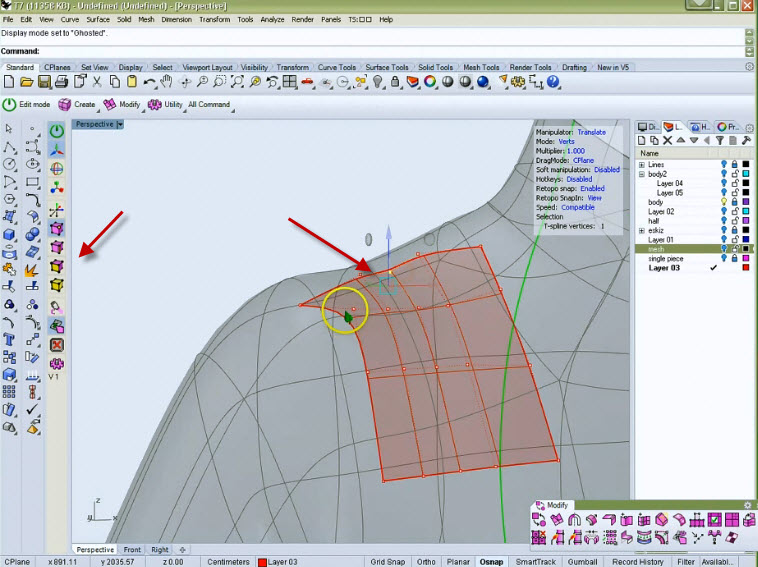

6.Если при натягивании фасетки не легли на поверхность, нужно



7. В итоге получаем поверхность на поверхности, которую можно редактировать

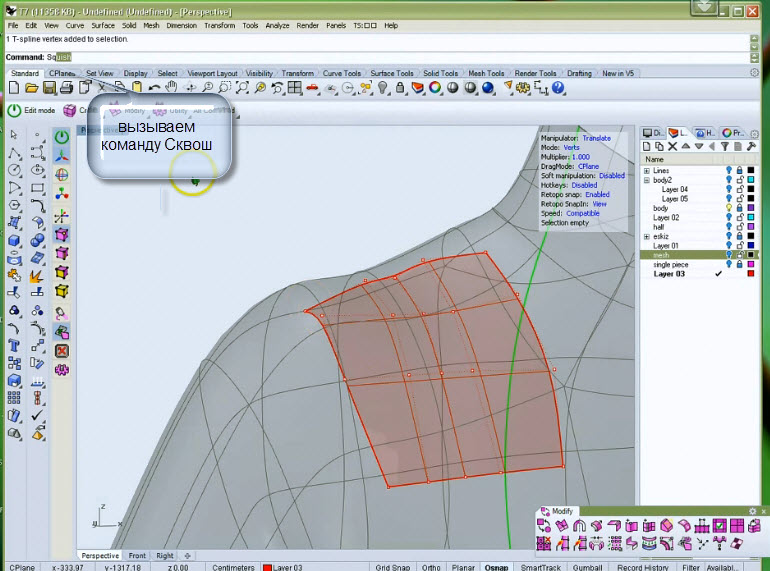

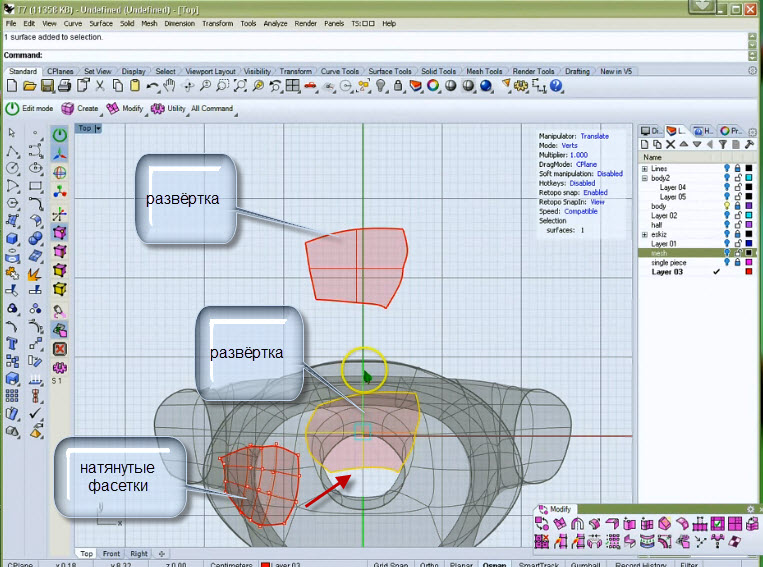

8. Вызываем команду Сквош (команда для разворачивания поверхностей на плоскость)

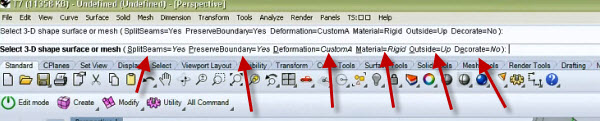

Далее делаются настройки

Изменено 29 января, 2013 пользователем Sarta Anella

[Sarta Anella]

И получаем развёртку

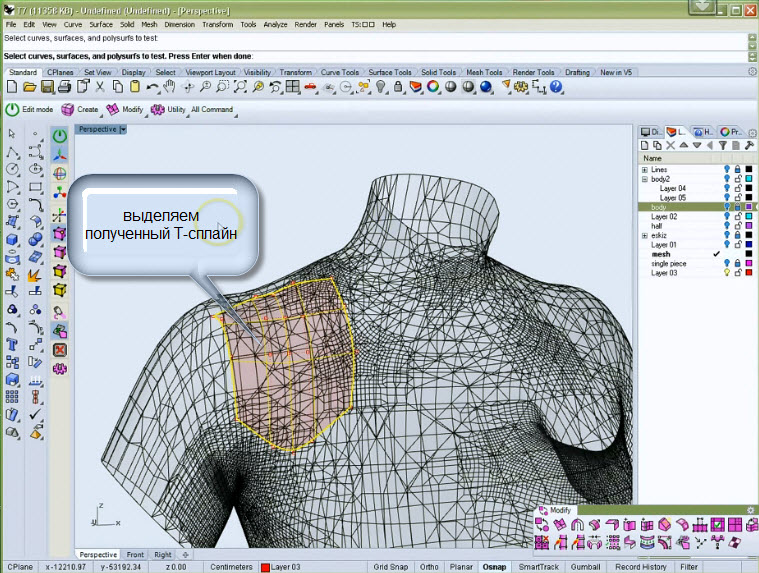

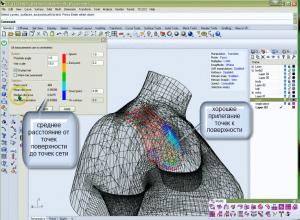

9. Далее определяем насколько плотно одна поверхность лежит на другой Ретопоснап удерживает контрольные точки одной поверхности на другой, в других местах между поверхностями могут быть небольшие промежутки, т.е. прилегание может быть неплотным.

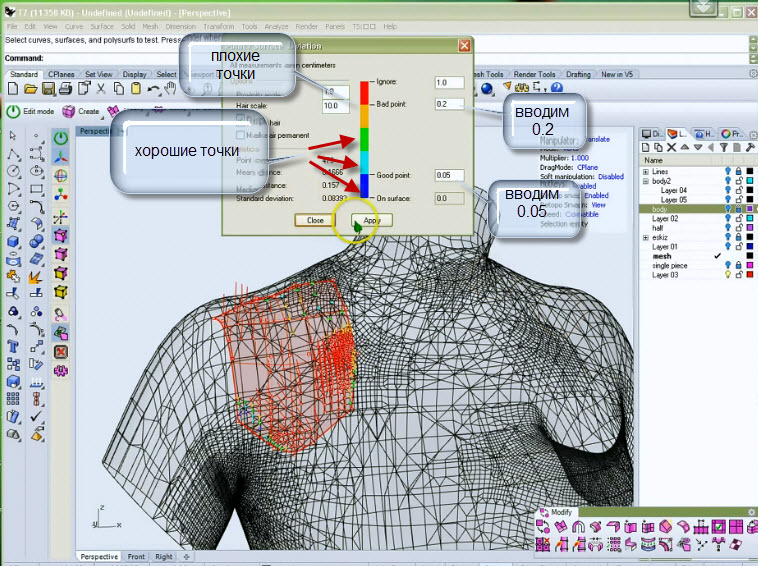

Проводим анализ

Изменено 29 января, 2013 пользователем Sarta Anella

[Sarta Anella]

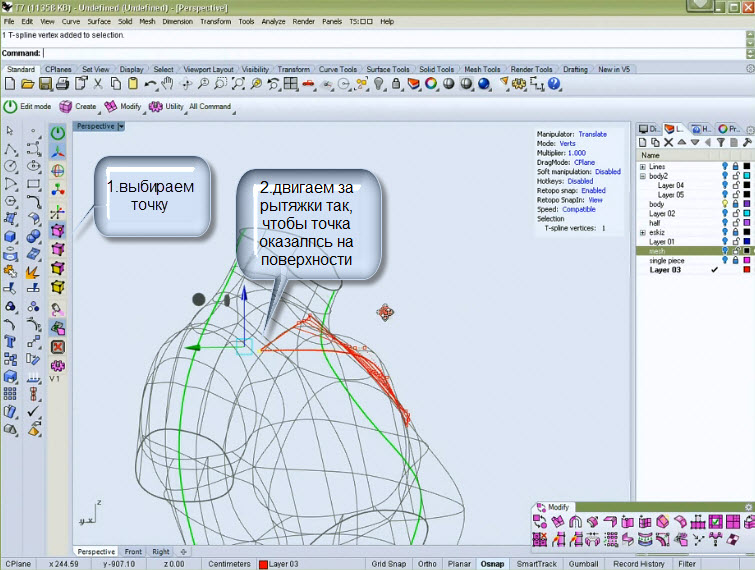

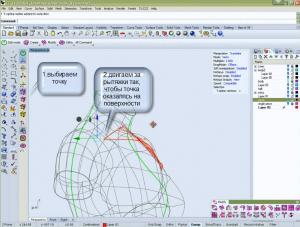

Если видим, что какие-то точки неплотно прилегают к плоскости то делаем следующее



Опять проводим анализ

Изменено 29 января, 2013 пользователем ollya

[Sarta Anella]

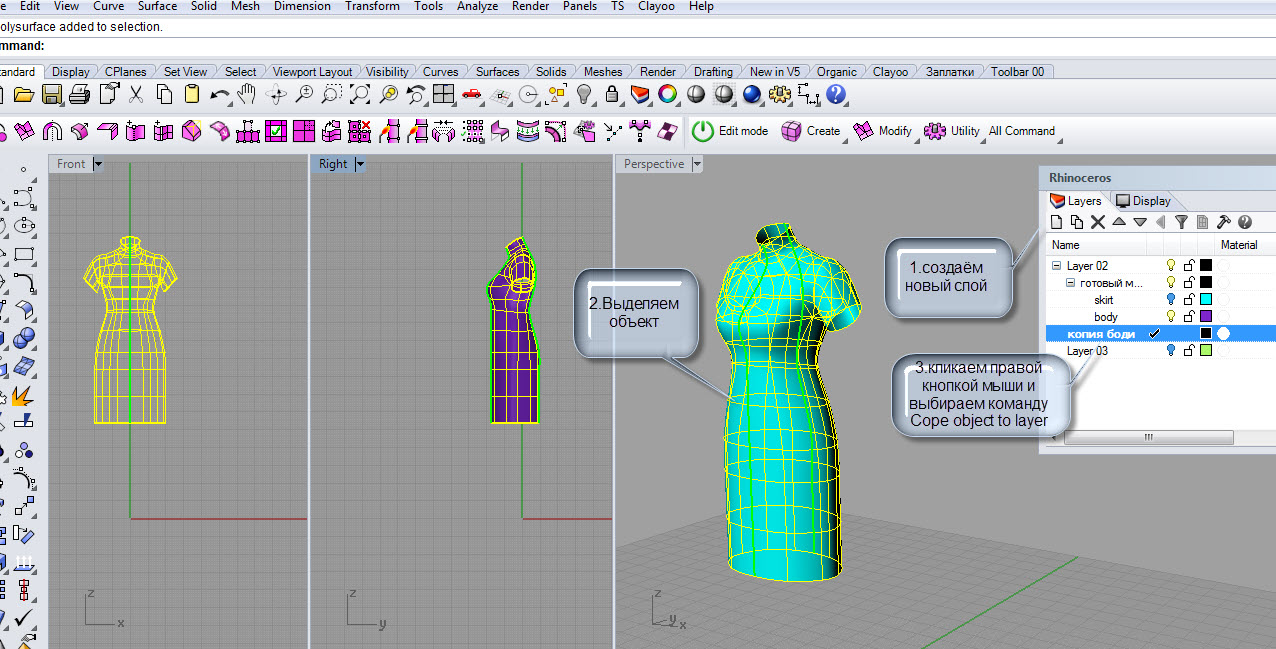

А как копировать слой? Т.е. как сделать, чтобы один и тот же объект был на двух разных слоях?



Кажется разобралась. Поправьте если не правильно, ок.:)

[Natamoda]

Поправьте если не правильно, ок.:)

Всё правильно. Радует, что вы уже можете самостоятельно находить ответы на вопросы.
Программа очень дружественная к пользователю. Немного освоиться в ней, и всё пойдёт, как по маслу.

[Sarta Anella]

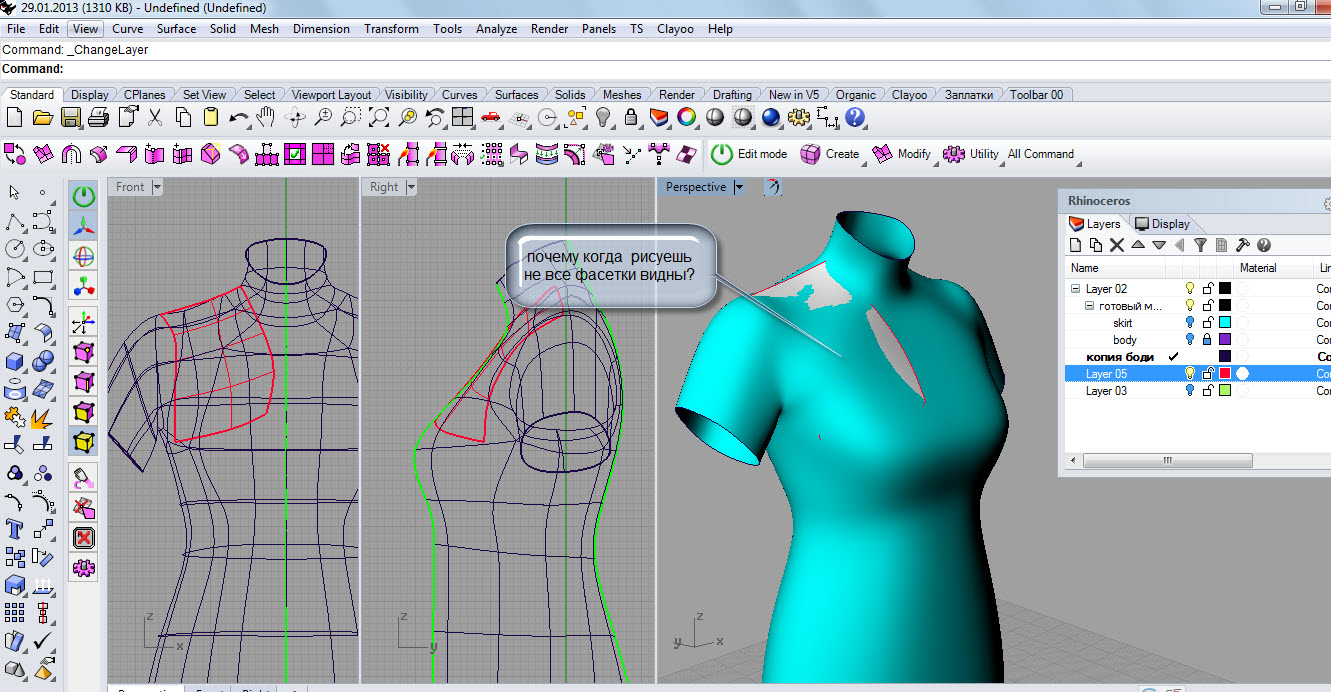

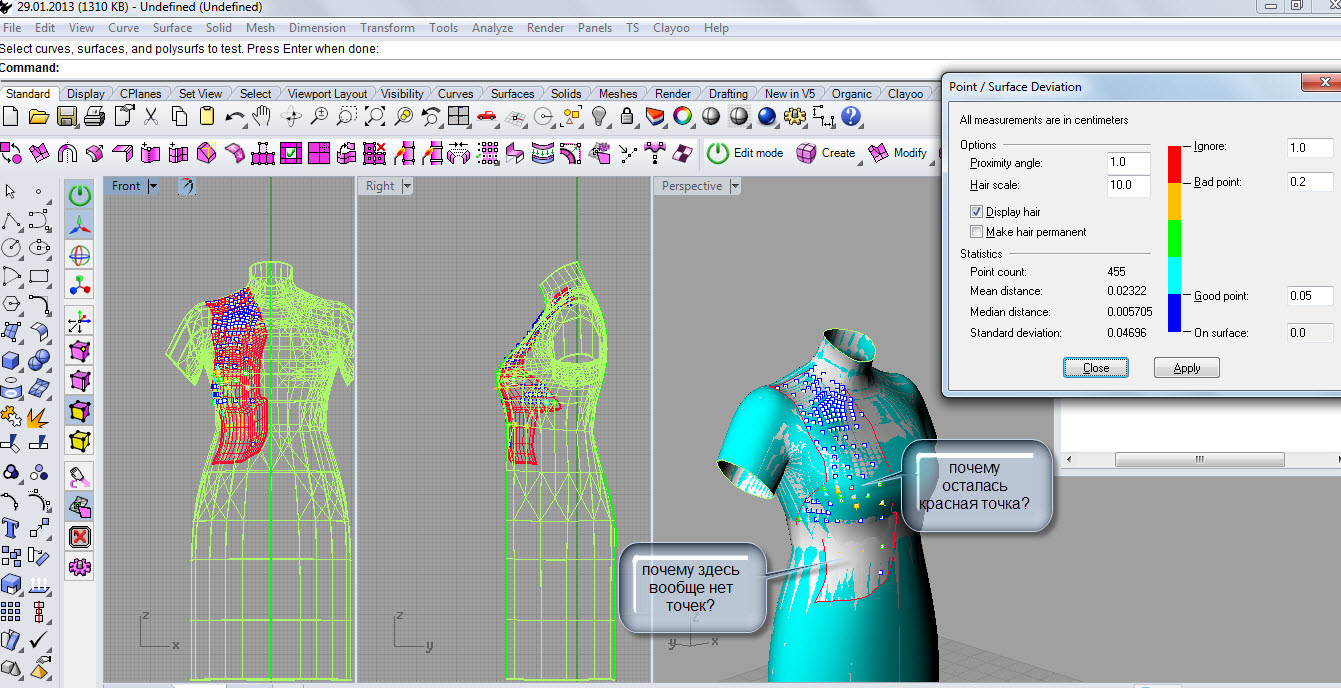

Пробою сделать то о чём говорилось в фильме. Вроде всё понятно, а когда начинаешь делать появляются какие-то непонятные моменты

Изменено 29 января, 2013 пользователем Sarta Anella

[Гаспар]

Sarta Anella, вы опять не читаете внимательно описание команд.
1) Режим выставлен без прозрачности, а создаваемая поверхность проваливается под болванку -- поскольку на болванке лежат только контрольные точки. Вот её частично и не видно
2)Точек нет потому, что в настройках команде указано игнорировать все точки с расстоянием больше единицы.
Красная точка почему осталась? Потому что не прижалась. В том месте большая кривизна в обоих направлениях. У прижимаемой поверхности возможно неудачно выбраны изолинии -- так не разглядишь.
Измельчение фасеток не всегда решает вопрос прижатия поверхности к поверхости с удовлетворительной точностью. И не всегда измельчение фасеток допустимо. Поверхность также можно прижать через интерполяцию
или через пулл.

[NATуся]

Olya, смотрю ваш ролик "как построить юбку с помощью т-сплайнов из цилиндра" и не пойму- он без звука чтоли?



Теперь вижу, вы написали, что оно немое, а жаль:(



Подскажите, пожалуйста, где расположена ссылка на ролик Olly .

[Sarta Anella]

В самом начале темы есть эта ссылка:) http://files.mail.ru/F139C1D81E754997AACDB113A70E162E

[Sarta Anella]

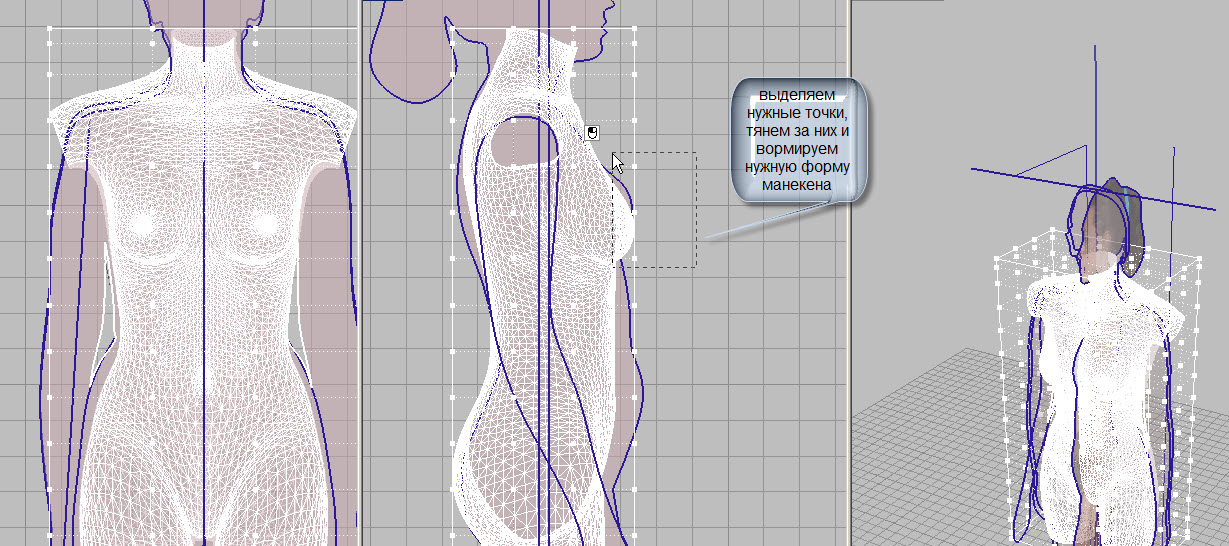

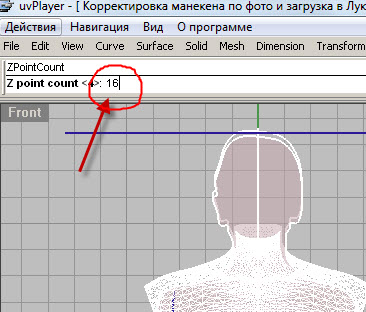

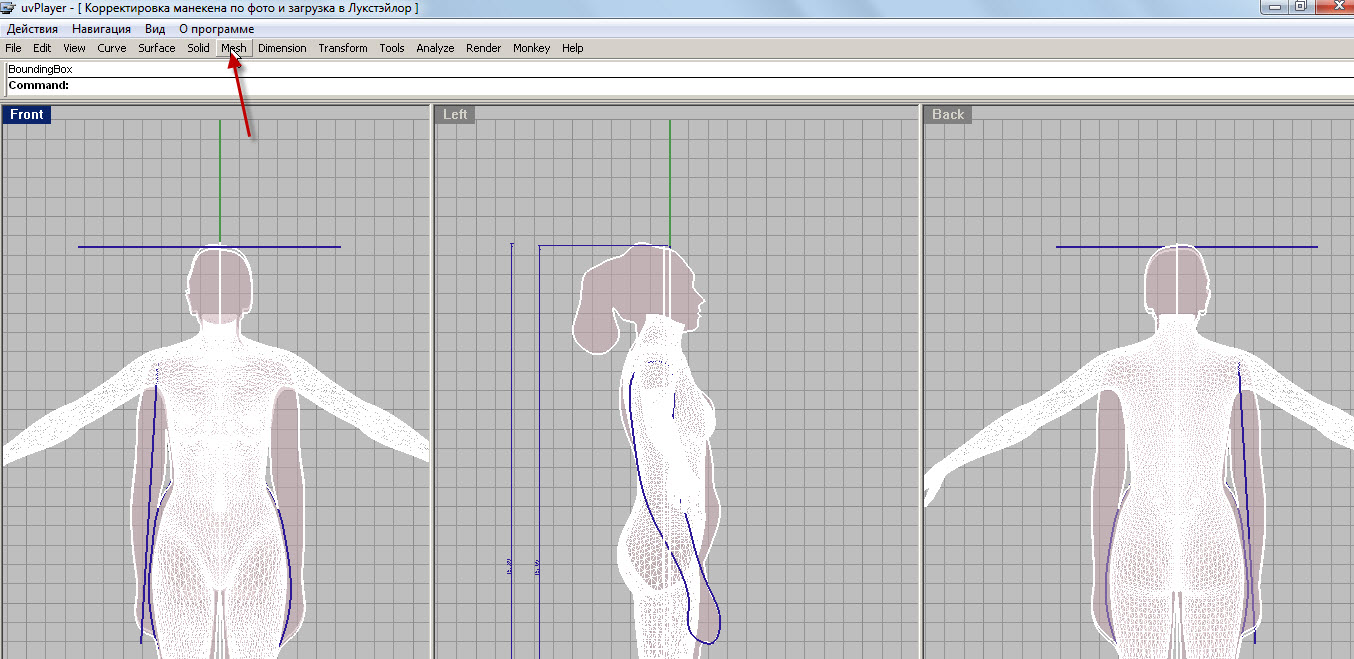

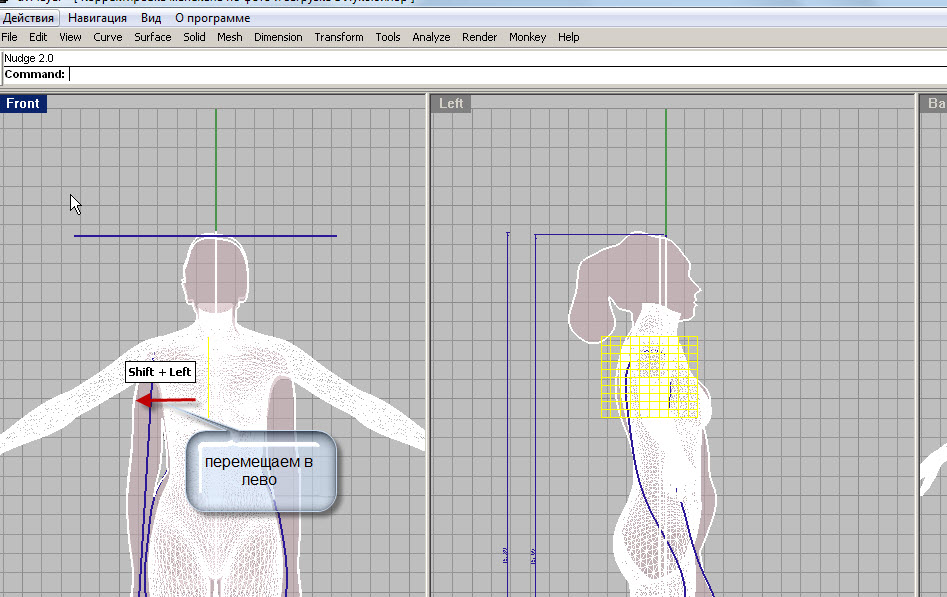

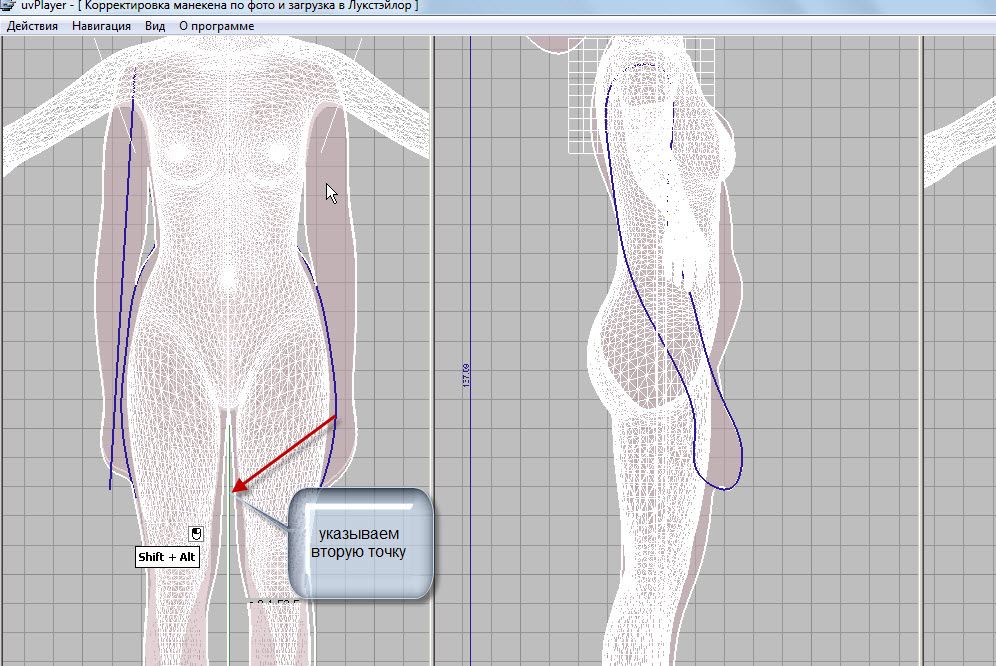

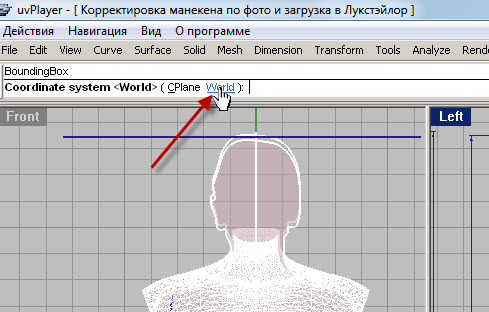

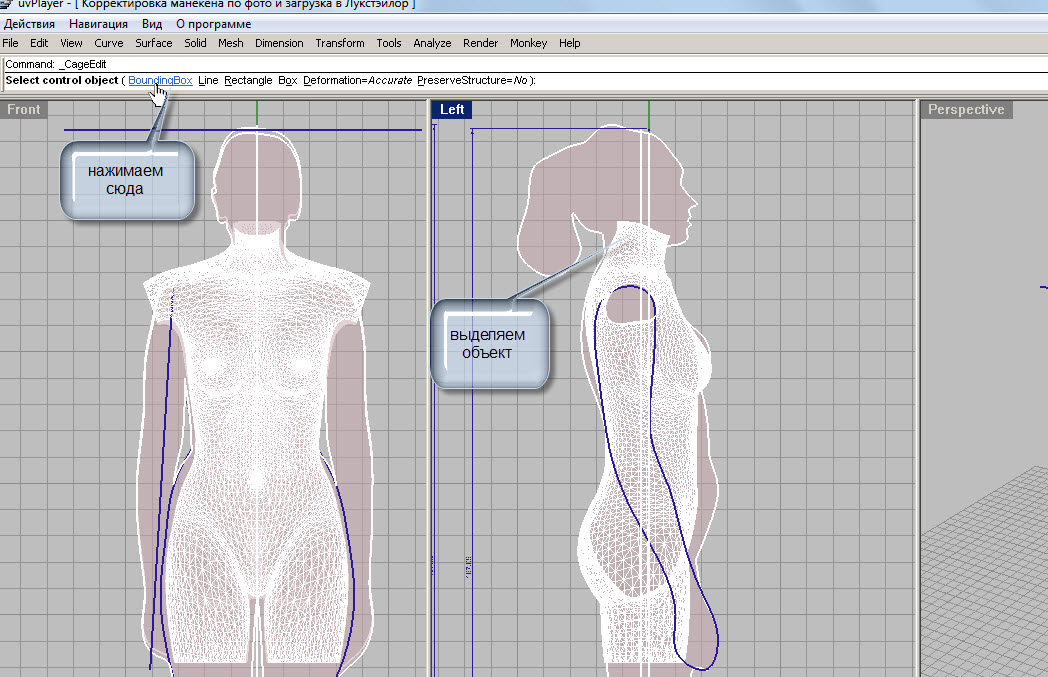

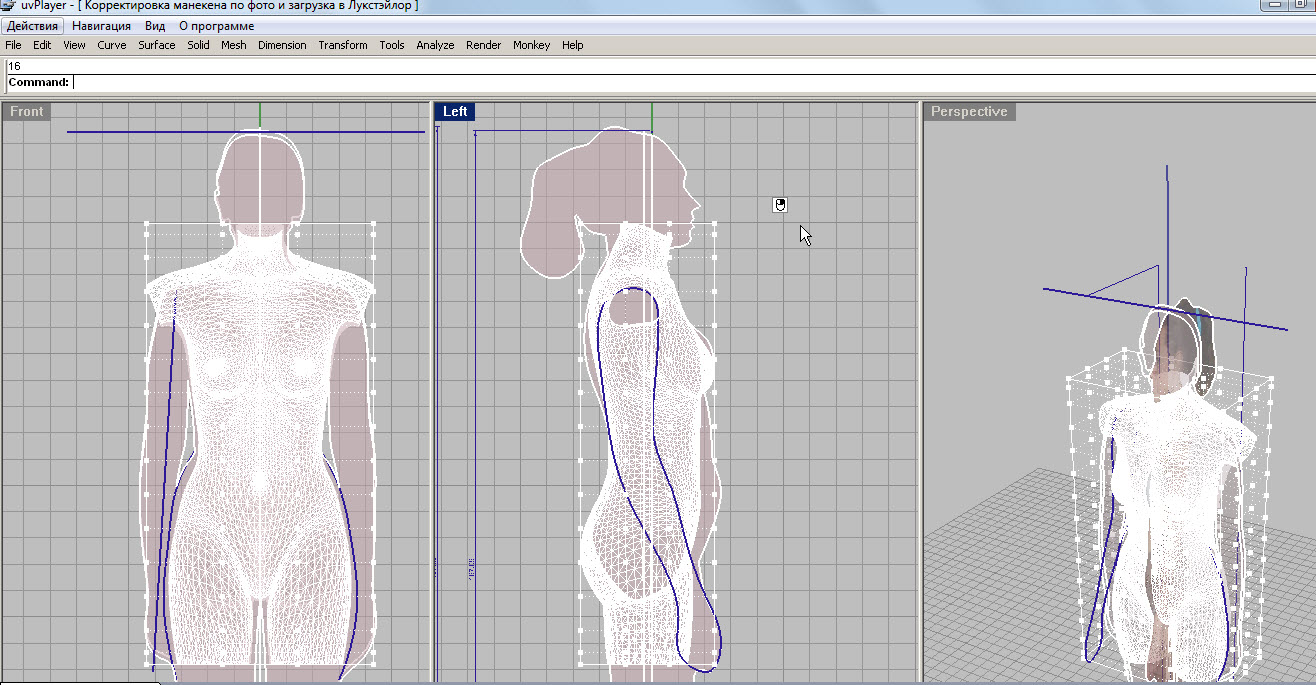

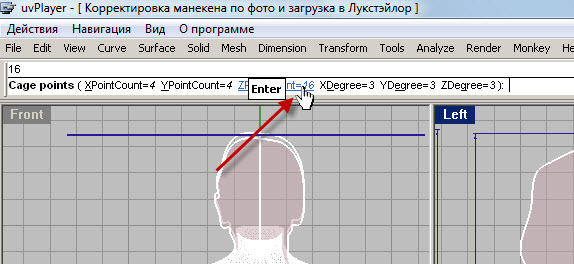

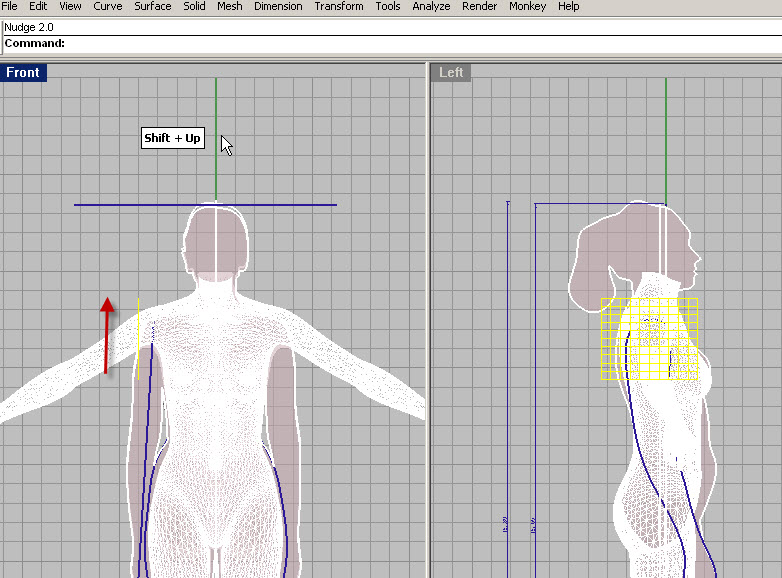

Изучаю фильм ollya "корректировка манекена по фото и загрузка в лукстейлор" вот ссылка http://files.mail.ru/70BF2EB990BC4150B08C3ED15F1F8087
Я пытаюсь разобраться, что мне делать с полученным сканом, как мне его доработать, чтобы можно было его загрузить в Лукстейлор.

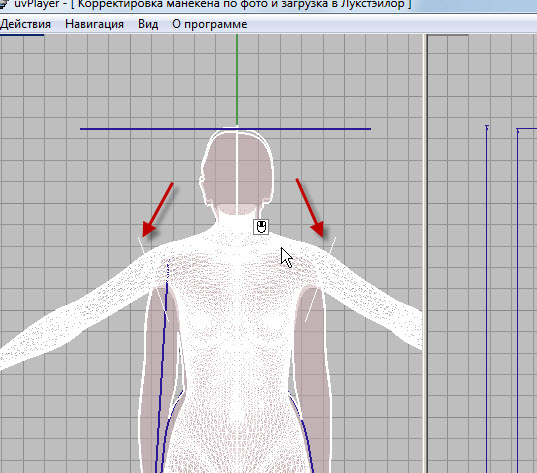

Ну пожалуй начнём:)

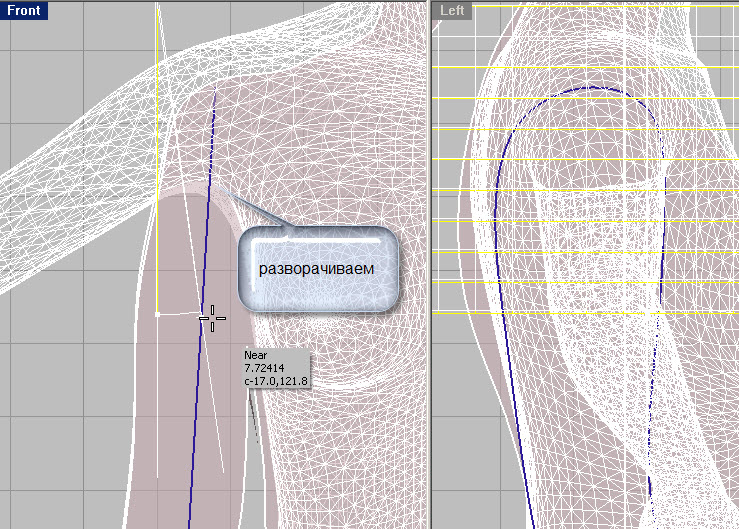

[Sarta Anella]

Изменено 31 января, 2013 пользователем Sarta Anella

[Sarta Anella]

То что объясняется дальше у меня сделать ну никак не получается:( Вроде бы всё делаю как в фильме, а руки не удаляются:( Странно



[Pavelina]

Не поняла - на фото, где уже загружен скан - это уже твой скан? У меня с отрубанием рук тоже периодически возникают проблемы. Подозреваю, что просто притормаживает. Но вот что хочу сказать - ничего не выйдет, если объект не является сетью. При загрузке Евы из Опти приходится нажимать кнопку - Create mesh (так кажется называется) иначе она как сеть не рассматривается. У меня :) Возможно опытные пользователи сейчас недоуменно пожимают плечами - что тут может не получаться:) А вот!

[Кадрен]

ничего не выйдет, если объект не является сетью.

Правильно. В Лук загружается сеть. Просто рино в некоторых версиях сама конвертирует в сеть при экспорте. Поэтому нам кажется, что мы загрузили поверхность, тогда как на самом деле это сеть.

[Sarta Anella]

Не поняла - на фото, где уже загружен скан - это уже твой скан? У меня с отрубанием рук тоже периодически возникают проблемы. Подозреваю, что просто притормаживает. Но вот что хочу сказать - ничего не выйдет, если объект не является сетью. При загрузке Евы из Опти приходится нажимать кнопку - Create mesh (так кажется называется) иначе она как сеть не рассматривается. У меня :) Возможно опытные пользователи сейчас недоуменно пожимают плечами - что тут может не получаться:) А вот!

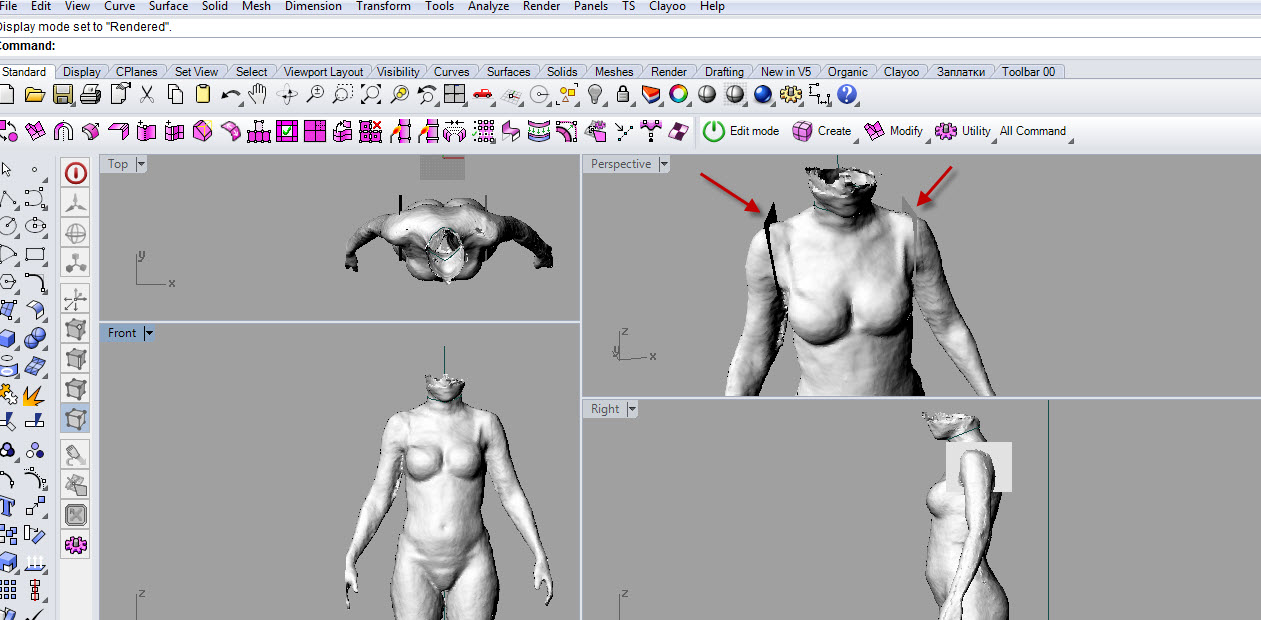

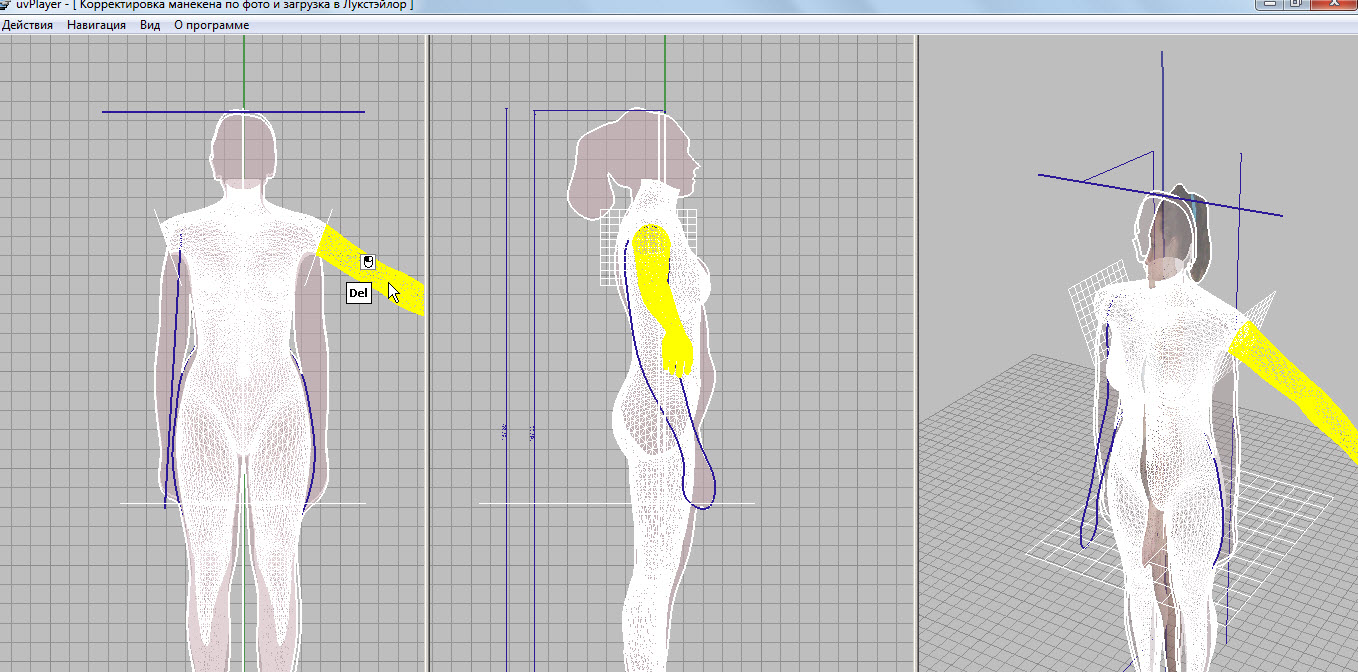

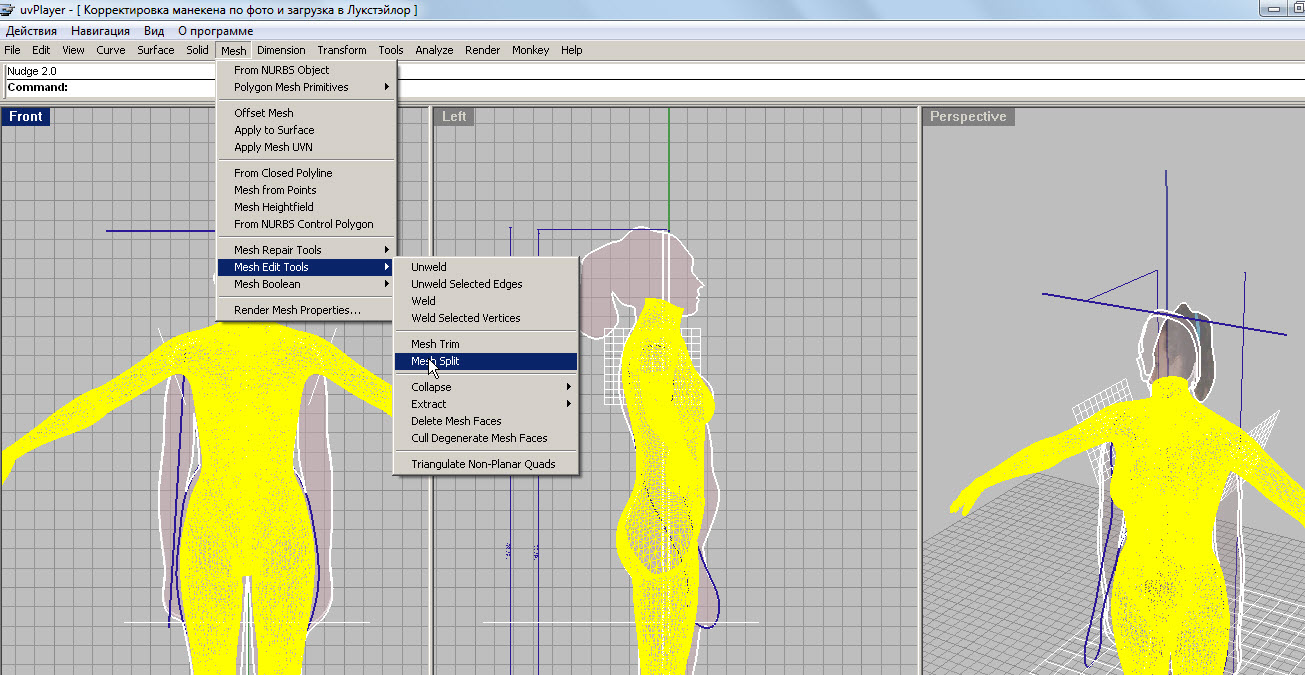

Вообщем я и так и сяк эксперементировала, ну никак у меня не отрезаются руки с помощью команды Mesh Split, а вот с помощью Mesh Trim (как мне tvo подсказала) отрезаются

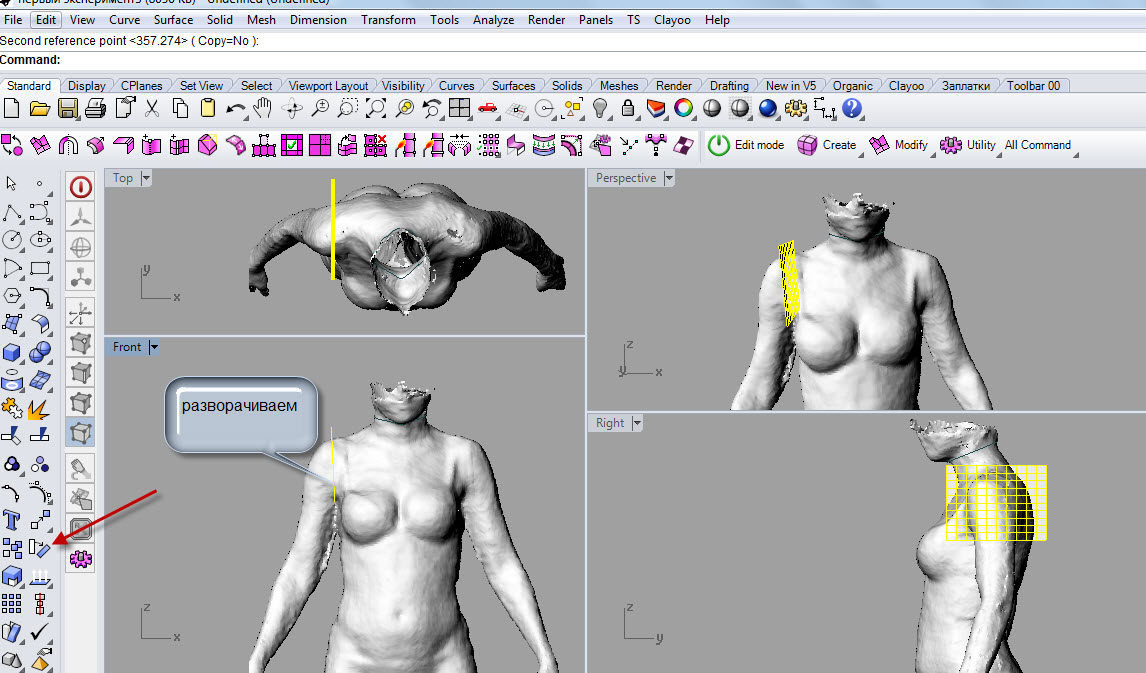

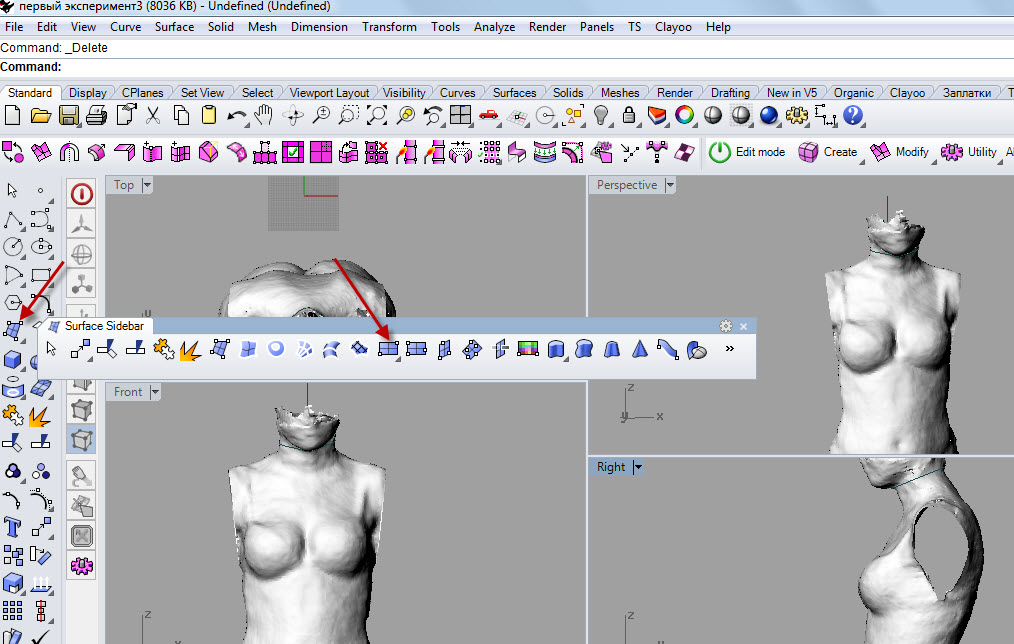

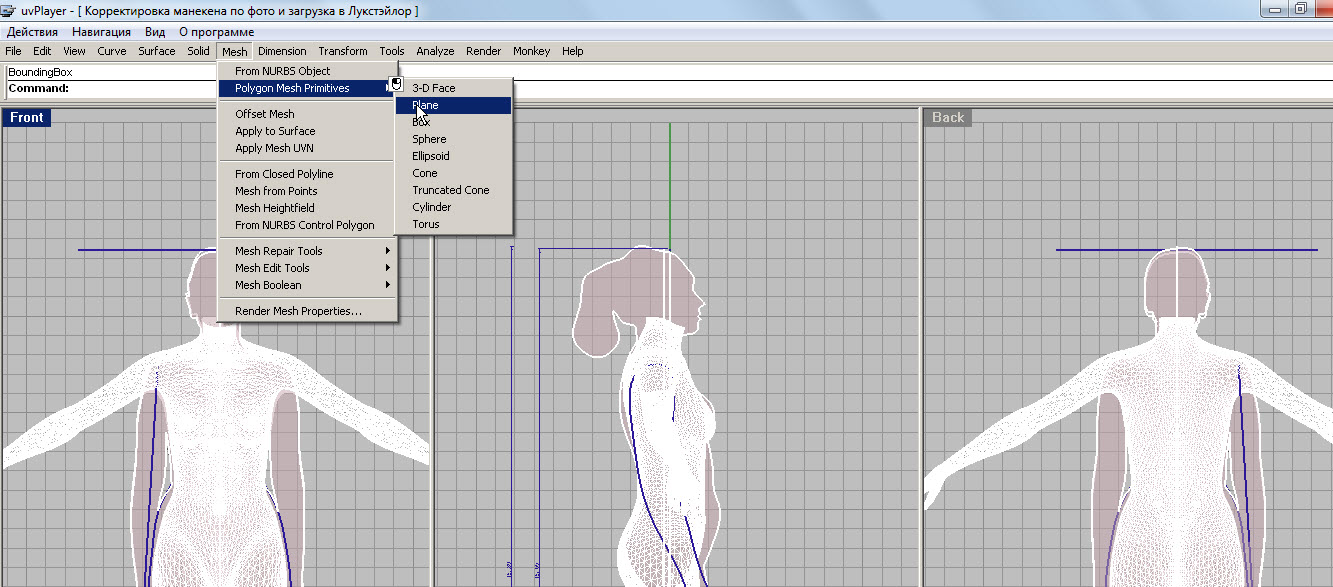

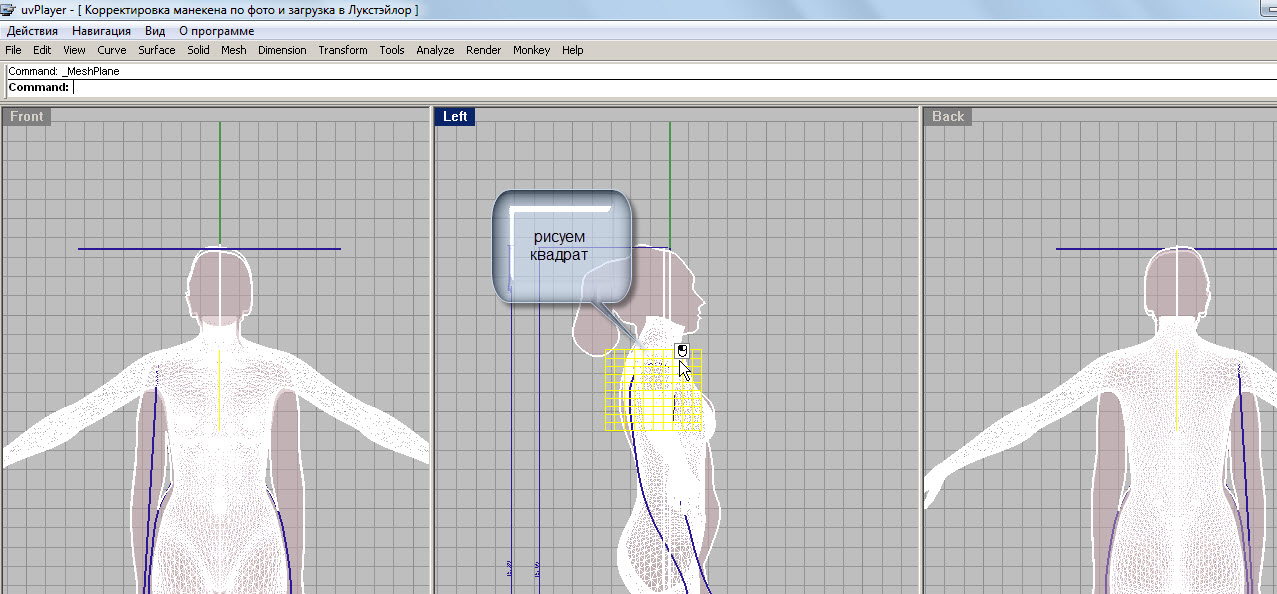

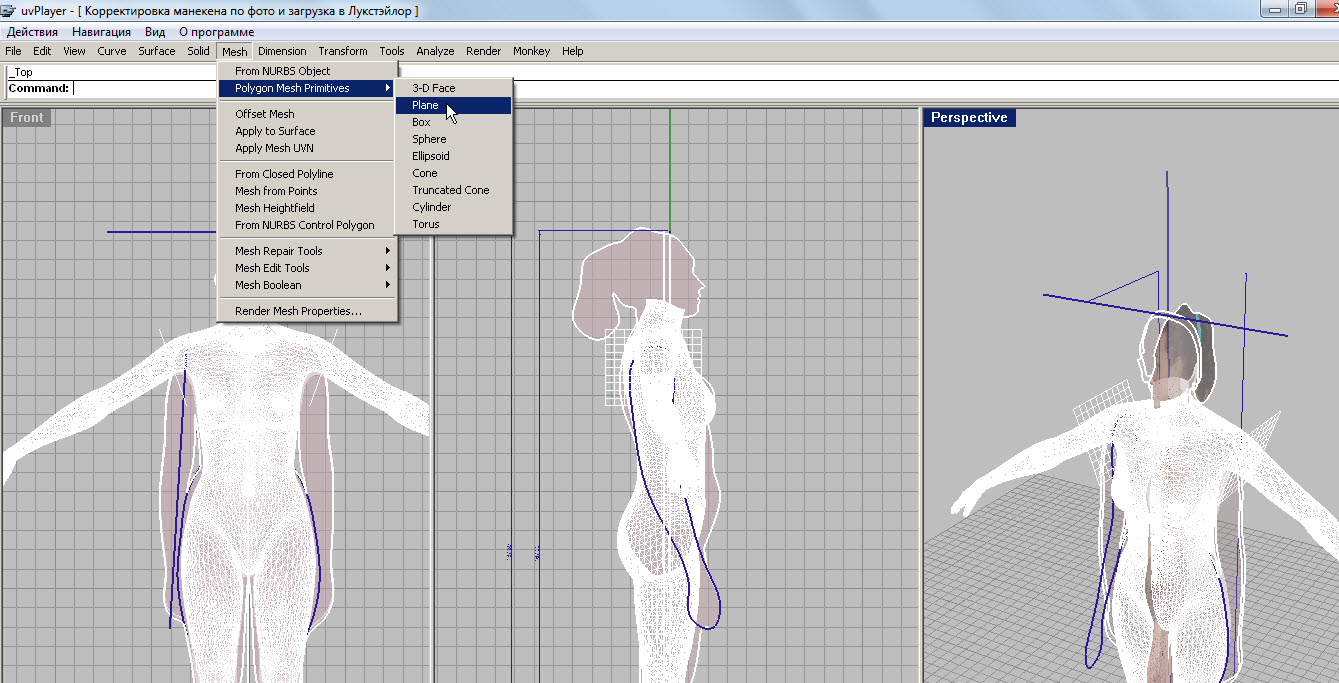

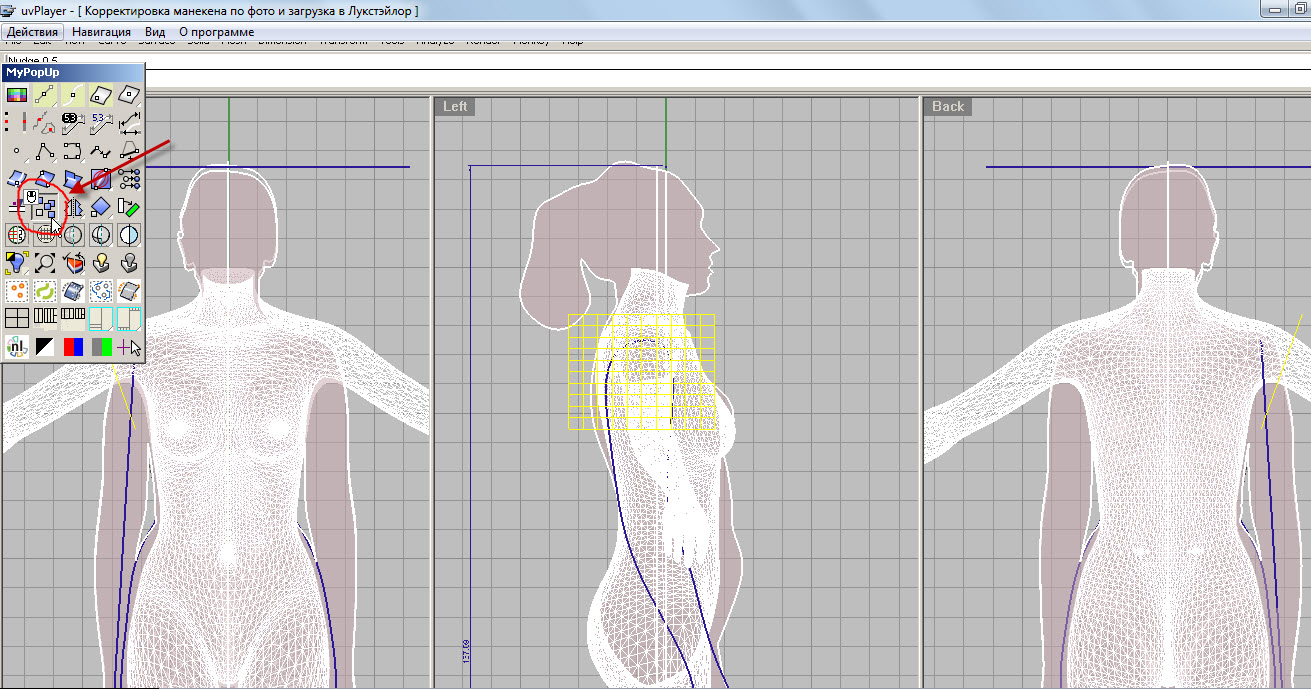

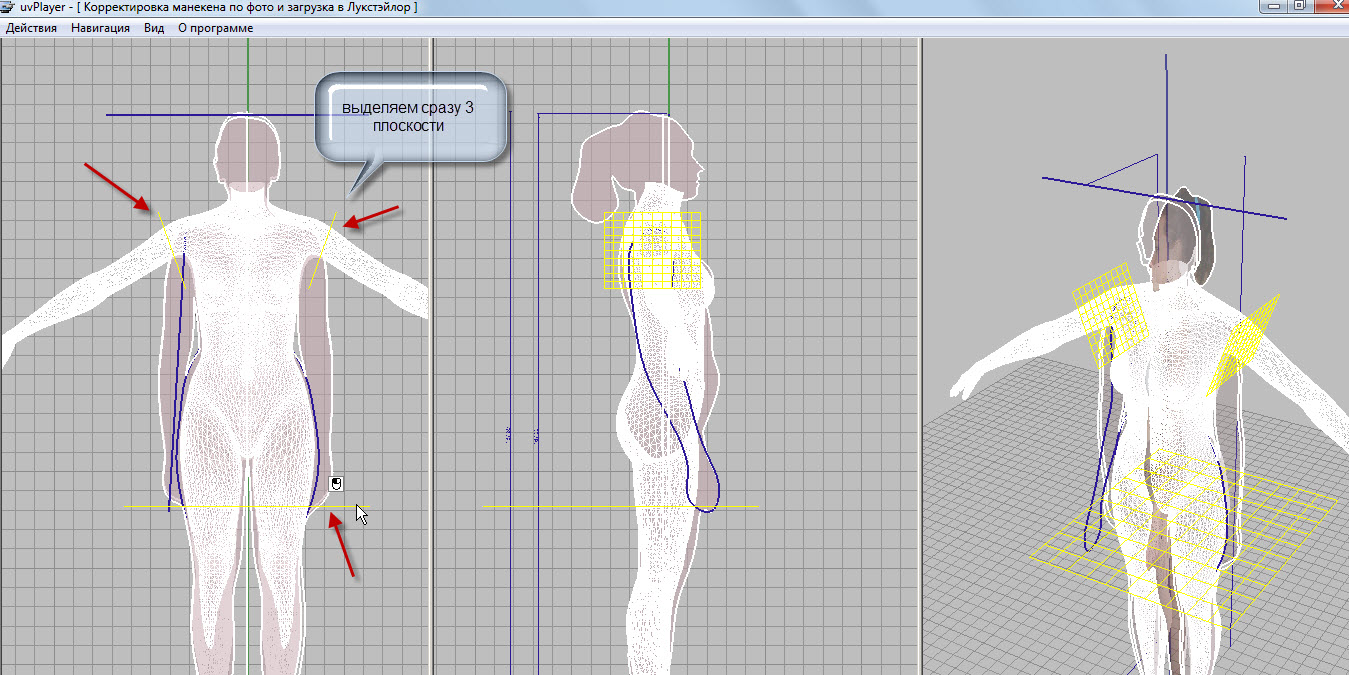

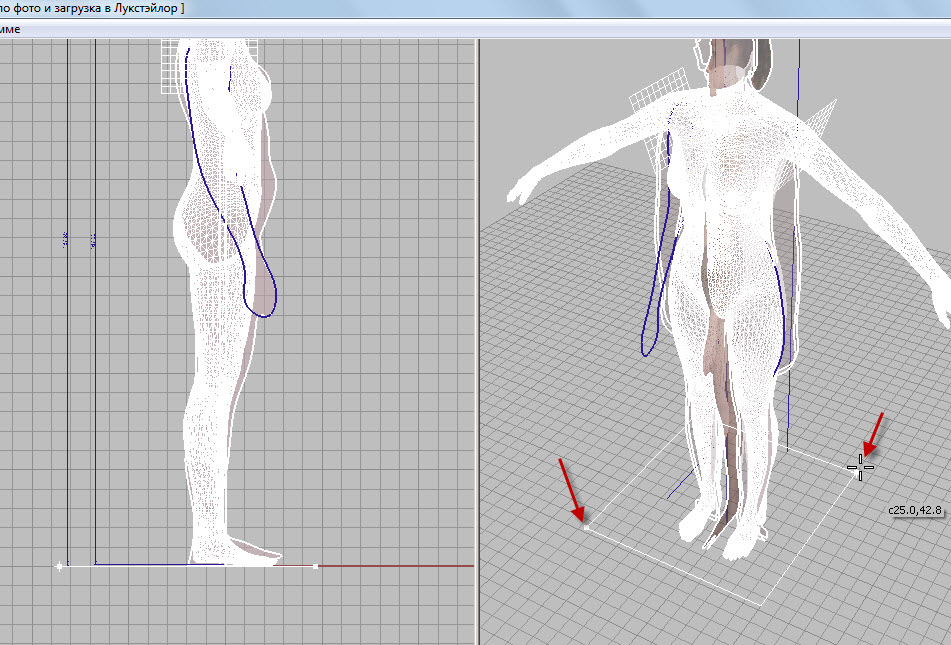

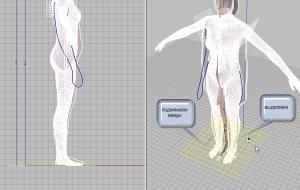

Сейчас также голову и ноги обрежу. Кстати я резала плоскостью созданной другой командой

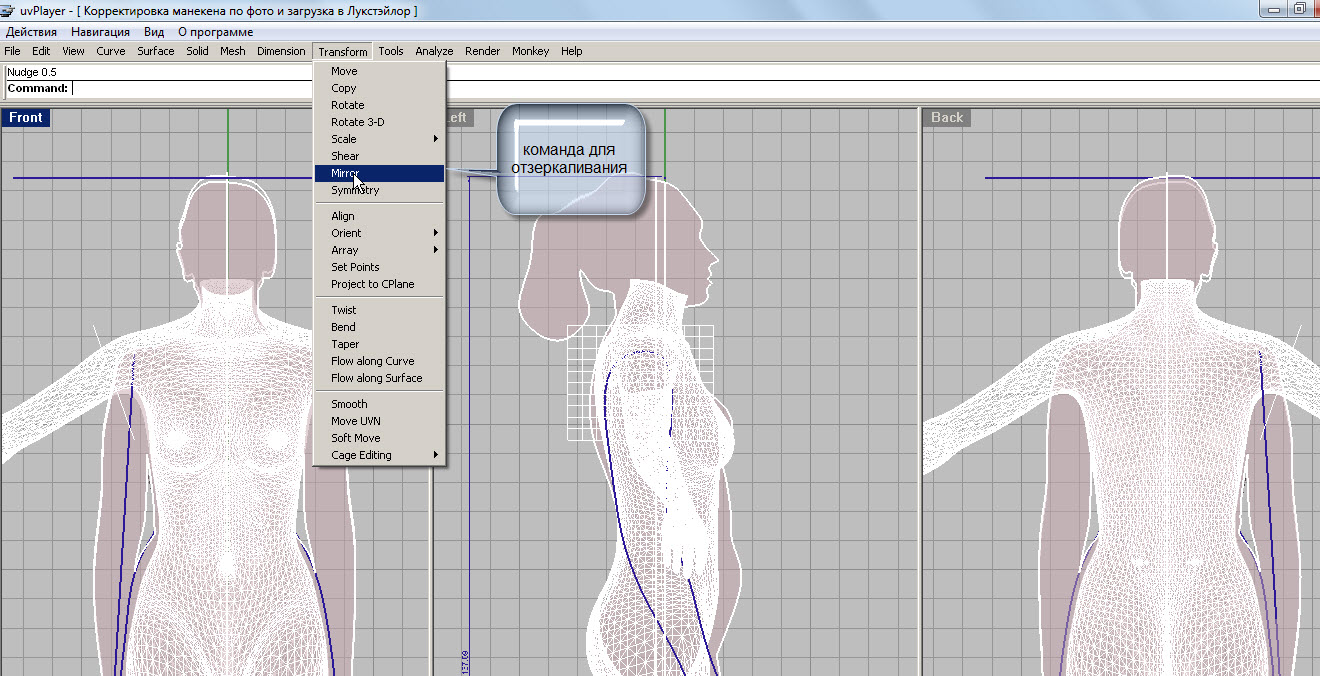

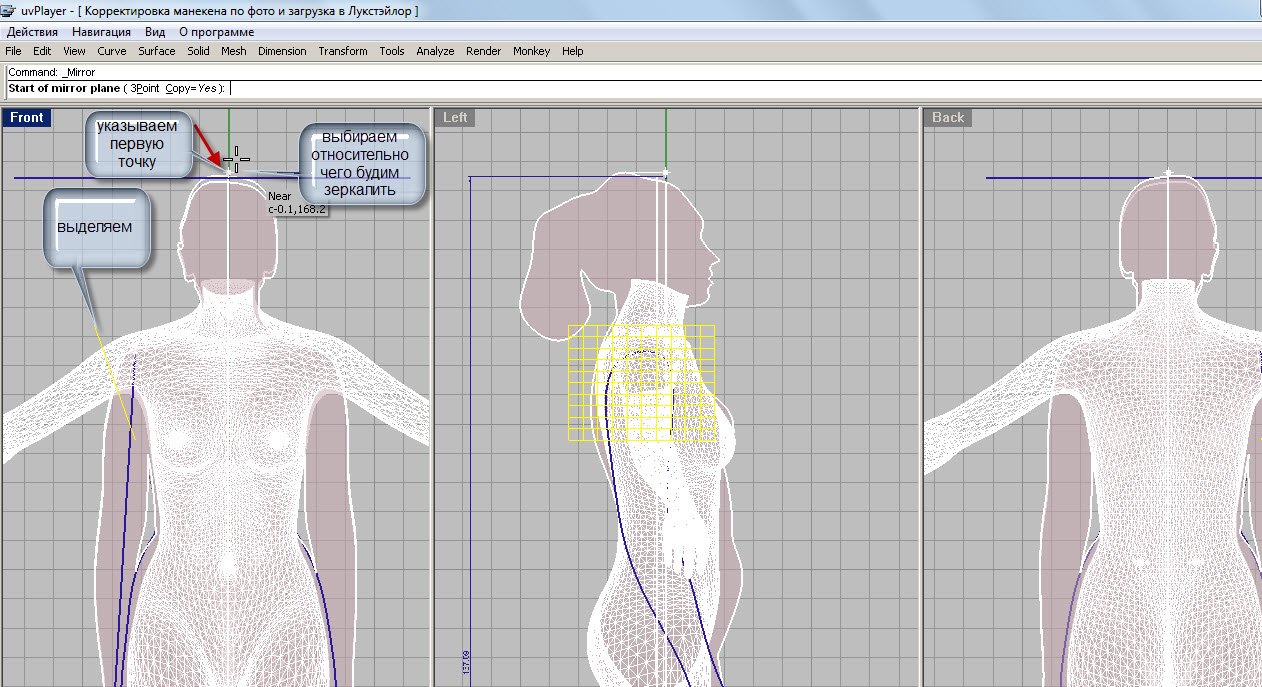

У меня вот какой вопрос. В фильме 2-ю режущую плоскость сделали отзеркаливанием. Это принципиальный момент?

Изменено 31 января, 2013 пользователем Sarta Anella

[Sarta Anella]

Не поняла - на фото, где уже загружен скан - это уже твой скан?

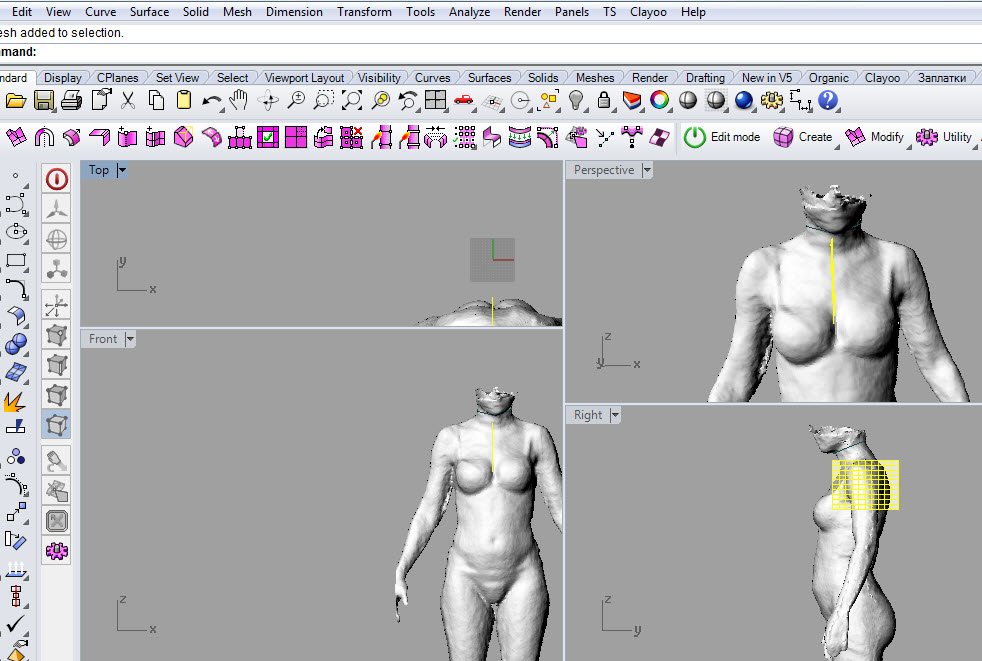

Да это мой скан:) Изменено 31 января, 2013 пользователем Sarta Anella

[arhimed]

Вообщем я и так и сяк эксперементировала, ну никак у меня не отрезаются руки с помощью команды Mesh Split,

У меня тоже раз как бы не отрезалось. Присмотрелся поближе - разрезы есть, а выделяется все вместе. Пришлось разгруппировать. Только тогда отрезанные части смог выделить и удалить.



Это принципиальный момент?

Нет можете резать вновь созданой.
А руки хоть 1см лучше оставить. Чтобы "пройму" лучше видеть. Изменено 31 января, 2013 пользователем arhimed

[Sarta Anella]

Продолжаю....



Изменено 31 января, 2013 пользователем Sarta Anella
