Изучаю ролик "некорректный импорт" http://club.season.ru/index.php?showtopic=...mp;#entry704604
1. Загружаем готовые лекала (dxf-фаил)

Да, оказывается не всё так просто как в начале показалось. Я думала, что чтобы загрузить манекен в Марвелоуз его нужно прогнать через Оптитекс, а оказывается нужно лекала сделанные в Рино или Лукстейлоре загрузить в Оптитекс и задать им другой формат. Надеюсь я всё правильно поняла. Теперь вопрос а как в оптитексе это сделать?

Изменено 27 февраля, 2013 пользователем Sarta Anella

[FashionFan]

Потихоньку изучаю Рино. Увлекательно? Не то слово! :-)Возникла одна проблемка,решение которой нигде не нашла, но которая меня очень нервирует.:-(
Установила Plug-in и кнопку к нему. Повесила её вот здесь.
Поработую, закрываю Рино.Открываю и она оказывается "слетевшей" со своего места.

Как сделать,чтобы она оттуда не соскакивала при следующем открывании программы?

Изменено 27 февраля, 2013 пользователем FashionFan

[Jizelia]

Вы скачивали фильмы от Оли по построению редактирующего манекена? Там в первых фильмах Настройка интерфейса (оч. хорошие фильмы) об этом есть.

[Terramusical]

Установила Plug-in и кнопку к нему. ...
Поработую, закрываю Рино.Открываю и она оказывается "слетевшей" со своего места.
Как сделать,чтобы она оттуда не соскакивала при следующем открывании программы?

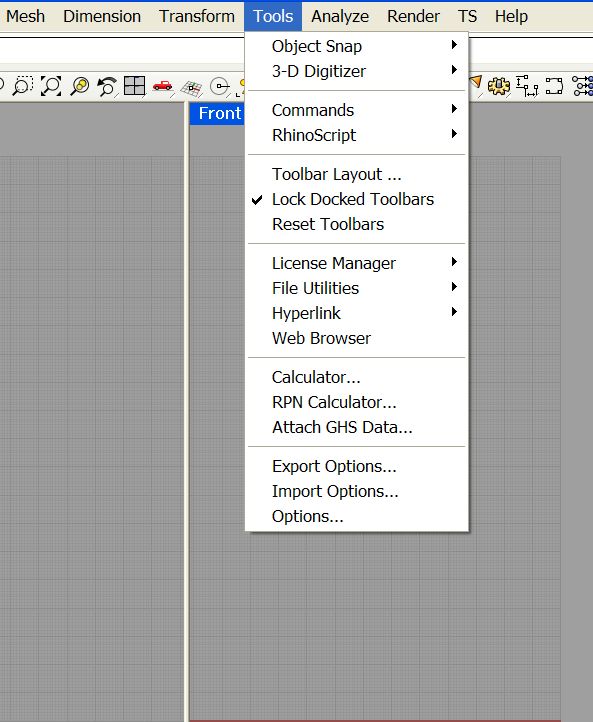

После размещения всех панелей их надо заблокировать,
а перед перемещениями, соответственно, разблокировать

Это скрин из четвертой версии.
А вот в пятой все причесала, разложила по полочкам и заблокировала,
а как - не помню (склероз однако :)).
"Пятерошники", подскажите, плиз, на всякий случай :) .

[ЛюдмилаСС]

...Поработую, закрываю Рино.Открываю и она оказывается "слетевшей" со своего места.Как сделать,чтобы она оттуда не соскакивала при следующем открывании программы?



Где-то это обсуждали, но быстрее ответить заново, чем искать. Решение для четверки было найдено следующее: нужно скопировать эту кнопку(CTRL+ЛевКнопМыши) на стандартную панель и сохранить панель с новым именем, тогда кнопка не убежит. А в пятерке у меня вот так, создала свою панель, кнопки не разбегаются.

Изменено 27 февраля, 2013 пользователем ЛюдмилаСС

[Sarta Anella]

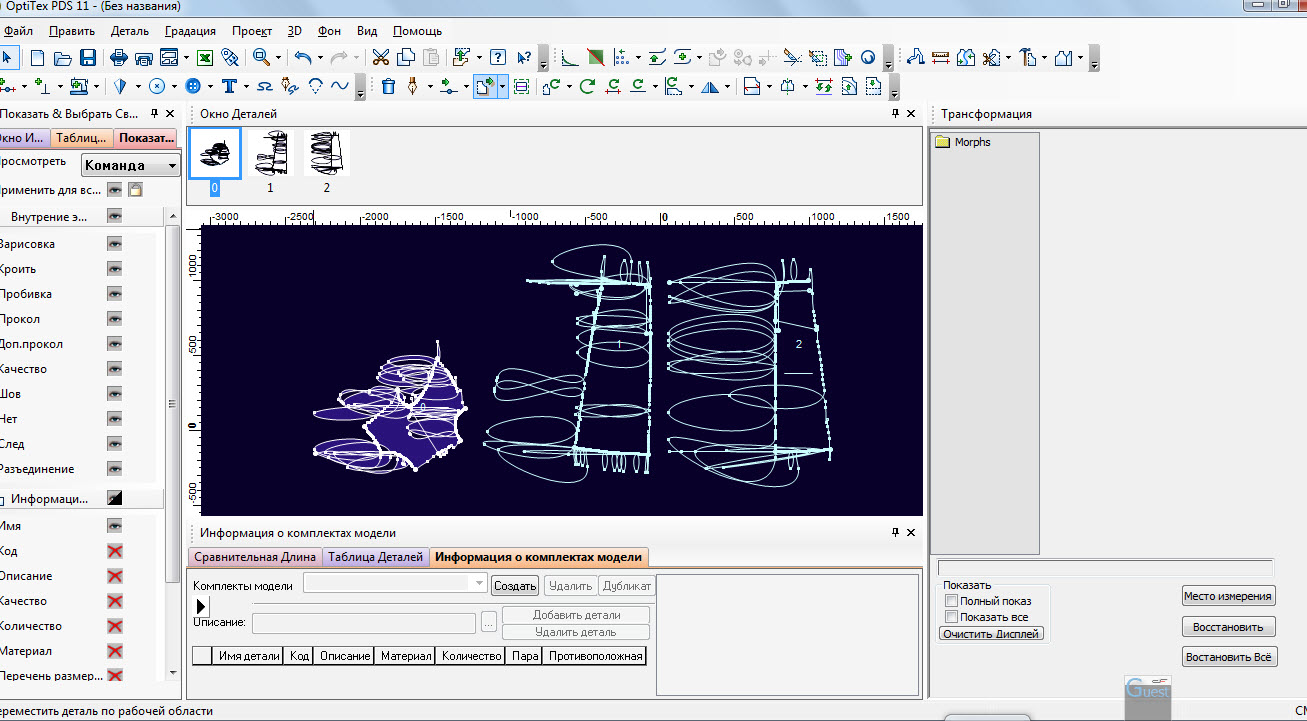

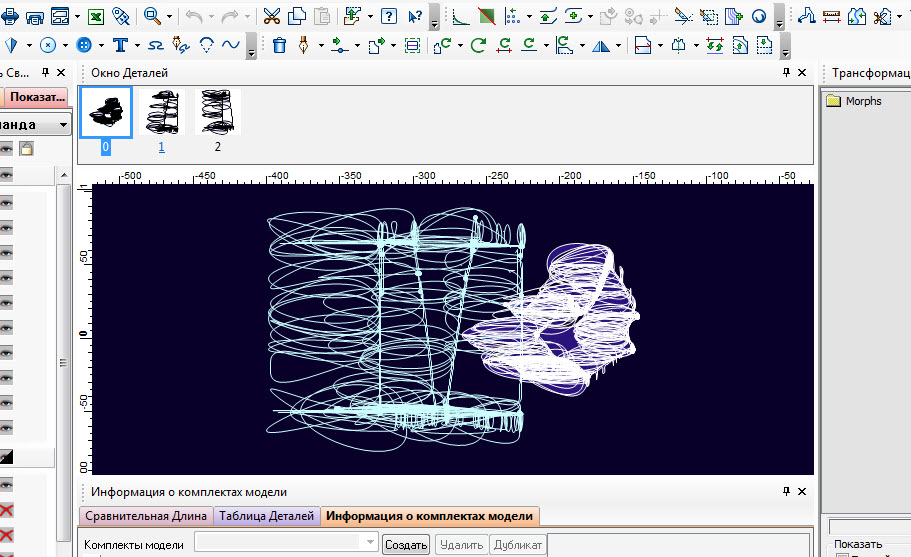

Форумчаночки выручайте, сунулась в оптитекс, импортировала dxf-фаил с леклами. Что-то не пойму, что это такое?

[FashionFan]

После размещения всех панелей их надо заблокировать

Спасибо за ответ. Я так и делала в своей 4-ке. Когда открывала, она всё равно слетала. :-(Например,кнопка по измерению объёмов не слетает и без блокировки. Изменено 27 февраля, 2013 пользователем FashionFan

[ЛюдмилаСС]

Форумчаночки выручайте, сунулась в оптитекс, импортировала dxf-фаил с леклами. Что-то не пойму, что это такое?

Это из Луки? С какими параметрами импортировали. Впервые такое вижу, давайте разбираться.

[Terramusical]

FashionFan, значит , теперь только копированием.



________________



Sarta Anella, похоже, опти здесь ни при чем, это выкрутасы MD-Clo,
и скорее всего dxf-файл был из деинсталированной версии (если, конечно, оттуда импортирован).

Изменено 27 февраля, 2013 пользователем Terramusical

[Sarta Anella]

Это из Луки? С какими параметрами импортировали. Впервые такое вижу, давайте разбираться.

Да из луки:( Как понять с какими параметрами импортировала? Изменено 27 февраля, 2013 пользователем Sarta Anella

[FashionFan]

Людмилаа СС, не знаю как создать такие закладки как у Вас.
Попробовала сделать так: "слетающую" кнопку сохранила в специально созданной мною папке и теперь она не слетает и сидит смирненько:-)

[Sarta Anella]

Я сделала так- в меню фаил выбрала эксртировать лекела в dxf, потом зашла в оптитекс и импортировала этот же фаил и получилось такое безобразие:(

http://files.mail.ru/317D3A73EAE847BD8CB9EA0CD3A338E8 это мой dxf-фаил с лекалами

[ЛюдмилаСС]

Не знаю как создать такие закладки.

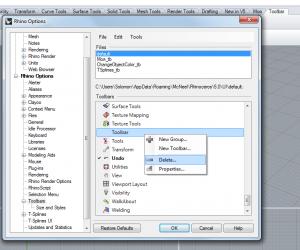

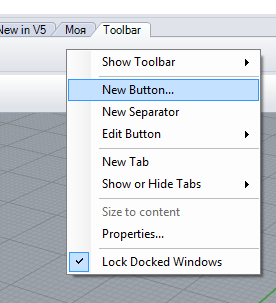

В пятерке так:правой кнопкой на закладке





Добавить кнопку





А удалить ненужную можно так(тоже правой кнопкой)

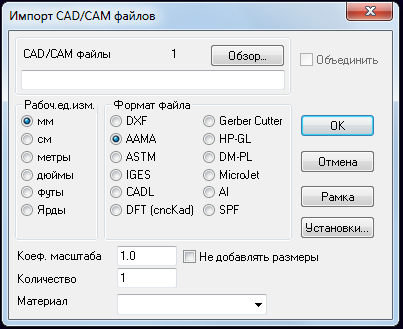

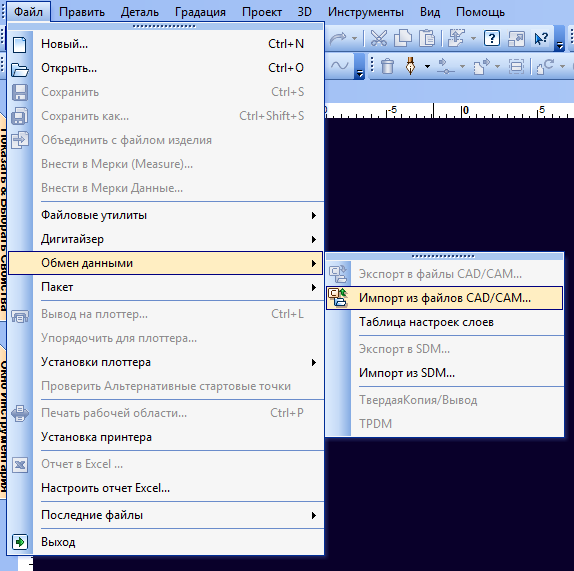

Сарта, в опти при обмене данными



у меня такие параметры (для Луки)



[ЛюдмилаСС]

Я сделала так- в меню фаил выбрала эксртировать лекела в dxf, потом зашла в оптитекс и импортировала этот же фаил и получилось такое безобразие:(



Значит с настройками опти не в порядке. У меня с указанными выше параметрами все в норме загрузилось



Попробуйте этот файл
_____.zip

Изменено 27 февраля, 2013 пользователем ЛюдмилаСС

[FashionFan]

В пятерке так:

У меня 4-ка и я не знаю как саму закладку сделать. Например, закладку "моя" как у Вас в скрине. Изменено 27 февраля, 2013 пользователем FashionFan

[ЛюдмилаСС]

Например, закладку "моя" как у Вас в скрине.

Это в пятерке. В четверке делала, как описывала выше, на стандартную панель кидала все нужные кнопки, ненужные удаляла и сохраняла под новым именем.

[Sarta Anella]

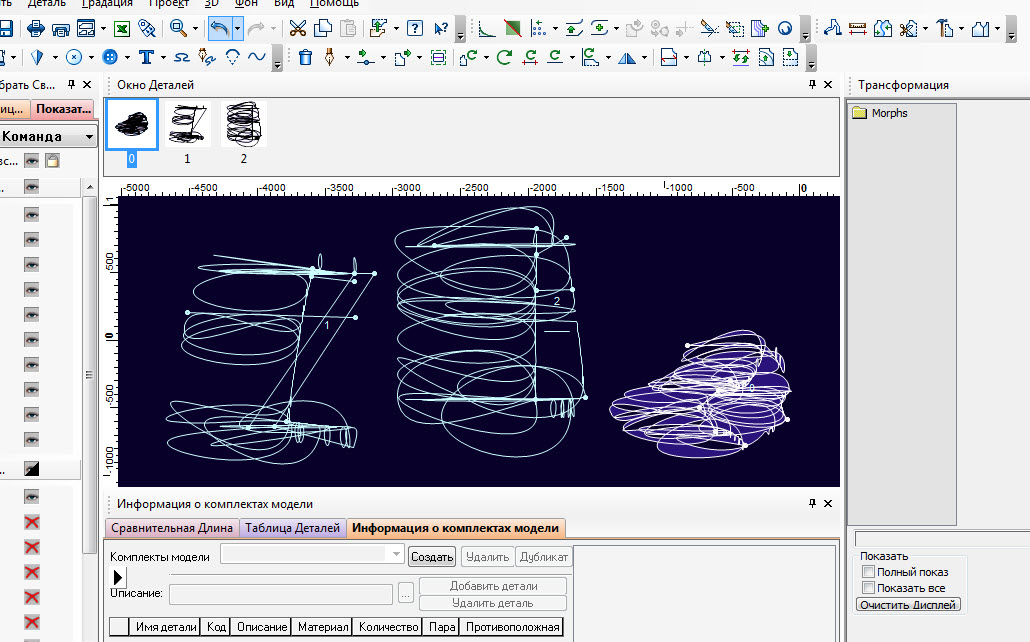

Людмила СС сделала настройки как вы сказали, вот результат:(



Открыла ваш фаил, всё нормально, а почему у меня так не получается, что я ни так делаю?

Изменено 27 февраля, 2013 пользователем Sarta Anella

[Sarta Anella]

Не могу пока разобраться почему у меня оптитекс глючит, продолжаю изучать Марвелоуз. Загружаю описанным выше способом лекала(с преобразованным в оптитексе форматом ААМА)

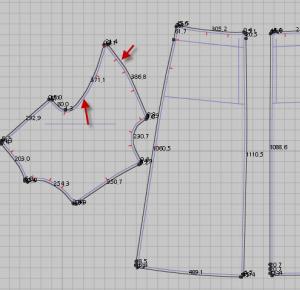

Если я правильно поняла, то лекала должны выглядеть иначе, основные линии должны быть чёрными, и линии припусков голубыми, т.е. программа не верно распознала чертёж, нужно это исправить



В фильме объясняется, что во вкладке Лекала нужно выбрать команду трассировать

В моей программе есть вкладка деталь, я так поняла что речь идёт об одном и том же, только команды назвали по-разному, да?

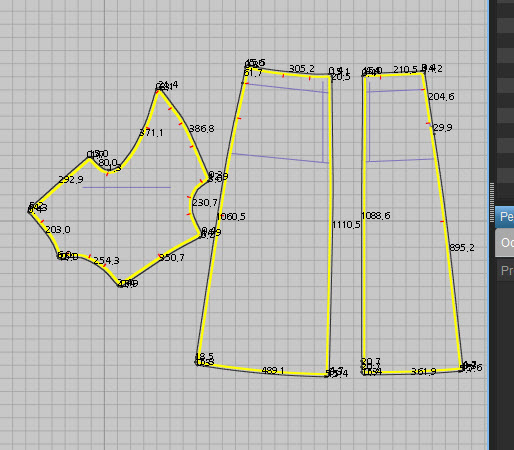

Не пойму трассировалось у меня или нет, что-то желтый цвет выделения не пропадает как в фильме, странно.

Изменено 27 февраля, 2013 пользователем Sarta Anella

[Sarta Anella]

Что-то не получается у меня трассировать. Делаю так как описывается в фильме, но ничего не меняется. Мне не понятно, после того как вы выделили линии жёлтым вы куда-нибудь нажимаете, может на клавиатуре? В фильме вы выделяете на одной детали все линии, потом выделение пропадает и вы переходите на другую деталь. Объясните пожалуйста подробнее как у вас так получается?

[Terramusical]

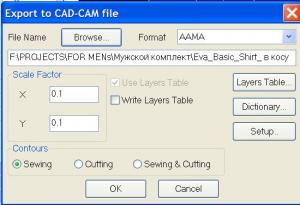

Sarta Anella, вы при экспорте из опти оставляете пункт настройки
"линии кроя и швов" , а для Клары надо выбрать только "линии швов", тогда не придется ничего трассировать .

А в фильме я разбирала "тяжелый случай".
Трассирование у вас получилось, нужно просто курсором оттянуть
желтые контуры и синхронизировать оба окна - детали появятся перед манекеном.

[Sarta Anella]

Пытаюсь оттянуть как вы говорите, но ничего никуда не оттягивается, всё стоит на месте

[Terramusical]

Значит, выделяотся уже рабочие линии швов, попробуйте пару из них соеденить.
А инструмент "трассировать" здесь (Деталь/Деталь/Трассировать)

[Sarta Anella]

не знаю что я делаю не так, не получается что-то ничего:( Решила убрать в Луке прибавку на шёв, стала импортировать в Оптитексе и опять тоже самое. Не знаю что делать, что-то у меня сегодня ничего не получается.



Значит, выделяотся уже рабочие линии швов, попробуйте пару из них соеденить.
А инструмент "трассировать" здесь (Деталь/Деталь/Трассировать)

А как соединить? Трассировку я вызывала также как вы говорите.

[arhimed]

...сделала настройки как вы сказали, вот результат :(...

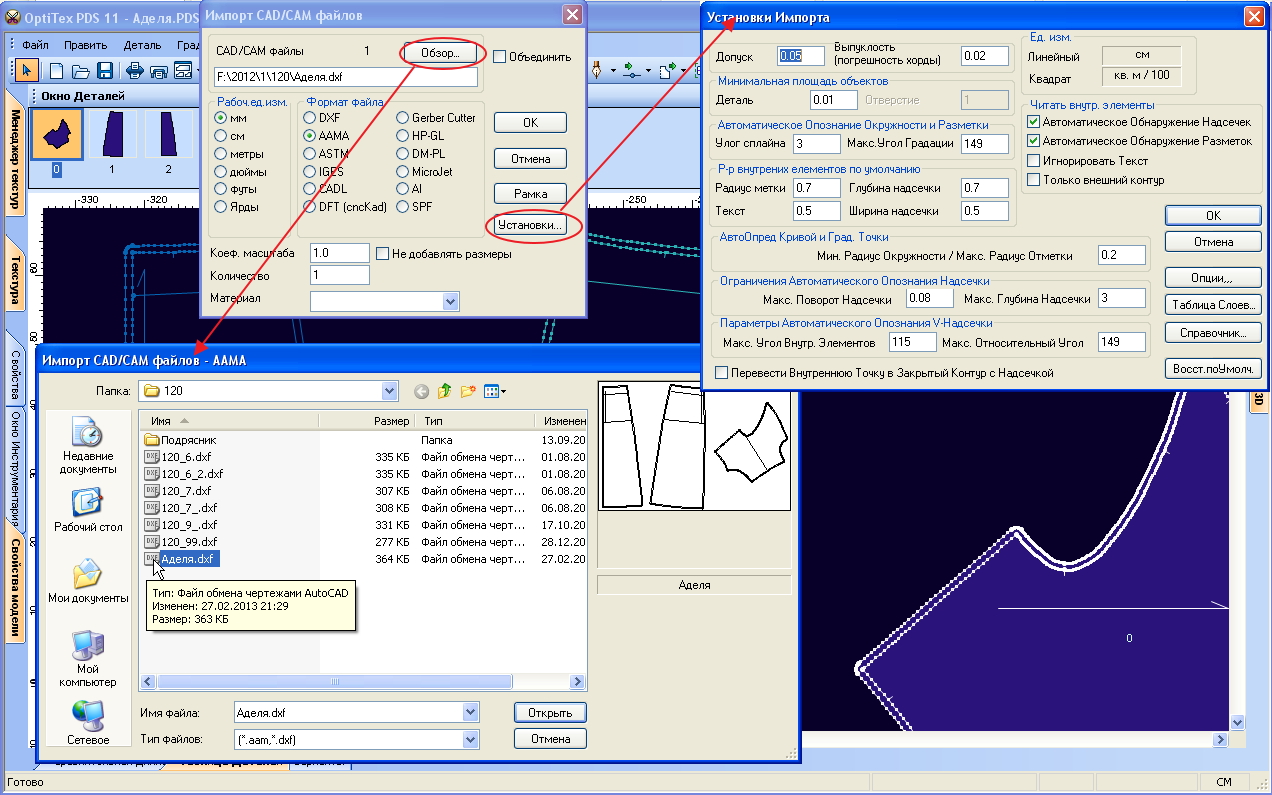

В версии 11.1.41 окна импорта выглядят так:

Обычно, никаких "крякозяблей" не должно получаться.

[Sarta Anella]

Я делала точно также как вы показали
