Marvelous Designer 2

[vadsura]

Я то же ни чего не понял. Это же самое сложное, "подогнать аватар". Лекала не проблема, вот аватар получить четенький, это проблема.

[Ада49]

Когда загружаем как аватар- режем на лекала.

Караул... Я тоже не поняла... И аватар и одежда в 3-д окне, там же нет режущих инструментов... А в 2-д окне пусто... То есть не понятно, на каком этапе и в какой программе делалась , собственно, развёртка...

[ollya]

Похоже я всех запутала)) Нельзя писать в процессе обдумывания да еще и по ночам))
Постараюсь более внятно.
1) Изначально просто была мысль проверить- нужно ли использовать другие программы для того чтобы сделать измененные лекала, как выше показывала
Ада 49 в примере с брюками для увеличенного животика и Кадрен в другой теме
Оказалось что вполне возможно сделать все в Clo, не используя другие программы.
В предыдущем посте я показала что можно построить в Рино заготовку формы на симметричную фигуру и получить из нее в Clo лекала на реальную несимметричную
а) построенный в Рино манекен одежды сохранить как обж.
б) загрузить ее в Clo, как аватар.
в)Порезать и развернуть ее в Clo.

И аватар и одежда в 3-д окне, там же нет режущих инструментов

(одежда там для сравнения просто у меня, она не режется в 3 д окне. Аватар в последних версиях режется)
г)загрузить реальный несимметричный манекен.( вчера я брала дефолтный и просто меняла ему осанку и несимметричность)
д) Включить симуляцию и подправить одежду на манекене где нужно.
е) полученную одежду из 3д окна ( уже несимметричную) опять сохраняем как обж.
(лекала в 2 д окне при этом не изменились)
ж) сейчас старые лекала и одежду можно или удалить или отодвинуть в сторонку для сравнения с новыми.
з)несимметричную одежду загружаем как аватар
поскольку мы сохраняли как "много лекал" резать уже ничего не придется.
Используем кнопку Flatten и получаем новые лекала.

Это же самое сложное, "подогнать аватар". Лекала не проблема, вот аватар получить четенький, это проблема.

Кстати скан некачественный с многими дырками тоже можно исправить одевая на него облегающую одежку меньшего размера. Получаются очень хорошие манекены для Луки.

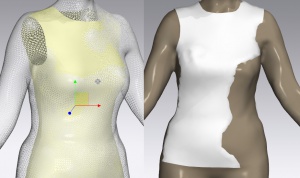

Сейчас повторила эти действия для реального манекена, отличающегося по размерам от дефолтного.

Каким образом корректируется форма, когда нет лекал?

Сразу сложно- плохо одевается, застревает.

Если при включенной симуляции постепенно растягивать дефолтный аватар до нужных нам размеров то оденется на скан хорошо. Быстро порезала на лекала, чтобы проверить габаритные размеры.

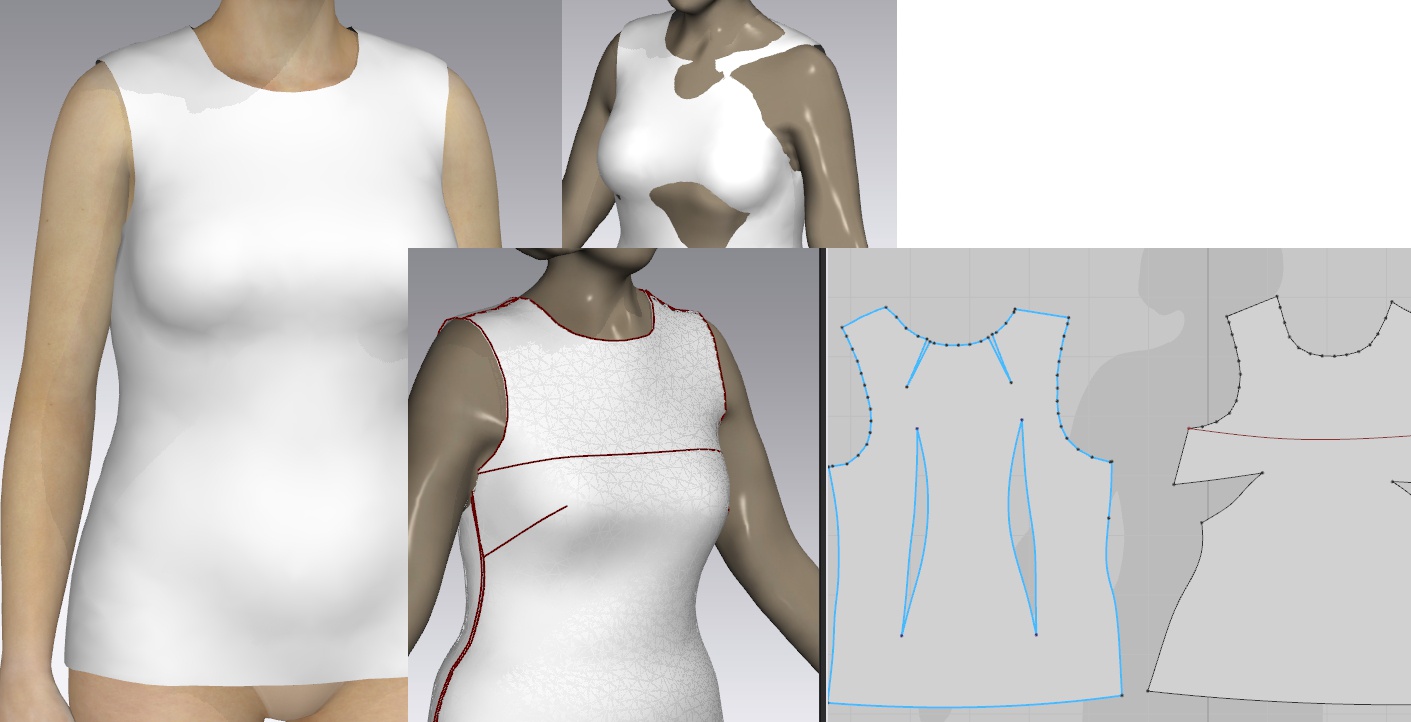

Теперь другой вариант- готовые лекала одеваем на другую фигуру.
1)Сначала тоже растягиваем дефолтный аватар при включенной симуляции, чтобы одежда в 3д окне плавно растянулась. в 2д окне лекала не изменились
2)Дефолтный аватар удаляем и загружаем свой.

3)Включаем симуляцию и подправляем где надо.
повторяем пункты е, ж, з.

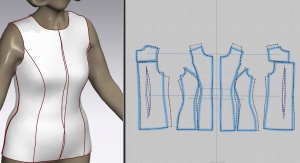

Получаем вот такое

Для необлегающих форм не проверяла- там конечно все не так просто

[Ада49]

Порезать и развернуть ее в Clo.
(одежда там для сравнения просто у меня, она не режется в 3 д окне. Аватар в последних версиях режется)

Спасибо! Получается, что в последних версиях КЛО можно порезать манекен и произвести развёртку?
Если ЭТО так, то ВСЁ понятно... и очень здорово.

[arhimed]

Получается, что в последних версиях КЛО можно порезать манекен и произвести развёртку?

Да, в версиях КЛО3Д_3_2_45 _3_2_66 и _3_2_81 есть "развертка" (расплющивание), а также есть в МД7 (в МД7 нет импорта лекал DXF-AAMA) ...

[Кадрен]

ollya, спасибо. Здорово, все плучилось. Я просто не дошла до этого момента. Порезала в Clo, а мультинастройки применить не догадалась.

Даже блузочка, взятая поносить из Clo, трансформировалась.
Теперь бы это в таблицу загнать. Пойду штудировать Архимеда.

[arhimed]

Пойду штудировать Архимеда.

Это как???

Теперь бы это в таблицу загнать.

Рино не делает лекала с градацией. По крайней мере я не пробовал еще такого...
Если лекала с градацией (для КЛО3Д) готовить из Оптитекса - надо проверять каждую точку (некоторые точки теряют градацию). А с Боке13 градация "приходит" легко (я показывал на ютубе "мультиразмерные"... даже в блоках)
:)

[Ада49]

Да, в версиях КЛО3Д_3_2_45 _3_2_66 и _3_2_81 есть "развертка"

Очень хотелось бы посмотреть, хотя бы рекламное видео на эту тему...даже без звука. Может где встречали?
Лично, меня интересует процесс нанесения разрезов... А именно, насколько он прост и точен.
Я, даже, не знаю, как задать вопрос в поисковике...

[vadsura]

Очень хотелось бы посмотреть, хотя бы рекламное видео на эту тему...даже без звука.
Я, даже, не знаю, как задать вопрос в поисковике...



У Архимеда на канале есть видео без звука на эту тему, как вы просили. Перейдите на сам канал, там еще есть.



Ну и вот с офф канала мд.



с офф канала кло

[arhimed]

интересует процесс нанесения разрезов... А именно, насколько он прост и точен.

Посмотрите вот это ("Как использовать тулбар раскрояразворачивания"):
https://www.youtube.com/edit?o=U&video_id=-JcVr-faLA8
Это самое первое видео, которое я сделал по теме "раскроя" в КЛО3Д.
И сразу же показал, что можно использовать клавишу Shift при этом (для горизонтальных и вертикальных линий).
Правила нанесения линий подобны... как в Луке. Из обязательных правил:
Линия заканчивающаяся на контуре должна начинаться на контуре (получится линия деления).
Выточкой может быть линия начатая на контуре и заканчивающаяся внутри контура.
...........
Для тех, кто дружит с Рино, проще разрезать меш (полигональную сетку) прямо в Рино ...
Если вы собираетесь загрузить меш созданный не в КЛО3Д, стоит посмотреть ("Какой должен быть меш ... "):
https://www.youtube.com/edit?o=U&video_id=y-I3titXQcM
.............
И еще посмотрите тут:
https://club.season.ru/index.php?s=&sho...t&p=1139213
... сравнивал развертки разными программами и наличие показа процента деформации ....

[ollya]

Для тех, кто дружит с Рино, проще разрезать меш (полигональную сетку) прямо в Рино ...

Ну не знаю... Вроде дружу. Но в Clo понравилось больше.
Быстрее точно.( нет промежуточных операций по созданию блоков) и сразу можно одеть порезанное, посмотреть в ткани и если надо порезать по-новому.
Вытачки можно сразу сделать как надо.
А если резать в Рино- то разворачивала бы все равно в Clo, чтобы не возиться с блоками.

[arhimed]

Ну не знаю...

:)))
Имел ввиду, что резать в Рино выгоднее по тем линиям, которые точно нужны в известных местах.
В Рино удобнее измерить и при необходимости разрезать линиями или поверхностями (если что). Можно не разворачивать (отдельные детали проще развернуть в КЛО).
А если с положением линии не все понятно (есть сомнения), то лучше пока не резать, а загрузить в КЛО целый "кусок" и посмотреть несколько вариантов...

[Кадрен]

резать в Рино выгоднее по тем линиям, которые точно нужны в известных местах.

Нашла манекен когда то порезанный в рино, сохранила обж, загрузила аватар.
Развернула.

Задумалась.

[ollya]

Нашла манекен когда то порезанный в рино, сохранила обж, загрузила аватар.
Развернула.
Задумалась.

А что не понравилось?
У меня развернулось один в один с Рино.(из Рино- сиреневые)

Случайно экспортировала в обж и лекала. Можно использовать , кстати для переноса лекал в Clo.

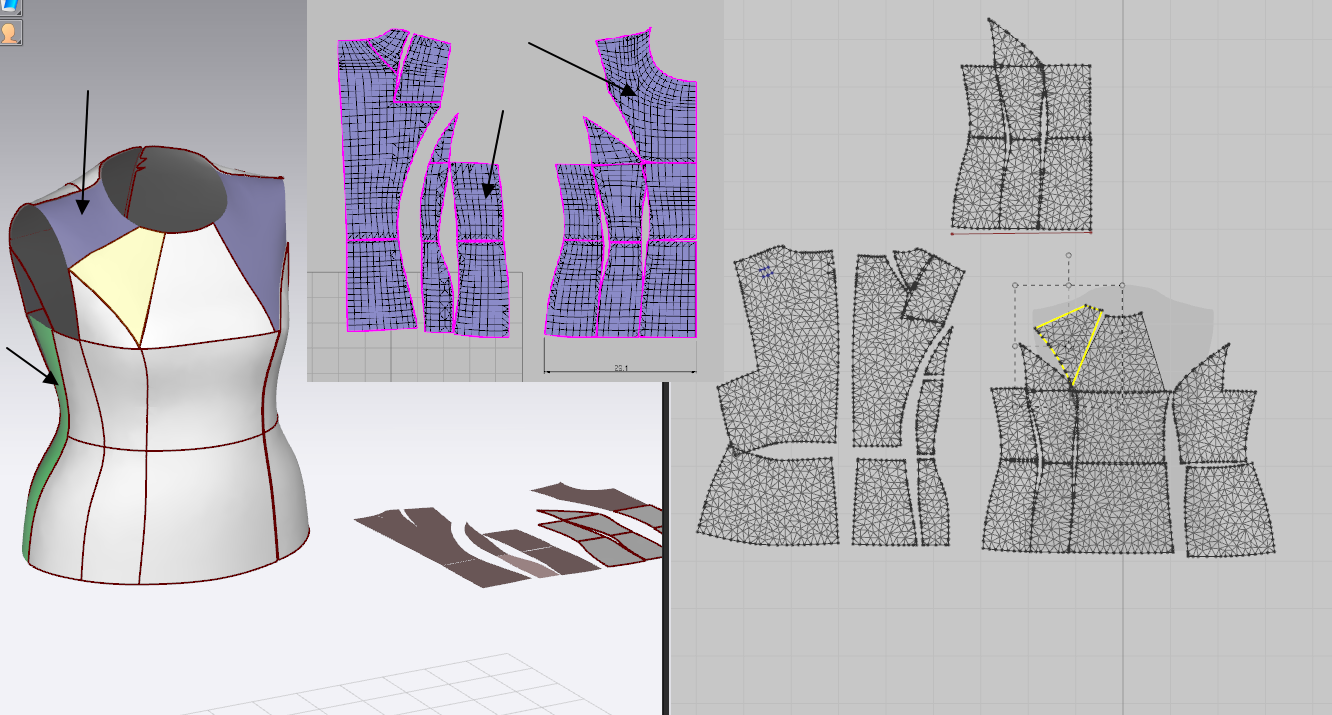

Но один нюанс- некоторые части, которые я показала стрелками не разворачиваются. Причем и плоские лекала тоже.На верхней части переда лифа что то не нравится в области плеча. а с бочком вообще не пойму- симметричный с другой стороны развернулся даже более крупно порезанный.
Кажется нашла причину.

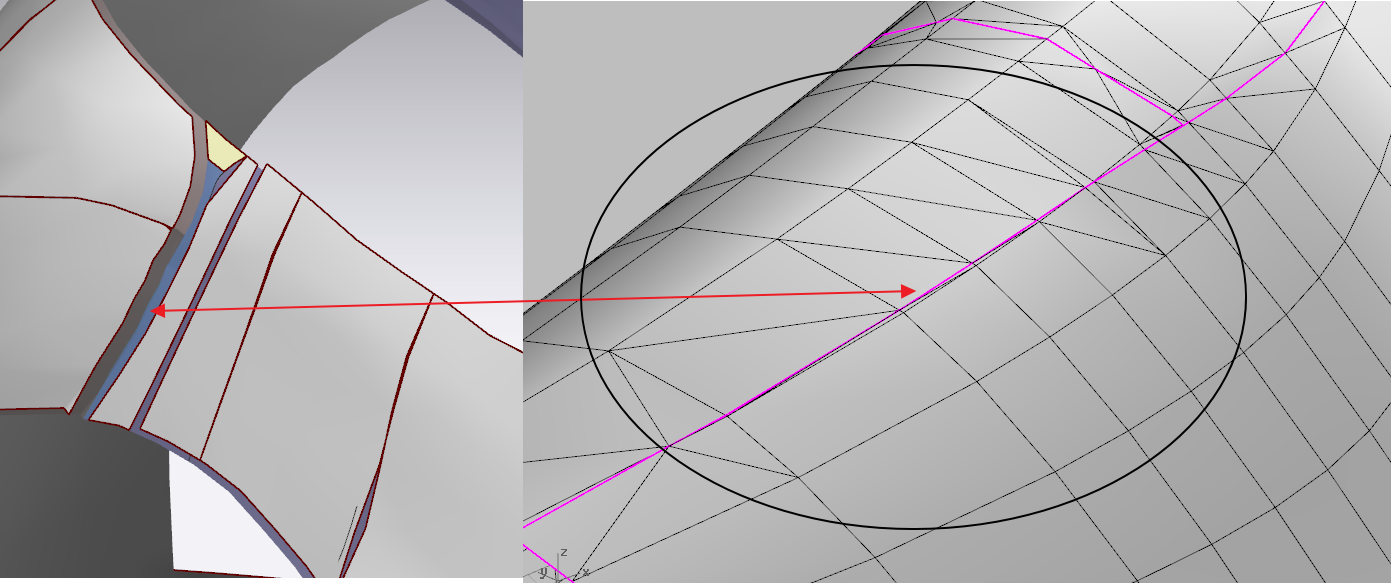

Постепенно приближалась к плечу, пока не осталась узкая полоска, на которой линия рез не проводится- загорается красная подсветка.
возможно мешают очень маленький размеры граней.

Аналогично с бочком- левая сторона не разрезана вертикально и нет этого дефекта.
Как мне кажется сразу в Clo резать будет проще Изменено 28 октября, 2017 пользователем ollya

[Кадрен]

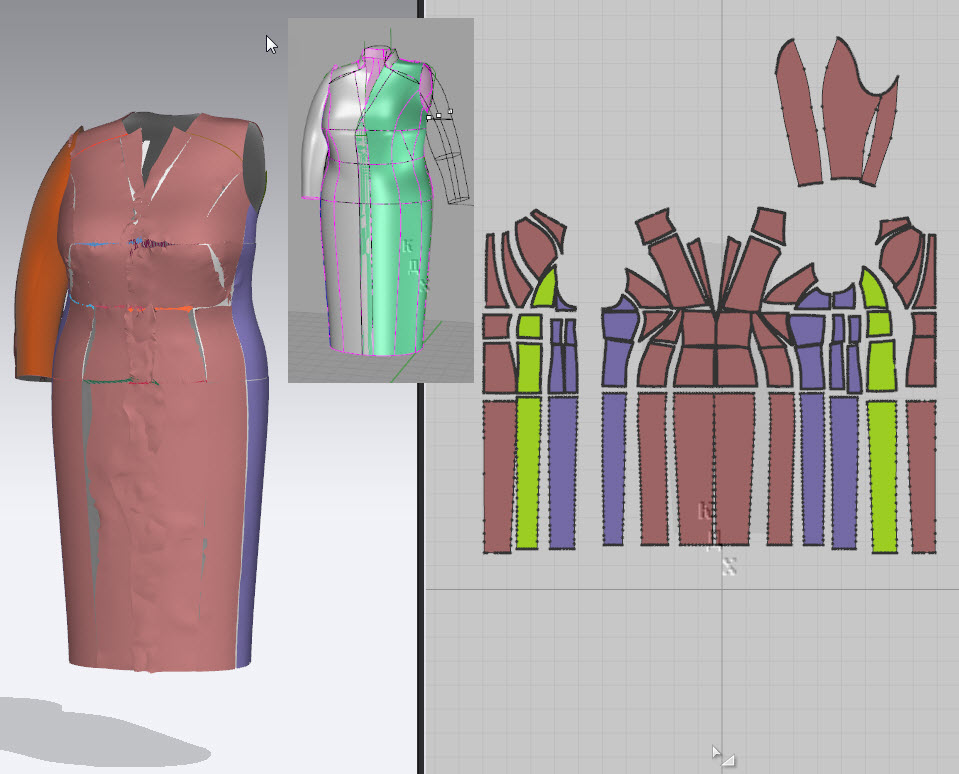

У меня все нормально развернулось. А вот рукав порезан в Clo. Было трудно подобраться. Из шва получилась вытачка.

А что не понравилось?

В том то и дело, что понравилось. Но мне нужно объединять кусочки лекал в модель, все равно в рино с лекалами идти дорабатывать.

[ollya]

А почему нельзя объединить в Clo? Merge?
Еще вот подумала- где трудно подбираться- может сохранять отдельно аватар тела и аватар рукава. Тогда их по очереди можно будет скрывать

Изменено 28 октября, 2017 пользователем ollya

[Кадрен]

А почему нельзя объединить в Clo? Merge?

Можно, конечно. Но некоторая информация теряется.

[arhimed]

для тех, кто в курсе...

Файлы МД7 и КЛО3Д сможете найти по старому адресу
(я добавил файлы версий MD7_x64_3.2.95, MD7_x64_3.2.96, CLO_x64_3_2_81)

[ollya]

Можно, конечно. Но некоторая информация теряется.

Интригующе:)
А мне наоборот нравится моделировать в Clo. По базовым или референсным линиям видны исходные лекала. Так же можно сохранить иходные лекала как копию и сверяться с ними.

[Ада49]

Для тех, кто дружит с Рино, проще разрезать меш (полигональную сетку) прямо в Рино ...

У меня отношения с РИНО не сложились... Пришлось подружиться с blender... Не жалею.) Пока всё, что тут делают в РИНО, я нахожу возможность проделывать в blender. Вот и с развёткой всё получилось... На лоскуты порезать в blender мне легче , а в КЛО развёртка, просто, супер...
Кстати... возникло несколько вопросов...
1. Вы здесь выкладывали два файлика с переводом, подойдут ли они, скажем, к CLO_Enterprise_3.2.45?
2.Как в ЭТОЙ версии от мм перейти к см?
3. Возможно ли в этой версии ИЗМЕРЕНИЕ в 2д окне?

[arhimed]

возникло несколько вопросов...

1. Файлы с русским языком (парочка qm к новым версиям, которые для папки Language) я уже не выкладываю тут прямо на форуме. Если вы "в курсе" - найдети их рядом с моим файлом экзешника.
2. В настройках программы. Меню- Установки - Настройки пользователя - Другие - Ед. изм.
3. Вы всегда можете увидеть длину линии, если подвести к ней курсор и выделить (инструментом Редактировать деталь, длина линии отображается мелковато и всегда посередине линии. Возле курсора в этот момент синеньким шрифтом отображается сумма выделенных линий (если во время выделения зажать Shift, то вы сможете добавить к уже выделенным линиям еще одну выделенную линию).
Или (если надо) можно включить показ всегда:
Меню - Показывать - 2Д детали - Показать длину линии.
Т.е. если вам надо узнать длину (и там еще нет линии) - постройте внутреннюю линию...

[ollya]

Или (если надо) можно включить показ всегда:
Меню - Показывать - 2Д детали - Показать длину линии.

Всегда- неудобно. Мешает. Shift +Z- включаем и выключаем .

[vadsura]

Всегда- неудобно. Мешает. Shift +Z- включаем и выключаем .



Ну и еще рядом удобняшки, которыми часто пользуюсь.



Shift +X Вкл выкл режим костей.
Shift +А Вкл выкл режим видимости аватара.
Shift +Q Вкл выкл режим видимости выделенной детали одежды.

[Ада49]

Будете смеяться...
А как в последних версиях КЛОши загрузить родной клошный аватар во всй
красе с текстурами?)))
Открываются туфли и парик... Вот их-то я,обычно, удаляла...)))

[vadsura]

В библиотеке теперь аватары. Подозреваю, что требуется полная установка. Хотя у меня и старые (мдэшные) нормально открываются.
