Рино - ЧаВо для новичков

[ИрЧа]

ollya
У меня сейчас в Toolbar collection files 4 файла. Из них: 1. Rino Parametrics - файл программы, 2. Rhino Parametrics1, создан мною.
Правильно ли я понимаю, что надо выбрать файл программы Rhino Parametrics и выполнить команду File-close.
Тогда закроется панель, которая постоянно вываливается и останется только созданная мною панелька?

[ИрЧа]

Девочки, тема разрастается, сложно найти ответы на свои вопросы. Я новичок, который не имеет опыта работы в Автокаде, т.е. начинаю с чистого листа. Так вот, у меня на начальном этапе возникают вопросы, которые можно разделить на группы:
1. Общие вопросы по работе в прграмме Рино. (Кнопки, панельки и т.д.)
2. Вопросы по технологии проведения фотосъемки. (Статья порадовала ))) и подготовки самих фотографий.
3. Загрузка фотографий.
Думаю, дальнейшие вопросы будут по обводке и .... дальше не углублялась.
Может имеет смысл разбить темы по блокам? И оставлять только информативную информацию.



Очередной вопрос по подготовки фото. Проскользнуло, что фото надо зеркалить. Зеркалить надо фото спинки и правый бок? или все таки только спинку?

[Кадрен]

Может имеет смысл разбить темы по блокам? И оставлять только информативную информацию.

3д для чайников http://club.season.ru/index.php?showtopic=...mp;#entry281537
Работа в рино http://club.season.ru/index.php?showtopic=...mp;#entry271226
Рино чаво для новичков http://club.season.ru/index.php?showtopic=...mp;#entry281674
Рино для одежды http://club.season.ru/index.php?showtopic=...mp;#entry281667
Параметризация в рино http://club.season.ru/index.php?showtopic=...mp;#entry279477
Вам этого недостаточно?

[Zvezdopad]

Девочки, тема разрастается, сложно найти ответы на свои вопросы. Я новичок, который не имеет опыта работы в Автокаде, т.е. начинаю с чистого листа. Так вот, у меня на начальном этапе возникают вопросы, которые можно разделить на группы:
1. Общие вопросы по работе в прграмме Рино. (Кнопки, панельки и т.д.)
2. Вопросы по технологии проведения фотосъемки. (Статья порадовала ))) и подготовки самих фотографий.
3. Загрузка фотографий.
Думаю, дальнейшие вопросы будут по обводке и .... дальше не углублялась.
Может имеет смысл разбить темы по блокам? И оставлять только информативную информацию.
Очередной вопрос по подготовки фото. Проскользнуло, что фото надо зеркалить. Зеркалить надо фото спинки и правый бок? или все таки только спинку?

Если отвечать на ваши вопросы, то ответов несколько.
1. Автокад и рино - это разные программы
2.В темах не рассматриривается программа, как таковая, программа является инструментом ( ну, как швейная машинка при шитье), а в темах рассматривается метод ( ну, как технология пошива). Это я привела к примеру, что бы различали, что 3Д и программа "рино", это РАЗНЫЕ вещи.
3Д - метод, "рино"-инструмент.
3. Зеркалить надо фото СПИНЫ. Только спины. Дело в том, что стоя лицом, мы имеем фото где, правый бок - правый, а левый-левый. Развернувшись к фотоаппарату спиной, на фото левый бок становится правым. Для того и зеркалят, что бы все правые бока при совмещении фото были правыми, а левые-левыми.
4. Статьи на сайте и форум. Это две разные вещи. Хоть статью готовят те же спецы, но...
Статья готовится по полностью отработанному материалу. Выбирается выжимка. И именно по ней делается статья, в которой каждое слово по нескольку раз правится. что бы информация была очень сжатая и толковая. Первая статья готовилась неделю и неделю правилась.
Статьи будут выходить раз в месяц. И по чёткому плану. В них будут расписаны все этапы. Статьи делаются на века(образно), на форуме же решаются оперативные вопросы.
5. Про бок. Как правило, фигура у человека всё-таки симметричная. Если приподнято левое плечо, фото нужно с левого бока. В целях облегчения работы именно тем, кто ещё делает первые шаги в 3Д, была выбрана такая схема. НО...если Вам хочется Вы можете построить полностью манекен один в один. То есть - обводку делать и правого и левого бока. При этом Вы рискуете запутаться и очень сильно. Да и надобности особой в том нет. Делается половина манекена , та, у которой наиболее приподнятое плечо. Как правило, у правшей - это левое плечо.
6.Загрузка фото есть здесь http://club.season.ru/index.php?s=&sho...st&p=263028
Расписана весьма толково. Тема для чайников ПОСТОЯННО пополняется ссылками . Они крепятся уже в существующие посты. Это сделано для облегчения и в помощь новичкам.
Я не представляю, что ещё можно сделать? Всё разжёвано, всё по полочкам. Только надо зайти в тему и просмотреть.



Вообще, работая в любой программе её желательно знать. В теме 3Д для чайников описываются ВСЕ кнопочки...абсолютно ВСЕ...даже то, откуда их вытащить. Как разместить на своём рабочем пространстве. ВСЕ кнопки, нужные для работы. Тема очень не большая ( всего 6 страниц ), более краткого руководства даже и представить себе невозможно. Это не книга в 250 листов... это вполне по силам прочитать и освоить
Я ответила ?
------------
когда я осваивала рино и 3Д одновременно, я просто не отходила от компа, некоторые (простейшие) операции забирали по 5 -6 часов. Я это сейчас делаю примерно за полминуты. Да, первый шаг всегда сложен , но сложен во всём, в любом виде деятельности...и только делая шаги, разыскивая что-то, читая, вникая, только так можно научиться. Дерзайте :-)

[ollya]

ollya

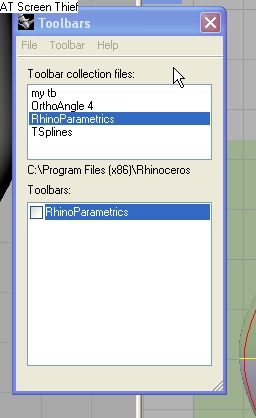

У меня сейчас в Toolbar collection files 4 файла. Из них: 1. Rino Parametrics - файл программы, 2. Rhino Parametrics1, создан мною.
Правильно ли я понимаю, что надо выбрать файл программы Rhino Parametrics и выполнить команду File-close.
Тогда закроется панель, которая постоянно вываливается и останется только созданная мною панелька?

У меня открываются только те панели, напротив, которых стоят галочки.
Rhino Parametrics у меня есть в коллекции файлов панелей, но панель не помечена, поэтому она не открывается. Я стандартные панели не удаляю, свои делаю дополнительно, чтобы всегда можно было найти первоначальное положение кнопки. Но это кому-как удобнее.

[Natamoda]

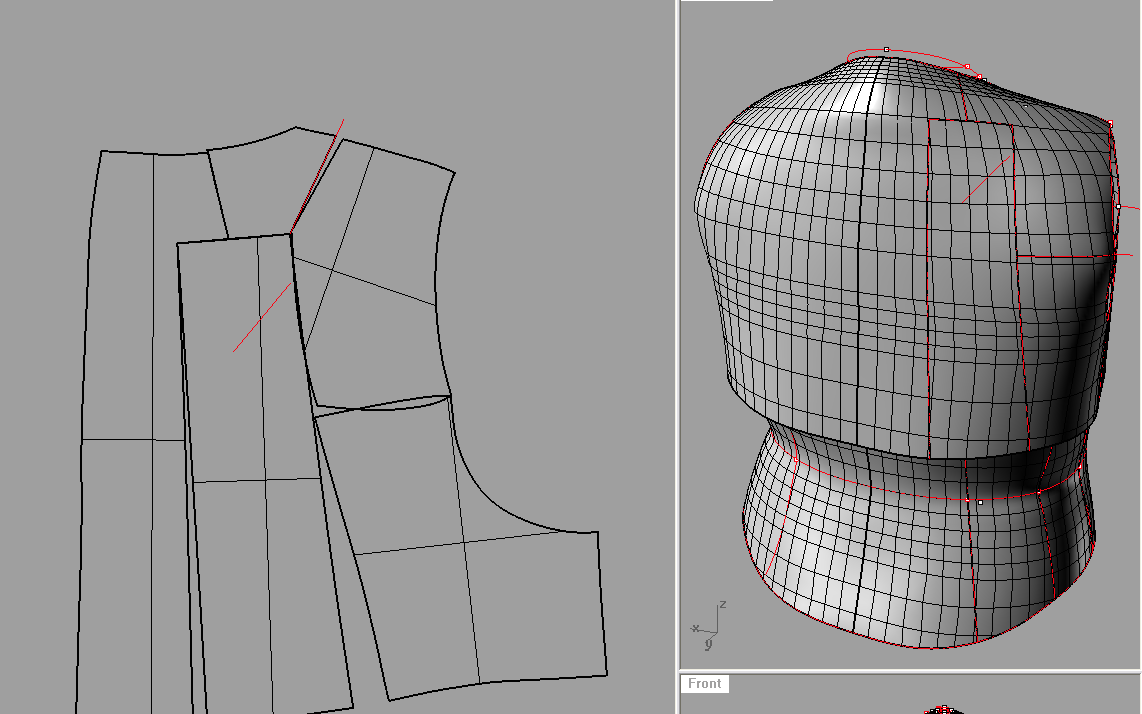

Хочу обратить внимание новичков, обязательно проверяйте длины краёв развёртки и сравнивайте в соответствующими линиями на манекене. Разница может быть до 1 см на сутюжку- растяжение. Если больше - сделайте дополнительные разрезы поверхности и разверните ещё раз.
Показываю на примере.

Разница в пройме и горловине очевидна.

[ИрЧа]

3д для чайников http://club.season.ru/index.php?showtopic=...mp;#entry281537
Работа в рино http://club.season.ru/index.php?showtopic=...mp;#entry271226
Рино чаво для новичков http://club.season.ru/index.php?showtopic=...mp;#entry281674
Рино для одежды http://club.season.ru/index.php?showtopic=...mp;#entry281667
Параметризация в рино http://club.season.ru/index.php?showtopic=...mp;#entry279477
Вам этого недостаточно?

Я из этих тем не вылезаю. С избытком. А предлагала я сделать систематизацию.

[Natamoda]

А предлагала я сделать систематизацию.

У вас хорошо получилось сделать материал для скачивания по фотографированию.
Если у вас получится сделать аналогичный для других этапов, можно будет выделить в отдельную тему эти материалы. А разбивать весь накопленный материал по мелким темам - сами запутаемся.
Или выделить отдельный подраздел в теме Каталога, куда поместить ваши материалы.

[ИрЧа]

У вас хорошо получилось сделать материал для скачивания по фотографированию.
Если у вас получится сделать аналогичный для других этапов, можно будет выделить в отдельную тему эти материалы. А разбивать весь накопленный материал по мелким темам - сами запутаемся.
Или выделить отдельный подраздел в теме Каталога, куда поместить ваши материалы.

Этим и занимаюсь. Копирую и собираю информацию. Иначе очень тяжело понять, что делать.

[krokodileyka]

Иначе очень тяжело понять, что делать.

ИрЧа я тоже новичок. начинала с нуля (я еще и конструировать, моделировать не умею), но как мне кажется в постах Zvezdopad есть абсолютно всё... даже и придумать то нечего. Если какой то вопрос возникал - прочитывала всё с начала и, как правило, ответ был. Вам желаю удачи ;)
Девочки, я тоже хочу спросить, может кто то в курсе что и как, а может быть сможет разобраться, мне это не под силу :( Мой знакомый фотограф, который был как то связан с рино, сказал что после загрузки фотографий надо настраивать перспективу рино, сообразно данным самой фотографии. Фокусное расстояние, длину до объекта и еще что там.. надо :). Я его сильно вопросами не грузила, потому как не сильно соображаю и сначала хотела сама порыться - посмотреть, есть ли что то такое. Не нашла( Он говорит что тогда перспективные искажения будут минимальные (Он в курсе про подвиги сезоновских рино проходцев :) в невероятном восхищении и удивлении, так как рино считается одной из самых сложных программ)
Есть какие то соображения на этот счет или может быть стоит его попросить о помощи? у меня, например, весь перед платья был как бы на размер больше, а спинка села хорошо... Вероятно виноваты перспективные искажения...
или кривизна рук :))))

[Кадрен]

Есть какие то соображения на этот счет или может быть стоит его попросить о помощи?

Совет профессионала нам бы совсем не помешал. Только , если будете спрашивать, пожалуйста, выведайте все подробности.

[Natamoda]

у меня, например, весь перед платья был как бы на размер больше, а спинка села хорошо...

Возможно, виновата команда CSec, она не совсем корректно рисует линию, добавляя объём в груди. Попробуйте новую кнопочку Добрушанки.
Из моего опыта - обводить линию груди в профиль надо на смещённой с центральной оси фотографии, тоже уменьшается размер в груди.

[krokodileyka]

Кадрен, я так и сделаю в выходные!

[ollya]

[
Девочки, я тоже хочу спросить, может кто то в курсе что и как, а может быть сможет разобраться, мне это не под силу :( Мой знакомый фотограф, который был как то связан с рино, сказал что после загрузки фотографий надо настраивать перспективу рино, сообразно данным самой фотографии. Фокусное расстояние, длину до объекта и еще что там.. надо :). Вероятно виноваты перспективные искажения...
или кривизна рук :))))

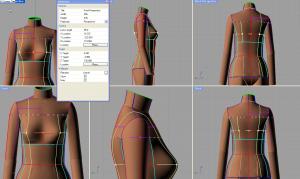

krokodileyka теоретически-то все просто, в свойствах, когда не выделен ни один объект отображаются свойства самого видеоэкрана,Нужно поменять параллельную проекцию на перспективную

там выставляется фокусное расстояние , расстояние до объекта (X или Y в зависимости от окна проекции) и высоту точки съемки я устанавливаю, двигая мышкой в окне. Когда устанавливала значения в свойствах, прыгали виды, не разобралась почему.На этом скриншоте на фронтальном перспективном виде устанолено эквивалентное фокусное расст-е 85, на фотоапп-те это 13.8 мм.Расст до точки съемкиY камеры-Y цели 222-2=2,2 метра.Объектив на высоте Z 119см.Точка цели Z 135 cм. Т.е штатив наклонен. Это уже к кривизне рук относится, которая у меня тоже наблюдается.Также развернута фигура относительно штатива (X камеры и Xцели не равны).

Выложу файл, если сохранятся в нем мои настройки, можете покрутить и посоветоваться с фотографом.Или свой манекен в перспективе покажите ему Я это использую только для того чтобы просто представлять перспективные искажения и делать поправку на них , когда рисую линии каркаса.Рисовать на перспективных видах не пробовала.Файл в следующем посте, сюда не входит Изменено 28 апреля, 2010 пользователем ollya

[ollya]

Манекен в перспективеManeken.zip

[ИрЧа]

Кто нибудь сталкивался с таким? При работе в плоскости front ПК мышки начинает работать как в перспективе. Вместо того, чтобы перетащить изображение, она его крутит. Попытки работать стрелками на клавиатуре приводят к тому, что изображение крутится. Наверно надо поменять что то в настройках?

Изменено 28 апреля, 2010 пользователем ИрЧа

[Кадрен]

ИрЧа, Гекуба давала способы как бороться с этим явлениям.
В верхнем посте написано
Работа в Рино (Rhinoceros) - для облегчения поисков создана специальная тема-каталог - заглядывайте туда почаще и, возможно, некоторые вопросы вообще не возникнут.

[ИрЧа]

Извините, не нашла ответа. Странно. Во всех окнах у меня перспективное изображение. Как только нажимаю на стрелки, фото крутятся.





Сама нашла, где в настройках поменять действие стрелок.

Изменено 28 апреля, 2010 пользователем ИрЧа

[oksancha]

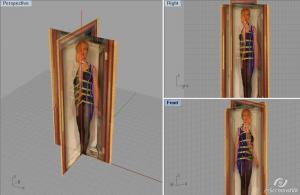

Девочки, спасибо вам всем большое за вашу работу,пытаюсь идти по вашим следам, да застряла на загрузке фотографий - проблема такая же, что тут

Granny, Вы разобрались с загрузкой фото в рино?



Прислали файл с точно такой же проблемой, с наглядным материалом легче разбираться.
Результатом разбора стал ролик о том как правильно загрузить фотографию в рабочее пространство Рино.

Cкачать (11 Мб)

фильм посмотрела , не знаю сколько раз, пошагово пыталась все повторить, но все - равно фото видно только в режиме rendered viewport, команда Picture Frame проблему не решила, промучилась весь день, помогите пожалйста самому самому что ни есть чайнику!!!

[Svetok]

Девочки, спасибо вам всем большое за вашу работу,пытаюсь идти по вашим следам, да застряла на загрузке фотографий - проблема такая же, что тут
фильм посмотрела , не знаю сколько раз, пошагово пыталась все повторить, но все - равно фото видно только в режиме rendered viewport, команда Picture Frame проблему не решила, промучилась весь день, помогите пожалйста самому самому что ни есть чайнику!!!



Зайдите по ссылке http://club.season.ru/index.php?showtopic=16061&st=0, сообщение 11. Описаны все проблемы при загрузке фоток

[oksancha]

Спасибо, буду разбираться

[NATуся]

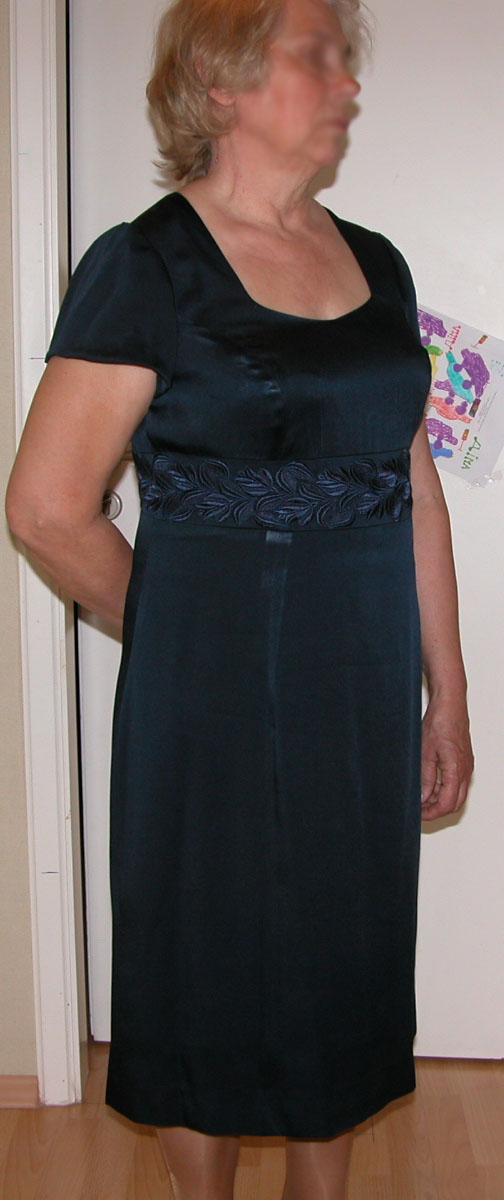

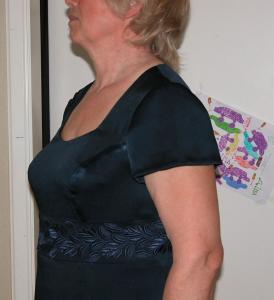

Появилась возможность показать свое творение.
Пришла к выводу, что необходима практика.Вроде сглаживала манекен под грудью, но все равно оказалось мало: очень трудно обрабатывать фигуристые рельефы. На манекене одно, а в жизни получилось немного по другому. НО я очень, очень довольна.
...С рукавом тоже надо подружиться покрепче, уж писала , что он( рукав), меня не любит

[Natamoda]

очень трудно обрабатывать фигуристые рельефы

Всегда стараюсь разбивать нагрудную вытачку на несколько частей (резать манекен в области груди тоже надо несколькими линиями, особенно в крупных размерах), тогда качество швов получается лучше. Если хотите традиционный рельеф по груди, делайте 2 параллельных разреза, один точно по центру, другой на расстоянии 1,5-2 см в сторону проймы, а потом откройте на развёртке маленькую вытачку ко второму рельефу и уведите её в посадку. Качество швов будет гораздо лучше. В вашем случае я бы часть вытачки (до 1см) оставила открытой в шве притачивания подреза для сутюжки (часть объёма груди идёт к пройме)

А в целом платье мне понравилось и по модели, и по посадке. Под грудью сглаживание вполне нормальное, ничего в манекене менять в этом месте не надо.
Поздравляю с почином! С практикой будет ещё лучше. В основном она нужна, чтобы правильно выбрать места разрезов манекена и больше уделять внимание сутюжке-растяжке ткани. Всегда лучше, когда часть вытачки (до 0,5 см) остаются в шве на посадку, а не весь раствор зашивается. (это касается и плечевой вытачки).

[NATуся]

Спасибо за столь подробное объяснение тонкостей



В вашем случае я бы часть вытачки (до 1см) оставила открытой в шве притачивания подреза для сутюжки (часть объёма груди идёт к пройме)

Т. е. надо было провести параллельный основному рельефу разрез, как Вы и писали, а внизу этого разреза оставить 1 см для сутюжки, я правильно поняла?







...И еще вопрос , который меня давно мучает.
В методиках, в частности у Мюллера такое часто рассматривается, при моделировании часто часть нагрудной вытачки ( да и плечевой)переводят в пройму,за счет этого длина проймы увеличивается, потом уже строят рукав на этой увеличенной по длине пройме. Хотелось бы знать , как строят знатоки Рино. ..Допустим, манекен отмасштабировали, пройму и рукав тоже, далее модельные линии, разрез, развертка, и ...? Вот возникла , например, необходимость оставить небольшую часть вытачки в пройме. Как вы поступаете, в смысле рукав не меняете?



... Понятно, что при 3D моделировании- другие постулаты, надо переосмыслить...

[Natamoda]

я правильно поняла?

Правильно.
Насчёт рукава. Пройму на рукав увеличиваю в сторону груди в профиль. Таким образом раствор нагрудной вытачки уменьшается.

Рукав полностью соответствует новой пройме, поэтому больше ничего менять не надо.
В пройму спинки вытачку надо переводить в свободных вещах.
Ну и люблю уплощённое место между проймой и грудью. (но в тех моделях, где это можно позволить)

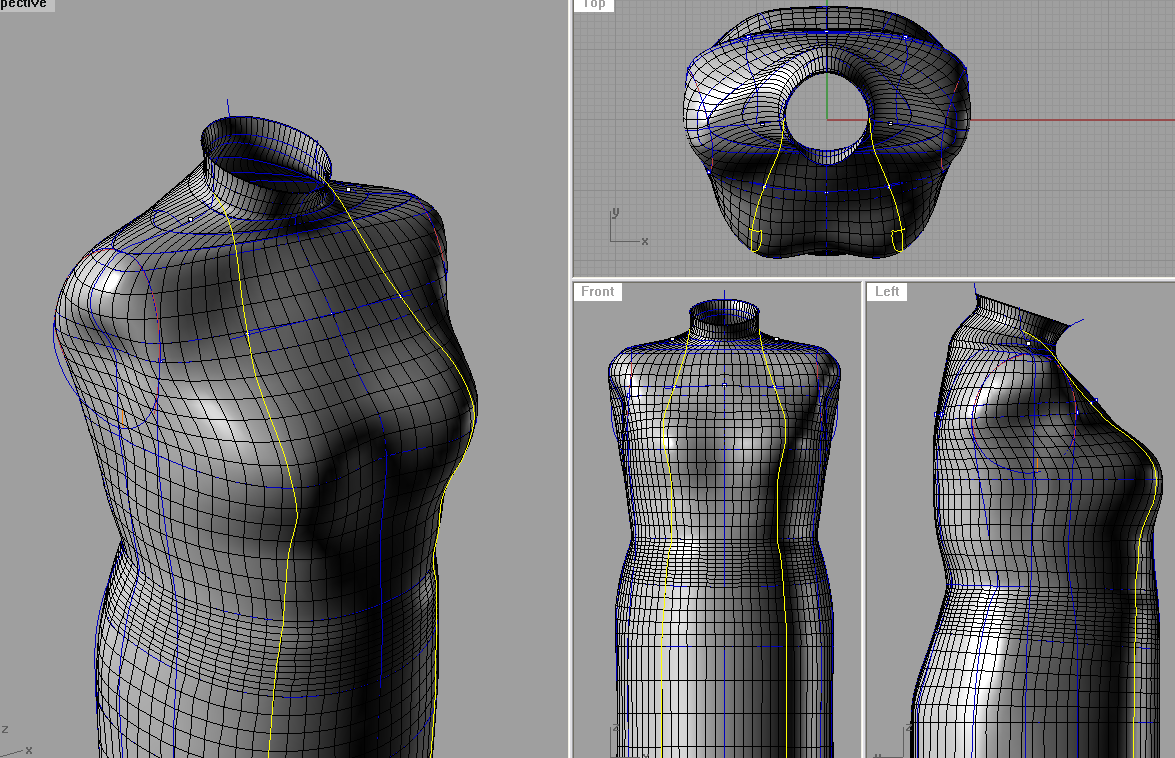

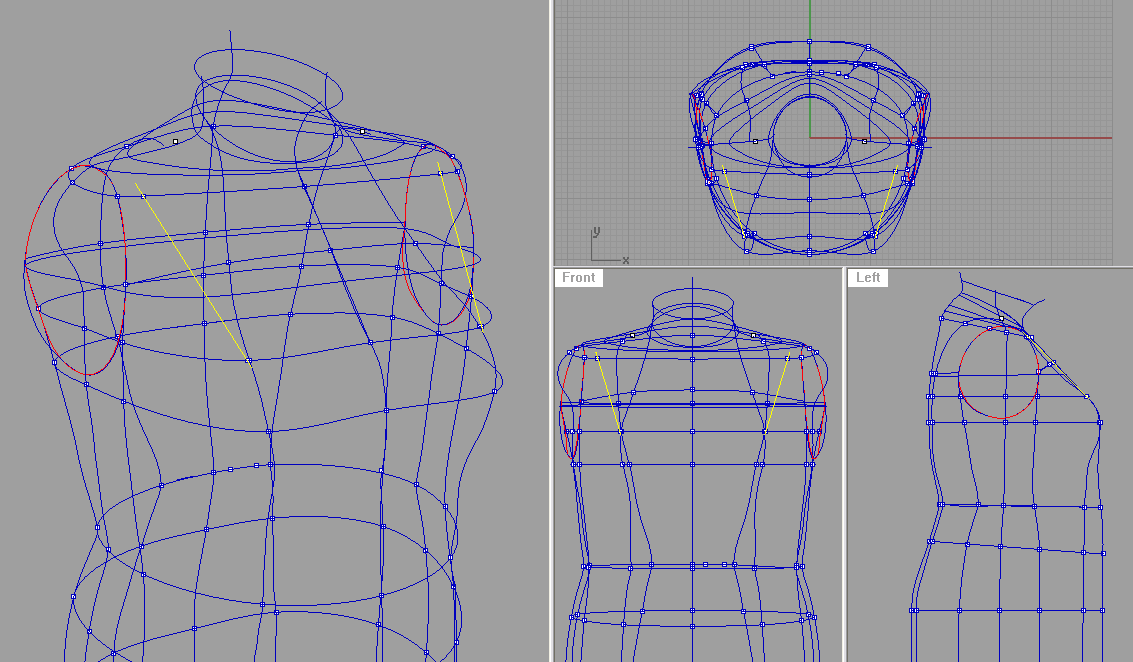

Это плотное облегание в районе Шг1. Выделила линии, которые участвуют в создании окружностей в области Шг1

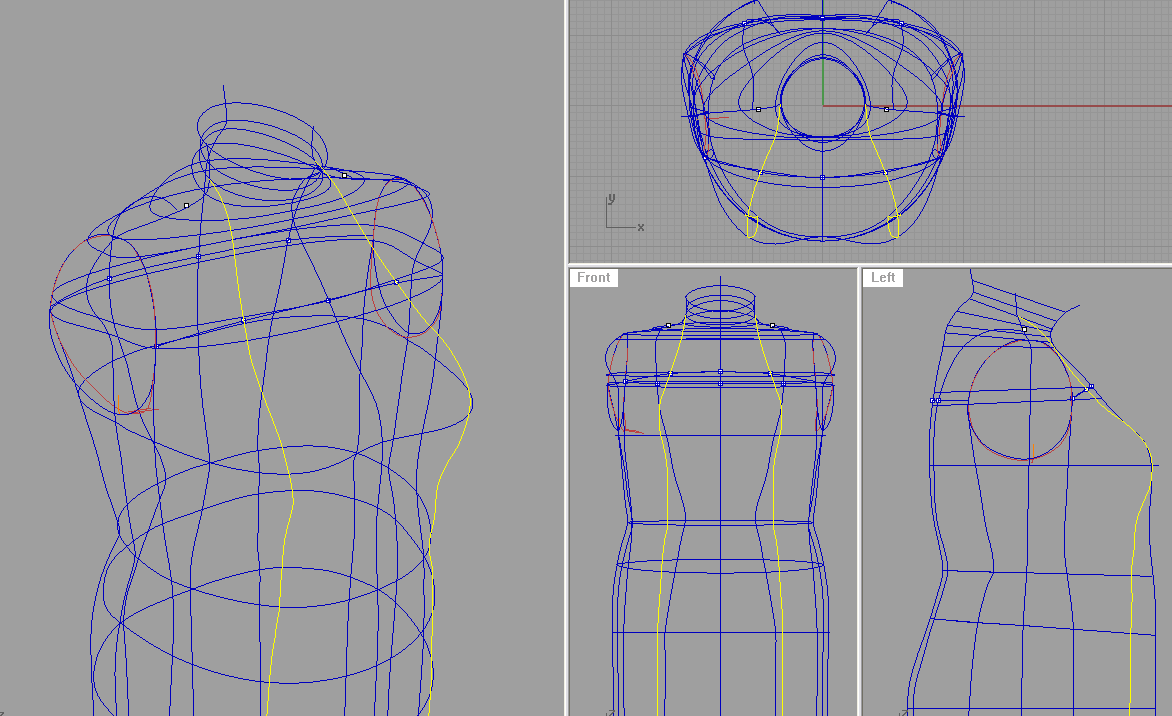

А это уплощённое

Ввожу дополнительную линию, касательную от поверхности плеча (бугорка плеча) к груди (привязываясь к построенной поверхности первого варианта) и делаю новые горизонтальные формообразующие в области проймы груди (первоначальная линия на этом участке не участвует) .
Нагрудная вытачка в таком случает тоже уменьшается. Все изменения первоначального манекена зависят от эскиза будущей модели.
