Пользуется ли кто-то Optitex?

[sqs68]

Mark сам выводит в plt.В File name прописуем имя файла и путь снять галку с использовать диспетчер вывода.Файл сохранится с расширением hpg. просто перииминовать в plt.Но можно печатать напрямую настройки зависят от подключения плоттера

Пробовал делать, как вы сказали. Прописал порт. http://s017.radikal.ru/i425/1602/bc/3c35b0a5591b.png Плоттер обозначился. http://s017.radikal.ru/i410/1602/42/2b2dc782e27d.png Файл сохранился.... а в ответ -тишина... при каждом последующем нажатии на вывод появляется окошко http://s017.radikal.ru/i402/1602/1e/d28ad22e4d8b.png, но ничего не происходит. Плоттер молчит , как партизан. У плоттера есть возможность печатания с CD карты, скидывал на неё сохранённый файл, включал плоттер вручную. -печатает довольно странно: кроме заданных фигур, рисует лучи в один угол листа. при этом фигуры вырисовал не все. В установках Марка ставил плоттер HP-GL и KingCut plotter (второй китаец, просто внешне похож на моего, надеялся , что они однотипны) -не прокатило... Кстати, в оптитексе обязательно выставлять именно свою модель плоттера, или там подразумевается, какой набор драйверов есть в программе на плоттеры?

[sqs68]

Я экспортирую из Маркера(PDS) в dxf, открываю dxf Корелом и экспортирую в plt. Но можно и так, как выше Igo описал, так прямее. Кстати Корел HPG файлы тоже прекрасно открывает, даже если их не переименовывать в plt.



Кстати попробуйте напечатать hpg файл, не переименовывая, может и прокатит. А если нет, посмотрите в настройках драйвера плоттера, может где-то можно добавить расширение *.hpg, чтобы он его читал. Потому что plt и hpg по сути одно и то же.

Я раньше корелом не пользовался, скачал только ради плоттера. Вопрос: в кореле я открыл dxf файл, а как экспортировать его в plt или hpg файл? У меня экспорт , пишет только в pdf или сохранение в CDR

[vadsura]

"Сохранить как" и выбрать из списка нужный формат. Либо экспорт и то же самое, смотря какая версия.

[Igo]

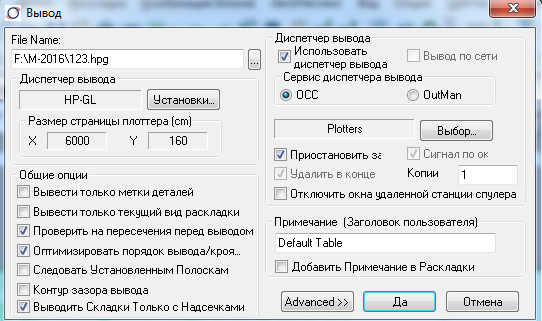

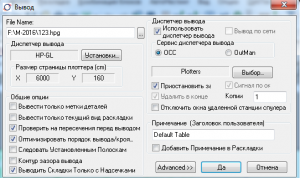

Я писал как вывести в plt.Если собираетесь печатать напрямую ,галочку поставить использовать диспетчер вывода.Все это если плоттер подключен через COM.Галку использовать встроенные шрифты снять обязательно

Изменено 18 февраля, 2016 пользователем Igo

[Aliona]

Доброго всем дня суток! Коллеги, у меня, очень важный для меня, вопрос. Я приобрёл плоттер. Плоттер режущий, VicSign HW1200

sqs68, на этом плоттере можно делать сквозную резку? Если да, то какие материалы он режет, ватман, тонкий картон? Изменено 18 февраля, 2016 пользователем Aliona

[sqs68]

Оу,Большое человеческое спасибо Вам! Суть получилась. Единственное, что у меня последняя фигура не рисуется,но это видимо из-за того, что я задал меньше лист.(хотя размер дал вроде по размеру раскладки)и помню , на работе, у нас плоттер рисовал не полную деталь, если проставляли неправильно размер листа - надо будет ещё покопаться. Надписи не пишет, (где-то я их видел в установках, но кажись, не проставлял на вывод) И последнее,- плоттер как-то медленно работает. на мой взгляд варианта три: либо это где-то задаётся(вроде тоже, где-то видел), либо роль играет, то что в свойствах прописан другой плоттер, либо сам плоттер такой тихоход. Короч ещё копать и копать. Но главное, что не стоит мёртвым грузом, за что Вам ещё раз спасибо!

[sqs68]

sqs68, на этом плоттере можно делать сквозную резку? Если да, то какие материалы он режет, ватман, тонкий картон?

Чесно говоря, толком ещё не знаю. Режущий я брал, чтобы не связываться с картриджами. Именно этот ,-потому что искал новый Б/у, чтобы был без "историй болезней" (бывший хозяин недолго игрался на нём, вырезал шаблончики из плёнки. По характеристикам читал, что вроде хорош. Где-то в инструкции читал, что он может резать до двух мм толщину, надо задавать давление ножа (наверное это и есть ответ на ваш вопрос) Хотя, принцип резки плёнки ведь в том, что нож режет плёнку до подложки, а если резать бумагу, то нож либо будет не дорезать, либо велика вероятность , что будет портить поверхность "рабочего стола". По-моему так. Изменено 18 февраля, 2016 пользователем sqs68

[Aliona]

Хотя, принцип резки плёнки ведь в том, что нож режет плёнку до подложки, а если резать бумагу, то нож либо будет не дорезать, либо велика вероятность , что будет портить поверхность "рабочего стола". По-моему так.

Вы для резки лекал его приобрели?
У меня тоже в задумках приобретение режущего плоттера. Но пока не знаю, подходят ли для резки лекал плоттеры такого типа, как у Вас. Изменено 18 февраля, 2016 пользователем Aliona

[Igo]

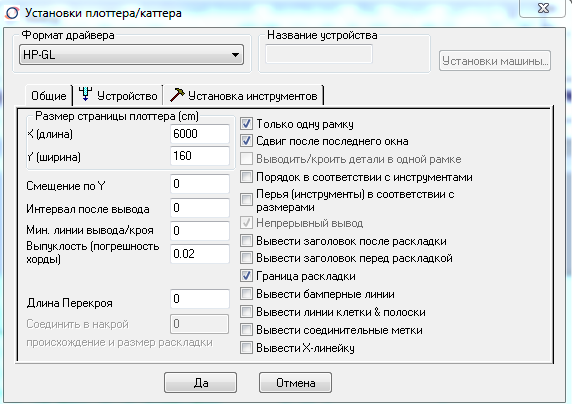

Скорость выставляется в самом плоттере.Для ручки скорость 30 давление 10-15.Чтоб включить \выключить надписи внутренние линии и прочее F10.Этот плоттер резать не будет.Должно быть два инструмента и резка перфорацией.Это может Graftec

[sqs68]

Вы для резки лекал его приобрели?
У меня тоже в задумках приобретение режущего плоттера. Но пока не знаю, подходят ли для резки лекал плоттеры такого типа, как у Вас.

Честно говоря, я и не подразумевал, что буду лекала на плоттере резать. Для основной работы, я режу от руки, благо, там не большие размерные ряды , а для "халтуры" бывает по 6 размеров, и А4 клеить скотчем,-печалька... приходится, каждый раз искать, где распечатать,-это времени много съедает.
В остальном, вам Igo ответил.

[Aliona]

От руки резать достало:))) Сейчас пользуюсь услугой лазерной резки. Качеством контуров , точностью очень довольна. Но.. расстояния. Это не "под рукой", не рядом. Поэтому все равно не покидает мысль о приобретении своего плоттера

Изменено 18 февраля, 2016 пользователем Aliona

[sqs68]

От руки резать достало:))) Сейчас пользуюсь услугой лазерной резки. Качеством контуров , точностью очень довольна. Но.. расстояния. Это не "под рукой", не рядом. Поэтому все равно не покидает мысль о приобретении своего плоттера

Вот-вот, я и так же. Хотя немаловажный момент -техника, должна окупать себя... ))

[sqs68]

Вы для резки лекал его приобрели?
У меня тоже в задумках приобретение режущего плоттера. Но пока не знаю, подходят ли для резки лекал плоттеры такого типа, как у Вас.

В самом конце видео чудак показывает, что вырезал букву насквозь

[arhimed]

Посмотрел, что нового в версии 15.

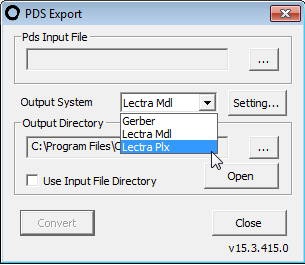

1. Конвертеры практически не изменились:

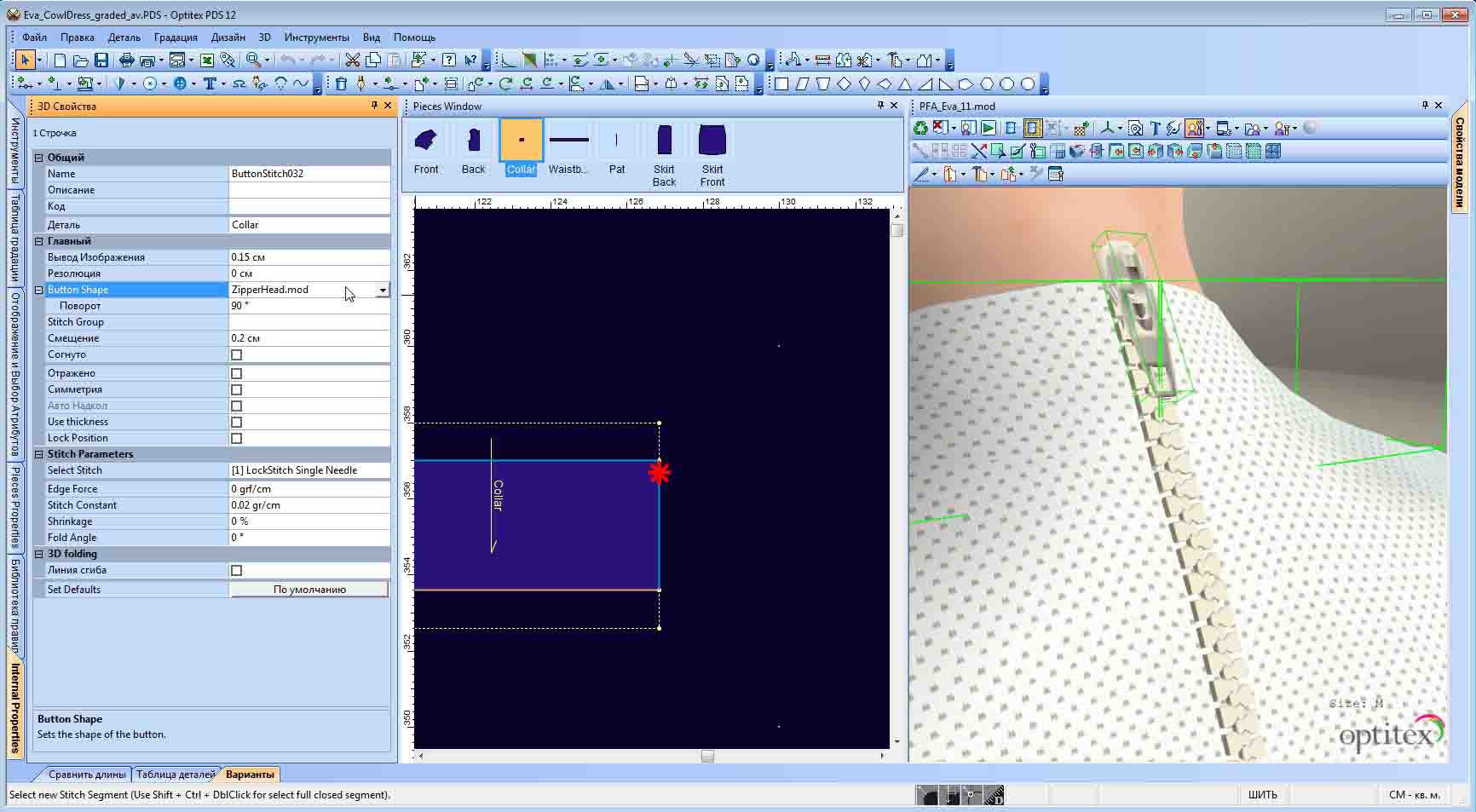

2. Пуговицы и строчки (а также молнии и бегунки) остались как в версии 12:

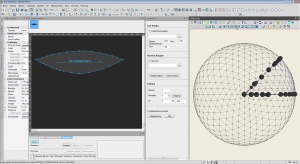

3. Разворачивает (3Д >> 2Д) также отвратительно как и в 11й:



Что кардинально изменилось - теперь версия 64 битная. Добавился качественный рендер.
Вот только особой скорости в симуляции - не заметил.
По прежнему Лукстейлор разворачивает лучше и симуляция в КЛО3Д лучше.

[sqs68]

Посмотрел, что нового в версии 15.



arhimed, а у вас в 15-й, в Марке Nesting++2 и Nesting++Pro запустились?

Изменено 21 февраля, 2016 пользователем sqs68

[arhimed]

а у вас ...

У меня нет. Думаю, что в версии 32 должен запускаться (чтото... ктото... там в 64 не доделал).

[sqs68]

У меня нет. Думаю, что в версии 32 должен запускаться (чтото... ктото... там в 64 не доделал).

Нет, 15.0.198.0 на 32 они не запустились. Там менеджер лицензии от 12.9, скорей в этом дело. Видимо нюансы крэка :)
Ясно , спасибо.

[Igo]

У меня на 32 работает Правда один глюк в списке деталей невозможно настроить отображение колонок

[MMK1]

У меня тоже на 15.0.198.0х86 Nesting++Pro запустилась, менеджер лицензий 12.9. А что со списком деталей не так?

Изменено 22 февраля, 2016 пользователем MMK1

[sqs68]

У меня на 32 работает Правда один глюк в списке деталей невозможно настроить отображение колонок

Вероятно разные варианты крэка.У меня он в менеджере прописан, а когда запускаю ,-ругается и говорит, что мендж. лиценз. не тот. Пришлось 12-ю оставлять, только ради Марка.
В 15 удобнее меню атрибутов деталей. И колонки деталей, настраиваются без проблем. Шрифт приятнее читается.

[Igo]

я 10 пользуюсь разницы никакой зато не глючит. 15 только ради 3d есть положительные изменения

[don]

разницы никакой

Со всем уважением ,это очень поверхностное мнение т.к разница огромная.

[servi71]

Друзья, не подскажете ли, как печатать из программы оптитекс, если плоттер hp dj 430 подключен через переходник lpt to usb . В окошке выбора плоттера (communication setting) в standard protocol строка printer name у меня не активна.
На счет 64-х битной машины, у меня в 15-й версии Nesting++Pro работает.

[Igo]

в 2d таблица измерений и ручная градация без этого жить можно. В 3d разница огромна согласен только в 15.Будем ждать в 16 будет полная синхронизация как в clo

[don]

в 2d таблица измерений и ручная градация без этого жить можно. В 3d разница огромна согласен только в 15.Будем ждать в 16 будет полная синхронизация как в clo

Как раз 3d меня пока что не интересует по причине не совершенства .Это касается всех известных программ.В 2d все гораздо быстрее и точнее (конечно для профессионалов).Таблица измерений это уже много,но дело не в самой таблице.В 15й версии доведена до ума возможность создания параметрических лекал (вместо modulate) и добавлено много полезных и удобных инструментов.
p.s С большой надеждой жду положительного развития 3d ,а пока гораздо быстрей и дешевле пригласить манекенщицу что бы сделать примерку или снять на фото или видео.
