Пользуется ли кто-то Optitex?

[ЛюдмилаСС]

Немного о направляющих:

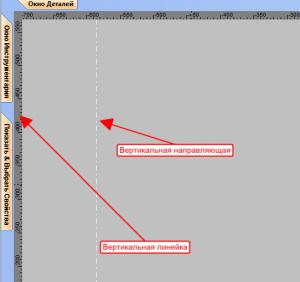

1. Нажмите на вертикальной линейке и, не отпуская левую кнопку мыши, перетяните вертикальную направляющую на рабочий стол

2. Нажмите на горизонтальной линейке и, не отпуская левую кнопку мыши, перетяните горизонтальную направляющую на рабочий стол

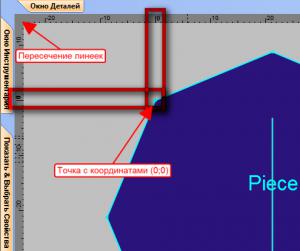

3. Нажмите на пересечение горизонтальной и вертикальной линеек и, не отпуская левую кнопку мыши, тяните курсор до точки. Эта точка приобретет координаты (0,0)

4. Двойной щелчок левой кнопкой мыши по направляющей на рабочем столе открывает диалоговое окно работы с выбранной направляющей.

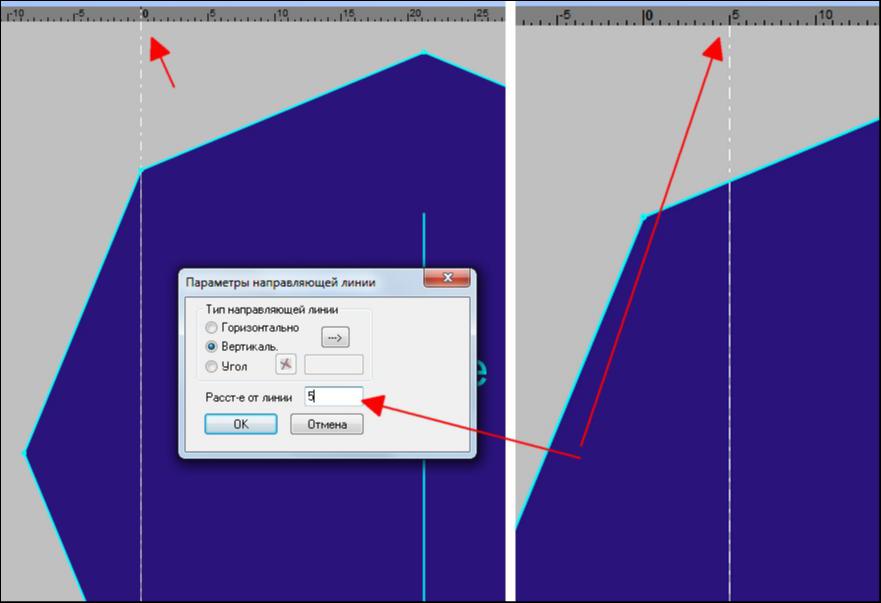

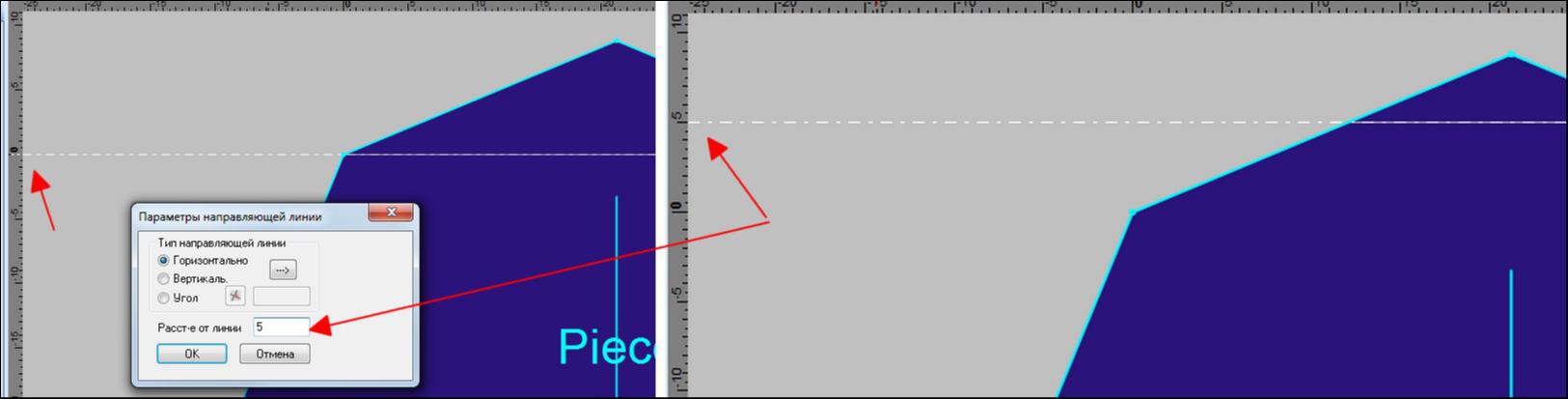

5. В диалоговом окне вводим расстояние:
а) Со знаком "+" передвинет выбранную горизонтальную направляющую вверх (вертикальную вправо)

б) Со знаком "-" передвинет выбранную горизонтальную направляющую вниз (вертикальную влево)

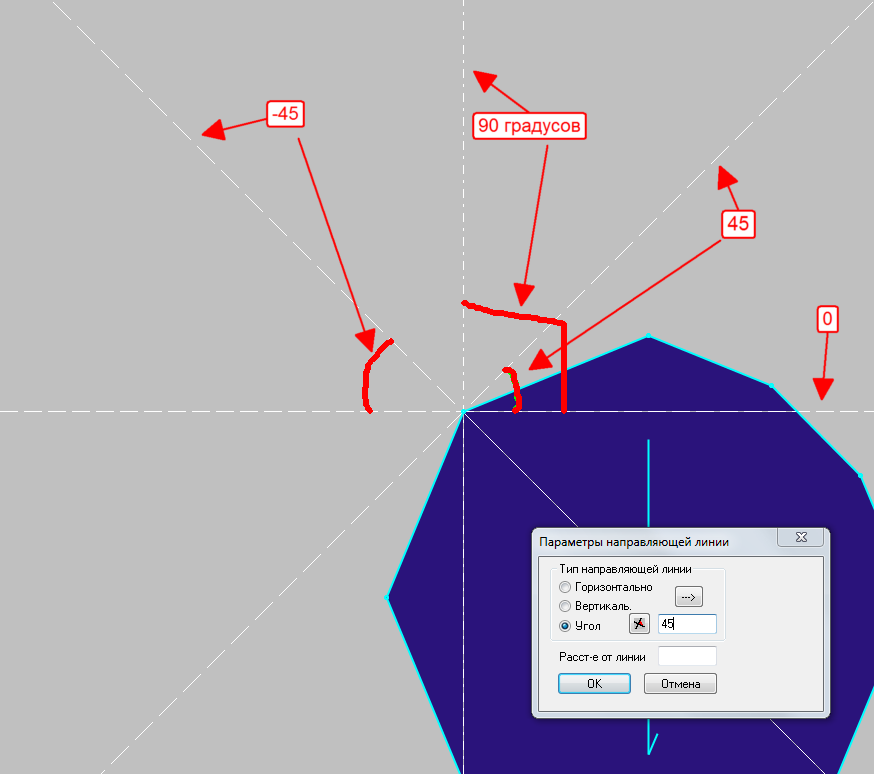

6. Вводим угол и выбранная направляющая развернется под указанным углом к оси Х. Здесь как в математике

7. Зажатая клавиша Ctrl + двойной щелчок по направляющей создает копию выбранной направляющей. И для этой копии в диалоговом окне также можно указать сдвиг, аналогично описанному выше.

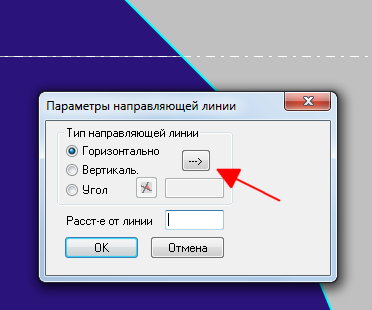

8. Направляющей можно задать определенное направление по двум точкам:
а) Двойной щелчок по направляющей
б) В диалоговом окне нажимаем

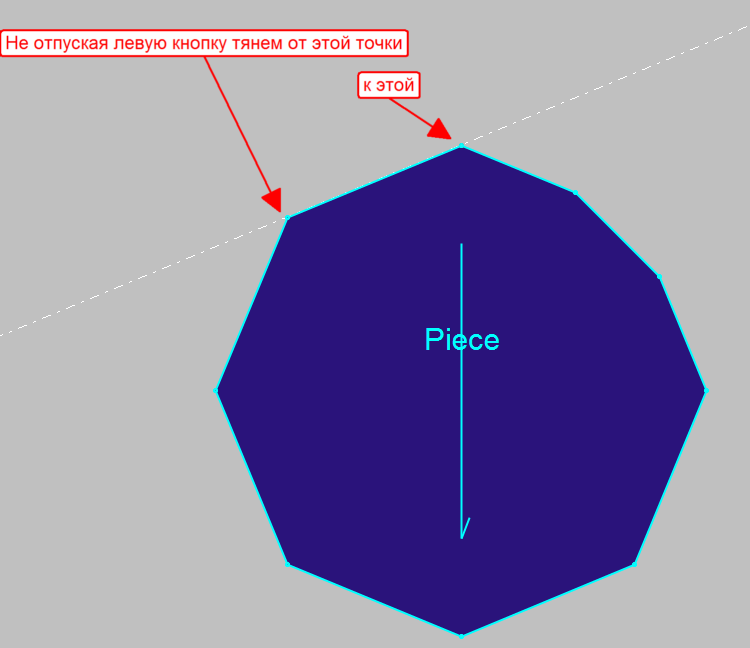

в) Указываем первую точку и, НЕ ОТПУСКАЯ ЛЕВУЮ КНОПКУ мыши, тянем к другой точке, задавая направление.

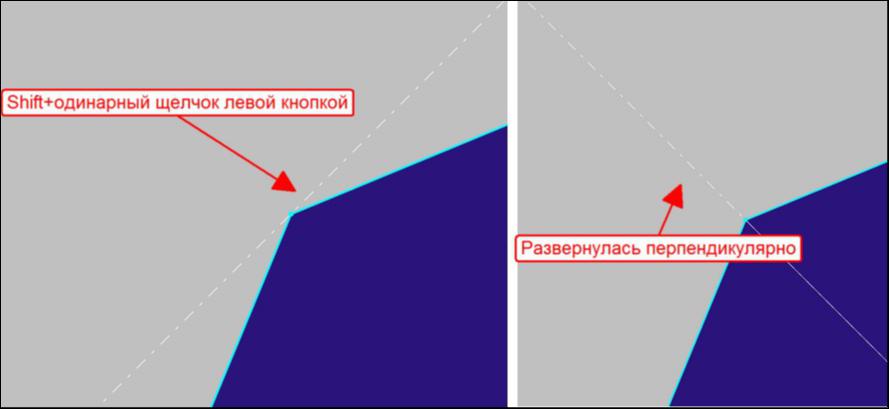

9. Зажатая клавиша Shift+одинарный щелчок по направляющей развернут эту направляющую в направлении перпендикулярном выбранной направляющей.

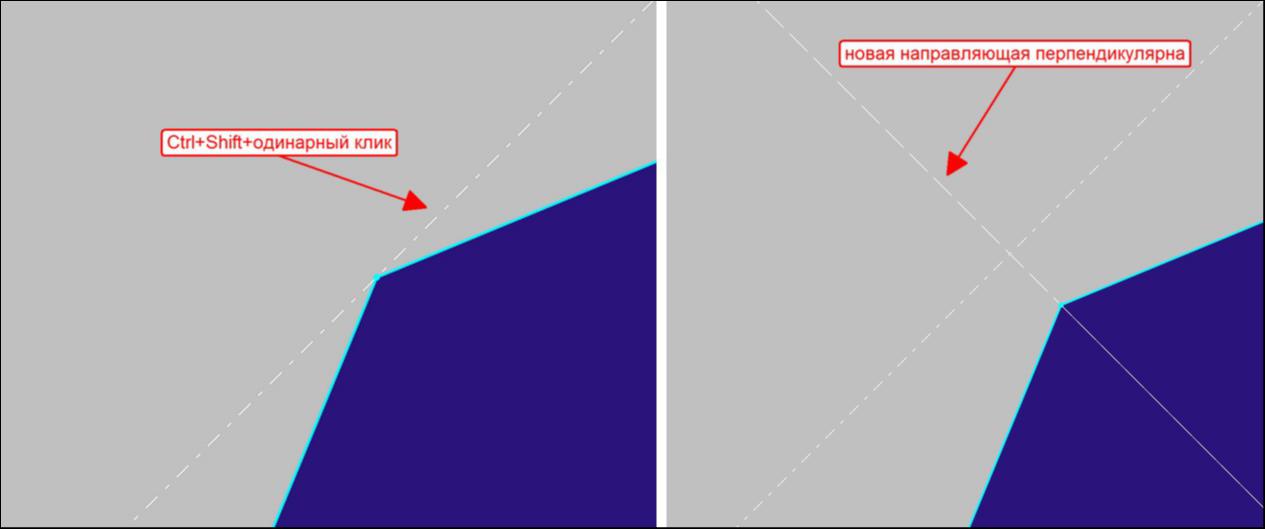

10. Зажатые клавиши Ctrl+Shift+одинарный щелчок по направляющей создаст новую напраляющую, перпендикулярно выбранной (в диалоговом окне жмем ОК, ничего не меняя)

11. Ctrl+Shift+Alt+G - скрыть (показать) направляющие
12. Ctrl+Alt+G - удалить все направляющие

[sqs68]

Доброго всем времени суток. Столкнулся с такой штукой: делал комбинезон для собаки, хотел в 3D его собрать,http://s018.radikal.ru/i526/1601/54/4762d3629c7at.jpg но при сборке его перекорёживает в разные стороны http://s019.radikal.ru/i608/1601/84/5ec6fd1ba683t.jpg Гравитацию убрал, мягкий изгиб убрал. Надеялся , что каркас будет раздутым(объёмным),по типу сумки, которую показывала Ольга Макарюк в видео. Но не тут-то было. Менял свойства ткани. Всё равно получается фигня какая-то. Сталкивался ли кто-то с подобным?

Изменено 9 января, 2016 пользователем sqs68

[Archi]

Здравствуйте. Подскажите мне кто и каким образом настраивает параметры ткани имея ее образец. Есть определенная ткань (эластичная) с которой нужно пошить изделие, а кроме линейки, измерительной техники для снятия характеристик нет.
В Сообщение #409 -arhimed давал силку на FabricEditor (там есть "ручное тестирование") но она уже не работает, скачивал на оф. странице - прога напрочь не хочет запускаться ошибка (Имя события проблемы: CLR20r3)

[sqs68]

Во вкладке установки 3D есть окно "список ткани". Мне кажется, просто методом подбора, из того , что там есть (24 пункта). Это как в работе, когда есть ткань , а фабричного состава нет, - полагаешься только на опыт и осязание пальцев. )

[arhimed]

...делал комбинезон для собаки...получается фигня...

Скорее всего чтото с швами напутано. А так трудно сказать.
С такими вопросами выкладывайте больше информации, а лучше и весь "файл".

[arhimed]

...давал силку на FabricEditor (там есть "ручное тестирование")

Там нет тестирования. Просто чуть больше возможностей регулировки (рассчета и назначения) свойств ткани, если у вас кроме линейки есть хотябы динамометр или весы и грузики.
Если же есть только линейка, то FabricEditor вам не поможет.
В самой программе тоже есть возможность изменить свойства ткани.

[makaryuk]

Доброго всем времени суток. Столкнулся с такой штукой: делал комбинезон для собаки, хотел в 3D его собрать,http://s018.radikal.ru/i526/1601/54/4762d3629c7at.jpg но при сборке его перекорёживает в разные стороны http://s019.radikal.ru/i608/1601/84/5ec6fd1ba683t.jpg Гравитацию убрал, мягкий изгиб убрал. Надеялся , что каркас будет раздутым(объёмным),по типу сумки, которую показывала Ольга Макарюк в видео. Но не тут-то было. Менял свойства ткани. Всё равно получается фигня какая-то. Сталкивался ли кто-то с подобным?

А выложите нам файл, мы посмотрим, поковыряемся и ответим))

[sqs68]

А как файл выкладывать? Я пытался архив выложить,-не получается. -"Ошибка загрузки. У Вас нет прав для загрузки файла с таким расширением"

Изменено 19 января, 2016 пользователем sqs68

[Кадрен]

Посмотрите часто задаваемые вопросы форума
http://club.season.ru/index.php?s=&sho...st&p=443069
или
http://club.season.ru/index.php?showtopic=...amp;#entry51556

[sqs68]

А выложите нам файл, мы посмотрим, поковыряемся и ответим))

VI_Lotta_KOMB_1.zip

[arhimed]

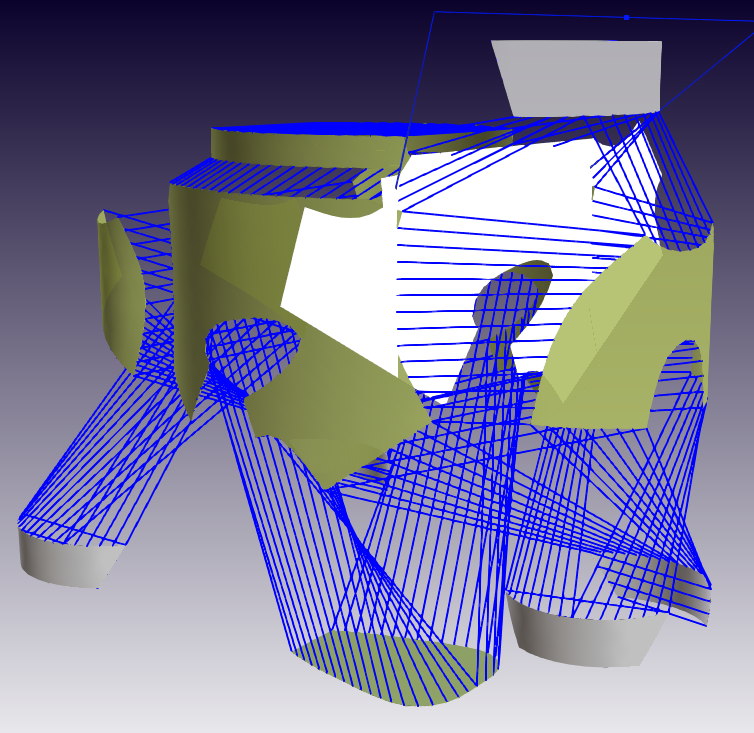

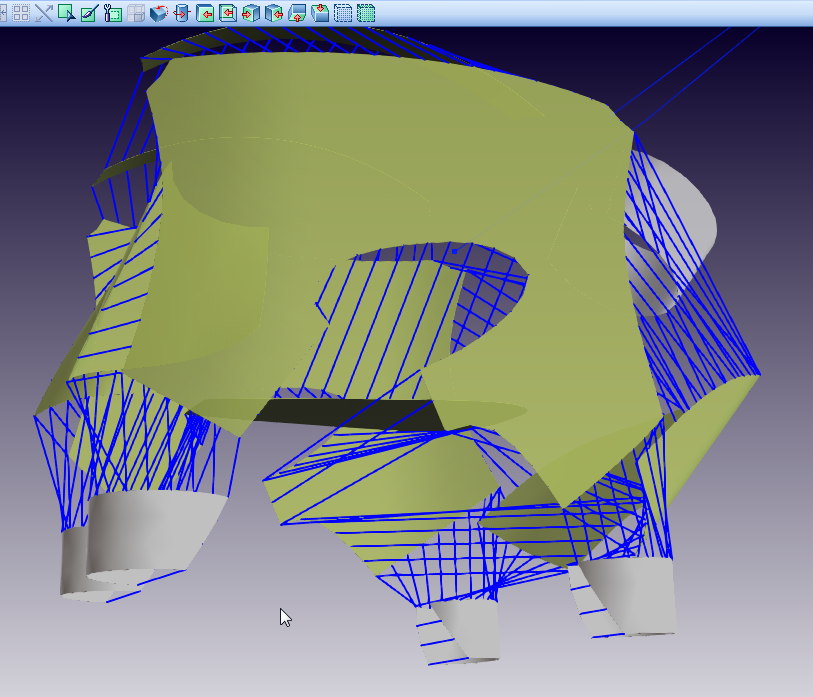

По поводу одежды для собачки. Открыл файл и увидел "небольшой бардак" с расположением деталей в 3Д:

Если коротко.
1. Не должно быть швов, которые пересекаются в пространстве.
2.Детали, которые будут "цилиндричными" должны быть предварительно так и согнуты. У вас некоторые согнуты в противоположном направлении.
3. Располагать детали тоже нужно хотябы приблизительно так как будет в сшитом состоянии.
4. В 3Д окне не должно быть "лишних" деталей. У вас есть третий бочек - его надо "игнорировать" (установить галочку).

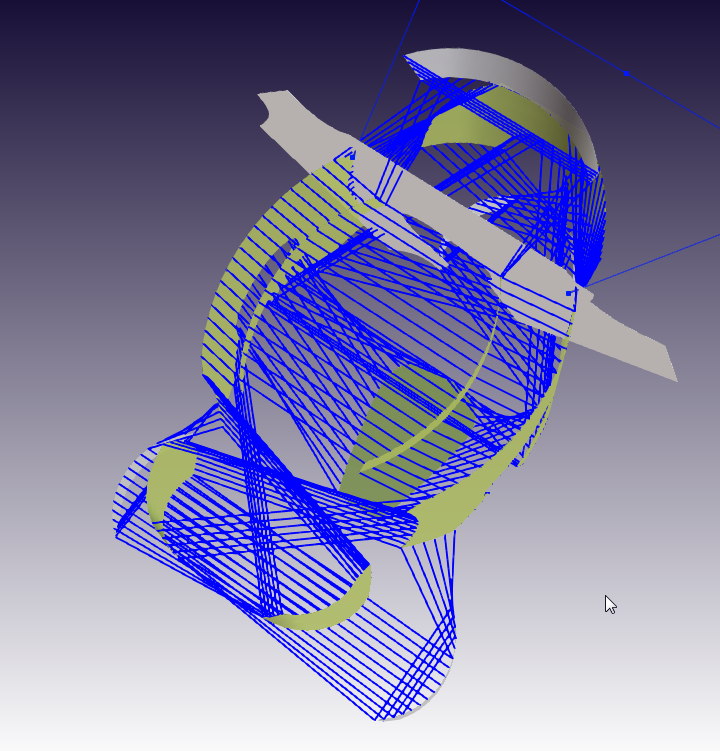

Исправил:

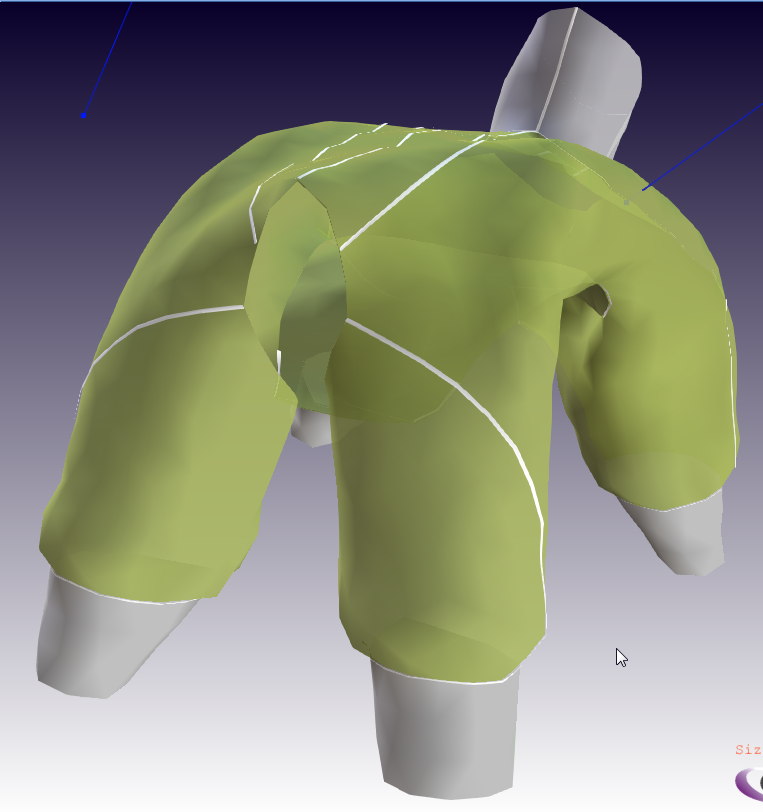

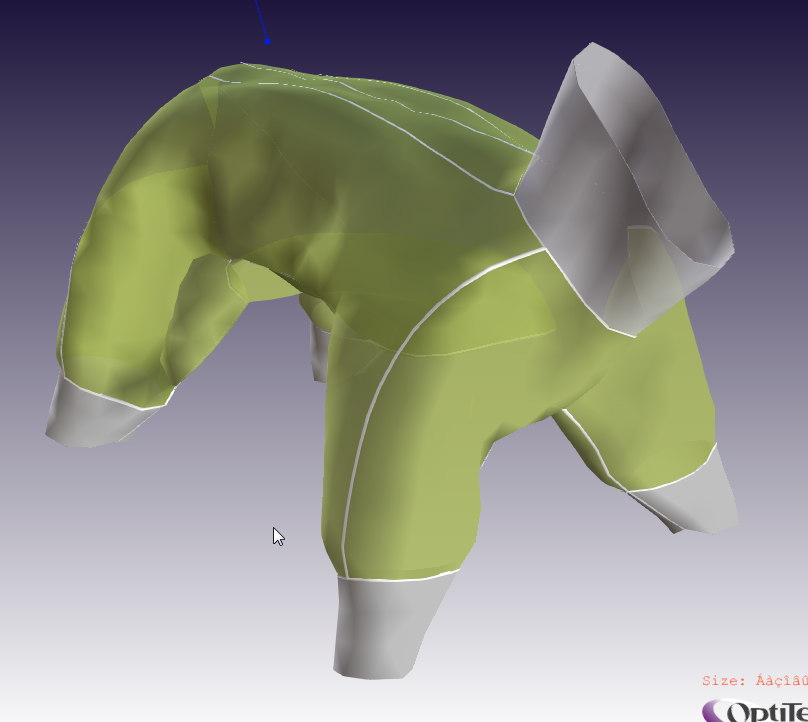

Симулировал:

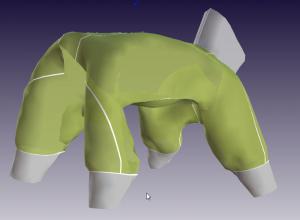

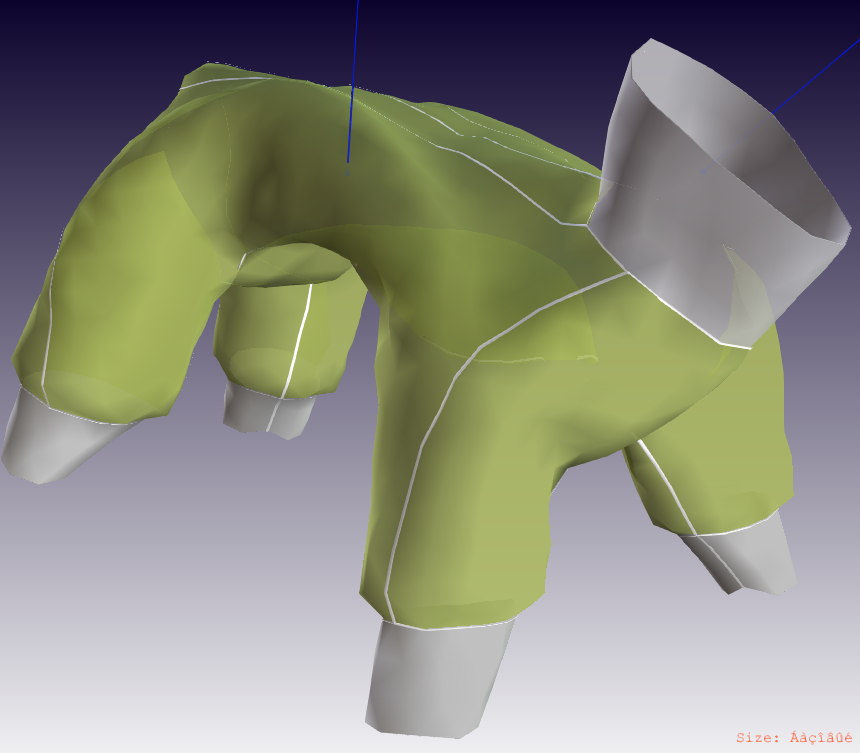

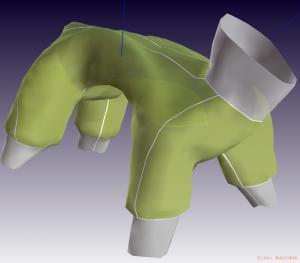

Добавил жесткости (по растяжению и изгибу) по максимуму:



Вообщето в "клошке" это делать быстрее...

[sqs68]

arhimed спасибо за ответ. Если не возражаете , у меня несколько вопросов.
Со швами -согласен, я это делал для того чтобы не было деталей на куче, буду иметь ввиду.
1.По поводу цилиндрических деталей: у меня в 11.0.663 почему-то гнёт детали только в одном направлении, и согнуть правильно, у меня получается, уже после того , как я их расположил на 3d на своём месте(правда, часто они путают лево-право) возможно , это я что-то неправильно делаю... (на видео у Ольги немного другая версия программы)
При повторном открытии файла, у меня через раз, детали так и становятся левая справа-правая слева. Наверное это как-то взаимосвязано... Оттого и при открытии файла на столе 3d такой "бардачок"
2.А у меня в окне не появляется третий бочок, я проверял,-нигде не фигурирует ещё одна такая деталь. А как вы его увидели? Что я сейчас заметил, так это то, что у меня в информации комплекта деталей, не везде стоят галочки о парности деталей. Это наверное играет роль? Правда, при этом планок 4 , но они изначально появлялись, как две детали. ))
3. Максимум по изгибу и тягучести , это сколько в цифрах ?
4. И последний вопрос : многие ласково говорят "клошка" , а как на самом деле программа называется ? ))
Спасибо за внимание.

[sqs68]

arhimed , "клошка" это Marvelous CLO3D ?

[arhimed]

1.По поводу цилиндрических деталей: у меня в 11.0.663 почему-то гнёт детали только в одном направлении, и согнуть правильно, у меня получается, уже после того , как я их расположил на 3d на своём месте(правда, часто они путают лево-право) возможно , это я что-то неправильно делаю... (на видео у Ольги немного другая версия программы)
При повторном открытии файла, у меня через раз, детали так и становятся левая справа-правая слева. Наверное это как-то взаимосвязано... Оттого и при открытии файла на столе 3d такой "бардачок"

Я этот файл открывал версией 11.1.41. Вроде отличий с 11.0.663 нет (в тех окнах, которыми я пользовался)
Там в окошке "Установки 3Д" должен быть пункт "гнуть внутрь/наружу"
Еще обрати внимание на кнопочку "синхронизация" (в окне "Установки 3Д"). Только при её нажатии происходит передача изменений настроек "гнуть", свойств ткани, и т.п. (появляются изменения в 3Д окне и возможно сохраняются в файле)

2.А у меня в окне не появляется третий бочок, я проверял,-нигде не фигурирует ещё одна такая деталь. А как вы его увидели? Что я сейчас заметил, так это то, что у меня в информации комплекта деталей, не везде стоят галочки о парности деталей. Это наверное играет роль? Правда, при этом планок 4 , но они изначально появлялись, как две детали. ))

У вас есть деталь с названием "Пат" - она "игнорирована", а третий "бочек" с названием "Piece4" - нет. Количество деталей устанавливается в окне "свойства". Там парных деталей нет (галочки не установлены) - все правильно.

3. Максимум по изгибу и тягучести , это сколько в цифрах ?

Сопротивление изгибу 500000, растяжению 10000. Больше программа не понимает - выдает сообщение, что больше не может.

4. И последний вопрос : многие ласково говорят "клошка" , а как на самом деле программа называется ? ))

CLO_Enterprise_OnlineAuth
Самая новая версия вышла вчера: 2_3_157
Посмотрите тему http://club.season.ru/index.php?showtopic=23521&st=2340
Marvelous Designer - урезанная версия "клошки" - не имеет импорта лекал

[sqs68]

у меня нет "гнуть наружу /внутрь" http://s019.radikal.ru/i617/1601/15/f64e402a1449.png
синхронизацией я пользуюсь, в самом низу есть окошко "3D свёртывание", но у меня оно всё время неактивно.
http://s019.radikal.ru/i601/1601/f5/1aea7cf05714.png
Я что-то не так делаю?
А, да, есть бочок, просто я думал, что надо "игнорировать" только те детали которые входят в модель. Спасибо.
Версия которая вышла 2_3_157 , - это на рутракере она вышла?
У меня есть Marvelous Designer , я её как-то устанавливал на ноуте, но она подгружала его, и особой пользы я в ней не видел( я тогда Опти ещё не пользовался), а приоритет у меня больше в конструировании нежели в 3D. По аналогии и на стационар потом не стал её устанавливать. Значит она больше полезна в ознакомительных целях, коль импорт не возможен?

[arhimed]

у меня нет "гнуть наружу /внутрь"
Версия которая вышла 2_3_157 , - это на рутракере она вышла?

Точно не помню... Наверное тут надо галочку поставить, чтобы выгнулось в обратную сторону:

Самая новая, которой сейчас мы пользуемся 2_3_153 (спасибо caffrox).
На рутрекере "чуть старше" :)

[sqs68]

Когда я использую клавишу "зеркально" у меня детали меняются местами... соответственно и сшивки перекрещиваются ))) Буду ещё пробовать.
2_3_153 можно найти в инете в свободном доступе ? :)) Она есть на русском?

Изменено 20 января, 2016 пользователем sqs68

[arhimed]

2_3_153 можно найти в инете в свободном доступе ? :)) Она есть на русском?

Если почитаете соответствующую тему - найдете...
Русский есть, постоянно обновляю (пока).

[sqs68]

Кстати, если кто не знал. В опти 11.0.663 комплектация деталей неудобна в использовании.В ерхнем превью они все одного цвета,(приходилось ненужные просто никак не обзывать, чтобы как-то выделить) В 12 версии она исправлена: можно комплектовать пакетами (основа, подкладка, клеевая, вспомогательные и тд ) и в нижнем меню вызывать из превьюшек определённую деталь на рабочий стол. В ерхних превью комплекты выделяются цветом. Был приятно удивлён.
http://s019.radikal.ru/i631/1601/7c/69476ca70968.png

Изменено 31 января, 2016 пользователем sqs68

[Igo]

Варианты были еще в 10 версии Что бы было удобно различать по тканям я делаю по другому . Меню настойки цвета залить все метод заливки по материалу.Назначаем свои цвета каждому материалу.В 12 какой то глюк с двигать точку вдоль контура искажается кривая. Точку градации возможно двигать только с включенным отображением не градируемых точек.Варианты используются для создания вариаций одной модели например одна рубашка с коротким и длинным рукавом разными воротниками,актуально для раскладки

Изменено 31 января, 2016 пользователем Igo

[sqs68]

В 12 какой то глюк с двигать точку вдоль контура искажается кривая. Точку градации возможно двигать только с включенным отображением не градируемых точек.Варианты используются для создания вариаций одной модели например одна рубашка с коротким и длинным рукавом разными воротниками,актуально для раскладки

Вот блин, действительно искажает... Я ещё заметил в 12-й, что если хочешь выделить все детали, то надо начинать с активной, иначе не всегда выделяет остальные. И ещё, когда выделяешь все детали, чтобы убрать с рабочего стола, и кликаешь Delete, некоторые детали остаются на столе. В 11-й такого нет. Зато в 12 гораздо удобней настройки 3D свойств. Правда не знаю, как в работе,- я ещё не очень силён в 3D. Короче,в каждой версии есть свои глюки, хорошо, что версии не конфликтуют, между собой, и можно использовать обе. ))

[sqs68]

Что бы было удобно различать по тканям я делаю по другому . Меню настойки цвета залить все метод заливки по материалу.Назначаем свои цвета каждому материалу.

Тоже хороший вариант. Я попробовал, тоже удобно. Если 12-я, то в верхних превью, сразу все цвета видны по материалам.

[sqs68]

Доброго всем дня суток! Коллеги, у меня, очень важный для меня, вопрос. Я приобрёл плоттер. Плоттер режущий, VicSign HW1200 , проблема в том, что его нет в списке плоттеров Оптитекса. Установил Artcut , CorelDRAW, но всё это хорошо,если хочешь, рисовать картинки, а как печатать раскладки с Марки или с ПДСа, ума не приложу. По идее, должна быть программа, которая может конвертировать файлы опти в формат PLT. Может, кто-то сталкивался с подобной проблемой и знает, как её решить?

Изменено 17 февраля, 2016 пользователем sqs68

[Igo]

Mark сам выводит в plt.В File name прописуем имя файла и путь снять галку с использовать диспетчер вывода.Файл сохранится с расширением hpg. просто перииминовать в plt.Но можно печатать напрямую настройки зависят от подключения плоттера

[salexis11]

Доброго всем дня суток! Коллеги, у меня, очень важный для меня, вопрос. Я приобрёл плоттер. Плоттер режущий, VicSign HW1200 , проблема в том, что его нет в списке плоттеров Оптитекса. Установил Artcut , CorelDRAW, но всё это хорошо,если хочешь, рисовать картинки, а как печатать раскладки с Марки или с ПДСа, ума не приложу. По идее, должна быть программа, которая может конвертировать файлы опти в формат PLT. Может, кто-то сталкивался с подобной проблемой и знает, как её решить?



Я экспортирую из Маркера(PDS) в dxf, открываю dxf Корелом и экспортирую в plt. Но можно и так, как выше Igo описал, так прямее. Кстати Корел HPG файлы тоже прекрасно открывает, даже если их не переименовывать в plt.



Кстати попробуйте напечатать hpg файл, не переименовывая, может и прокатит. А если нет, посмотрите в настройках драйвера плоттера, может где-то можно добавить расширение *.hpg, чтобы он его читал. Потому что plt и hpg по сути одно и то же.

Изменено 18 февраля, 2016 пользователем salexis11
