17 часов назад, jay10 сказал:

Анютик, здравствуйте.

Если в конструкторе отрисовать только пол детали (те без отражения) и указать среднюю линию как линию деления (это в 11 версии), то в раскладке в сгиб укладывается не половина, а четверть детали.

Я попробовала в конструкторе в развернутой детали указать линию деления (те среднюю линию полочки или спинки), далее в раскладке указала что это симметричная деталь и вроде все получилось.

Вы наверное раскладывали раскладку со сгибом, поэтому половина детали неправильно отразилась. Я имела ввиду раскладку в один слой.

Хорошо, что все получилось, как вы задумали :)

Ссылка на сообщение
Поделиться на другие сайты

25.03.2021 в 19:18, sesubot сказал:

Решение проблемы найдете здесь https://rutracker.org/forum/viewtopic.php?t=5686266&start=60

Доброго дня!

Спасибо, помогает временно. В раскладке снова появляется ошибка. А также не открываются ранее сохраненные производственные модели и раскладки.

Что делать?

Помогите, буду очень благодарен.


Ссылка на сообщение
Поделиться на другие сайты

21 час назад, Nandu сказал:

Доброго дня!

Спасибо, помогает временно. В раскладке снова появляется ошибка. А также не открываются ранее сохраненные производственные модели и раскладки.

Что делать?

Помогите, буду очень благодарен.


Для раскладок и производственных моделей надо чистить секцию [PRINTER] в файле settngsb.ini (если не поможет возьмите файл haspsrm.dat из папки с "лекарством" и скопируйте его с заменой в основную папку

с графисом ,присвойте этому файлу атрибут "только чтение")

Ссылка на сообщение
Поделиться на другие сайты

22 часа назад, sesubot сказал:

Для раскладок и производственных моделей надо чистить секцию [PRINTER] в файле settngsb.ini (если не поможет возьмите файл haspsrm.dat из папки с "лекарством" и скопируйте его с заменой в основную папку

с графисом ,присвойте этому файлу атрибут "только чтение")

Благодарю.



Ссылка на сообщение
Поделиться на другие сайты

01.05.2021 в 17:41, Shinga сказал:

В 11 версии есть основы для корсетных изделий?

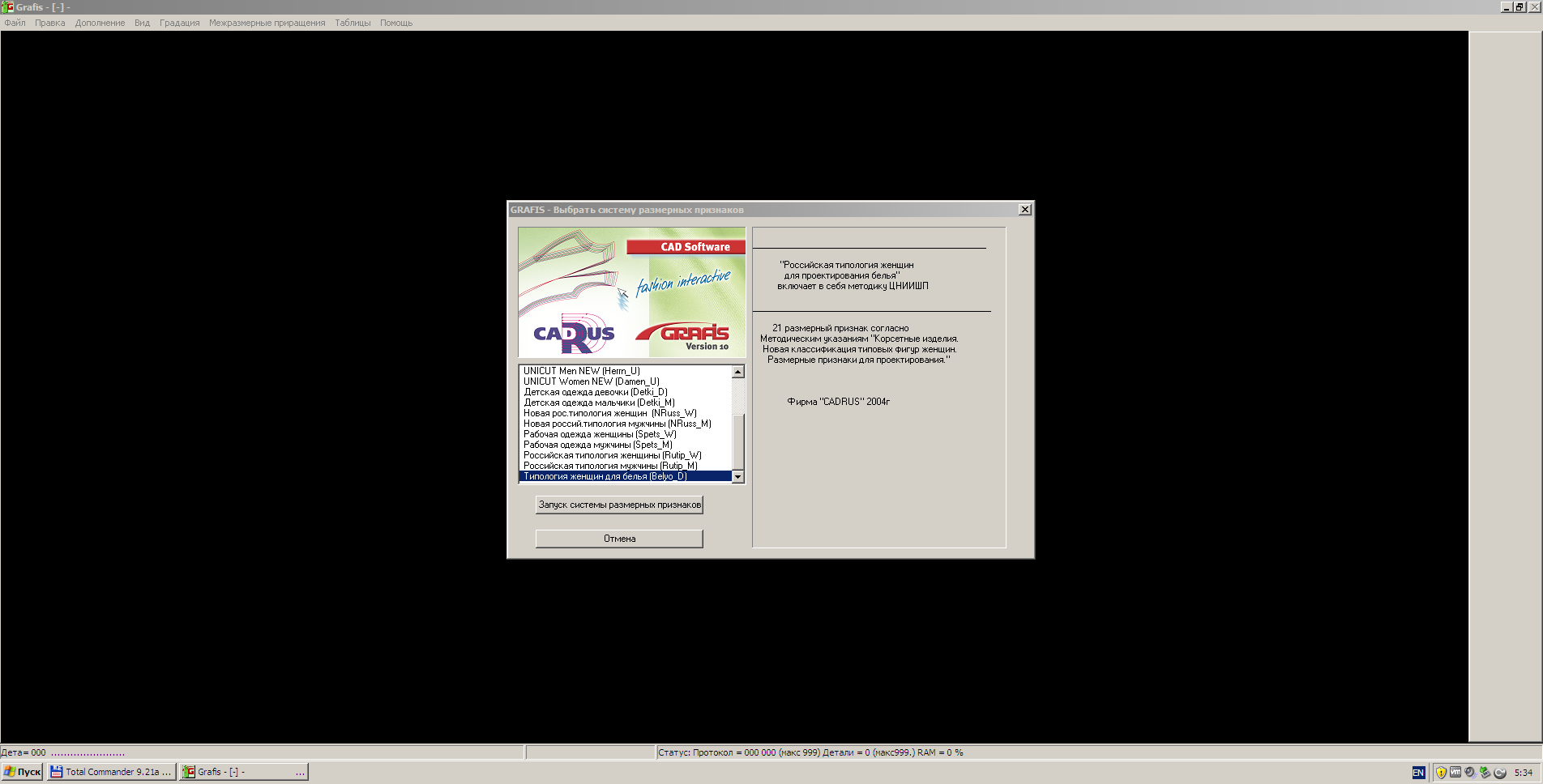

В 11 "рутрекерной"  нет. Есть в 10.3 ,которая из за "особенностей" работает только под win xp.



Изменено пользователем sesubot
Ссылка на сообщение
Поделиться на другие сайты

15 часов назад, jay10 сказал:

боксеры мужские на какой интерактивной основе можно построить?

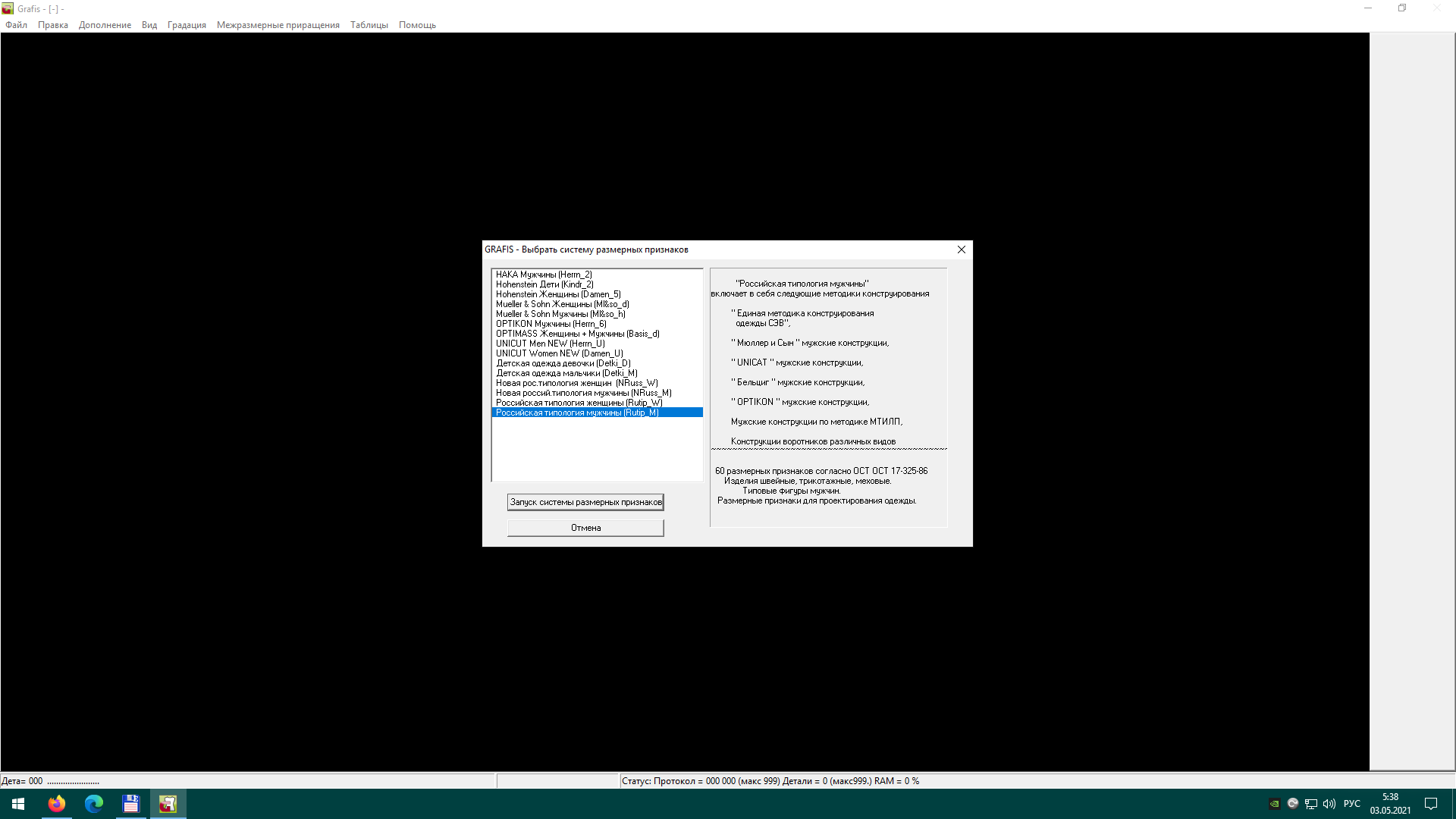

Если такие, то на 60 основе брюк будет удобно. Только градировать ее надо будет самостоятельно. 0_843bd_f53749a2_orig



Ссылка на сообщение
Поделиться на другие сайты

Всем доброго времени суток. Я только начинаю разбираться в программе и мне прислали файл с готовыми конструкциями в формате dxf.Подскажите, как мне его импортировать в свой графис?image.thumb.png.aba3e37f1c6138273dddc6a6df428bd6.png

Ссылка на сообщение
Поделиться на другие сайты

12 часов назад, Shinga сказал:

Некорректный экспорт в DXF AAMA  из 11 версии,Optitex  не читает.Что делать?В Кло открывается нормально.

Пробуйте в ASTM, он стабильнее

Ссылка на сообщение
Поделиться на другие сайты

13 минут назад, Natalitsa сказал:

Возможно ли открыть модель,которая создана в Rutip W,в системе Muller damen?

Да, можно. Если все делалось интерактивно, в формулах нет привязки к размерным признакам. Внесите модель в список вызова, и через него в любую типологию. Базовую конструкцию надо будет подкорректировать.

Возможно моделирование придется привязать к новой основе.

Ссылка на сообщение
Поделиться на другие сайты

Всем здравствуйте.

Не раз уже сталкивалась с одной проблемой в градации. По средней линии спинки задаю определенную длину (или числовое приращение), но в некоторых размерах (меньших базового) программа не слушается. Возможно это связано с рычагами в в разделе "смещение конструктивных линий" в интерактивной основе (на фото 2 средних нижних рычага по нулям)

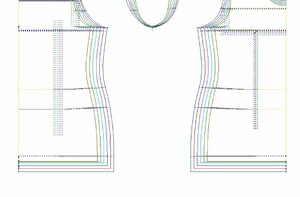

На последнем фото градация по длине должна быть 1 см, но 2 меньших размера уравнялись по длине





Ссылка на сообщение
Поделиться на другие сайты

@jay10 это связано с длиной от линии бедра. В таких случаях нужно градировать длину через нижний рычаг (первая картинка, там где 108-20), а по средней линии спинки поставьте 0

Ссылка на сообщение
Поделиться на другие сайты

03.05.2021 в 05:42, sesubot сказал:

В 11 "рутрекерной"  нет. Есть в 10.3 ,которая из за "особенностей" работает только под win xp.




Так обрадовалась этой новости, проверила 10.3 у меня нет(((какую версию нужно искать?


Ссылка на сообщение
Поделиться на другие сайты

6 часов назад, Angel_Ok сказал:

Так обрадовалась этой новости, проверила 10.3 у меня нет(((какую версию нужно искать?

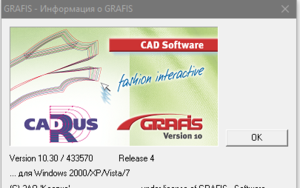

Эту,работает только под XP


Ссылка на сообщение
Поделиться на другие сайты

Коллеги, добрый день! Столкнулась с проблемой: нужно сделать подписи к деталям на французском языке, но Графис не понимает некоторые символы. Можно как-то изловчиться и вставить-таки этот французский или тут без шансов?

Ссылка на сообщение
Поделиться на другие сайты
