Обсуждаем "Grafis"


Рекомендуемые сообщения

Появилась проблема с инструментом измерения длины.Окошко с результатом такое маленькое,что цифр не видно.Как исправить?

Виртуальная примерка в 3Д,разработка лекал

Ссылка на сообщение
Поделиться на другие сайты

21 час назад, jay10 сказал:

Спасибо что откликнулись.

Все указала как вы пишите, но имею следующую раскладку (деталь со сгибом это полочка). Из 4-х полочек всгиб уложены только 2



Можно попробовать так:

1. В кострукторе в аттрибутах сделайте среднюю переднюю линию полочки симметричной.


2. В раскладчике установите раскладку  со сгибом,  отметьте необходимую деталь симметричной.

3. Можно деталь укладывать в сгиб и в разворот. Результат:

1232601728_Screenshot(80).thumb.png.a3d21945dc24f6929a3ec6d4d1917ea4.png509823317_Screenshot(81).thumb.png.a3e27c3a44a6420d33d46d9c022c5704.png



Для меня этот способ не очень удобный, возникают траблы с надсечками. Можно немного схимичить, сделать 2 детали полочки, одну со сгибом и 1 в разворот и укладывать

по желанию одну или другую деталь в однослойную раскладку на необходимую ширину. Таким образом у вас всегда будут корректные надписи на деталях и корректные надсечки.



Изменено пользователем Anutk
Ссылка на сообщение
Поделиться на другие сайты

15 часов назад, Shinga сказал:

Появилась проблема с инструментом измерения длины.Окошко с результатом такое маленькое,что цифр не видно.Как исправить?

Мышкой потяните нижнюю линию окошка вниз или вниз и вправо :)

Ссылка на сообщение
Поделиться на другие сайты

14.04.2021 в 18:04, Polina_el сказал:

Коллеги, добрый день!

Помогите, пожалуйста, решить проблему: в модуле "Раскладка" создаю файл для раскладки на ткань шириной 180 см, теперь нужно это распечатать на плоттере шириной 90 см. Вопрос в том, как разделить мой лист с раскладкой на две части? Если сохранять в самом модуле на лист нужной ширины, 90 см, то половинки раскладки накладываются одна на другую. Мне поможет только Корел или дело в настройках?



Ссылка на сообщение
Поделиться на другие сайты

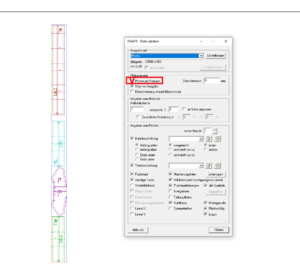

1.Нажмите на печать, такие раскладки лучше печатать с рамкой, чтобы удобнее было склеивать бумагу


2. Подтвердите печать всех листов

1199857489_Screenshot(87).thumb.png.ce7e225ef8b96cfd20b9e652d5d96d8d.png1304414359_Screenshot(88).thumb.png.2c9ff12626f98e34ca3b7c16d442bc68.png208509060_Screenshot(89).thumb.png.f7afe2bf9fc341ba4f2a0d248e48cde7.png

Ссылка на сообщение
Поделиться на другие сайты

16.04.2021 в 10:33, Anutk сказал:

Мышкой потяните нижнюю линию окошка вниз или вниз и вправо ?

Не всё так просто оказалось,была проблема с ОС,но AVAST вовремя среагировал.

Виртуальная примерка в 3Д,разработка лекал

Ссылка на сообщение
Поделиться на другие сайты

Здравствуйте, дорогие конструктора! Работаю в программе Grafis 11 и 12 версии, но существуют еще некоторые пробелы в работе с раскладками, поэтому очень нужна Ваша помощь.  Подскажите, пожалуйста, как в одну раскладку можно объединить комплекты лекал из разных файлов, к примеру жакет и брюки?

Еще в программе "раскладки" есть возможность группировать лекала в блоки, не совсем понимаю как активизировать кнопки на правой панели инструментов, чтобы задать группировку. Что нужно сделать чтобы они работали? И помогает ли данная функция формировать клеевые блоки в раскладке?

Ссылка на сообщение
Поделиться на другие сайты

Комплекты можете объединить,если файлы созданы в одной системе размерных признаков.

Виртуальная примерка в 3Д,разработка лекал

Ссылка на сообщение
Поделиться на другие сайты

9 часов назад, Shinga сказал:

Комплекты можете объединить,если файлы созданы в одной системе размерных признаков.

Без разницы ,особенно для раскладки . Объединять можно любые модели.

Ссылка на сообщение
Поделиться на другие сайты

11 часов назад, Nastusha сказал:

Здравствуйте, дорогие конструктора! Работаю в программе Grafis 11 и 12 версии, но существуют еще некоторые пробелы в работе с раскладками, поэтому очень нужна Ваша помощь.  Подскажите, пожалуйста, как в одну раскладку можно объединить комплекты лекал из разных файлов, к примеру жакет и брюки?

Еще в программе "раскладки" есть возможность группировать лекала в блоки, не совсем понимаю как активизировать кнопки на правой панели инструментов, чтобы задать группировку. Что нужно сделать чтобы они работали? И помогает ли данная функция формировать клеевые блоки в раскладке?

Скрытый текст



Раздел 124 Сгруппировать / Зафиксировать

Сгруппировать можно только детали, которые разложены на ткани без наложений (заполнены цветом). Для создания группы необходимо указать детали левой клавишей мышки, удерживая клавишу Ctrl. Детали на экране заштриховываются. Затем активизируется функция сгруппировать и указывается одна из заштрихованных деталей правой клавишей мышки. Группу можно двигать как единую деталь. К группе также можно применять функции правого меню.

К группе деталей применяются только те допуски (повороты, отражение), которые заданы всем деталям. Если для одной детали разрешен поворот на 15°, а для другой - на 10°, группа, состоящая из этих двух деталей, может быть повернута максимум на 10°. При создании группы учитывается зазор каждой отдельной детали группы.

Для расформирования группы необходимо активизировать функцию разгруппировать. Затем щелкнуть по группе правой клавишей мышки, что приведет к разрушению группы. Если нужно извлечь из группы одну деталь, ее сначала следует разрушить, потом снова создать.

Для создания блока необходимо указать нужные детали левой клавишей мышки, удерживая клавишу Ctrl (как при создании группы). Затем, активизировать функцию зафиксировать указать на одну из выбранных деталей правой клавишей мышки. Появляется окно с опциями для создания блока.

Выберите иконку для получения дополнительной информации!

../images/fixiergr.gif



Ссылка на сообщение
Поделиться на другие сайты

2 часа назад, Rochery сказал:

Добрый день,
скажите пожалуйста, что делать если мне нужны те же самые z величины, созданы в другой детали?

перенести из той детали линии в новую деталь и заново все измерить через z величины. Или заново посчитать в новой детали.

Ссылка на сообщение
Поделиться на другие сайты

2 часа назад, Rochery сказал:

Добрый день,
скажите пожалуйста, что делать если мне нужны те же самые z величины, созданы в другой детали?

Создайте дубликат той детали

Ссылка на сообщение
Поделиться на другие сайты

13 часов назад, Shinga сказал:

Исчезли из списка выводящих устройств все плоттеры,даже hpgl/2.Где искать настройки?

Слетела папка c:\GRAFIS\PLOTTER\

Скрытый текст

hpgl2.que
kuris.que
lectra.que
invest.que
isomastr.que
GB_GTxL.QUE
gbcutter.que
gbcuttr2.que
bullmer.que
algotex.plt
ALGOTEX.QUE
ECDT200.PLT
ecdt200.que
Graphtec.plt
GRAPHTEC.QUE
HPGL2.PLT
MUTOHAC.PLT
MUTOHAC.QUE
SUMMA1.PLT
SUMMA1.QUE
TA500.PLT
TA500.QUE
zuend.plt
ZUEND.QUE



Ссылка на сообщение
Поделиться на другие сайты

Скажите пожалуйста, а если мне надо больше размерных признаков для построения основы, то где их можно прописать? В Зет величинах?
Спасибо.

Ссылка на сообщение
Поделиться на другие сайты

15 часов назад, Rochery сказал:

Скажите пожалуйста, а если мне надо больше размерных признаков для построения основы, то где их можно прописать? В Зет величинах?.


Лучше в XG прописать,z могут удалиться после отмены шагов протокола

Изменено пользователем Shinga

Виртуальная примерка в 3Д,разработка лекал

Ссылка на сообщение
Поделиться на другие сайты

18 часов назад, Rochery сказал:

Скажите пожалуйста, а если мне надо больше размерных признаков для построения основы, то где их можно прописать? В Зет величинах?
Спасибо.

Лучше в X величинах, и их можно градировать. Если нужна коррекция размерного признака, то как z-величину. Построение всех деталей тогда делайте в одной детали, чтобы все недостающие размерные признаки записать в нее и не переносить в другую деталь. XG величины лучше использовать для припусков на швы и для величин, которые используются в нескольких деталях. Удобно, когда XG созданы 1 раз и используются для всех изделий.

Ссылка на сообщение
Поделиться на другие сайты

16.04.2021 в 10:31, Anutk сказал:

Можно попробовать так:

1. В кострукторе в аттрибутах сделайте среднюю переднюю линию полочки симметричной.


2. В раскладчике установите раскладку  со сгибом,  отметьте необходимую деталь симметричной.

3. Можно деталь укладывать в сгиб и в разворот. Результат:

1232601728_Screenshot(80).thumb.png.a3d21945dc24f6929a3ec6d4d1917ea4.png509823317_Screenshot(81).thumb.png.a3e27c3a44a6420d33d46d9c022c5704.png



Для меня этот способ не очень удобный, возникают траблы с надсечками. Можно немного схимичить, сделать 2 детали полочки, одну со сгибом и 1 в разворот и укладывать

по желанию одну или другую деталь в однослойную раскладку на необходимую ширину. Таким образом у вас всегда будут корректные надписи на деталях и корректные надсечки.



Анютик, здравствуйте.

Если в конструкторе отрисовать только пол детали (те без отражения) и указать среднюю линию как линию деления (это в 11 версии), то в раскладке в сгиб укладывается не половина, а четверть детали.

Я попробовала в конструкторе в развернутой детали указать линию деления (те среднюю линию полочки или спинки), далее в раскладке указала что это симметричная деталь и вроде все получилось.

Ссылка на сообщение
Поделиться на другие сайты

19.04.2021 в 06:56, sesubot сказал:



  Раздел справки графиса (Скрыть содержимое)



Раздел 124 Сгруппировать / Зафиксировать

Сгруппировать можно только детали, которые разложены на ткани без наложений (заполнены цветом). Для создания группы необходимо указать детали левой клавишей мышки, удерживая клавишу Ctrl. Детали на экране заштриховываются. Затем активизируется функция сгруппировать и указывается одна из заштрихованных деталей правой клавишей мышки. Группу можно двигать как единую деталь. К группе также можно применять функции правого меню.

К группе деталей применяются только те допуски (повороты, отражение), которые заданы всем деталям. Если для одной детали разрешен поворот на 15°, а для другой - на 10°, группа, состоящая из этих двух деталей, может быть повернута максимум на 10°. При создании группы учитывается зазор каждой отдельной детали группы.

Для расформирования группы необходимо активизировать функцию разгруппировать. Затем щелкнуть по группе правой клавишей мышки, что приведет к разрушению группы. Если нужно извлечь из группы одну деталь, ее сначала следует разрушить, потом снова создать.

Для создания блока необходимо указать нужные детали левой клавишей мышки, удерживая клавишу Ctrl (как при создании группы). Затем, активизировать функцию зафиксировать указать на одну из выбранных деталей правой клавишей мышки. Появляется окно с опциями для создания блока.

Выберите иконку для получения дополнительной информации!

../images/fixiergr.gif





Большое спасибо!!!!!

Ссылка на сообщение
Поделиться на другие сайты

18.04.2021 в 21:14, Shinga сказал:

Комплекты можете объединить,если файлы созданы в одной системе размерных признаков.



19.04.2021 в 06:54, sesubot сказал:

Без разницы ,особенно для раскладки . Объединять можно любые модели.

Подскажите,пожалуйста,каким образом создать такой файл? Спасибо

Ссылка на сообщение
Поделиться на другие сайты
