Юбка в "Компасе" new:варианты моделирования

[Кадрен]

Урок №6



Оформление линий на чертеже.

Сcылка на урок №6. Урок длится 14 мин, 4 мб. Формат флэш .swf

http://www.box.net/shared/tns320f1bb

Для просмотра файлов в формате .swf требуется специальный проигрыватель. Ссылку см. пост 27

Или в диалоге открыть с помощью ... укажите браузер ИЕ. Возможно перед этим придется загрузить плагин с сайта адоб.

Этот урок довольно простой, мне даже нечего сказать в комментариях.

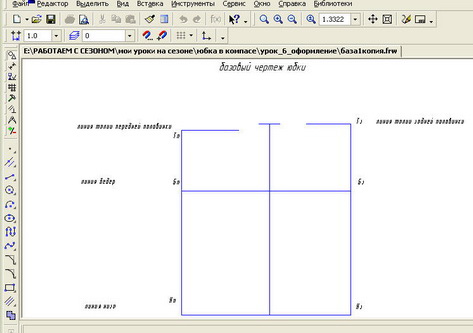

Итог урока

[Юлико]

Кадрен, спасибо, посмотрела, очень интересно! Ну со мной как всегда: как линии и надписи делаются - всё отлично и понятно, но что это за прямоугольник с окошечками в итоге выходит - прям загадка :) Хотя я кажется уже и в это скоро вникну!

[Кадрен]

Юлико, так выглядит чертеж юбки на определенном этапе. Так сказать, полуфабрикат.

[Людмилка]

Кадрен спасибо за интересную тему, благодаря ей я решила зарегистрироваться, очень уж хочеться продолжения уроков.

[Кадрен]

Спасибо, Люся. Ваше сообщение дорогого стоит. Немножко поработаю и продолжу.

[Кадрен]

Урок 7.

Оформление вытачек на чертеже.

Начнем с итоговой картинки

Так у нас будет выглядеть чертеж в конце работы. В видеоролике я надписи не делала. Добавила их уже потом. Если заметили, буквы нам даже не понадобились. Каждый автор называет точки по-своему, поэтому главное уметь ориентироваться в линиях, тогда можно прочесть и понять любой чертеж (говорим об одежде).
Этот урок оказался самым трудным. Он состоит из двух частей. В первой части строим боковую и переднюю вытачку, во второй - заднюю.
v_part1 - 14 мин., 4,7мб
v_part2 - 17 мин., 6мб
формат флэш SWF



Ссылка на этот урок http://www.box.net/shared/m1ltiafxmn
Ссылка на все уроки http://www.box.net/shared/e76i6enggk



В этом уроке разбираем новые команды:
ввод окружности, дуги,
использование кривой безье,
измерения на чертеже,
симметричное отражение объекта.



При возникновении затруднительных ситуаций во время работы в системе КОМПАС-3D LT вы можете быстро получить необходимую справочную информацию. Для этого разработана справочная система, которая содержит сведения о командах меню и панелях кнопок, клавиатурных комбинациях, типовых последовательностях выполнения различных операций и т.д.
Получить справочную информацию можно одним из следующих способов:



- Вызовите подходящую команду из меню Справка.



- Нажмите клавишу для получения раздела справки о текущем действии, активном элементе интерфейса, или элементе, на который указывает курсор.



- Нажмите кнопку Объектная справка на Стандартной панели для получения справки по произвольно выбранному элементу.



Курсор мыши изменит свой внешний вид (превратится в вопросительный знак со стрелкой). Укажите интересующий вас элемент (например, команду меню или кнопку).
Вы можете также быстро получить краткую информацию о какой-либо кнопке с помощью всплывающих подсказок
Приятного просмотра.
В следующем уроке : вывод на печать.

[Кадрен]

Небольшая похвастушка.
Это разработка укрытия для автомобиля из ткани, сделанная в Компасе.

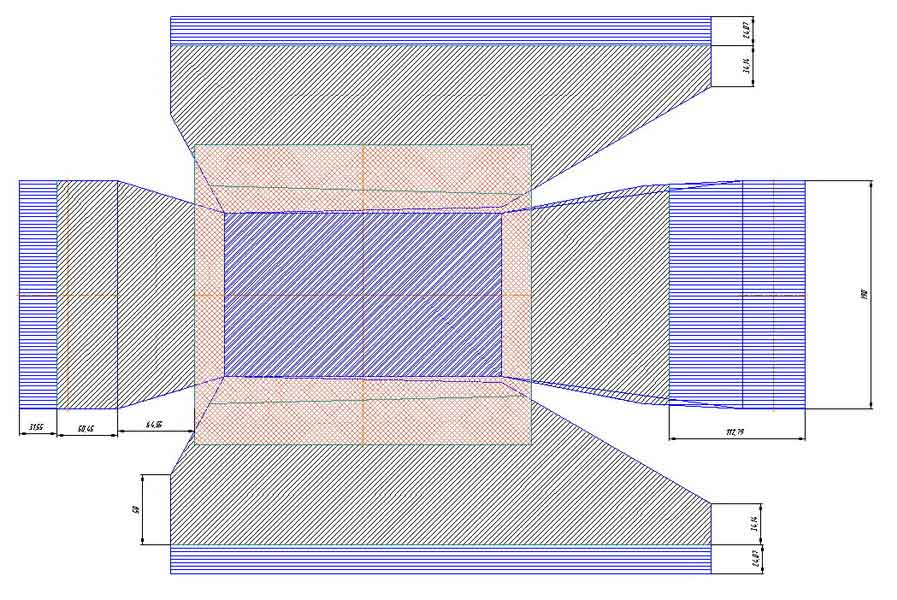

А это схема кроя. Для расчета материала и местоположения швов.

Я показала эти картинки, чтобы было понятно, какая это удобная и универсальная программа, хотя и сокращенная. В ней еще можно начертить план квартиры перед перестановкой мебели.

[Zvezdopad]

Кадрен, я захожу сюда и просто всё читаю. Это подвиг. Спасибо:-)
Вопрос: построение в дальнейшем брюк или основы тоже планируете? Или как пойдёт ?;-)

[Кадрен]

построение в дальнейшем брюк или основы тоже планируете?

Думаю, я здесь надолго. Пока не остановят.

[Кадрен]

Урок 8

Вывод выкройки на печать.

Ссылка на этот урок

http://www.box.net/shared/dsz2j8dj77
Ссылка на все уроки http://www.box.net/shared/e76i6enggk
Ролик идет 16 мин., 6мб.
Мы закончили чертить основу юбки, теперь можно распечатать выкройку и проверить основу на зубок.
Моя задача состояла не в том, чтобы раскрыть секреты своего кроя, а чтобы показать вам инструмент для комфортной работы. Вы можете взять любую методику Злачевской, Мюллера, ЕМКО, ЕШКО и т.д.
Главное, что у вас есть выбор.



[Zvezdopad]

Думаю, я здесь надолго. Пока не остановят.

Тогда начну осваивать. Автокад мне оказался не по зубам, а может просто у меня не хватило времени.
Давно есть такая мечта - "свесить" всё построение выкроек на могучие плечи компьютера:-)
Не останавливайтесь !

[Людмилка]

Кадрен спасибо за продолжение.Уроки просмотрела, теперь буду изучать построение . Маленький вопросик:Как построить припуски на швы.Ведь с ними легче делать раскладку на ткани.

[Кадрен]

Как построить припуски на швы.

Воспользуйтесь вспомогательной прямой. Отложите ее на нужном расстоянии параллельно. Создайте контур из вспомогательных прямых, затем отчертите его отрезками. Вспомогательные прямые удалите. Сложнее с криволинейными участками, но можно воспользоваться таким приемом. Выделить объект, скопировать, вставить снова на нужном расстоянии, параллельно объекту.

Автокад мне оказался не по зубам

Сама несколько раз бралась за него. Но теперь элтэшный компас может читать автокадовские расширения. DXF, это уже большое дело.

Давно есть такая мечта - "свесить" всё построение выкроек на могучие плечи компьютера:-)

Оля, стоит только начать.

[Кадрен]

Урок 9 факультативный

Простановка размеров



Ссылка на этот урок http://www.box.net/shared/x41gcvblxl



Малюсенький такой урочек, на котором мы учимся проставлять размеры на чертеже. Для выкроек одежды он может и не нужен. Но в тех случаях, когда принтера маловато, а плоттера под рукой нет, вместо выкройки в натуральную величину можно воспользоваться схемой с проставленными размерами.
См. пост 35 в этой теме.

Итог урока

[Кадрен]

Урок 10

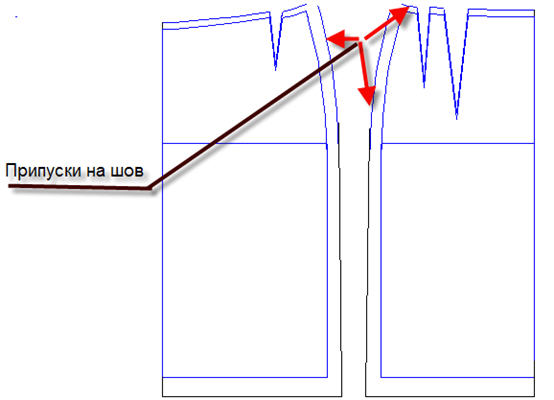

Построение припусков на швы (по просьбе трудящихся)

Прежде чем скачивать этот урок см. сообщение №60.

Итог урока



Ссылка на этот урок

http://www.box.net/shared/yza6ipd711 урок длится 14 мин, 4,4 мб
Важно помнить, что после копирования в буфер обязательно нужно нажать левую кнопку мыши в свободном поле экрана, чтобы команда завершилась. Если этого не сделать, копирования не произойдет.
Если вы не нашли пиктограммы какой либо команды, поищите ее(команду) в раскрывающихся списках.

Изменено 7 января, 2008 пользователем Кадрен

[Кадрен]

урок 11 факультативный

Раскладка выкройки на ткани

Учимся работать со слоями



Ссылка на этот урок http://www.box.net/shared/788omyl77z
урок длится 12 мин., 4 мб.



Итог урока



Пожалуй, на этом закончу с построением и начну шить эту юбку.



Вопрос: нужно ли пошагово описывать процесс шитья? Есть ли в этом интерес?

[Семичка]

Спасибо Кадрен за интересные уроки. Начала осваивать Компас. Думаю пригодится - у меня на работе есть возможность распечатать на плоттере.

[Семичка]

Кадрен, у меня возник вопросик: строим основу в мм - а распечатывать будем в см. Я увеличивала через команду Масштабирование - вводила 10 по х и по у. Может есть еще какие способы или сразу строить надо в сантиметрах?

[Кадрен]

Семичка, можно строить в мм, это установлено по умолчанию. Тогда при выводе на печать увеличиваете масштаб. Если разобрались в настройках, то стройте в см. В этом случае уже масштабировать не нужно. Бесплатность программы накладывает некоторые ограничения, например, если строить в см., то текст получается очень мелким. Поэтому я предпочитаю мм. Вообще, я заметила, что по умолчанию программы легче работают.

[Семичка]

Хочу еще раз сказать огромное спасибо Кадрен! Строить выкройки в Компасе оказалось просто и удобно. Вчера построила выкройку брюк! Урааа!

[Кадрен]

Спасибо, Семичка. Рада, что у вас все получилось.

[BriNa]

Кадрен, слишком глубоко вникнуть я пока не смогла, не успеваю. Подскажите пожалуйста, можно ли в этой программе учитывать в выкройках асимметрию?

[Кадрен]

BriNa, в этой программе мы чертим также, как чертили бы на бумаге карандашом. Поэтому можно учитывать все. Компас не швейная сапр, где мы задаем параметры, а программа делает выкройку по заранее заложенным методикам, это чертежный редактор.

[BriNa]

Спасибо. Получается что Корелом можно обойтись?

[Кадрен]

Если вам удобнее Корел, то можно. Кстати, можете рассказать какие возможности у него. Что он умеет делать в наших интересах.
