Программа Richpeace CAD

[Mme St-Perle]

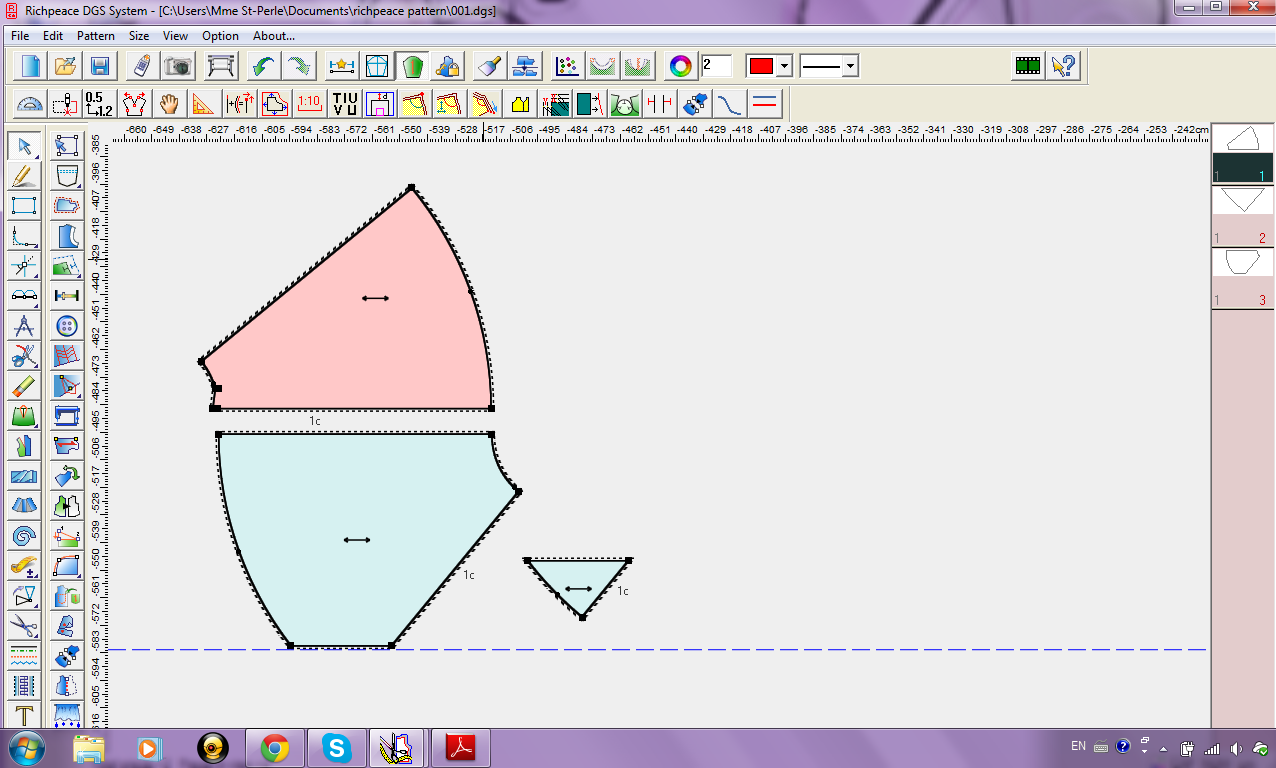

Опять я с дурацким вопросом.

выкройку сделала.
как ее теперь сложить покомпактнее, что бы при печати как можно меньше бумаги ушло.
Т.е. двигать выкройку я вправо- влево могу, а вот повернуть уже не получается
Или это надо делать на этапе черчения?

[Вячеслава]

Там есть функция поворот, или повернуть, или угол разворота. по крайней мере на интерфейсе что-то подобное просматривается и далее по рекомендации строки внизу.

[Mme St-Perle]

ага, нашла. спасибо!
Распечала. получилось.

[Вячеслава]

Удачи в освоении и последующей работе.

[Mme St-Perle]

О,да! Спсибо. Познавать придется многое. Включая плоттер. Но рада что вот это полусолнце всетаки до физической выкройки довела.
Просто на ткани кроить точно бы накосячила.Хоть полусолнце вроде бы и вещь простая.

[makaryuk]

О,да! Спсибо. Познавать придется многое. Включая плоттер. Но рада что вот это полусолнце всетаки до физической выкройки довела.
Просто на ткани кроить точно бы накосячила.Хоть полусолнце вроде бы и вещь простая.

))) Заходите на мой канал, может чем-нибудь поможет в освоении программы.
http://www.youtube.com/user/makaryukolga

[Mme St-Perle]

Я на Вас подписалась, смотрю. ОООчень мне нравится. Правда пока осивоила только первое самое видео. Но смотрела его несколько раз.
Спасибо большое!

[servi71]

Хочу спросить по поводу раскладчика. Как сделать при автораскладке, чтоб детали были на определенном расстоянии друг от друга? У меня вплотную укладываются.

[servi71]

Все, уже стало понятно.

[servi71]

Может знает кто, как сделать чтоб долевая была в одном направлении, а то сейчас при раскладке это не учитывается (к примеру, ткань с ворсом или оттенки имеет)?

[Igo]

Непосредственно в раскладке меню Piece ,Information закладка total piece info поставить галочку 1-way.

[servi71]

Спасибо Igo.
И еще, у меня, я смотрю, раскладка прорисовывается при предварительном просмотре только на 275 см. Видимо, ограничение установлено на длину печати?. Или я что-то не учел?

[Igo]

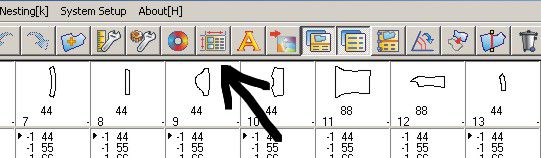

При создании раскладки нужно установить ширину и длину материала File new
Width ширина Lenght длинна.Или эта кнопка

[servi71]

Да, я там установил длину 5000 мм. Но почему-то более, чем приблизительно 275 см не прорисовывает. Я пытался такой длинный файл отправить на плоттер, он не печатается, хотя раскладка с меньшей длиной нормально распечатывается.

[Igo]

Тогда все дело в настройках плоттера в програме нужно задать ширину и длинну бумаги

[servi71]

Мне кажется, что с плоттером все нормально, т.к. длину меньше 275 см получается распечатать. Также когда я в допдф печатаю длинную раскладку, тоже линии не пропечатываются, хотя названия деталей непропечатанных видны.

[servi71]

Может быть версия, которую я скачал в середине июня, уже была с ограничениями?

[servi71]

Igo, а Вы у себя не могли бы попробовать длинную раскладку?

[Кадрен]

Да, я там установил длину 5000 мм. Но почему-то более, чем приблизительно 275 см не прорисовывает.

Поделюсь своим опытом. Я тоже печатаю на плоттере. но из рино. Потребовалось распечатать детали длиной 6000мм. Файла находились на внешнем диске. 5000мм плоттер печатал, а оставшийся метр игнорировал. Когда перенесла файлы на диск С, плоттер стал печатать правильно.

[servi71]

Попробовал я перенести на диск C - результат тот же самый. Во всяком случае, спасибо, Кадрен. Знаю теперь, что и 5000 мм печатает. Только Вы когда скачали?

[Кадрен]

Я написала

Я тоже печатаю на плоттере. но из рино

Подумала, может быть аналогичные проблемы.

[Igo]

Мне кажется, что с плоттером все нормально, т.к. длину меньше 275 см получается распечатать. Также когда я в допдф печатаю длинную раскладку, тоже линии не пропечатываются, хотя названия деталей непропечатанных видны.

Я имел ввиду не настройку плоттера а настройки плоттера в программе При меньшей ширине или длине настройки бумаги в программе, при выводе программа будет дробить раскладку на листы это можно увидеть plot priewer красные линии,не каждый плоттер это нормально воспринимает.И еще в самом плоттере есть тоже настройка длинны материала Roll и Sheet. Shet обычно 1.2 м
Roll до 30 метров но если стоит 5 метров то 6 печатать не будет

[servi71]

Да нет, я же не первый раз печатаю. Он у меня не разбивает на листы, а не пропечатывает именно контуры срезов детали. Длина раскладки та, которую я выставил в настройках принтера. Внутренние линии и надписи показывает и на тех деталях, на которых контуры срезов не показывает. Я подозреваю, что в программе заложено ограничение на длину печати. программу я скачивал в июне этого года.

[Igo]

Вывел на печать 10 метровую раскладку все отлично.Открыл plot файл все прорисовуется нормально.Если у вас подключение Usb возможно проблемы драйвере плоттера.Я печатаю напрямую на com порт.Попробуйте скачать Gemini plt Spooler Выводите в plt и печатайте через него

[servi71]

У меня не получается вывести в plt. Может я не правильно делаю?
Захожу в file - plot - plot - setup ставлю галочку export to file и после нажатия ok выходит окно с ошибкой "память не может быть read". Не подскажете ли, последовательность действий сохранения в plt.
