Я получила такой перевод

[Мебиус]

В модуле Лекала: при удалении линии проймы детали рукава и полочки(спинки) разворачиваются отдельно т.е. цельнокроенной конструкции не получается

это недостаток демоверсии или так работает LS3 ?

[ollya]

В рабочей версии в модуле Лекала в меню Правка 3д есть пункт- соединить меши одежды и рукавов. за демку не скажу, поищите у себя.

[tvo]

В демке тоже есть. Меню "Правка 3Д" в самой нижней строке - соединить меши одежды и рукавов.

[arhimed]

Специально для тех, у кого компьютеры не дружат с русским языком, сделал английскую версию.
Ссылка для скачивания в заглавном сообщении.



(в связи с обновлением ссылка удалена)



Т.к. я плохо владею английским, прошу извинить за возможные ошибки и некорректности в переводе.

Изменено 7 декабря, 2013 пользователем arhimed

[Кадрен]

Как приготовить обтачки для пояса юбки используя слои

Скачать в формате Ворда
PatternObtachki.zip

[arhimed]

Я понимаю, что это может показаться смешным. Но в третьей версии присутствует примитивная визуализация.



В модуле лекал.

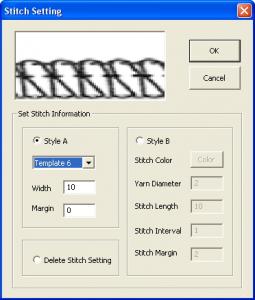

После того как развернулись детали доступна команда меню - настойки - настройка швов
Там можно выбрать текстуру шва и его "объемность". Скрины:

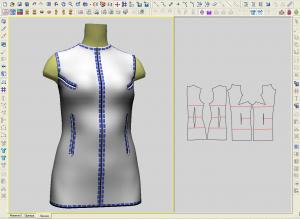

После настроек доступна команда меню - показать в 3Д - показать с швами:

[Jizelia]

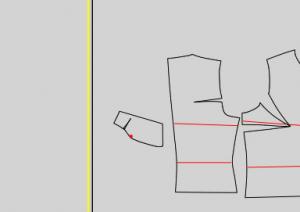

А у меня в этой версии смешная ситуация проявилась. В разделе Лекала развернув деталь отзеркалила и удалила первоначальную, гляжу а манекен исчез тоже. Стала отменять действия (во второй версии при отмене всё возвращается), а здесь лекала есть, а манекен вернуться так и не захотел. Сохранила под другим именем, чтобы отправить сюда на разбор полётов и сново решила открыть прежний файл, открываю, а манекен и лекала на месте. Иду открывать причудливый файл (который сохранила под другим именем), открываю, а он чистый во всех разделах - и в манекене и в одежде и в лекалах - Пусто. Осталось загадкой почему при отзеркаливании и удалении первоначальной детали исчез манекен??? Может быть просто глюк произошел? Попробуйте кто-либо такую ситуацию и тогда поймём просто глюк или что-то в этой версии...

[ollya]

. В разделе Лекала развернув деталь отзеркалила и удалила первоначальную, гляжу а манекен исчез тоже. Стала отменять действия (во второй версии при отмене всё возвращается), а здесь лекала есть, а манекен вернуться так и не захотел. Осталось загадкой почему при отзеркаливании и удалении первоначальной детали исчез манекен??? Может быть просто глюк произошел? Попробуйте кто-либо такую ситуацию и тогда поймём просто глюк или что-то в этой версии...

Попробовала. Но только начало

В разделе Лекала развернув деталь отзеркалила и удалила первоначальную,

Манекен остается на месте.
отмена действий возвращает все к первоначальнмоу состоянию.
Так что скорее всего просто глюк.

[Кадрен]

почему при отзеркаливании и удалении первоначальной детали исчез манекен?

Произвела манипуляции, все корректно. Манекен не исчезает.

[tvo]

Попробуйте кто-либо такую ситуацию ...

Тоже попробовала - манекен на месте, никаких глюков не обнаружилось.

[arhimed]

В модуле Лекала есть возможность снимать скрин прямо с Лукстейлора.

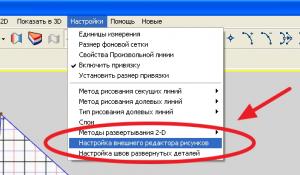

Настройки тут (вы можете указать другой редактор рисунков):

А тут сама команда и "результат" её выполнения:

[arhimed]

А этот диалог доступен если выделить точку линии втачивания рукава (модуль одежды)

[Data]

У меня такое окно не открывается при выделении точки на линии втачивания рукава.

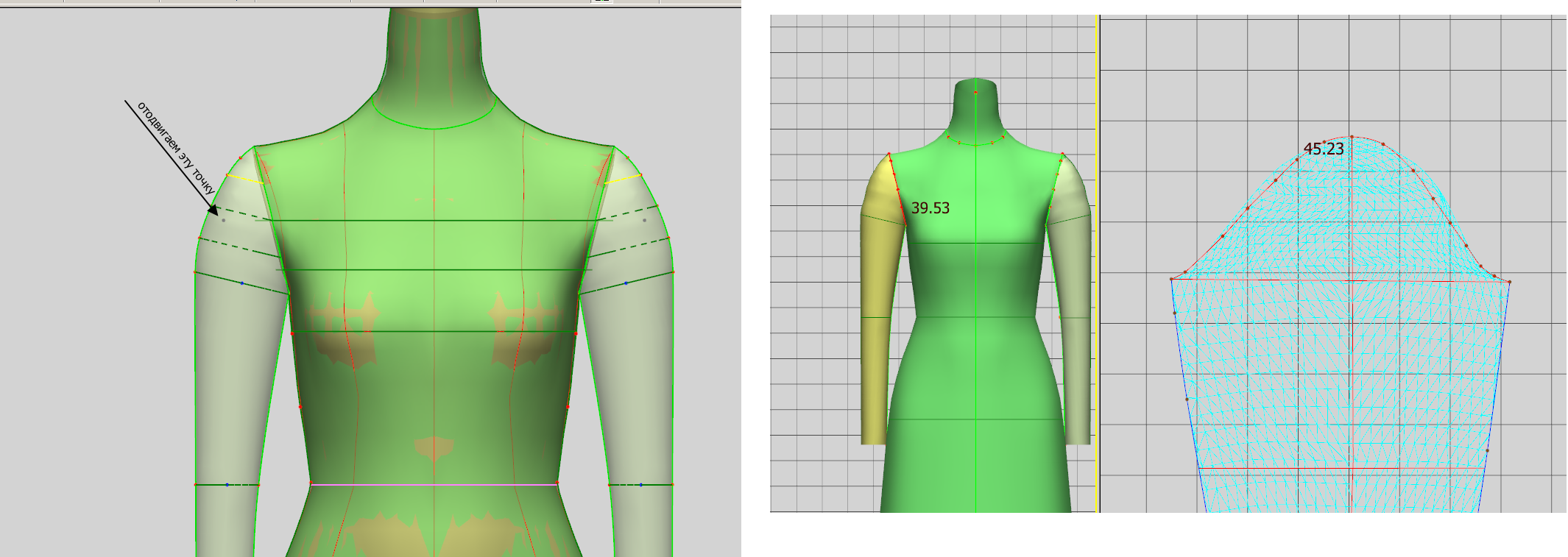

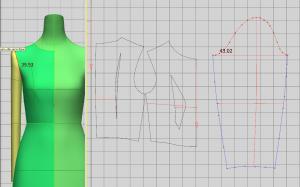

Зато нашла вот что: во вкладке Правка есть раздел "править линию плеча", ставим галочку, редактируем линию плеча - окат рукава автоматом тянется за линией плеча. (может это "велосипед", для меня же - открытие)





(прошу прощения за манекен: слепила из того, что было...)



проверила в прошлой версии, там все точно так же.

Изменено 27 ноября, 2013 пользователем Data

[TMez]

Data, в LookStailor X такая кнопочка тоже есть.
И вы уже сами увидели ))))

Изменено 27 ноября, 2013 пользователем TMez

[Data]

Хочется отметить, что рукав вообще стал "покладистым", послушным. В прошлой версии у меня зачастую рукав не создавался после различных правок манекена, здесь пока таких проблем не замечено. Спасибо большое, arhimed! даже в таком режиме, каким могу пользоваться я, программа дает мне очень много возможностей.

[ollya]

Рукав вообще стал другим. Во второй версии рукав был"слабым звеном"

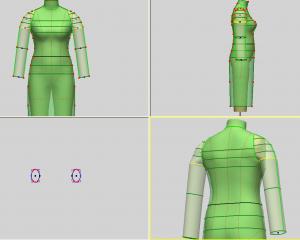

В новой можно сделать отвесный рукав- так как мы привыкли видеть его висящим на манекене и при этом получить достаточную ширину за счет корректировки точек поперечных сечений.

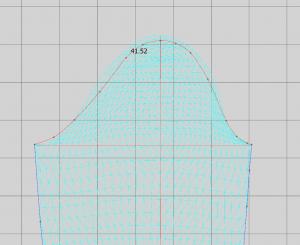

Развертка тоже радует. небольшая корректировка высоты- на 5мм и сглаживание линии оката без уменьшения ширины оката в критических точках углов проймы дает вполне приемлемую посадку 2см

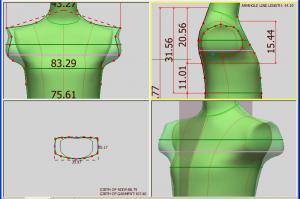

Вот так можно модифицировать рукав на полную руку.
Посадка конечно получается больше, но по-другому и не может быть для такой формы руки.

[oksana560]

Очень все понравилось.Столько много нового !Развертка очень и очень радует.Только у меня при снятии скрина в редакторе (любом) черное окно.Это только у меня?

[TMez]

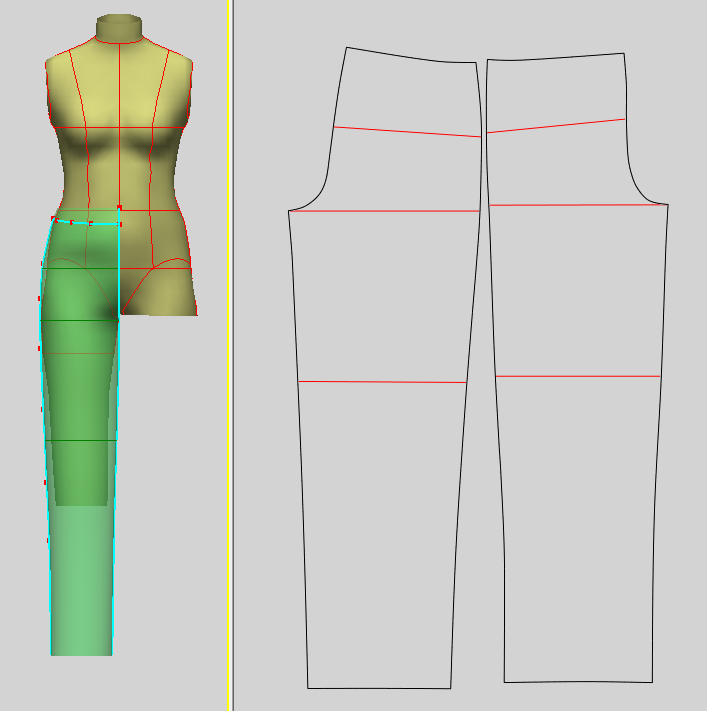

А брючки то что вниманием обошли, я не понимаю, никто не хочет что ли? )))))))

Изменено 27 ноября, 2013 пользователем TMez

[Jizelia]

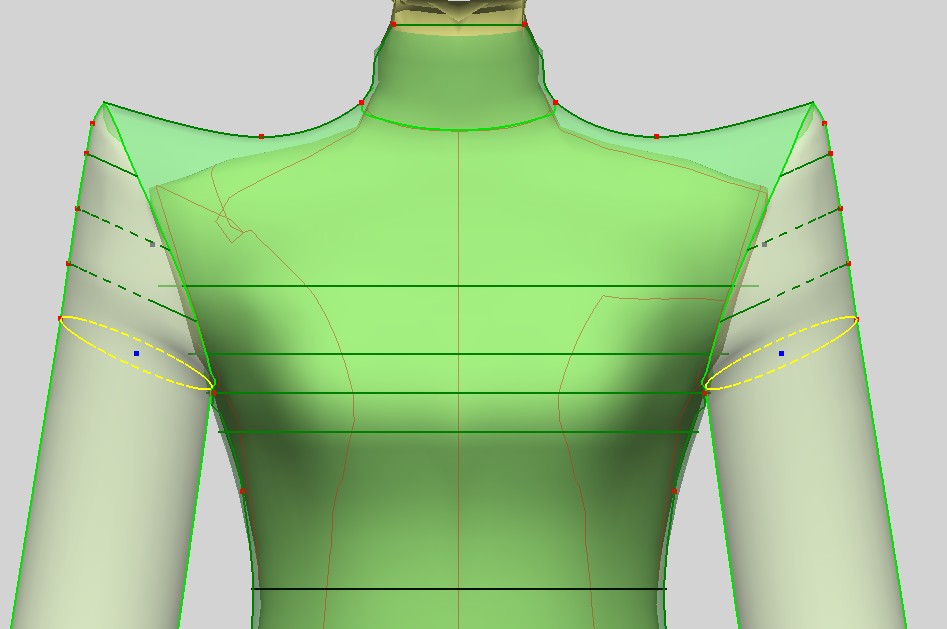

В этой версии Лука более послушный и удаётся делать больше маневров. Я таким образом делаю прибавки к ширине плеча и спинки (во второй версии не удавалось, рукав не хотел создаваться при малейшем действии с расширением плеча). Здесь, создав рукав, провожу манипуляции и получается добиться более правильных прибавок.

[Terramusical]

Я понимаю, что это может показаться смешным. Но в третьей версии присутствует примитивная визуализация.

Ничего себе!
Обхохочемся от радости , если еще и симуляция появится,
тогда идея моделирования отвесного (плоского) рукава
реализуется легко и непринужденно. :)

[arhimed]

идея моделирования ... рукава

Хочу обратить внимание на техническую сторону "моделирования".
В этой версии, также как и во второй существуют разные понятия "проймы рукава"
1. Начальная линия проймы строится на основной одежде и теперь (в третьей версии) настройки этой линии сохраняются в шаблоне основной (базовой) одежде (без рукавов и воротника) .gtp
Эта линия с редактируемыми точками находится в "параллельных плоскостях".

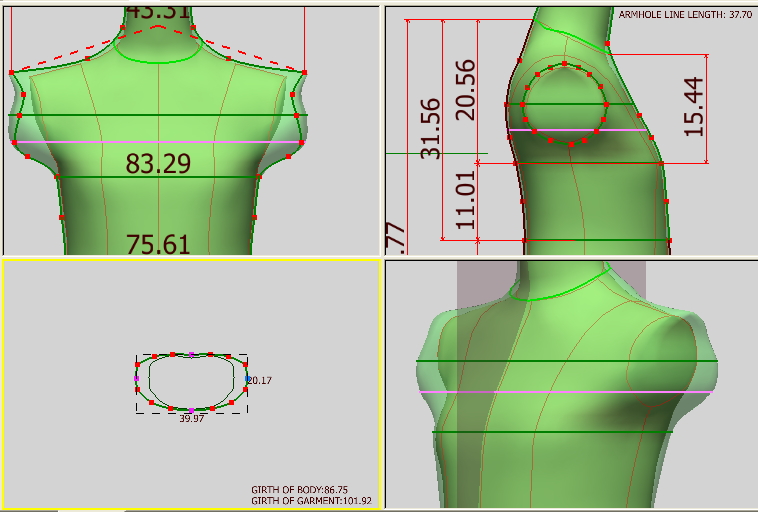

Термин взял в кавычки потому, что это не совсем плоскости и не совсем параллельные. Эти поверхности можно наклонять и даже изгибать (и добавлять дополнительные точки на эту линию). Наклонять и изгибать в фронтальном виде, если активировать команду "редактировать линию плеча" (до создания рукавов). При изменении положений точек этой линии (и на виде сбоку тоже) "поверхность проймы" будет растягивать одежду (можно добавлять припуски, увеличивать ширину спинки)

Настройки исходных пройм сохраняются в шаблоне .gtp
И при загрузке такого шаблона эти плоскости тоже загружаются.
2. Вторую линию проймы рукава назвал линией втачивания рукава.
Она уже не изменяет форму основной одежды. Точки этой линии просто "ползают" по поверхности одежды. Настройки этой линии сохраняются в шаблоне рукавов .stp. При загрузке такого шаблона загружать можно как с этой линией "втачивания" (линия будет построена относительно начальной линии проймы), так и без неё (только настройки рукава).
При переводе выскакивающих вопросов я немножко "прошляпил" и поэтому вы увидите такое окно:

На самом деле спрашивается о линии второго типа - линии "втачивания рукава".
Позже исправлю этот текст.
А пока хочу спросить.
Правильно ли я обозвал эти линии? Пусть будет так или есть более корректное выражение?

[Jizelia]

arhimed, радости нет предела!.. насколько я понимаю речь идёт о базовой пройме лифа и пройме для рукава?..

Изменено 2 декабря, 2013 пользователем Jizelia

[TMez]

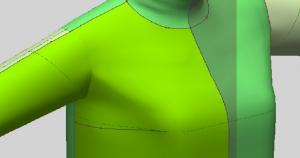

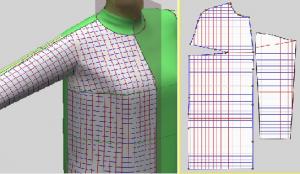

Может у кого и в старой версии получалось делать реглан, у меня нет. В новой версии такая красота получается)))

[arhimed]

Подготовил перечень клавиатурных комбинаций.
Некоторые их них (для модулей Одежда и Лекала):



Alt+Ctrl+колесо мышки
Масштабировать рисунок, манекен и одежду одновременно



Alt+Ctrl+ПК+переместить курсор
Перемещение рисунка, манекена и одежды одновременно



Alt+Ctrl+ЛК+переместить курсор
Поворот манекена и одежды вокруг вертикальной оси



Alt+Ctrl+ЛК+ПК+переместить курсор
Плавное масштабирование рисунка, манекена и одежды одновременно



Все собраны тут: LSX_3_kombi.zip
