Т-сплайны для построения манекена

[Linka]

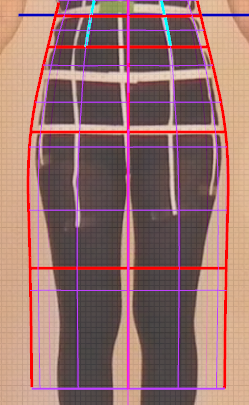

У вас горят тангенсные ручки. .... Это может быть в двух случаях -- или у вас там кризисное ребро -- тогда криз надо удалять -- оно ни к чему, или просто поверхность не сшита ( это найболее вероятно -- вы когда зеркалили включали опцию "Weld" ?-- если нет то симметрия просто отзеркалила отдельную половинку юбки без сшивания)-- тогда надо сшивать, или мне показалось и это не тангенсные ручки, а просто вертексы ( смайлик) -- тогда всё в порядке.

Вы все правильно поняли.
1. При удалении тангенсных ручек (по фильму), в дальнейшем у меня без них не получалось двигать фасетки по контуру фигуры, поэтому я их пока оставила. Не хватает понимания какими инструментами я еще могу регулировать заужение (расширение) фасеток по контуру фигуры.
2. При отзеркаливании я не обратила внимание на опцию "Weld". Мне значения опций не понятны. Работаю пока "механически". Попыталась сшить по центруполовину юбки, команду не нашла. Подскажите, пожалуйста.
Может я редактировала контрольными точками? Тангенсные ручки подсвечены под цвет слоя и обрамлены в белый квадрат, а контрольные точки полностью белым квадратом? Я правильно понимаю чем они отличаются на изображении? Изменено 22 июня, 2013 пользователем Linka

[Linka]

Пытаюсь построить заплатки на цилиндре юбки. Круглые сечения построила командой Section, боковые линии и линии вытачек командой InterpCrvOnSrf.
Далее кнопкой Гаспар пытаюсь строить заплатки. После выполнения команд получаю такие линии. Когда заканчиваю работу скриптом,жму Enter. Все полученные цветные линии пропадают, остаются только модельные.
И еще - в фильме Тамары "Нарезка 1" показывается как строится поверхность нетворком и прижимается к груди. Никак не могу уловить какой командой проецируется нетворк.

[Linka]

Девочки, наверное все в отпусках, пока никто не ответил. Ночь не спала, разобралась сама. Буду еще разбираться, как "положить" развертки или их так можно распечатывать на принтере

[Natamoda]

как "положить" развертки или их так можно распечатывать на принтере

Что значит, положить?
Моделирование по т-сплайнам ничем не отличается от традиционного моделирования по развёрткам. С развёртки снимается контур и дальше контур дорабатывается до готовых лекал на раскрой. Развёртки в чистом виде на печать не выводятся Изменено 23 июня, 2013 пользователем Natamoda

[Кадрен]

как "положить" развертки или их так можно распечатывать на принтере

Сначала нужно развертки преобразовать в Лекала. Я не занимаюсь ти сплайнами, но кажется видела у Тамары скрипт для лекал.

[tvo]

как "положить" развертки

Судя по Вашему скрину, мне показалось, что Вы путаете заплатки и развертки. На скрине у Вас заплатки, а из них командой Сквиш надо получить развертки. Развертки будут "лежать".

[Linka]

Большое спасибо всем за советы. Когда отошла от компьютера, начала "переваривать" проделанное. tvo, тоже потом подумала, что надо еще сквишем развернуть, о потом и все остальное-сделать контуры, как советует Наталия Павловна. Вот еще и меток не вижу для соединения на заплатках, остались на манекене. Катерина, постоянно возвращаюсь и к Вашим советам по скриптам при навешивании кнопок на панель.
Хочу понять еще почему при сшивании шва (результат отзеркаливания)по середине переда юбка получилась с углом

Изменено 23 июня, 2013 пользователем Linka

[Linka]

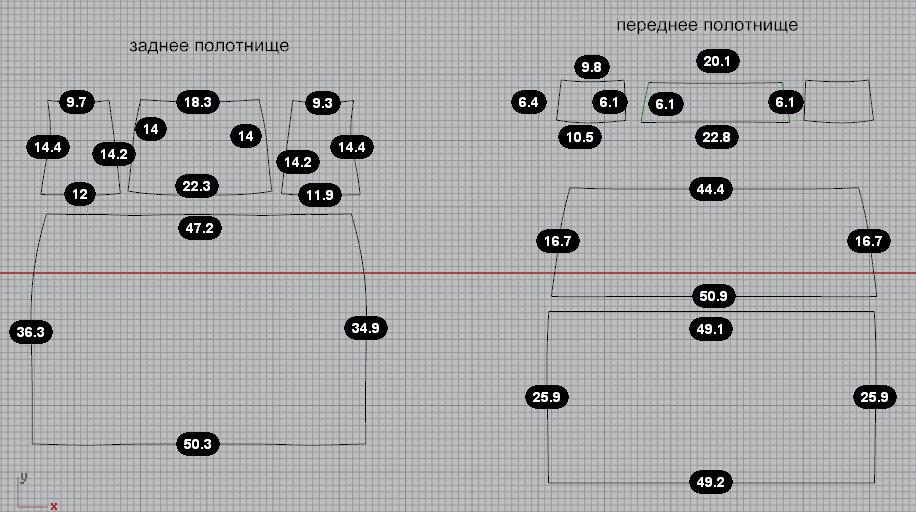

Прошу прокомментировать - допустимые получились разницы по смыкаемым краям. Или искать причину?

[Linka]

заирнтересовал вопрос: в какой момент наносятся метки. При изучении поста 819, обратила внимание, что у юбки в момент затягивания заплатками меток нет, в развернутых заплатках метки стоят

[Кадрен]

в какой момент наносятся метки.

В какой вам удобно. Правильно, чтобы метки были уже перед разворачиванием деталей, чтобы развернуть вместе с метками.

[lada67]

Вот еще на мой взгляд интересная ссылка для установки через toolbar Кривые для T-сплайнов. Как работают не знаю, но есть кнопочки от Гаспар.
Я только в самом начале на пути изучения 3D моделирования. Пока только подглядываю за работой форумчанок.
Вот ссылка
http://files.mail.ru/49AC75F3D64A49E2BF2E8B71FA0058E4

[Л@риса]

От Л@риса: посты, касающиеся русификации Рино, перенесены в тему "Рино - общие вопросы"

[Грушенька]

Приветствую всех!

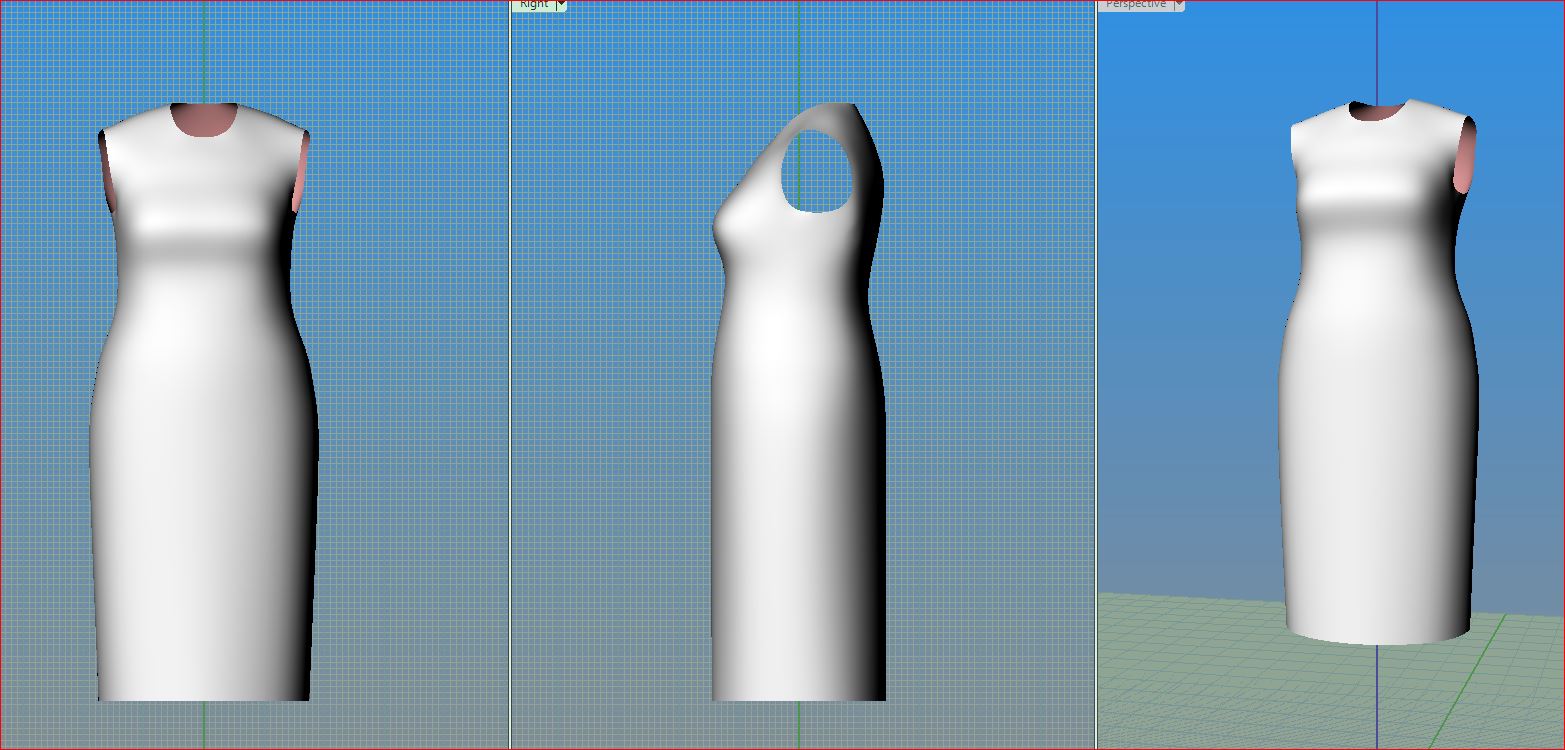

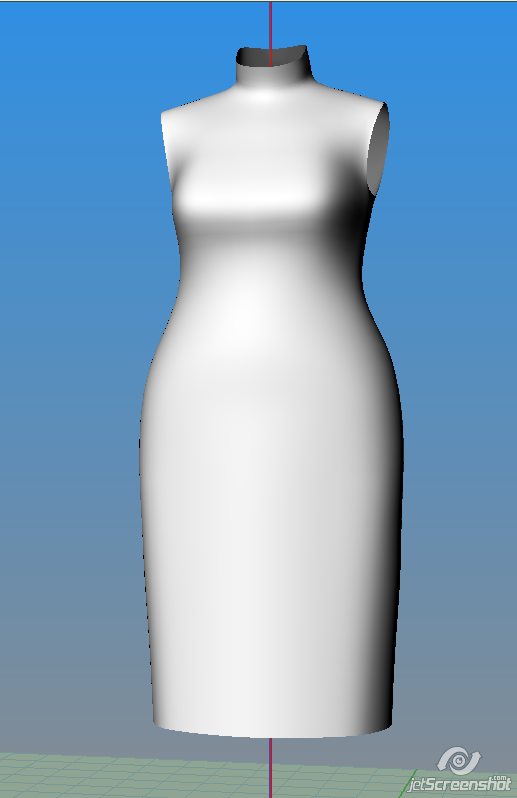

Построила юбку из цилиндра , потом потянула вверх и ....
построился манекен. Плечики сшивала командой Bridge

[Кадрен]

Грушенька, а что в итоге получается при конвертации в сурфы, поверхность или полиповерхность?

[Natamoda]

Красивый манекен!

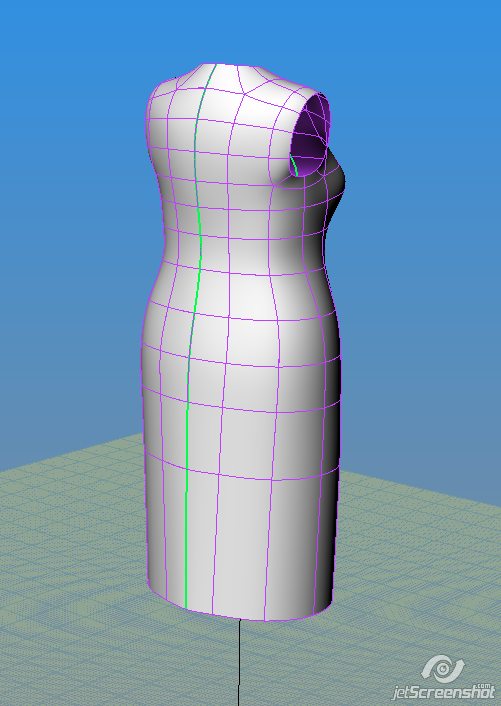

Грушенька, покажите, пожалуйста, с изолиниями.
У вас нет случайно промежуточного этапа построения, до соединения бриджем?

Изменено 1 августа, 2013 пользователем Natamoda

[Грушенька]

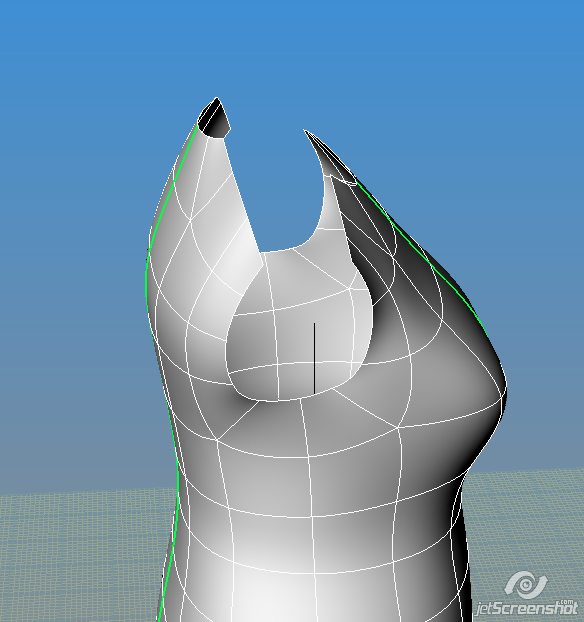

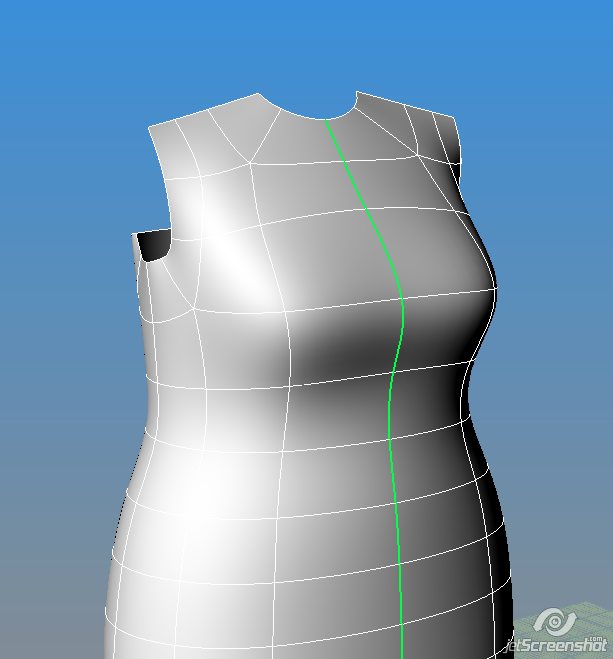

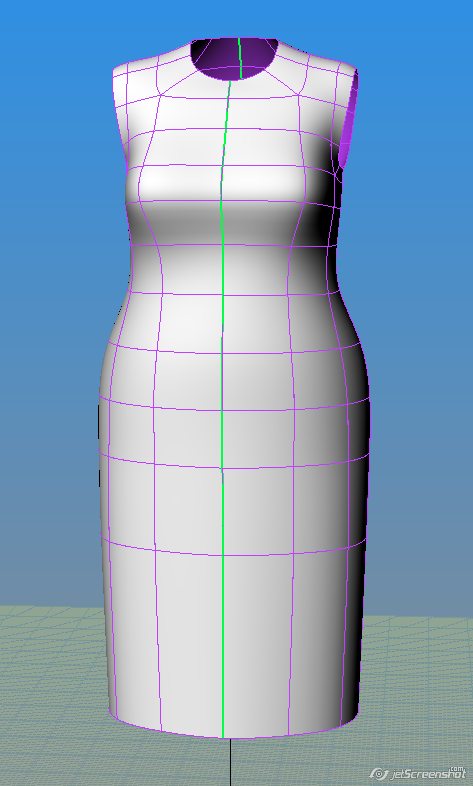

Пожалуйста:

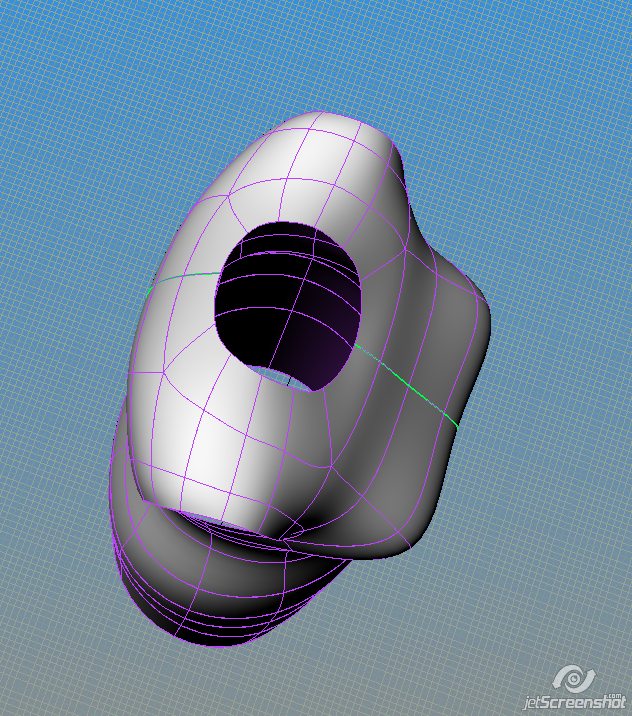

этапы

а что в итоге получается при конвертации в сурфы, поверхность или полиповерхность?

Изменено 23 октября, 2013 пользователем Кадрен

[Natamoda]

Интересно, хоть каким способом строй т-сплайн, в результате изолинии такие же.
Думаю, что уже нашлось оптимальное минимальное количество изолиний для плечевого манекена.
С бриджем плечи получаются быстрее и качественнее. Спасибо за новый способ!

а что в итоге получается при конвертации в сурфы, поверхность или полиповерхность?

Полиповерхность. Видны швы соединения отдельных поверхностей. Изменено 1 августа, 2013 пользователем Natamoda

[Грушенька]

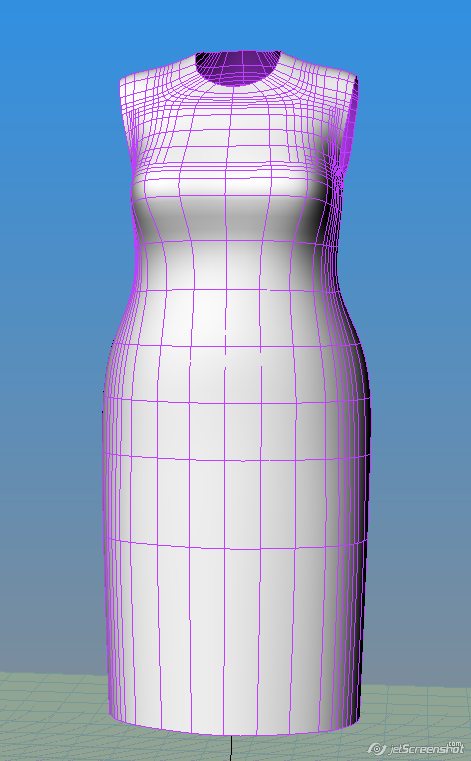

В сетях Т-S



красота, да?

Изменено 3 августа, 2013 пользователем Грушенька

[FashionFan]

В сетях Т-S .... красота, да?

Не то слово! А рукавчик какой аккуратненький! (когда-нибудь я сюда тоже доберусь(вздыхая...))

[Linka]

Перестраиваю юбку с учетом высказанных замечаний. Пытаюсь нарисовать линию талии кривой кнопочкой Гаспар. Почему-то не привязывается к поверхности.
Нажимаю на кнопочку выходит команда: Selekt surfase to draw kurve on:, выделяю поверхность юбки (предварительно кнопочкой Ларисы проверила, что поверхность "T-spline Surface"), выходит команда point on surfase. Устанавливаю курсор на середину переда юбки, рисую линию контролируя с боковым видом. По завершению команды вижу, что линия не ложится на поверхность
Я понимаю, что кривая не привязывается к поверхности. В чем может быть проблема?

Изменено 4 августа, 2013 пользователем Linka

[Грушенька]

Linka , эта кнопка была создана для нанесения линий на полиповерхностях.
Юбка-моноповерхность, поэтому воспользуйтесь обычной Риновской командой Линия по поверхности.

Написала по просьбе автора Темы-Гаспар.
У нее некоторое время не будет возможности отвечать на вопросы.

[Грушенька]

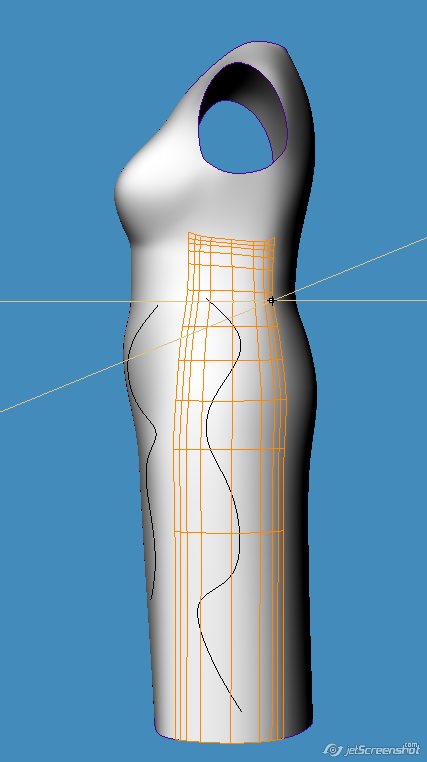

Linka, пояснения к тому что писала Вам в Личку
манекен плечевой состоит из нескольких TS поверхностей
скрин1 скрин 2
и чтобы линия не прерывалась при переходе с одной Т -S поверхности на другую был и создан скрипт, ктр висит на кнопке, указанной Вами в скрине
Очень хорошо видны составные поверхности в режиме Pen и Аrtistiс.
а Юбка-цельная поверхность.



Если Вы попробуете нанести линию на плечевой манекен или другой, в ктр присутствуют особые точки ,командой
то сразу поймете, потому что высветится одна из поверхностей(см. скрин2)

[Грушенька]

Предлагаю Вашему вниманию построение шортиков из юбки;
Посмотреть и скачать :



https://docs.google.com/file/d/0BwhRqR6HZmv...DJ0SjVyV00/edit

Изменено 25 августа, 2013 пользователем Грушенька

[СинПтица]

Спасибо, очень понятно, просто и наглядно... Ощущение, что брюки строятся одной левой...

[Natamoda]

Ощущение, что брюки строятся одной левой...

У меня до сих пор т-сплайны вызывают такое ощущение. По сравнению с предыдущими методами, которыми пользовалась.



Грушенька, очень здорово вы пользуетесь бриджем!

Изменено 27 августа, 2013 пользователем Natamoda
