Т-сплайны для построения манекена

[Гаспар]

К созданию и развёрткам сложных форм. Возможно я изобретаю велосипед, а может комунибудь это будет полезно. Можно, конечно, пойти простым путём -- создать заплатку побольше и вырезать из неё нужную форму, но настящие герои всегда идут в обход. Ну и плюс хотелось поразворачивать полиповерхности. Оказывается их можно развернуть, если конвертнуть в сеть и установить в Squish опцию SplitSeams=No

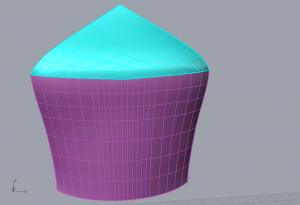

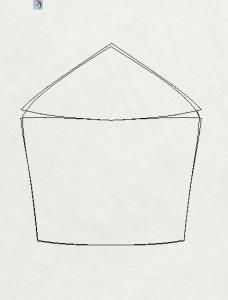

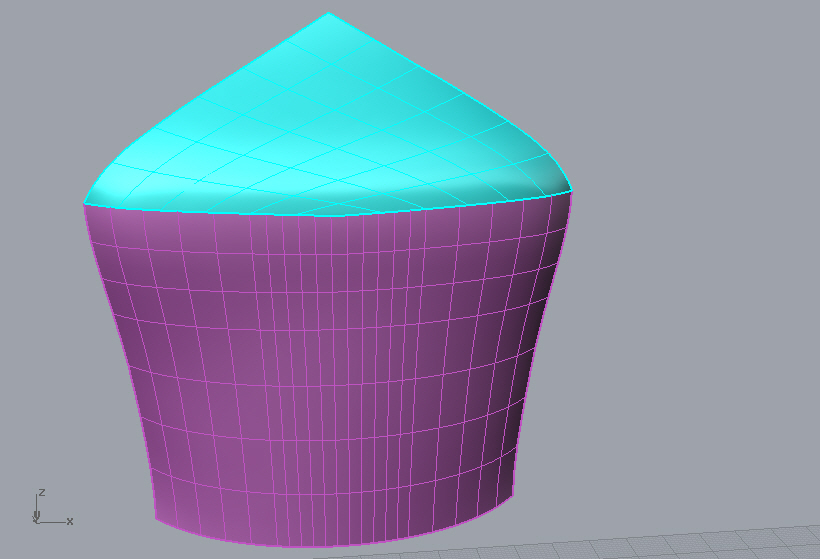

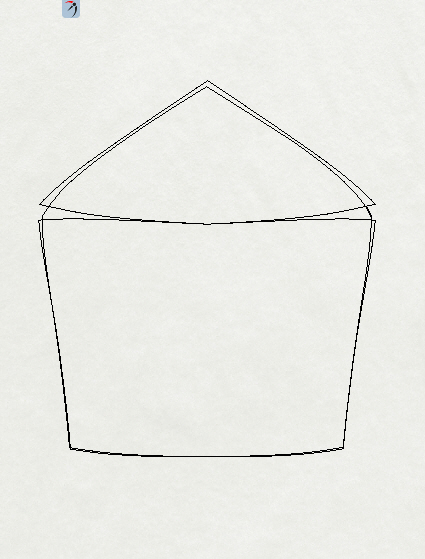

вот такие вот две детальки обединила, перевела в сеть и развернула. Вот что получилось

Изменено 21 марта, 2013 пользователем Гаспар

[Natamoda]

плюс хотелось поразворачивать полиповерхности

Разворачивается полиповерхность или сеть? Я пробовала развернуть полиповерхность. Выделялась одна из составных частей полиповерхности и разворачивалась. А хотелось, чтобы разворачивалась, как единая полиповерхность Изменено 21 марта, 2013 пользователем Natamoda

[Natamoda]

У меня тоже сети получились. Теперь можно объединять заплатки между собой перед развёрткой

[Гаспар]

Нет, всё таки вытачки ввиде резов по поверхности вещь исключительно не стабильная. Заплатка на тех же кривых, что и несколькими постами выше, разрезанная примерно там же, развёрнутая в режиме в котором раньше вытачка раскрывалась лучше всего. Только всё сделано сегодня. Хотелось бы, что бы результат не зависел от дня недели (я конечно понимаю, что в пятницу и Рино работать не хочется, но не до такой же степени!)

И вот что было позавчера
Те же кривые, тот же манекен, заплатка натянута сегодня!!!!

Изменено 22 марта, 2013 пользователем Гаспар

[Ryba]

http://ipic.su/img/img7/tn/20130322914.1363956094.jpg http://ipic.su/img/img7/tn/20130322916.1363956101.png http://ipic.su/img/img7/tn/20130322917.1363956104.jpg http://ipic.su/img/img7/tn/20130322918.1363956108.png



http://ipic.su/img/img7/tn/20130322919.1363956113.jpg
К какой теме отнести не разобралась.Это о пользе кубической моды.В сглаженом режиме не всегда видно что стоит подправить.После заплаток манекенчик сбежал.

[Natamoda]

После заплаток манекенчик сбежал.

Хороший манекенчик! А далеко убежал?

[Ryba]

Совсем убежал.http://ipic.su/img/img7/tn/20130322920.1363960543.png Вот только клон остался.На каком этапе переделки не помню.Я их клонирую и выстраиваю в шеренгу что бы посмотреть разницу .Тот который стоял по осям и исчез.

[Natamoda]

У меня тоже исчезают, поэтому теперь сохраняю манекен, на который делаю заплатки, в другом файле. Если исчезает в файле с заплатками, копирую из запасного файла и вставляю.

[Гаспар]

У меня тоже убежал сегодня. Предполагаю, что из-за того что т-сплайн стоял не в моде Object. По крайней мере когда включён на
Object или вообще режим редактирования в т-сплайнах выключен такого не случалось. Да, проверила, исчезает при всех режимах редактирования, кроме Object. Назад возвращается просто откатом. У меня по крайней мере.
Вечером выложу редакцию, которая будет автоматом выставлять Object моду, если режим редактирования включён.

[Nikelia]

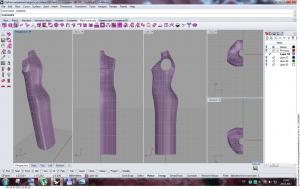

Хочу показать наш с Penzlik т-сплайн. Он правда еще не сшитый. Мы немного застряли на этом этапе. Что-то не получается у нас чуточку.

Изменено 24 марта, 2013 пользователем Nikelia

[Natamoda]

А как вы пройму оформляли?
В т-сплайнах все отверстия делаются по другому. К краю отверстия не должны выходить Т-точки. Звездообразные точки также должны быть на достаточном расстоянии от края.
Желательно, чтобы край отверстия окружали четырёхугольники, тогда он будет ровным. Рассмотрите внимательно скрины в этой теме.

Изменено 24 марта, 2013 пользователем Natamoda

[Natamoda]

Шея у вас сделана правильно. В целом манекен хороший. Доработаете проймы и всё будет в порядке. Остальное зависит от соответствия фото по осанке и меркам.

[Грушенька]

Построение подходит к концу.
Кисть руки:

Продолжение следует:)))

[Грушенька]

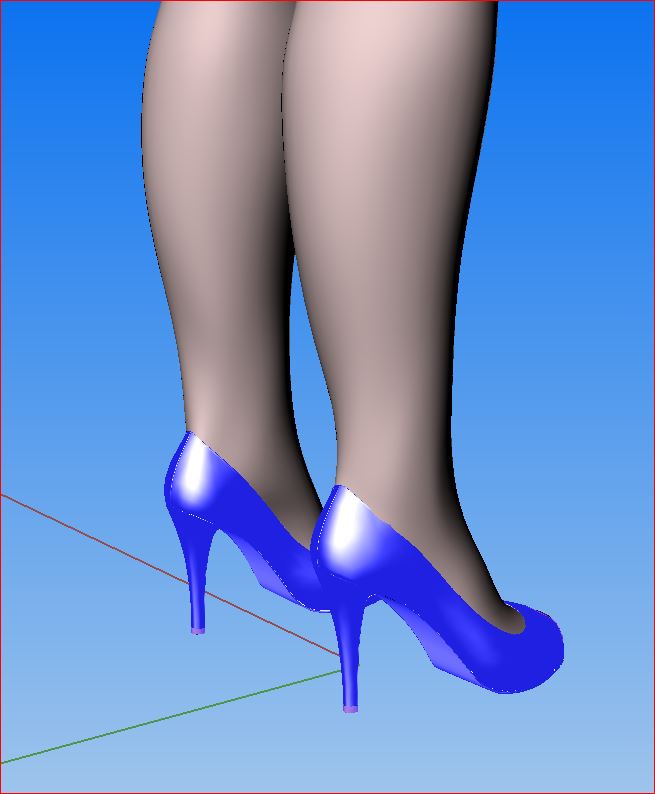

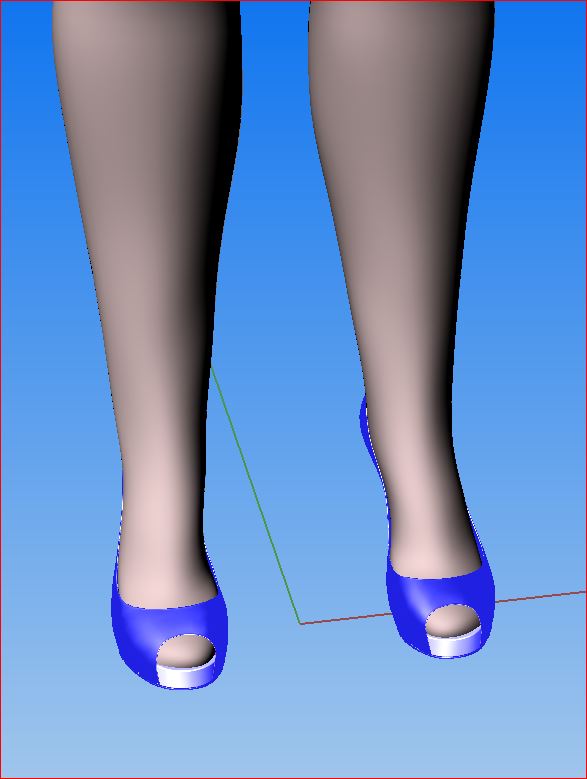

Туфельки:))))

[Татьяна Попова(СПб)]

Грушенька, даже страшно представить, какая эффектная Аграфена Львовна скоро будет дефилировать.
http://www.youtube.com/watch?v=6KUJE2xs-RE

[MButterfly]

Грушенька, красотень вы создаете. Всякий раз удивляюсь и очень хочется увидеть вашу красотку с макушечки до каблучка.

[Грушенька]

Аграфена Львовна сейчас над прической работает, выбирает лак для ногтей, думает нужны ли ей украшения и, конечно, обдумывает модели одежды :))))) некоторые уже на себя примерила в этом же ателье"РиноТS@"
Очень захватывает.
А музыка помогает еще и похулиганить с образом
Спасибо

Изменено 28 марта, 2013 пользователем Грушенька

[Грушенька]



-Мадам, что выббираете????
-Я, еще подумаю....Ателье "РИно&TS" продолжает свою работу?
-Мадам, все для Вас:)))

Изменено 28 марта, 2013 пользователем Грушенька

[Irina2004]

Вот эту красоту вы создали простой панелькой Т-сплайнов и манипулятором???



Вам респект!!!

[Fly56]

Не знаю как решить проблему. Почему-то любое редактирование поверхности т-сплайна переводит ее в полиповерхность. Может я что-то не так делаю?

[Гаспар]

"Почему-то любое редактирование поверхности т-сплайна переводит ее в полиповерхность"
Какое именно редактирование? Если вы имееете ввиду риновские команды деформации как-то Scale, Taper, Twist и так далее (в описании по-моему есть список) то да, они все выбивают т-сплайны в нурбсы.
Если это сплайновские команды, то надо разбираться...

[Ryba]

Fly56,покажите скрины.

[Fly56]

Работаю только т-сплайнами. Например, двигаю точки, поверхность переводится в полиповерхность. А это результат применения команды tsDuplicateFaces

[Fly56]

Эх, чайник я еще тот... Ввела всех в заблуждение. Речь идет не о полиповерхности, а о создании T-spline Surfaces (mesh). Вот эта mesh и мешает дальнейшей нормальной работе.

[Irina2004]

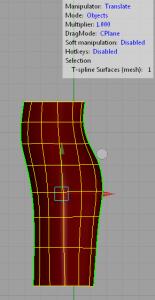

Подскажите почему когда пытаюсь затянуть заплатками то у меня точка привязывается к конструктивной плоскости, привязки все отключены???


Настройки вроде тоже правильно???
