Рино - ЧаВо для новичков

[Gecuba]

Да, в файлах рино фоток нет, только путь к ним записывается.
Когда прислали файл с проблемой - фотка не отображалась, как только прислали фотку - после повторного открытия фотка стала видна без моего участия.
Скриншот активного вьюпорта файла записывается в файл при сохранеии - если плагин для просмотра иконок установлен, то скриншот будет отображаться с фото, даже если самого фото нет вместе с файлом.

[Кадрен]

если плагин установлен,

А какой плагин за это отвечает?

[Gecuba]

Rhino Thumbnail Viewer

[Кадрен]

http://download.rhino3d.com/eval/?p=25
На оф. сайте можно скачать оценочную версию на 25 сохранений.

[Мэрлин-Марго]

http://download.rhino3d.com/eval/?p=25
На оф. сайте можно скачать оценочную версию на 25 сохранений.



А потом возможно повторять скачки(еще и еще?)

[Кадрен]

А потом возможно повторять скачки(еще и еще?)

Сохраните дистрибутив. После полного удаления можно будет снова установить с него. Я давала ссылку на программу полного удаления.

[Granny]

Проводим сечение в любом нужном нам месте и измеряем его длину, или рисуем линию на поверхности или на сетке и измеряем.
А сумма длин измеряется просто последовательным выделением нужных объектов с клавишейShift, а кнопка измерить нажимается уже потом, когда все выделено

А какая кнопка? И где это "кнопка измерить"? В свойствах смотрим?

[Кадрен]

А какая кнопка?

В верхнем меню смотрим Анализ->Length(длина)
У меня не всегда корректно работает. Приходится дважды повторять команду.

[Gecuba]

Есть и кнопка, вынесла ее на основную панель (рис.2).

Смотрим в командную строку.



ПС В основной теме сделала инструкцию по созданию кнопки для скрипта подписи длины кривой

[kedrwin]

Я теперь по-другому стала делать, показалось быстрее и проще

Наблюдая за Вашими делами, я обнаружил, что на результаты развёртки поверхностей в разных методиках конструирования влияют одни и те же факторы. Я то же обнаружил, что вытачки можно получить автоматически, если прямо по их расположению произвести деление детали изделия на части. Эти части можно отдельно развернуть, а потом состыковать. Окажется, что величина вытачки (её длина и ширина) в этом случае получится сама собой.
На Вашем примере можно поэкспериментировать с длиной вытачек. Здесь Вы их определили сами, а, если попробовать продлить лоскуты до самого низа, то какой длины в этом случае получатся вытачки после стыковки кусков? По идее они не должны быть "бесконечными".

[ollya]

Здесь Вы их определили сами, а, если попробовать продлить лоскуты до самого низа, то какой длины в этом случае получатся вытачки после стыковки кусков? По идее они не должны быть "бесконечными".

Конец вытачек я определила именно на том месте, где заканчивается выпуклости фигуры.Если я продлю их до низа-то, в случае прямолинейных вертикальных направляющих, вытачки закончатся на том же месте.Если ниже конца вытачек направляющие будут криволинейны , то и вытачки пойдут до самого низа.

[kedrwin]

Конец вытачек я определила именно на том месте, где заканчивается выпуклости фигуры...

Полностью с Вами согласен!!! Просто, я увидел, что Ваш пример очень удачен для наглядной демонстрации этого :)

[РастеряшкА]

Скажите, а где вообще скачать или купить это Rhinoceros. Заранее СПАСИБО!

[Кадрен]

РастеряшкА, вы тему читаете с конца или с начала
http://club.season.ru/index.php?s=&sho...st&p=240365

[Кадрен]

Еще одна причина по которой картинки в рино не отображаются, попросту говоря, они слишком большие. Нужно уменьшить их в любом стороннем редакторе. Здесь можно скачать бесплатную программу для оптимизации фотографий.
Проверьте вашу видеокарту http://en.wiki.mcneel.com/default.aspx/McN...oundBitmap.html



Еще интересная статья



У меня плохой объект, почему это происходит и как это исправить?
Для этого есть команда CheckNewObjects

[ollya]

На видах, где загружены фотографии ( с Рендером) вообще линии не сохраняются. То есть не видно куда они деваются, их видно на других видах, где отключен Рендер. Не знаю где включить порядок изображения может линии под фото прячутся. Да и рядом с фоткой не могу нарисовать.



Вот еще что нашла по этому вопросу: с такими настройками можно рисовать и в режиме Render .Можно рисовать на поверхности, покрытой текстурой.

[NATуся]

Девочки, ПОМОГИТЕ!!!!
У меня при работе вдруг незаметно исчезла самая верхняя первая строка"File, Edit, View Curve и т.д." Не могу понять, куда она делась и как ее восстановить.Не смогла сохранить как следует файл. При повторной загрузке Рино эта строка не появляется.

[Кадрен]

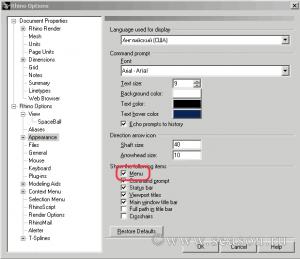

В командной строке наберите Options,

проверьте, стоят ли галочки как справа на картинке

[Gecuba]

NATуся, поставьте галку в опциях:

[NATуся]

В командной строке наберите Options,

проверьте, стоят ли галочки как справа на картинке

Вот что значит вовремя не выучить английский!!!!!
Все получилось, спасибо, девочки.

[И.В.]

ollya, спасибо Вам большое, я столько дней не могла решить эту проблему и фильм Гекубы посмотрела раз 7 подряд, или чего-то не уловила, вроде, и настройки все по советам из темы отметила, но не получалось у меня увидеть фотографию и рисовать на ней линии, пока не применила Ваш совет

[Verba1968]

Здравствуйте.
Подскажите пожалуйста.
1. как сделать на детали припуски на швы
2.как измерить длинну дуги
3. как переместить точку вдоль дуги (кривой).
Заранее благодарен за помощь.
с ув.Андрей

[ollya]

Здравствуйте.
Подскажите пожалуйста.

1. как сделать на детали припуски на швы - Offset Curve
2.как измерить длинну дуги - Lenght - измеряют любые длины.
3. как переместить точку вдоль дуги (кривой). - Sub Curve, при этом кривая обрежется в точке перемещения.
Еще попробуйте вот этот скрипт здесь была нерабочая ссылка для разметки кривой по длине



От модератора Поскольку информация на оффсайте была изменена, последняя ссылка уже не актуальна. Ссылка на Оффсайт http://wiki.mcneel.com/homepage , а там ищите сами.

[наташа25]

Девочки здравствуйте! Я только начинаю изучать эту программу.И вот у меня такая проблемма. Пропали все панельки инструментов. Как их восстановить? Может у кого то такое было. Помогите пожалуйста!!!

[Кадрен]

Пропали все панельки инструментов. Как их восстановить? Может у кого то такое было. Помогите пожалуйста!!!

http://club.season.ru/index.php?s=&sho...st&p=242735
