Кадрен Опубликовано 28 сентября, 2010 Автор Поделиться Опубликовано 28 сентября, 2010 ИрЧа? дайте ссылочку на файл, а то я уже не помню, где выкладывала. Я проверю. Нельзя объять необъятное, но до чего же хочется.мой сайт. Тренинги по 3д конструированию Ссылка на сообщение Поделиться на другие сайты Поделиться
ИрЧа Опубликовано 30 сентября, 2010 Поделиться Опубликовано 30 сентября, 2010 ИрЧа? дайте ссылочку на файл, а то я уже не помню, где выкладывала. Я проверю. вот ссылочкаскрипт геодезическая кривая Ссылка на сообщение Поделиться на другие сайты Поделиться
Кадрен Опубликовано 30 сентября, 2010 Автор Поделиться Опубликовано 30 сентября, 2010 ИрЧа, файл нужно открыть блокнотом, скопировать текст и поставить на кнопку. Перед тем, как поставить на кнопку, воспользуйтесь макроэдитором для проверки скрипта. Я проверила, ошибок нет. Обратите внимание последняя строчка заканчивается закрывающей скобкой, возможно вы ее не заметили. Нельзя объять необъятное, но до чего же хочется.мой сайт. Тренинги по 3д конструированию Ссылка на сообщение Поделиться на другие сайты Поделиться

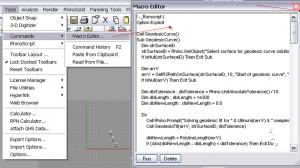

ИрЧа Опубликовано 6 октября, 2010 Поделиться Опубликовано 6 октября, 2010 Кадрен, возможно я что-то не так делаю. Открываю Ваш текстовый файл для скачки (сохранить не получается). Открывается в окне сплошной текст. Я его копирую. Вставляю в редактор РИНО EditScript, мне выдает :"ошибка компиляции..."http://s005.radikal.ru/i211/1010/83/99d318ec87de.jpg Ссылка на сообщение Поделиться на другие сайты Поделиться
Кадрен Опубликовано 6 октября, 2010 Автор Поделиться Опубликовано 6 октября, 2010 ! -_Runscript (Option ExplicitCall GeodesicCurve()Sub GeodesicCurve() Dim strSurfaceID strSurfaceID = Rhino.GetObject("Select surface for geodesic curve solution", 8, True, True) If IsNull(strSurfaceID) Then Exit Sub Dim arrV arrV = GetR2PathOnSurface(strSurfaceID, 10, "Start of geodesic curve", "End of geodesic curve") If IsNull(arrV) Then Exit Sub Dim dblTolerance : dblTolerance = Rhino.UnitAbsoluteTolerance() / 10 Dim dblLength : dblLength = 1e300 Dim dblNewLength : dblNewLength = 0.0 Do Call Rhino.Prompt("Solving geodesic fit for " & UBound(arrV) & " samples") Call GeodesicFit(arrV, strSurfaceID, dblTolerance) dblNewLength = PolylineLength(arrV) If (Abs(dblNewLength - dblLength) < dblTolerance) Then Exit Do If (UBound(arrV) > 1000) Then Exit Do arrV = SubDividePolyline(arrV) dblLength = dblNewLength Loop Call Rhino.AddPolyline(arrV) Call Rhino.Print("Geodesic curve added with length: " & dblNewLength)End SubSub GeodesicFit(ByRef arrVertices, strSurfaceID, dblTolerance) Dim dblLength dblLength = PolylineLength(arrVertices) Dim dblNewLength Do Call SmoothPolyline(arrVertices) Call ProjectPolyline(arrVertices, strSurfaceID) dblNewLength = PolylineLength(arrVertices) If (Abs(dblNewLength - dblLength) < dblTolerance) Then Exit Do dblLength = dblNewLength LoopEnd SubSub SmoothPolyline(ByRef arrVertices) Dim arrCopy : arrCopy = arrVertices Dim i, j For i = 1 To UBound(arrVertices)-1 For j = 0 To 2 arrVertices(i)(j) = (arrCopy(i-1)(j) + _ arrCopy(i)(j) + _ arrCopy(i+1)(j)) / 3.0 Next NextEnd SubSub ProjectPolyline(ByRef arrVertices, strSurfaceID) Dim arrProjPt, i For i = 1 To UBound(arrVertices)-1 arrProjPt = Rhino.BRepClosestPoint(strSurfaceID, arrVertices(i)) If Not IsNull(arrProjPt) Then arrVertices(i) = arrProjPt(0) End If NextEnd SubFunction GetR2PathOnSurface(strSurfaceID, intSegments, strPrompt1, strPrompt2) GetR2PathOnSurface = Null Dim ptStart, ptEnd ptStart = Rhino.GetPointOnSurface(strSurfaceID, strPrompt1) If IsNull(ptStart) Then Exit Function ptEnd = Rhino.GetPointOnSurface(strSurfaceID, strPrompt2) If IsNull(ptEnd) Then Exit Function If (Rhino.Distance(ptStart, ptEnd) = 0.0) Then Exit Function Dim uvA : uvA = Rhino.SurfaceClosestPoint(strSurfaceID, ptStart) Dim uvB : uvB = Rhino.SurfaceClosestPoint(strSurfaceID, ptEnd) Dim arrV() : ReDim arrV(intSegments) Dim i, t, u, v For i = 0 To intSegments t = i / intSegments u = uvA(0) + t*(uvB(0) - uvA(0)) v = uvA(1) + t*(uvB(1) - uvA(1)) arrV(i) = Rhino.EvaluateSurface(strSurfaceID, Array(u, v)) Next GetR2PathOnSurface = arrVEnd FunctionFunction SubDividePolyline(ByRef arrV) Dim arrSubD() ReDim arrSubD(2 * UBound(arrV)) Dim i For i = 0 To UBound(arrV)-1 'copy the original vertex location arrSubD(i * 2) = arrV(i) 'compute the average of the current vertex and the next one arrSubD(i * 2 + 1) = Array((arrV(i)(0) + arrV(i+1)(0)) / 2.0, _ (arrV(i)(1) + arrV(i+1)(1)) / 2.0, _ (arrV(i)(2) + arrV(i+1)(2)) / 2.0) Next 'copy the last vertex (this is skipped by the loop) arrSubD(UBound(arrSubD)) = arrV(UBound(arrV)) SubDividePolyline = arrSubDEnd FunctionFunction PolylineLength(ByRef arrVertices) PolylineLength = 0.0 Dim i For i = 0 To UBound(arrVertices)-1 PolylineLength = PolylineLength + Rhino.Distance(arrVertices(i), arrVertices(i+1)) NextEnd FunctionGeodesicCurve)Ирча, вот этот код надо скопировать на кнопку. Вы пытаетесь его обработать в редакторе скриптов, а он уже адаптирован под кнопку. Проверять нужно в макроредакторе, а не в редакторе скриптов. Это разные вещи. Нельзя объять необъятное, но до чего же хочется.мой сайт. Тренинги по 3д конструированию Ссылка на сообщение Поделиться на другие сайты Поделиться
ИрЧа Опубликовано 7 октября, 2010 Поделиться Опубликовано 7 октября, 2010 Кадрен, спасибо, в таком виде скрипт читается. Через макроредактор тоже пробывала, результат был тот же. Ссылка на сообщение Поделиться на другие сайты Поделиться
Кадрен Опубликовано 7 октября, 2010 Автор Поделиться Опубликовано 7 октября, 2010 Ирча, на будущее, скрипт, адаптированный на кнопку должен начинаться и заканчиваться так ! -_Runscript (......................................)не путать с макросом.Помните как в математике, сколько открытых скобок, столько и закрытых. Нельзя объять необъятное, но до чего же хочется.мой сайт. Тренинги по 3д конструированию Ссылка на сообщение Поделиться на другие сайты Поделиться

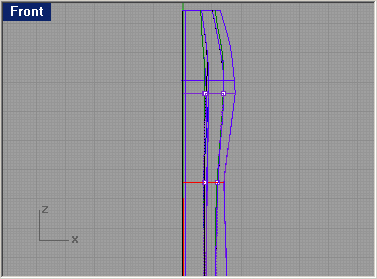

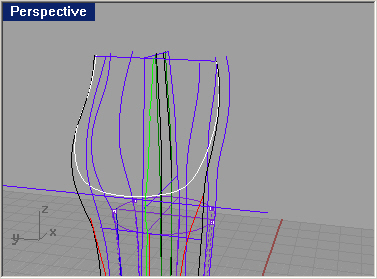

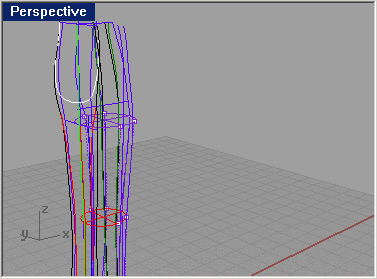

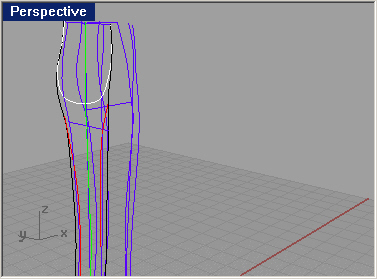

ira0501 Опубликовано 14 октября, 2010 Поделиться Опубликовано 14 октября, 2010 Вот наконец-то докатилась и до брюк. Застряла.Обводку произвела по уроку Мурзилки. Попыталась перевести в трехмерный каркас и все. Почему-то из 9 формообразующих получается-6.Не понятно, куда а и как перемещаются внутренние рельефы(мы затем будем разносить эти линии в пространстве на 1 см. в обе стороны от центральной оси.) Можно разносить наши линии в пространстве и делать трехмерный каркас.. - не совсем доходит.Прошу помощи. Ссылка на сообщение Поделиться на другие сайты Поделиться
Язычница Опубликовано 15 октября, 2010 Поделиться Опубликовано 15 октября, 2010 Они перемещаются во фронтальном окне в бок (кнаружи) от оси симметрии на 1 см, это сразу и будет их окончательный вид а это не слишком??))) Ссылка на сообщение Поделиться на другие сайты Поделиться
Granny Опубликовано 15 октября, 2010 Поделиться Опубликовано 15 октября, 2010 .Прошу помощи.Может риновский файл загрузите, а то как то не совсем понятен вопрос. Ссылка на сообщение Поделиться на другие сайты Поделиться

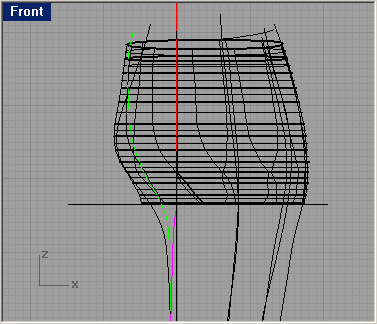

ira0501 Опубликовано 8 ноября, 2010 Поделиться Опубликовано 8 ноября, 2010 Бьюсь, бьюсь, а найти правильное положение внутренних рельефов все равно не могу. Двигаю и во фронте , и в боковом. Не выходит. Может, что нибудь подскажите?. Ссылка на сообщение Поделиться на другие сайты Поделиться
ira0501 Опубликовано 9 ноября, 2010 Поделиться Опубликовано 9 ноября, 2010 Вот тупая. Не прошло и недели. ПОНЯЛА!Что когда смотрела на рисунки по построению брюк, задние и передние рельефы на перспективе виделись, как линии на переднем плане. Вот и застопорилась, искала эти линии. Ссылка на сообщение Поделиться на другие сайты Поделиться
Nafanya75 Опубликовано 12 декабря, 2010 Поделиться Опубликовано 12 декабря, 2010 Здравствуйте всем!У меня давно была мечта строить выкройки на комьютере. А тут такая вещь уникальная. ХОЧУ ХОЧУ ХОЧУ Только объясните мне, пожалуйста, где вы программку Рино скачиваете? Ссылка на сообщение Поделиться на другие сайты Поделиться
Natamoda Опубликовано 12 декабря, 2010 Поделиться Опубликовано 12 декабря, 2010 где вы программку Рино скачиваете?Почитайте эту тему от начала до конца.В ней задавали всевозможные вопросы новички.Вопросы взлома и вареза на форуме не обсуждаются. Мой блог 3Д лекала дистанционно Ссылка на сообщение Поделиться на другие сайты Поделиться
Husa Опубликовано 27 ноября, 2011 Поделиться Опубликовано 27 ноября, 2011 Давно смотрю и хочу построить манекен методом контрольных точек из цилиндрической заготовки.http://club.season.ru/index.php?showtopic=...mp;#entry215253 Только вот сама цилиндрическая заготовка у меня не получается. Точки окружностей и вертикальных прямых не сцепляются никак...Может дело в настройках? Ссылка на сообщение Поделиться на другие сайты Поделиться
Granny Опубликовано 5 декабря, 2011 Поделиться Опубликовано 5 декабря, 2011 Давно смотрю и хочу построить манекен методом контрольных точек из цилиндрической заготовки.http://club.season.ru/index.php?showtopic=...mp;#entry215253 Только вот сама цилиндрическая заготовка у меня не получается. Точки окружностей и вертикальных прямых не сцепляются никак...Может дело в настройках?Эта методика у нас как- то не прижилась. Ссылка на сообщение Поделиться на другие сайты Поделиться
Кадрен Опубликовано 23 января, 2013 Автор Поделиться Опубликовано 23 января, 2013 Тема закрыта. Смотрите актуальные темы. Нельзя объять необъятное, но до чего же хочется.мой сайт. Тренинги по 3д конструированию Ссылка на сообщение Поделиться на другие сайты Поделиться
