Обсуждаем "Grafis"

[Лапас]

8 минут назад, Tatsiana сказал:

Так не проходит

А Вы это в Проводнике делаете? Надо именно в нем)

Еще - может,  нужные файлы в  новую папку скопировать и там уже переименовать?

Изменено 5 февраля, 2021 пользователем Лапас

[Tatsiana]

4 минуты назад, Лапас сказал:

А Вы это в Проводнике делаете? Надо именно в нем)

Расширение не меняется

[sesubot]

5 минут назад, Tatsiana сказал:

Наверное, проще в техподдержку обратиться в кадрус

У Вас наверное что то с правами пользователя на компьютере ,попробуйте запустить графис от имени администратора

[sesubot]

Либо сохранить файл PLO в другую папку ,например "мои документы"

[Tatsiana]

16 минут назад, sesubot сказал:

Еще как вариант. В окне ввода имени файла при сохранении в файл для плоттера в строке тип файлов выберите "все файлы" а в строке имя файла введите нужное вам имя ,после него точку и PLT

В 11 версии так получилось.Спасибо.

[Tatsiana]

4 минуты назад, sesubot сказал:

У Вас наверное что то с правами пользователя на компьютере ,попробуйте запустить графис от имени администратора

Да, попробую. Спасибо

[Anutk]

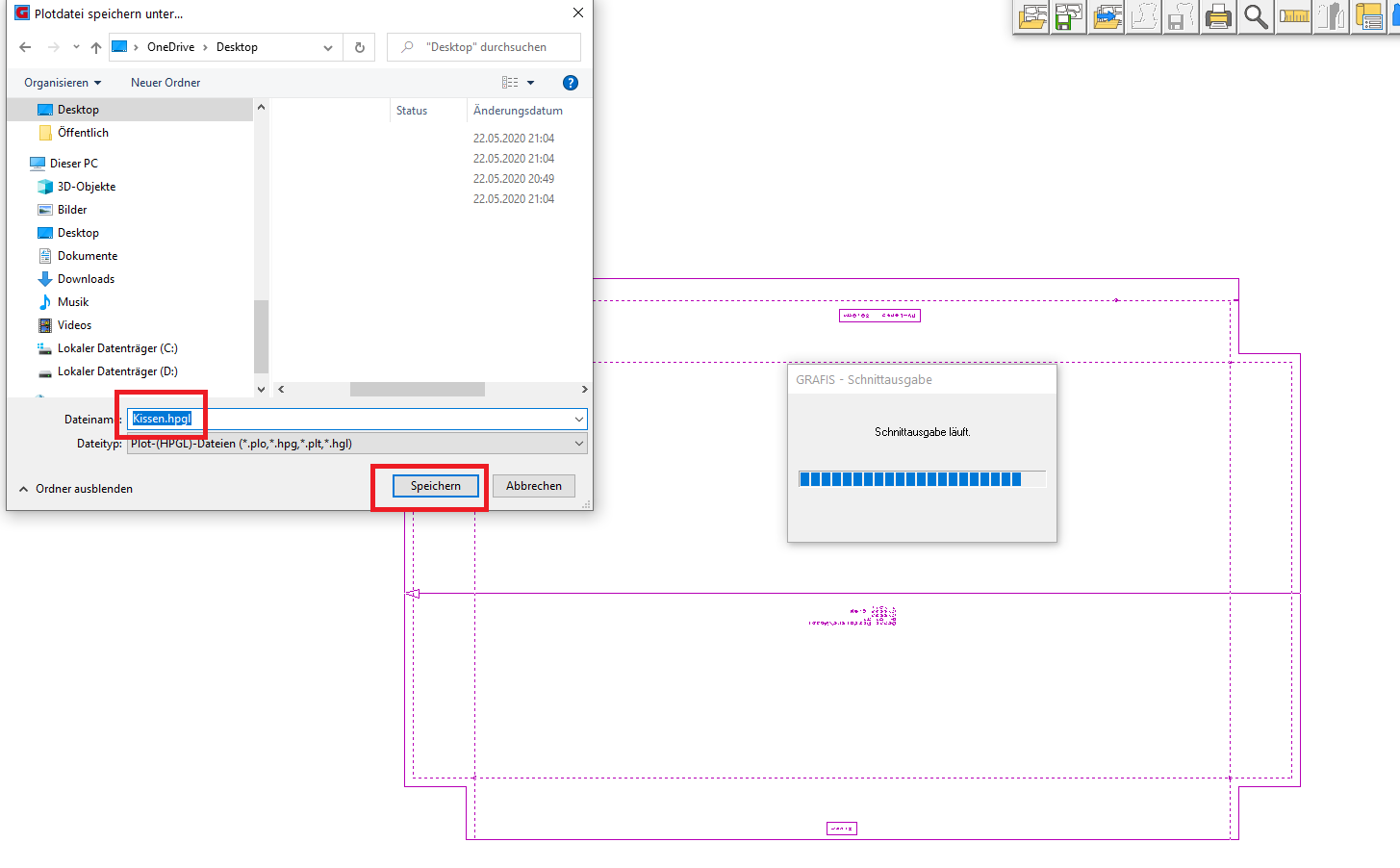

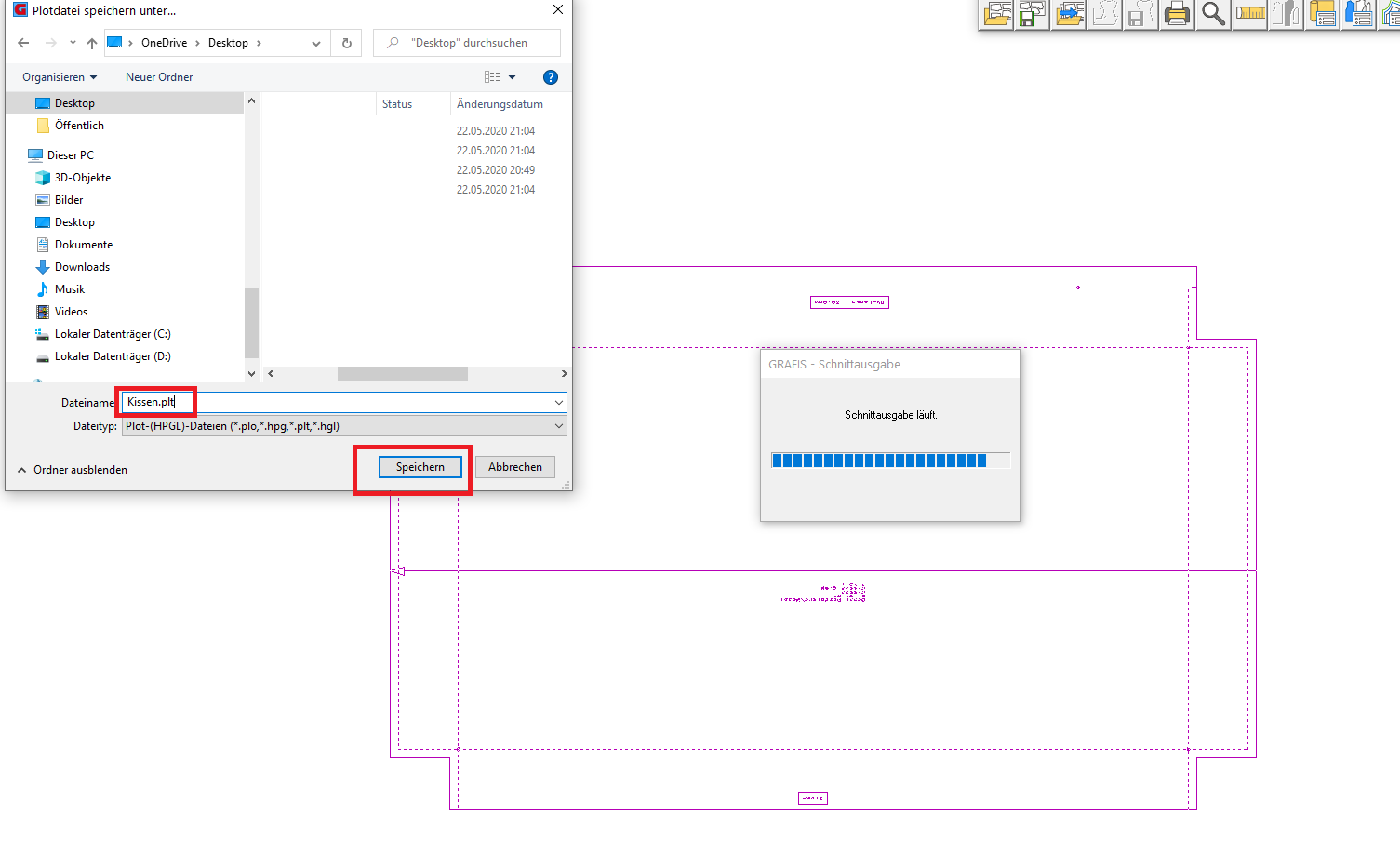

Можно сохранить как файл с расширением *.plt или *.hpgl

1.

2.

3.

4. или

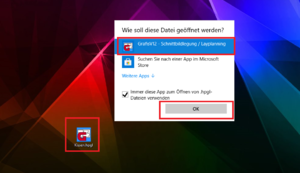

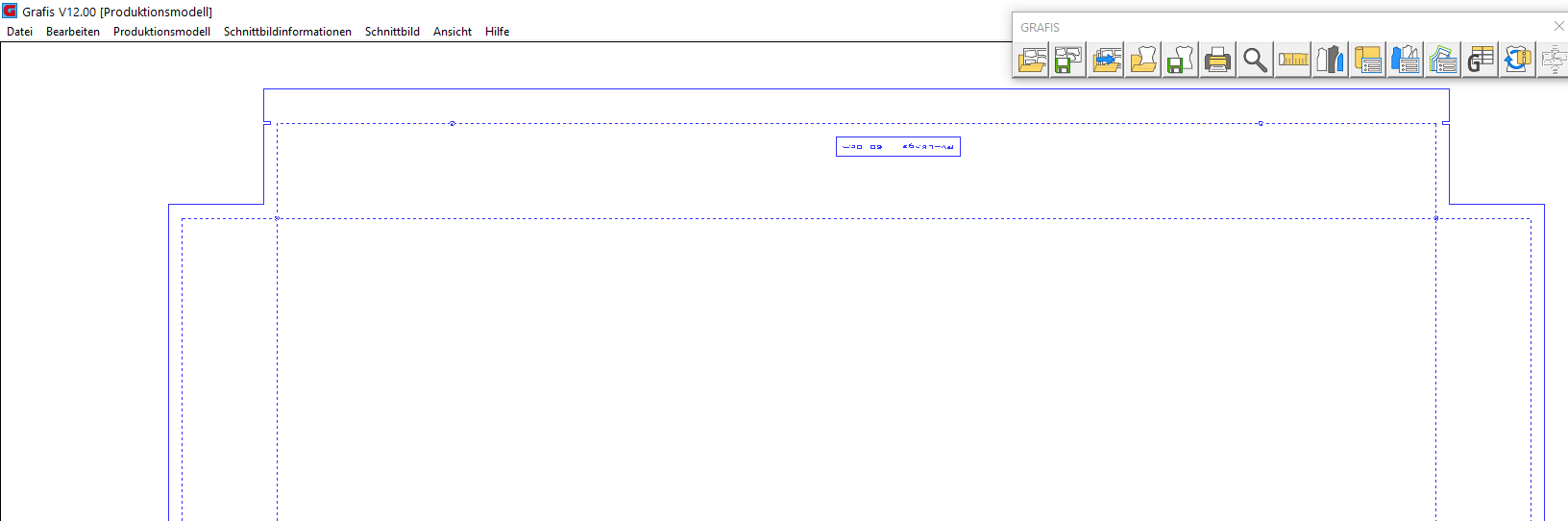

5. Этот файл можно открыть в раскладке и оттуда же напечатать



[Taniy]

04.02.2021 в 15:46, Anutk сказал:

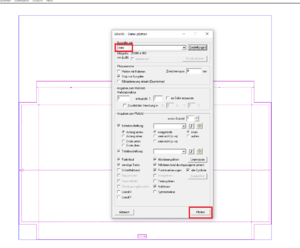

1. Выбираем принтер и формат печати, показываем, что печатать

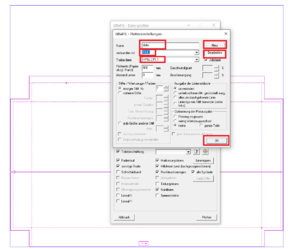

2. Устанавливаем печать в рамке, нажимаем на опции печати

3. Устанавливаем размер рамки, и если нужно, говорим, чтобы при выводе на печать принтер спрашивал, нужно ли печатать показываемую страничку



4. Результат

Anutk, спасибо вам огромное!!! Вы меня опять спасаете! Обидно только, что это меню я вдоль и поперек облазила, но думала, что эти настройки относится к контурам лекал. Может вы и по нанесению логотипа подскажете? Как добавить через Графис, чтобы при печати и на обычном принтере А4 и на плоттере было видно.

[Taniy]

04.02.2021 в 14:54, Лапас сказал:

О, коллега!))

Несколько дней назад тоже искала такие возможности, поделюсь опытом.

 Я работаю в JULIVI. Здесь при непосредственной печати на принтере есть рамки и номера. Но при сохранении в файл - ни номеров, ни рамок!((  Поэтому:

- создавала файл pdf целого, большого листа (при этом старалась сделать этот лист с лекалами кратным по размеру А4);

-  скачала программу Foxit pdf ( она платная, но есть бесплатные 14 дней);

- и уже в ней разбила на А4 с метками

 Не нашла как увеличить размер шрифта номеров страниц((   И странноватая нумерация((

Потом нашла программу PDF-XChange. Здесь уже удобнее нумерация.

Деление на листы с рамкой я не нашла. У меня это было разовое мероприятие, поэтому платные программы я не рассматривала.

Удачи!



Спасибо, что не остались в стороне!

[Anutk]

1 час назад, Taniy сказал:

Anutk, спасибо вам огромное!!! Вы меня опять спасаете! Обидно только, что это меню я вдоль и поперек облазила, но думала, что эти настройки относится к контурам лекал. Может вы и по нанесению логотипа подскажете? Как добавить через Графис, чтобы при печати и на обычном принтере А4 и на плоттере было видно.

Пожалуйста :) С логотипами я не работала. Если у вас 12 версия графиса, пришлите мне логотип, я покручу, может что-то придумаю. Я знаю, что в 12 версии работа с логотипами упростилась. Если версия ниже, то к сожалению проверить не смогу

[Taniy]

30 минут назад, Anutk сказал:

Пожалуйста :) С логотипами я не работала. Если у вас 12 версия графиса, пришлите мне логотип, я покручу, может что-то придумаю. Я знаю, что в 12 версии работа с логотипами упростилась. Если версия ниже, то к сожалению проверить не смогу

К сожалению 11я только. Пробовала через "загрузить новый рисунок"? Я перевела в cdr, ai, tif, pdf, dxf, jpg, png и все попробовала:). Графис дает добавить tif,  jpg, png. Проверить я могу только в Кореле, но там логотип исчезает. Наверное, я опять какой-то ньюанс не учла.



sesubot сказал:

Для вывода на плоттер логотип должен быть в векторном формате,если растр, то вывести не получится (можете оцифровать свой рисунок в кореле),а если выводить на обычный принтер ,то рисунок напечатается.

[Anutk]

если у вас 11 версия, я к сожалению даже попробовать поискать причину не смогу, не на чем. Пропробуйте спросить у кадрус, должна же у них быть техподдержка.

[sesubot]

Если 11 от рутрекекера ,обращаться в кадрус смысла нет.Еще граблей огребете.Логотип в HPGL (.PLO,PLT) прилепить можно ,но скорее как контур без "заливки" .Я Вам  вопрос задавал в чем смысл вывода логотипа на плоттер ? Если на бумагу ,то зачем ?

[Taniy]

12 часов назад, sesubot сказал:

Если 11 от рутрекекера ,обращаться в кадрус смысла нет.Еще граблей огребете.Логотип в HPGL (.PLO,PLT) прилепить можно ,но скорее как контур без "заливки" .Я Вам  вопрос задавал в чем смысл вывода логотипа на плоттер ? Если на бумагу ,то зачем ?

Графис ломаный ), естественно в кадрус обращаться я не буду. О смысле: у меня заказчик просит два варианта лекал (для интернет магазина-продажа готовых выкроек): в формате А4 и для плоттерной резки. Для подтверждения авторства хочет везде свой логотип ( чтобы лишний раз не распространялись ). На сколько это помогает- другой вопрос. У меня есть задача, я ее пытаюсь решить ) А как логотип в HPGL (.PLO,PLT) перевести? а потом в графис закинуть, через импорт?

[driftrboy]

Добрый день! Подскажите, есть файл plt раскладка. нужно из него сделать градацию размеров. Возможно ли это и, если да, то как это сделать?

Изменено 7 февраля, 2021 пользователем driftrboy

[Taniy]

2 часа назад, driftrboy сказал:

Добрый день! Подскажите, есть файл plt раскладка. нужно из него сделать градацию размеров. Возможно ли это и, если да, то как это сделать?

23.12.2020 в 10:10, Anutk сказал:

Можно открыть *.plt в кореле, сохранить как *. dxf. Потом импортировать в графис (импортируется раскладка в 1деталь). Из раскладки выделить детали переносом. Затем можно градировать по точкам или сделать

такую же конструкцию в графисе.

Мне уже отвечали по этой теме на 36 странице. Почитайте там.

[sesubot]

06.02.2021 в 11:26, Taniy сказал:

Графис ломаный ), естественно в кадрус обращаться я не буду. О смысле: у меня заказчик просит два варианта лекал (для интернет магазина-продажа готовых выкроек): в формате А4 и для плоттерной резки. Для подтверждения авторства хочет везде свой логотип ( чтобы лишний раз не распространялись ). На сколько это помогает- другой вопрос. У меня есть задача, я ее пытаюсь решить ) А как логотип в HPGL (.PLO,PLT) перевести? а потом в графис закинуть, через импорт?

Самый легкий путь логотип оцифровать в кореле ,там же и нанести,в графисе можно ,но муторно.По поводу оцифровки я предлагал...

[Taniy]

18 часов назад, sesubot сказал:

Самый легкий путь логотип оцифровать в кореле ,там же и нанести,в графисе можно ,но муторно.По поводу оцифровки я предлагал...

В кореле  логотип и без оцифровки добавляется. И при экспорте в PDF все читается. Я так и сделала.  Но это долго, особенно, в  разбитом на А4 варианте. В этом пазле еще подогнать логотип на нужное место и на правильный лист.  А для плоттера plo, plt без логотипа все ровно. Опять если только в pdf переводить, но я боюсь, не будет ли искажений...Все таки, если есть возможность, напишите поподробнее, как добавить лого из Графис, пожалуйста.

[Dmitrii]

06.02.2021 в 11:26, Taniy сказал:

Графис ломаный ), естественно в кадрус обращаться я не буду.

Ничего удивительного. 12 русифицированная версия стоит 9800 евро. Это официальная цена.

[Natalitsa]

За такие мани можно недвижимость купить и сдавать в аренду)

[sesubot]

09.02.2021 в 18:37, Taniy сказал:

В кореле  логотип и без оцифровки добавляется. И при экспорте в PDF все читается. Я так и сделала.  Но это долго, особенно, в  разбитом на А4 варианте. В этом пазле еще подогнать логотип на нужное место и на правильный лист.  А для плоттера plo, plt без логотипа все ровно. Опять если только в pdf переводить, но я боюсь, не будет ли искажений...Все таки, если есть возможность, напишите поподробнее, как добавить лого из Графис, пожалуйста.

Если еще интересно ,то мне удалось создать подобие логотипа в графисе

[Ulitkafast]

Очень интересно!

[sesubot]

Проверил на раскладке...

[Ulitkafast]

Поделитесь, пожалуйста, как удалось загрузить логотип на лекала?

[sesubot]

9 часов назад, Ulitkafast сказал:

Поделитесь, пожалуйста, как удалось загрузить логотип на лекала?

Позже объясню.Сейчас мало времени
