Построим вместе к 5-летнему юбилею темы!


Рекомендуемые сообщения

Закрепленное сообщение

http://i99.fastpic.ru/big/2018/0304/f2/a239c029f74cef110b8575f28bb621f2.gif
Друзья, 22 ноября 2012 года Тамара Гарагаш ( Гаспар) впервые показала и рассказала как строить манекен из одного из примитивов T- Splinе.
За это время было перепробовано много способов построения из различных примитивов . Предлагаю всем желающим, в преддверии 5 летнего юбилея, построить свой манекен из примитива . А какого и как , я покажу в своем фильме. Строить, на мой взгляд, быстро, удобно. Устроим такой 3 D флешмоб.



22 Ноября 2017 года Отмечаем Юбилей!

Участники: annuchka, алешка, Pechenka, TMez,9925 KoRtNi, Fly56 *Irina vadsura RybaGalina N,Сания Магизова,liccora ,сан, Linka,oxxa,FashionFan, Маня, Svetok, zhanart,AnnaKost, Hola
primrose Olga1903 NATуся Data ira050175 wera Bubl-Gum tvo Рыжая кошка

Новости флешмобаpost-11106-1505705419_thumb.jpg В Октябре мы все сможем увидеть совместное Проектирование Гаспар Milo Pavelina Плаща Чарльза Джеймса
10 сентября 2017 года разослан фильм первым участникам . Построили манекен стана: Pechenka 1 , Pechenka2 annuchka,liccoraсан,*Irina,Кадрен, алешкаvadsura,Ryba Fly56 Сания Магизова,oxxa,9925,Linka,KoRtN,AnnaKost, Hola,TMez,9925(2) Data *Irina FashionFan liccora NATуся Bubl-Gum tvo



построили рукава: Pechenka Linka Ryba сан AnnaKost9925TMezСания Магизова Pechenka2 Hola oxxa Fly56 9925(2)KoRtNi *Irina FashionFanliccora алешка Svetok NATуся Data Капюшон от охха
Построение Т-сплайн поверхности от Fly56 TMez Кадрен HolaAnna Kost Ollya lily-56

Шаблоны Natamoda Аliona:1 2 3 4 5 6Платье ЦКР на полную фигуру Цкр 2 Сага о Папоротке тут post-11106-1505705035_thumb.jpg Советуем посмотреть фильмы от Гаспар, почитать тему "Т-сплайны для построения манекена" Русская Справка Команд Рино и Т-сплайн МиниУроки: Симметрия 1 2 3 4 Изнанка манекена КомандаPull
Сериал Встреча Джеймса и Гаспар серии 1 2 3
Принимает участие Гаспар Подарки для участвующих и дошедших до финиша от Natamoda : фильм, как из построенного по учебному фильму манекена, сделать шаблон и использовать его на другие фигуры.Думаю взять манекен участника-новичка и натянуть на другую фигуру, специально возьму фигуру отличную и по осанке и по габаритам lily-56 : построение области груди при полном облегании сплайна



Изменено пользователем Natamoda
Ссылка на сообщение
Поделиться на другие сайты

Добрый вечер! Домучала я свои рукава. Процесс тормозился только "благодаря"плохому знанию всех опций и команд.
Спасибо большое, TMez, Natamoda, Грушенька и все остальные за помощь.




Ссылка на сообщение
Поделиться на другие сайты

Linka, манипулятор маштабирования используется для этого. Просто ужмите слегка по обоим наравлениям.
Линию можно нарисовать тем инструментом, который вам удобен. Важно потом отредакттровать эту кривую до нужного вам количества и расположения точек



Развертка поверхности и сети полученной из этой плверхности слегка различаются, по моему опыту.

Изменено пользователем Гаспар
Ссылка на сообщение
Поделиться на другие сайты

Кадрен , а не могли бы Вы снять фильм как создаете такую анимацию

Фильм, как я создаю анимацию можно посмотреть и скачать по

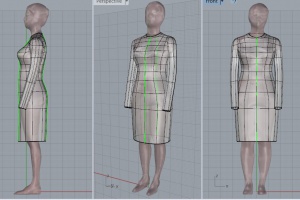

А к флэшмобу здесь относится манекен, построенный в т-сплайне.

Нельзя объять необъятное, но до чего же хочется.

мой сайт.

Тренинги по 3д конструированию

Ссылка на сообщение
Поделиться на другие сайты

Кадрен , спасибо, что откликнулись на просьбу! очень подробно и все ясно.
Кадрен ,а как Вы рассчитываете прибавки?
еще при прочтение у меня появился вопрос к Фросе и Алионе: почему вы отводите руки в стороны только по горизонтали. Фросю понять могу, показ идет на плоскости.
В Рино как и в КЛО мы можем сделать поворот руки вверх на Профильном виде. При этом можно увидеть натяжение спинки, рукава и как сработает прибавка по груди и по объему рукава.Все -таки, такое движение руки более естественно для человека.



Потом еще о разворачивание сети. Насколько мне помнится почему я не стала так разворачивать: лекала получались не те по размерам, что исходные в рино.

Изменено пользователем Грушенька
Ссылка на сообщение
Поделиться на другие сайты

Фильм, как я создаю анимацию

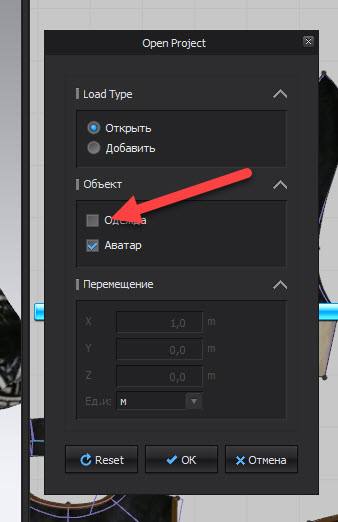

У меня сохраняется одежда в проекте с анимацией. Посмотрите, может, где какая галочка не стоит?

Мой блог



3Д лекала дистанционно

Ссылка на сообщение
Поделиться на другие сайты

Уважаемы друзья, давайте не будем уходить от заявленного этапа: Прибавки в 3Д
еще раз прошу не надо все смешивать !!!!

Изменено пользователем Грушенька
Ссылка на сообщение
Поделиться на другие сайты

давайте не будем уходить от заявленного этапа: Прибавки в 3Д

Не будем
Мне сложно вникать в рассуждения о математическом расчёте прибавок на свободу облегания.
Привыкла делать на глаз , смотрю в 3Д, сравниваю по воображению, как это должно выглядеть в жизни (смотрю картинки готовых изделий в сети), (Сказывается гуманитарное образование, сложно в голове представить удвоенный синус...)
Сейчас технологии позволяют смоделировать поведение в динамике. Если что не устраивает, подправить в лекалах и ещё раз проверить...
Вот проверила в динамике пальто.
http://www.picshare.ru/uploads/171013/l8Utj9M3RQ.gif
Пришлось чуть даже расширить, чтобы не было напряжения при подъёме рук. Слегка повысила глубину проймы (ещё хотелось бы повысить, но нужно, чтобы помещались рукава нижней одежды) Всё делала на глаз. По большому счёту хотелось бы и расширить рукав, но клиентка не захотела широкий рукав.
Проверила пост фактум размер рукава на уровне проймы 41см, обхват руки 32см. То есть свобода рукава для пальто достаточная, если исходить из общих рекомендаций...
Размер груди 50, ширина пальто на уровне проймы 62,5см (половина фигуры) ОГО!!!
Вот не смогла бы я работать над силуэтом, если бы заранее определила бы для себя рамки в сантиметрах...
Гораздо нагляднее идти в обратном направлении. Создать нужный силуэт, а потом сверяться с прибавками.
Силуэт пальто чуть подкорректировала по принту, чтобы линия низа была параллельна рисунку.
Развёртку покажу позже, когда будет этап развёрток во флешмобе.

Мой блог



3Д лекала дистанционно

Ссылка на сообщение
Поделиться на другие сайты

Я тоже сначала создаю силуэт и потом промеряю и не достающее или избыток корректирую.

Изменено пользователем Грушенька
Ссылка на сообщение
Поделиться на другие сайты

То же пальто, но в профиль
http://www.picshare.ru/uploads/171013/OqgMVAol0O.gif



По поводу рук. Я предпочитаю строить подвижные руки или по скану с опущенными руками или по фотографиям тоже с опущенными руками.
Почему? Потому что с опущенными руками есть изгиб в локте, а когда мы поднимаем руки, изгиб в локте исчезает, причём и во фронтальном и профильном видах. Для построения ( и особенно для развёртки) рукава выпрямленная рука удобней, но обычно человек меряет вещи с опущенными руками, и вся посадка во всей красе проявляется в этом положении. Клиент , для проверки удобства поднимает руки, но заломы с поднятыми руками неизбежны, поэтому проверяем только возможность подъёма, посадку при этом не оцениваем)
Мне кается, что те, кто работает с наколками, тоже не задумываются в процессе, какие прибавки на свободу получаются, оценивают только форму, силуэт. Если нужно создать пальто, то надевают на манекен пакет нижней одежды и накалывают на него.

Мой блог



3Д лекала дистанционно

Ссылка на сообщение
Поделиться на другие сайты


По поводу рук. Я предпочитаю строить подвижные руки или по скану с опущенными руками или по фотографиям тоже с опущенными руками.
Почему? Потому что с опущенными руками есть изгиб в локте, а когда мы поднимаем руки, изгиб в локте исчезает, причём и во фронтальном и профильном видах. Для построения ( и особенно для развёртки) рукава выпрямленная рука удобней, но обычно человек меряет вещи с опущенными руками, и вся посадка во всей красе проявляется в этом положении. Клиент , для проверки удобства поднимает руки, но заломы с поднятыми руками неизбежны, поэтому проверяем только возможность подъёма, посадку при этом не оцениваем)

Теперь, думаю, будет понятно, почему мы советовали строить рукав по естественно опущенной вниз руке.
Ссылка на сообщение
Поделиться на другие сайты

По поводу прибавок. Я тоже сначала делаю форму, потом начинаю промерять и задумываться о прибавках. Но, чтоб задумываться не просто о вечном:), мне нужна некоторая модель, схема, на которую будет опираться мое воображение.
Про синусы уже написала: они не нужны:), все можно прикинуть визуально, но с ними можно прикинуть не рисуя.



И еще. Может быть модераторы перенесут дискуссию о развертках в уместное место:). А то мне хочется вставить свои 5 копеек, но после призывов не засорять тему, с которыми согласна, не могу:)))

Ссылка на сообщение
Поделиться на другие сайты

Про синусы уже написала: они не нужны:)

Это ж я фигурально (Красивое словосочетание! Мне очень понравилось!). Относится ко всем рассуждениям на тему математического расчёта прибавок. Думаю, зависит от склада ума (или от задач, типа промышленного конструирования). Одним проще через формулы, а другим через визуальную картинку.

Мой блог



3Д лекала дистанционно

Ссылка на сообщение
Поделиться на другие сайты

А то мне хочется вставить свои 5 копеек, но после призывов не засорять тему, с которыми согласна, не могу:)))

А давайте свои копейки побережём для следующего этапа... У самой этих копеек накопилось...
С самого начала флешмоб ограничивался построением манекена. Но разве нас можно удержать в заявленных рамках? Остаётся попытаться себя сдерживать хотя бы на этапы. Это сложно, по себе знаю... (К сожалению, движок сайта не позволяет группировать посты по этапам в пределах одной темы - они располагаются по дате публикации-, только переносить в другую или новую тему)

Мой блог



3Д лекала дистанционно

Ссылка на сообщение
Поделиться на другие сайты

Я извиняюсь, опять со "своими баранами" пришла. Интересный и нужный вопрос подняли, про свободу движения, прибавки... Скажу наперед, пока все свои исследования проводила в диапазоне легкой одежды (платья, блузки). Часто во время езды в общественном транспорте наблюдаю как выглядит одежда на людях, держащихся за поручни... и представляю себе как выглядит это в 3Д. Ну еще плюс к тому рассматриваю плоскостные лекала рукавов и сравниваю их с развертками. Реально не проектирую рукава с возможностью поднять руки вертикально и чтобы талия при этом не поехала вверх:), это будет на мой взгляд, мешковато, и честно признаться, не хватаюсь за верхние поручни, высоко мне. Однако свободу движения люблю, как же без нее.
Для себя выработала такую схему: комфорт без потери эстетики - отвод рукава на 20 градусов в фас и 10 градусов в профиль. Распределить дополнительно появившуюся ткань мы можем по-разному: распределить на стан и рукав или все запихнуть в рукав - это зависит от модели и личных предпочтений.

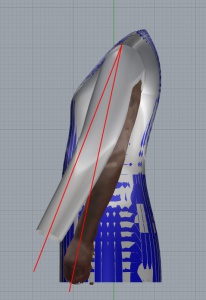

Тут схематично набросала:

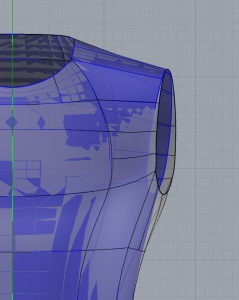

3 градуса на отвод проймы (у меня примерно получается 0,6 см прибавки ткани в районе переднего угла подмышки), при этом выраженной папоротки не получится.



Остальные 17 градусов от вертикали в фас и 10 в профиль - отвод рукава.
Если нужна аккуратная папоротка, то тогда 5 градусов в пройму (уже получится 1 сантиметр в райне угла подмышки), 15 - в рукав. Такой вариант хорош для регланов и ЦКР ,здесь сокращен окат рукава, и при этом дополнительно нужно расширить пройму, уплощая конструкцию.

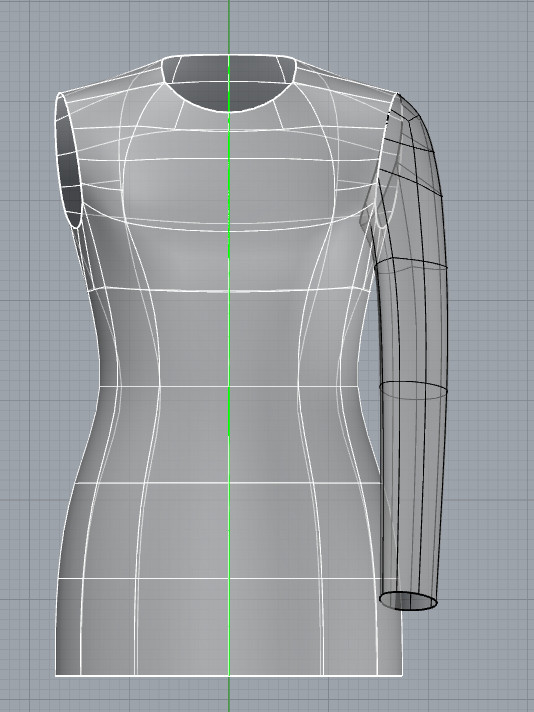

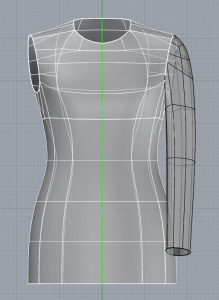

Повторюсь, это без потери эстетики, для наглядности здесь 3 градуса отвод проймы:



Если хочется втачной рукав с оформленной головкой, но с удобствами, то проделываю тоже самое только не уменьшая окат:



Добавление еще дополнительно по 5 градусов в фас и в профиль (т. е. 25 и 15 градусов) дает уже значительную свободу движения, для наглядности можно посмотреть тут, в носке проверено - удобно.

Изменено пользователем annuchka

Unusquisque sua noverit ire via

моя тема

Ссылка на сообщение
Поделиться на другие сайты


И еще. Может быть модераторы перенесут дискуссию о развертках в уместное место:). А то мне хочется вставить свои 5 копеек, но после призывов не засорять тему, с которыми согласна, не могу:)))

Предлагаю перенести в тему " Т-сплайны для построения манекена, new: шаблоны в т-сплайнах"
Ссылка на сообщение
Поделиться на другие сайты

Если хочется втачной рукав с оформленной головкой, но с удобствами, то проделываю тоже самое только не уменьшая окат:

Интересные рассуждения.
А как смотрится отвесный рукав на примерке с опущенными руками, если вы проектировали на отведённую вперёд руку? Посадка не страдает?

Мой блог



3Д лекала дистанционно

Ссылка на сообщение
Поделиться на другие сайты


Интересные рассуждения.
А как смотрится отвесный рукав на примерке с опущенными руками, если вы проектировали на отведённую вперёд руку? Посадка не страдает?

Да, забыла - отвод на втачном рукаве в профиль не делаю.

Unusquisque sua noverit ire via

моя тема

Ссылка на сообщение
Поделиться на другие сайты


Мне кается, что те, кто работает с наколками, тоже не задумываются в процессе, какие прибавки на свободу получаются, оценивают только форму, силуэт. Если нужно создать пальто, то надевают на манекен пакет нижней одежды и накалывают на него.

Да, большой плюс работы с наколками - реальный масштаб. Мне этого очень не хватает. Печатаю каждую свою модель, склеиваю, чтобы видеть в жизни.
Ссылка на сообщение
Поделиться на другие сайты

Предлагаю перенести в тему " Т-сплайны для построения манекена, new: шаблоны в т-сплайнах"

Можно и так сделать, а когда наступит этап развёрток во флешмобе дать ссылку на эти посты. Спасибо!
Выделена отдельная тема по развёрткам, потому что она не ограничивается только т-сплайнами.
Так что не сдерживаем свои желания и высказываемся там без оглядки на флешмоб.

Мой блог



3Д лекала дистанционно

Ссылка на сообщение
Поделиться на другие сайты


еще при прочтение у меня появился вопрос к Фросе и Алионе: почему вы отводите руки в стороны только по горизонтали. Фросю понять могу, показ идет на плоскости.

На самом деле, я заметила три основных движения, которые делают люди, примеряя изделие. Особенно мужчины. Им очень часто важно удобство при движении рук. Движения такие.
1. В стороны. Близко к т-образной позе в моделировании персонажей, только руки чуть пониже.
2. Движение рук вперед до горизонтального положения
3. Движение руки назад, сгиб в локте, чтобы опустить руку в карман.
С мужчинами до смешного доходило. Просто анекдот. "Чтоб удобно и обязательно карманы. Даже можно без застежки".
Ссылка на сообщение
Поделиться на другие сайты

Особенно мужчины. Им очень часто важно удобство при движении рук. Движения такие.

А такие движения делать в куртках или в смокингах тоже?

Мой блог



3Д лекала дистанционно

Ссылка на сообщение
Поделиться на другие сайты


А такие движения делать в куртках или в смокингах тоже?



Именно в куртках обязательно!!!! Видели бы Вы, как мужчины машут руками, как прыгают (слегка) проверяя, не будет ли заваливаться куртка(дубленка) назад!!!
Женщины, по моим наблюдениям, намного более толерантны в вопросах удобства рукава в пользу впечатления "чтоб красиво!"
Смокинги - совсем другая тема, другой набор требований. Но определенное удобство должно быть и в смокингах.

Изменено пользователем Aliona
Ссылка на сообщение
Поделиться на другие сайты

Фильм, как я создаю анимацию можно посмотреть и скачать
Спасибо.
Хочу дополнить, что такого рода анимация может быть создана и из цельного меша...



https://yadi.sk/i/d3EKUSKE3NicCk

Ссылка на сообщение
Поделиться на другие сайты


Женщины, по моим наблюдениям, намного более толерантны в вопросах удобства рукава в пользу впечатления "чтоб красиво!"

Про отношение женщин (не всех, но многих) к удобству.
В 90-е шила себе лично пиджак по лекалам журнала Boutique. Тогда еще были нетоненькие подплечники, довольно широкий (по сегодняшним меркам) рукав, который как бы должен был дать свободу. И папоротки были. В положении "руки вниз" ...красиво!!!!. Но низкая пройма и другие параметры рукава узла рукав-пройма давали очень ограниченное движение.
Однако внешний вид был эффектный, красивущий бархат, хороший прилегающий силуэт. Носили его по очереди с подругой "на мероприятия и по случаю". Подруга вообще не замечала неудобств... сильно ей нравился эффект, который она производила на окружающих, такая вся нарядная:))) Изменено пользователем Aliona
Ссылка на сообщение
Поделиться на другие сайты
