Визуальное моделирование одежды

[Aliona]

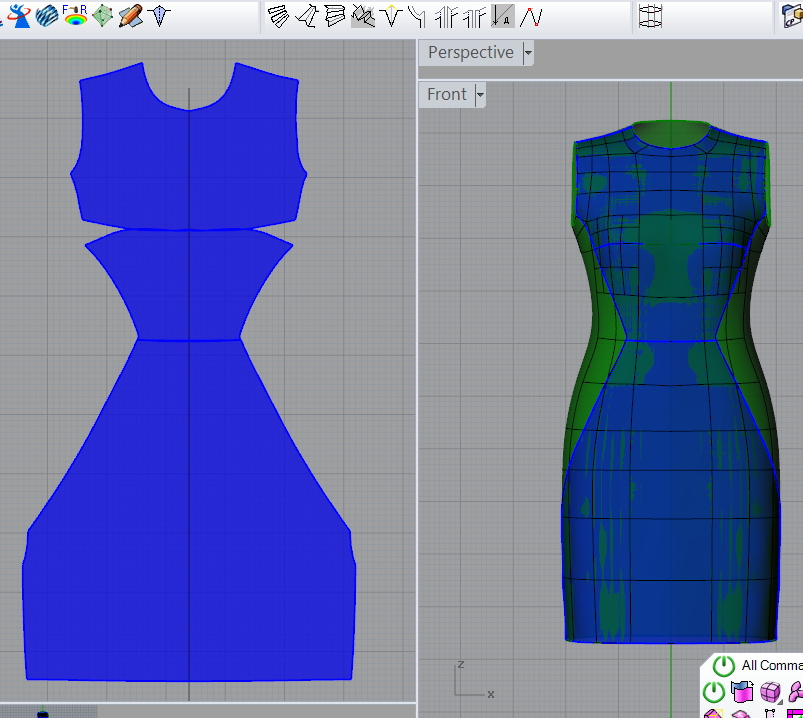

Поверхности передних деталей построила тем же способом.
Быстро, удобно.
Для меня слово "быстро", просто магическое :), дорогого стоит.

Неровности боковых срезов - просто поленилась довести до ума:)

Изменено 24 октября, 2015 пользователем Aliona

[Natamoda]

Вытачки хорошо раскрываются?

[Aliona]

Вытачки хорошо раскрываются?

Я стараюсь рассекать поверхность на части, проводя линии через наиболее выпуклые точки. Потом уже формирую вытачку, объединяя развертки.
Как-то давно отказалась разворачивать, намечая вытачку на поверхности.
Тогда не получилось, больше не пыталась. Изменено 24 октября, 2015 пользователем Aliona

[Aliona]

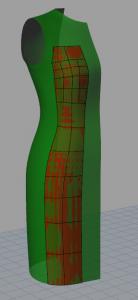

В данном случае просто рассекла изокурвой с т-сплайта, которая проходит точно по самой выпуклой зоне.
Мне такой подход больше всего понравился. Вытачка получается аккуратная.
А потом уже я ее могу моделировать на плоскости. Менять наклон, например

Изменено 24 октября, 2015 пользователем Aliona

[Кадрен]

Использую плагин RhinoResurf и команду построения единой поверхности через кривые.

А чем это отличается от риновской _Patch?

[Aliona]

А чем это отличается от риновской _Patch?

Я плохо знаю патч, практически им не пользовалась.
Но вот попробовала. Настройки по умолчанию.

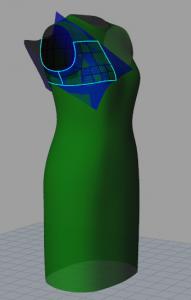

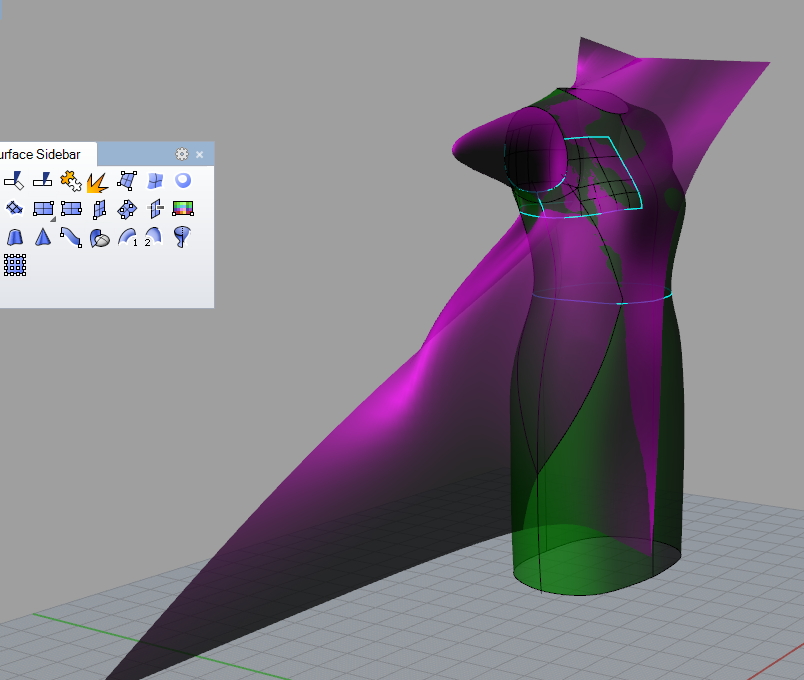

Это патч

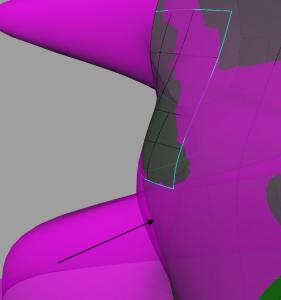

Это RhinoResurf

Для создания поверхности использован один и тот же набор кривых.
Поверхность RhinoResurf плотно лежит на т-сплайне.
Поверхность, созданная патчем , хуже прилегает к т-сплайну.

Возможно, надо регулировать настройки.
В RhinoResurf настройки по умолчанию. Поверхность выстроилась точно.



Хотя, кажется, в патче надо выставить побольше линий по U и V направлениям
Тогда получается хорошее прилегание к т-сплайну.
Похоже, можно обойтись патчем.

Изменено 24 октября, 2015 пользователем Aliona

[Natamoda]

Aliona, огромное спасибо за наводку на этот плагин.
Там огромное количество инструментов, к которым в свою очередь много опций

Много инструментов для быстрого перемещения от сетей к поверхностям и наоборот, что, думаю, очень важно при работе со сканами.
Достаточно большое руководство на английском.
Может, есть где руководство он-лайн, чтобы гугл переводил автоматически?
Очень хочется освоить этот плагин основательно.



Дописано
Вот страница создателей плагина, много роликов.

Изменено 25 октября, 2015 пользователем Natamoda

[Aliona]

Наталья Павловна, зная Ваш тщательный подход к делу , думаю, вскоре станем свидетелями рождения новых способов работы! :)

[Aliona]

Прошу помощи!

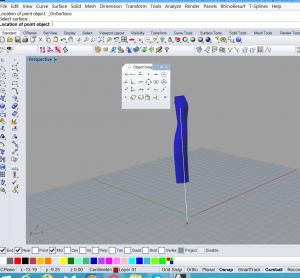

Хочу поставить точку на поверхности или нанести линию на поверхность, но и точка и линия упорно привязываются к координатной сетке.
Не понимаю, где отменить эту привязку к координатной сетке.

Изменено 25 октября, 2015 пользователем Aliona

[Кадрен]

Не понимаю, где отменить эту привязку к координатной сетке.

У вас включена привязка project, отключите.

[Aliona]

Кадрен, спасибо! :)

[Кадрен]

Практическое применение инструмента FlowAlongSrf для снятия размеров обхватов
смотреть

[Кадрен]

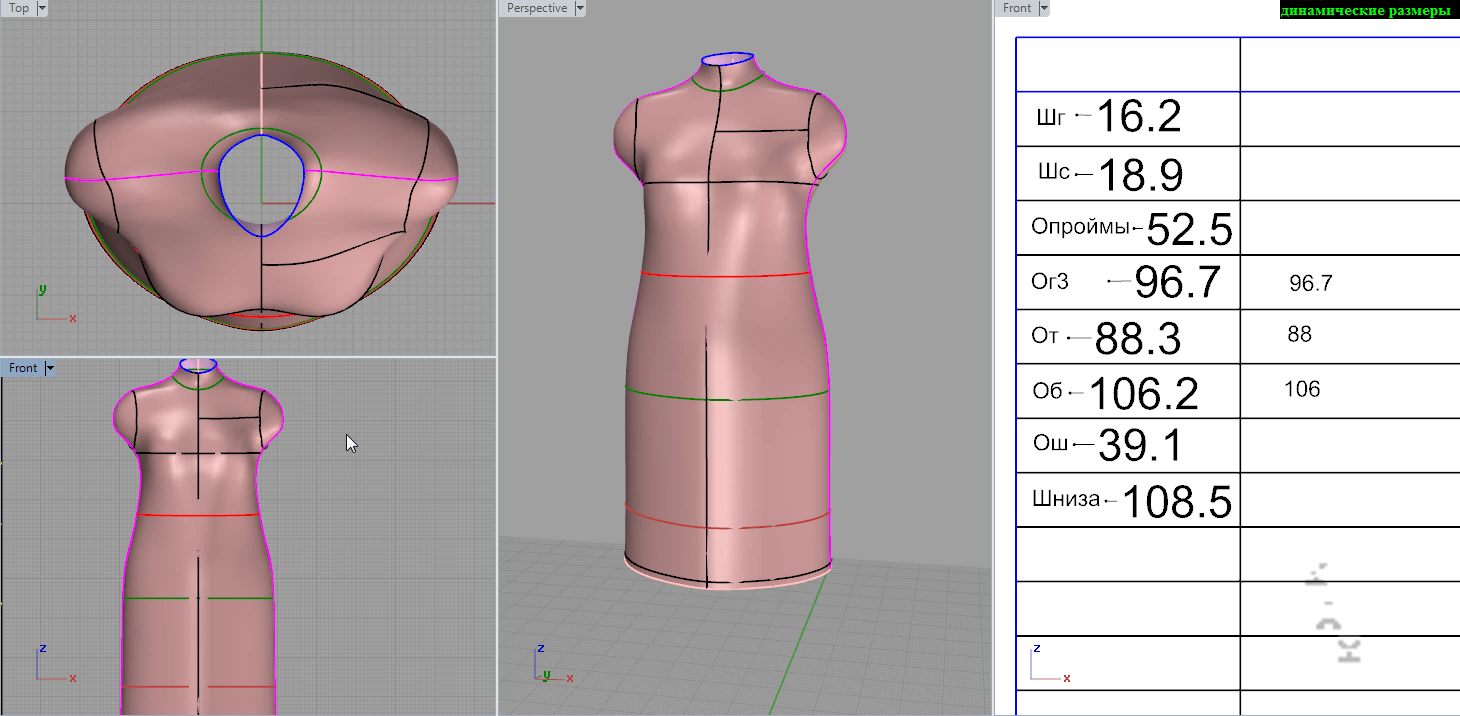

Таблица с динамическими размерами
Смотреть

[TMez]

Кадрен, классно!!! Лукстейлор напоминает)))

[uchenik2]

Здорово! А видео урок по Таблице с динамическими размерами Вы планируете сделать?

[Кадрен]

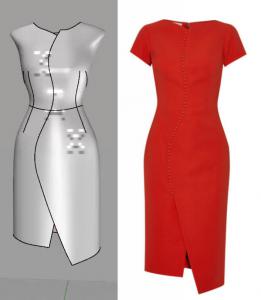

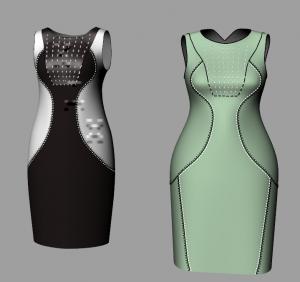

Система сохранения и редактирования модельных линий.
Система была разработана для этого платья

Затем перенесена на другую фигуру.

Поменять дизайн - секундное дело.

Как работает система
Смотреть
В ролике асимметричная фигура. Поэтому пришлось повозиться. Естественно лучше, когда целевая фигура близка к параметрам исходной.
Идея системы в том, что редактирование происходит на плоскости, а изменения в объеме.

[ИрЧа]

Катерина, захватывающие зрелище. А подробности будут?

[Кадрен]

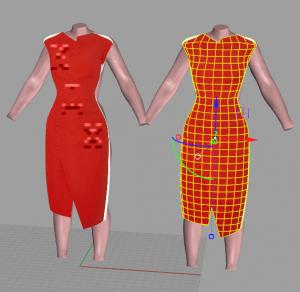

Если найти картинку модели с правильным ракурсом, то можно использовать простую технику нанесения линий на манекен
Картинка при использовании инструмента FlowAlongSrf образует свой манекен, на котором можно нарисовать модельные линии и сразу же адаптировать для данной фигуры

Смотреть



Если есть боковой шов, то поверхность можно перестроить с более выровненной топологией. Тогда текстура ляжет ближе к форме .

[Кадрен]

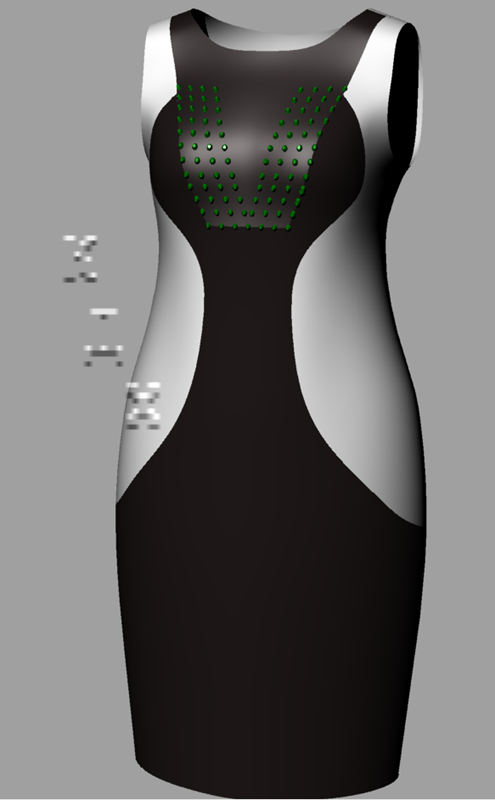

Система была разработана для этого платья

Реализация проекта в моем альбоме
http://club.season.ru/uploads/post/1671/779/post-1671-1448932779_thumb.jpg

[Кадрен]

Дорогие коллеги, поздравляю всех нас с неформальным праздником,

Днем 3 Д'ешника.

Желаю успехов в освоении новых программ, творческого полета, не останавливаться на достигнутом и не забывать, что жизнь есть вне монитора.

Прометей

[arhimed]

...Желаю успехов в освоении новых программ, творческого полета...

Спасибо...
А подарки будут? :)))
...
Шучу.



Небольшой подарок для всех поклонников новой программы КЛО ... выложил тут: http://club.season.ru/index.php?s=&sho...st&p=987217

[Кадрен]

А подарки будут? :)))

А как же...

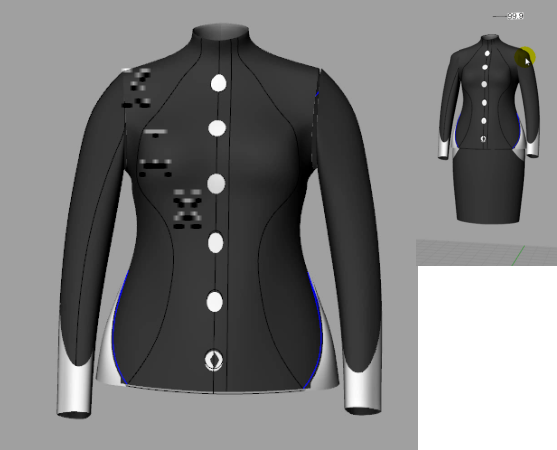

Моделирование жакета
к платью. Сериал.

[Кадрен]

Моделирование жакета к платью. Часть 2.

[Кадрен]

Моделирование жакета к платью. Часть 3.
В этом фильме я показываю, как можно задать прибавки инструментом Smooth

[Кадрен]

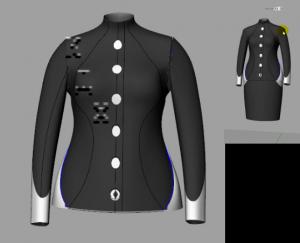

Готово



http://club.season.ru/uploads/post/1671/977/post-1671-1449891977_thumb.jpg
Подробности в альбоме
