Рино- общие вопросы

[Terramusical]

Справка "с мультиками", теперь еще и русифицированная - бесценная помощь.
Граждане, можно вместо новостей читать , оч.позитивно :)))
http://help.rhino-help.com/

Изменено 20 октября, 2013 пользователем ollya

[arhimed]

Только Справка?... А все остальное?...
Рекомендую:
Бесплатно полностью русифицировать Rhino4 (перевод Дмитрия Булка)
http://rhino-help.com/?p=592
Поддерживается возможность переключать языки. Надо сменить язык - выбираем в настройках нужный, перезапуск Рино и "наслаждаемся".
(Совершенно нескромно замечу: и мой след в этом проекте есть...)



Вкратце:
Для русификации Рино (версий 4) нужно чтобы сам Рино поддерживал многоязычность. Все замены текстов прописаны в файле 1045.xml (это польский номер) или 1049.xml (это русский). Эти *.xml надо расположить в папке C:\Program Files\Rhinoceros 4.0\System\Languages, тогда в окне выбора языков можно их выбирать.
Если открыть файл 1045.xml с помощью блокнота, можно посмотреть все строки перевода. Их более 20000!!! И убедится, что переведены не только меню, а также все, что можно было...
Для того чтобы справка работала она должна быть на своем месте.
Если у Вас даже не многоязычная версия 4, то нужно просто положить справку в папку C:\Program Files\Rhinoceros 4.0\English\Help. Её имя должно быть таким же как и английской: rhinov4.chm
Английскую спрячьте в другую папку (может еще пригодится)))
Все операции с перемещениями, переименовывании и заменой производить с закрытым Рино (пока Рино запущен, он не разрешит Вам что либо поменять)



Извиняюсь, что не совсем по теме построения манекена...
Не так давно совсем "немножко" пришлось "поработать" по русификации Рино.
*******************************************
Скачал файлы с сайта (http://rhino-help.com/?p=592)
Справку (http://shop.rhino-help.com/rhinov4.chm) и файлик 1045 (http://shop.rhino-help.com/1045.zip)
(На другом компьютере система ХР.)

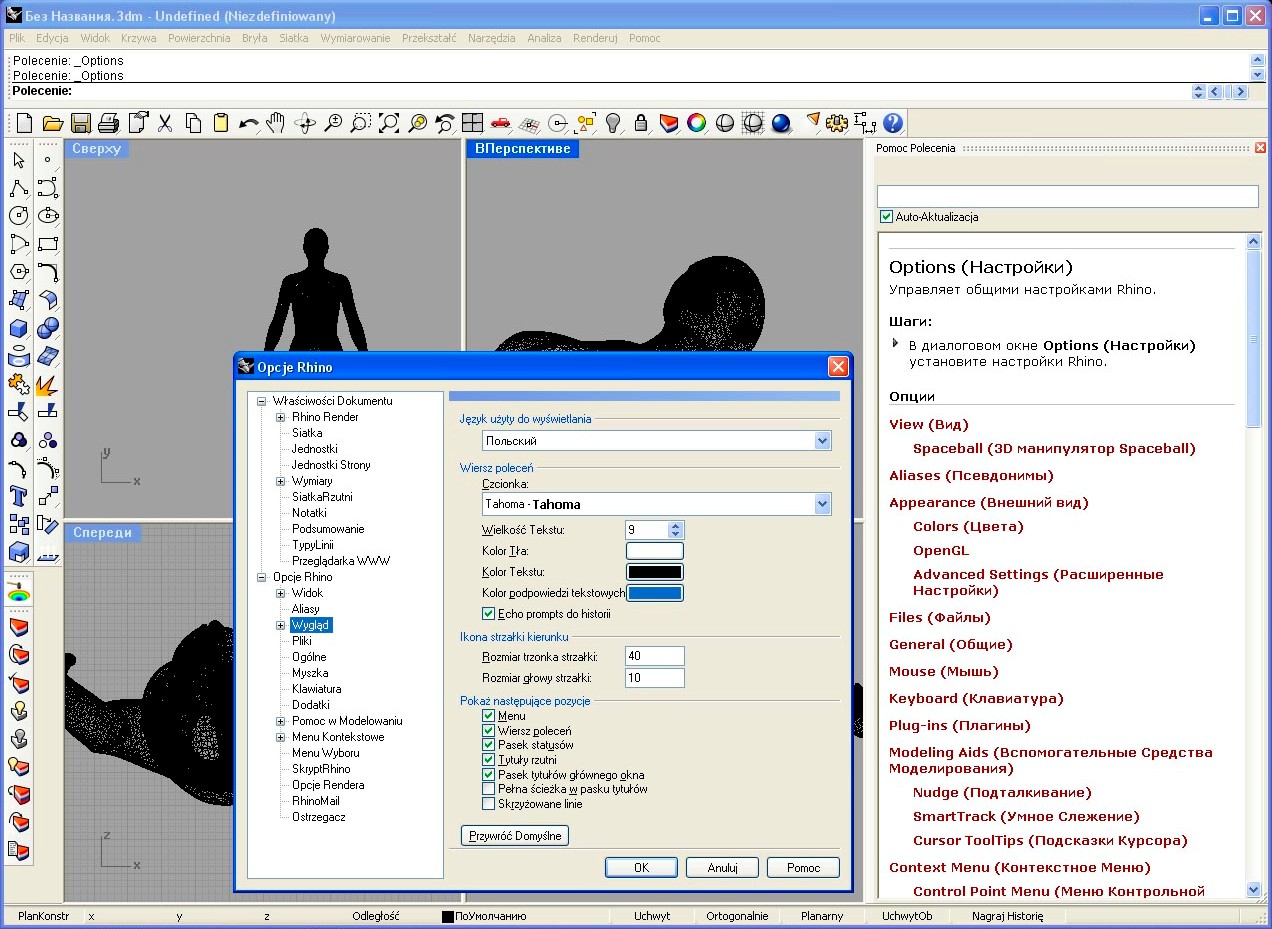

1 Переключил язык на польский и перезапустил Рино. Убедился, что у меня рабочий польский:

(Справка тут русская, та что я "ремонтировал" Дмитрию) Все по польски как и надо.



2 Закрыл Рино. Старые файлы ("свою" справку и родной 1045) "спрятал" в другие папки. Открыл Рино и убедился - весь Рино на английском, справка не работает. (Так и должно быть ведь я переместил 1045 и справку в другие папки.) Картинку не делал - все равно ничего интересного.



3 Свежескачанные файлы положил в нужные папки и опять запустил Рино:

Все работает!!!...
*************************************************
Дмитрий говорил, что на некоторых "семерках" справка отказывается работать, и почему - надо еще разбираться. А так, как все уже бесплатное - разбирайтесь сами.



Давайте дружно скажем ему СПАСИБО!!!. Человек четыре года переводил такой громадный объем информации. Не "гуглом", а каждое слово и фразу вручную, вдумываясь в смысл каждой команды.
А почему чето там не включается или гдето не запускается - разберемся (если нужно). Это уже мелочи. Только опишите подробно (можно в личку) что именно не работает (на скрине видно, что справка уже открыта), какая система, какой язык стоит по умолчанию, куда установлен Рино, какая его версия (есть ли польский) и т.д....
**********************
*********************************
К сведению всех, кто слышал о неудавшейся русификации Рино.
Мне в последний момент (до того как снесли ветку обсуждения) удалось получить файл 1049.xml, изза которого было так много проблем, и посмотреть содержимое. Вы тоже можете открыть любой такой файл с помощью обычного блокнота.
"Злополучный" файл (1049.xml, 2649Кб) делал не Дмитрий. Он так не переводит.
Вот как должны выглядеть первые строки перевода команд:
<RHINOSTRING_COMMAND_NAME English="About" Localized="О"/>
<RHINOSTRING_COMMAND_NAME English="AboutRhino" Localized="ОRhino"/>
У него самый полный и точный перевод - все 3092Кб
**********************************
По поводу нерабочих скриптов в русском Рино. Цитата из Руководства:
Rhino может быть локализован на многие языки. У неанглийских версий будут команды, подсказки, опции команды, диалоговые окна, меню, и т.д., переведенные на их соответствующие языки. Английские команды не будут работать в этих версиях.



Для скриптов, написанных на английском языке, чтобы воздействовать на все компьютеры (независимо от языка Rhino), скрипты должны вынудить Rhino интерпретировать все команды как английские названия команды.



Например: В английской версии Rhino, работает следующий скрипт:



Circle 3Point 0,0,0 1,1,0 0,3,0 (Окружность по 3 Точкам)



Но во французской версии Rhino, это не будет работать. Вместо этого Вы нуждаетесь в одном из этих скриптов:



Cercle 3Point 0,0,0 1,1,0 0,3,0
_Circle _3Point 0,0,0 1,1,0 0,3,0



Чтобы удостовериться в работоспособности скрипта по всему миру, напишите иго на английском языке и поместите _ перед всеми названиями команд и опциями.
*******************************************

...справка не работает.

Позволю себе сообщить. У наташа25 справка заработала.
Если кого интересует причина неудачи:
"Семерка" в отличие от ХР очень ревностно относится к любым изменениям в системных папках. Особенно - если в папке уже находится некий файл и Вы пытаетесь его заменить одноименным. Вот и в данном случае наташа25 не успела заметить, что система игнорировала её желание заменить английскую справку русской.
У меня тоже бывали случаи когда семерка "до последних сил" сопротивлялась подобным заменам. Даже когда её заставить - так и норовит оставить на месте "родной" файл, а новому даже может присвоить имя с приставкой "копия".
Если же переместить старый файл в новую папку (или удалить, если вы на 100% уверены в его ненужности), то записать новый файл в это же место проблем не возникает.
Как я определил, что файл справки остался старым (английским)?... Очень просто - по дате "изготовления".
Напутствие: Будьте бдительны - система может Вас немножко "обмануть".
*************************************************
Хочу показать как русифицировать справку Рино, чтобы те кто собирается себе её установить понимали все действия.



Для начала рассмотрим вариант, что у Вас английская 4-я версия Рино.
Заходите на сайт Дмитрия http://rhino-help.com/?p=592#comment-87
Ищете там в комментариях мое сообщение с ссылкой

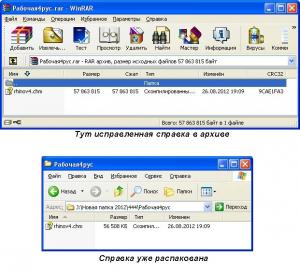

Скачиваете Рабочая4рус.rar, распаковываете. Архиватор предложит распаковать в новую папку Рабочая4рус - соглашаетесь. В папке Рабочая4рус будет лежать исправленная справка (56508кб 26.08.12 19.09)

В папке C:\Program Files\Rhinoceros 4.0\English\Help английскую справку rhinov4.chm удаляете или перемещаете её в другую папку (а вдруг пригодится).
Исправленную справку rhinov4.chm перемещаете из папки Рабочая4рус
в уже пустую папку
C:\Program Files\Rhinoceros 4.0\English\Help

Если будете переключать на польский язык и хотите тоже видеть справку русской, то тоже самое надо положить и в польскую папку (если такая имеется)
C:\Program Files\Rhinoceros 4.0\Polish\Help
Все...
****************************************
А теперь несколько картинок с ошибками при попытках русифицировать справку.

На первом скрине мы видим не исправленную справку, которую еще до сегодняшнего дня тоже можно скачать с сайта Дмитрия. Датой создания справки (дата изменения) будет то время, когда вы скачали файл. Размер файла не такой как у исправленной. Надо скачивать по ссылке, которую можно найти в моем комментарии от 29 августа.
Может кто возмутится, почему я не даю ссылку на закачку на сайте сезона?
Отвечу. Такая просьба Дмитрия. Это одно его из условий бесплатного использования.

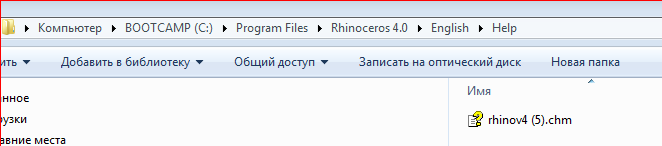

На втором скрине видно, что имя справки не rhinov4.chm
Почему так могло произойти?
Скорее всего справку перемещали в папку где уже был файл с таким именем и система, дабы не потерять "очень нужный файл" самолично (а возможно и с разрешения пользователя) добавила новый файл изменив ему имя. А пользователь не заметил.
Поэтому еще раз повторяю: будьте бдительны, если выполняете подобные операции. Или предварительно удаляйте одноименные файлы.
***************

Поставила 5 - работают обе.Только жаль что не русифицирована

Если найдете папку C:\Program Files\Rhinoceros 5.0 WIP\System\Languages (если у вас ХР),
положите туда файл (Дмитрия) 1045.xml. В настройках выбрать язык польский. Большая половина программы станет русской. Вернуть Английский всегда можно.



************************

Пятерка с офсайта пробная на 25 сохранений уже ... установлена....
...поставить русификатор не возможно...
...как установить справку, чтобы пользоваться ...

Русифицировать (добавить русский язык с возможностью переключения языков) возможно, также как и четвертую. Только файлик .xml нужно положить (заменить польский на русский) не в папку "C:\Program Files\Rhinoceros 4.0\System\Languages",
а по пути пятерки: "C:\Program Files\Rhinoceros 5.0 WIP\System\Languages" (пути установки программ могут отличаться)
(русификация будет не полной, т.к. в пятерке появилось много новых фраз и изменились пути)
Наверное, справку четвертой версии сделать контекстной для пятой не получится. По крайней мере я не пробовал. А читать её просто так всегда можно (дважды кликнуть по файлу rhinov4.chm).
Файл справки и русификатора (.xml ) берите на сайте Дмитрия.

[Кадрен]

Послушайте!

Ведь, если звезды
зажигают -
значит - это кому-нибудь нужно?
Значит - это необходимо,
чтобы каждый вечер
над крышами
загоралась хоть одна звезда?!
Из поэмы Маяковского "Послушайте"

Трутень - божья тварь. Ведь для чего то творец создал ее. Википедия
Полтора года назад я сняла фильмы по построению манекена в рино. За это время многое изменилось и в построении и в понимании программы, да и ,вообще, много воды утекло.
Решила выложить проект, потерявший свою актуальность.
В сериале разбирается построение манекена элеватором на примере моделирования конкретной модели, которая увы уже не модна. Но может быть кто то найдет здесь что то интересное.
18+
Построение полочки
Построение спинки
Построение поверхности
Эти 3 серии под паролем. Я нисколько не шифруюсь, просто испытуемая фигура в неглиже.
За паролем стучитесь в личку.
Хочу еще поблагодарить Валю ТВО. Без ее первого фильма об элеваторе не было бы этих фильмов.
Валя, спасибо.



Окончание построения манекена
Разрезание полочки
Развертка полочки
Спинка. Моделирование
Построение воротника стойки
Страсти по рукаву
Изготовление выкройки
Еще раз напоминаю, что построение ушло далеко вперед. Фильмы интересны лишь с точки зрения эволюции. Это чтобы не кидались помидорами, если что.



Как открыть файлы защищенные паролем
http://club.season.ru/index.php?s=&sho...st&p=730816

[Л@риса]

Кадрен, большое спасибо за фильмы! И ничуть они не устарели. Хотя давно уже строю манекен элеватором (мне нравится строить в пространстве), но узнала много интересного. Пока еще не все фильмы посмотрела, конечно.
Посмотрела фильм про рукав. Нда... Рукава много не бывает. Я вот сейчас смотрю фильм и просто поражаюсь, как много я не знала.
Очень, очень информативный фильм! Мне понравилось, как Вы редактируете линию оката рукава.
Спасибо большое!

[Natamoda]

Построение рукава в Рино (новое построение от Натамоды)
Затянутость рукава в углах проймы, в чём причина?



От Т.В.: ссылку заменила на работающую

[unoduetre]

Здравствуйте,
я очень начинающий пользователь Рино. Я хочу научиться работать с 3д маникеном, имея в наличии мало-мальски подогнанный маникен Евы из Оптитекса, формат .dm3(.obj создать не вышло). У меня куча вопросов, ответов на которые я не могу найти. Наверное, они очень примитивные, но без них я не могу сдвинуться с места. Буду благодарна вашей помощи.



1. Я загрузила маникен в .3dm, он выглядит как один объект (не набор точек, линий и полигонов), наверное это mesh. Как мне сделать из этой сетки поверхность? как померить и изменить обхваты?



2. Я правильно понимаю идею 3Д конструирования, что для каждой вещи нужно строить как бы свой отдельный маникен? То есть, деформируя маникен-тело(облипка), я должна построить маникен, скажем, платья, такого, каким я его вижу в реальности на теле(так как оно должно висеть). Потом уже я режу маникен-платья по модельным линиям на лекала. Это правильное понимание?



Беря маникен Евы из Оптитекса, я всего лишь хочу научиться получать лекала, вопрос о подгонке под конкретного человека пока не стоит. Очень надеюсь на вашу помощь.

[Natamoda]

Манекен Евы - это фигура. А вам нужна одежда.
Вам надо вычленить из этой фигуры основные сечения и вертикальные формообразующие. Уменьшить количество контрольных точек и затянуть заново поверхностью (а не сетью) Манекен Евы должен остаться для контроля на другом слое.
Сечения после вычленения нужно упростить, так как в манекене одежды анатомические подробности фигуры не нужны.
Манекен одежды можно изменять под конкретную модель, меняя силуэт и резать его по модельным линиям для получения развёрток.
В двух словах весь процесс не расскажешь. Вам нужно посмотреть тему трансформируемого манекена. Там много фильмов, в том числе, как делать сечения с Евы.
Желательно почитать и другие темы по Рино. Материала накоплено много, в том числе, как снимаются размеры. Вариантов формообразующих для создания поверхности не так уж много (разные для лофта и нетворка).

Изменено 3 октября, 2012 пользователем Natamoda

[ollya]



1. Я загрузила маникен в .3dm, он выглядит как один объект (не набор точек, линий и полигонов), наверное это mesh. Как мне сделать из этой сетки поверхность? как померить и изменить обхваты?



Посмотрите, в теме трансформера показала для брюк.
Принцип один и тот же-
строим сечения, на них точки, потом по этим точкам каркас и редактируем, хоть для получения новой фигуры, хоть для построения одежды.



Но можно и не строить поверхность, просто подрезать манекен Евы и загружать его в Лукстэйлор- фильм, как это делать , поищите в теме Лукстэйлора

[unoduetre]

Здравствуйте,

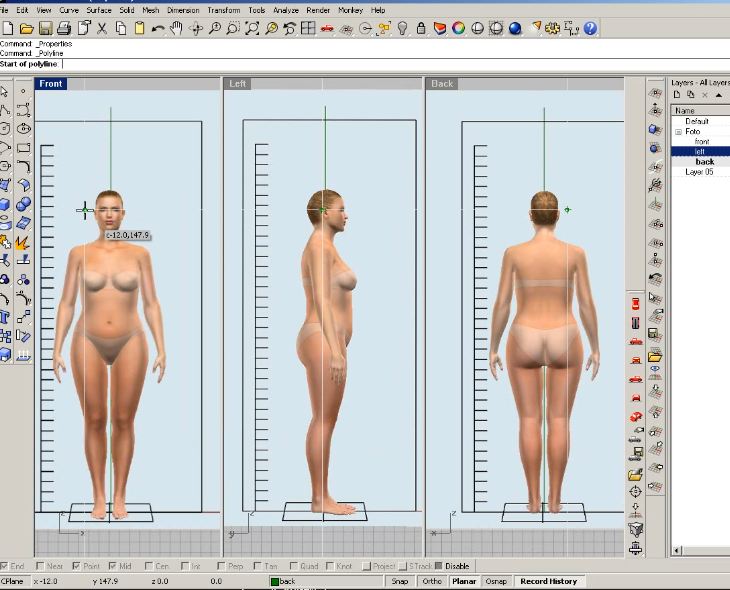

научите, пожалуйста, как в Рино сделать, чтобы во всех окнах проекциях был одинаковый масштаб сетки и чтобы при уменьшении/увеличении скролом все окна вели себя одинаково? Например, как на картинке из фильма Ollya- все проекции на одном уровне:

Изменено 14 ноября, 2012 пользователем unoduetre

[Л@риса]

научите, пожалуйста, как в Рино сделать, чтобы во всех окнах проекциях был одинаковый масштаб сетки и чтобы при уменьшении/увеличении скролом все окна вели себя одинаково?

Это подробно объясняет Ollya в первом фильме. Там очень много информации по настройке интерфейса. Удачи! Изменено 24 октября, 2013 пользователем ollya

[unoduetre]

Спасибо за ответ, но я пользовалась первым фильмом для настройки интерфейса и получить три вида вертикально- это не проблема. Вопрос в том, как сделать, чтобы в этих трех окнах сетка была(или изменялясь) одинаковым образом? Вот мой шаблон , в окнах разные масштабы. Чтобы сделать их одинаковыми, мне нужно в каждом отдельно приблизить\удалить сетку. А в фильме все автоматически происходит в трех окнах одновременно.

[Natamoda]

Нужно синхронизировать виды этой кнопкой

Олля подробно об этой кнопке говорила в фильме

[Л@риса]

Вы про синхронизацию экрана?
P.S. Одновременно ответили.

Изменено 14 ноября, 2012 пользователем Л@риса

[ollya]

Тут есть один нюанс, я говорила об этом, но это не первый вопрос по синхронизации, поэтому заострю внимание.
Если применить эту кнопку, то по левому клику виды синхронизируются всегда.
но возможны 2 варианта:
1) виды синхронизированы разово. нажали левую кнопку посмотрели на синхронизировнное положение видов, а потом они опять разбегутся
2) синхронизировали"навсегда"



А вот какой вариант получится, зависит от переключателя- нажатия на правую кнопку.
Только к сожалению не видно, в каком он положении.



поэтому алгоритм действий должен быть таким-
1)щелкнули левой кнопкой-виды сихронизировались
2)панорамируем-виды разбежались
3)кликнули правой кнопкой и нова панорамируем- видим что у нас синхронизация включена- все двигается синхронно

[unoduetre]

А вот у меня еще вопрос по загрузке фотографий, описанной во втором видео. Я загрузила фото с видом спереди, оно появилось в окнах Front и Back. Потом я загружаю фото с видом сзади (конечно в окне Back и на соответствующем слое), но оно всегда оказывается лежащим по фотографией "спереди". Хотя в фильме вид сзади в окне Back лежит сверху. Системы координат для каждого вида выставлены как фильме, все повторяла шаг в шаг. В чем может быть дело?

[ollya]

Оба фото загружаются с одинаковой координатой по оси Y.
чтобы на виде спереди было видно фото переда , а на виде сзади фото спины их надо раздвинуть.
В окне вида слева стрелочками подвинем фото вида спереди немного вперед, а вида спинки немного назад.
получится такой бутерброд.
достаточно сдвинуть совсем чуть-чуть по 0,5 мм.

[Кадрен]

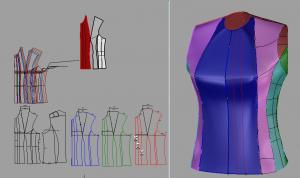

попробовала оцифровать жакет в рино
Пока просто эксперимент без анализа, поиск возможностей. По моему любопытно
Был взят любимый жакетик, надет на манекен и сфотографирован. Далее помещен в программу и элеватором нанесены направляющие. Затем по направляющим созданы поверхности патч или нетворк и получены их развертки. Манекен не строился.


Думала обойдусь рельефами, но оказалось мало направляющих, пришлось додумывать промежуточные линии. Также попытка получить градацию. Пока грубая попытка, но можно думать в этом направлении.

[arhimed]

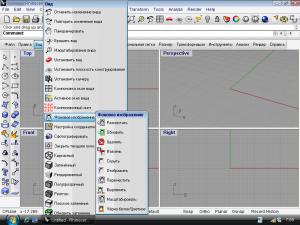

Тем, кто желает изучать Рино, имея под рукой русское меню, может пригодится:
Русификация нового типа. Панель инструментов "Русское меню" (бесплатно) автор Дмитрий Булка
Подходит для любой весии. Идеален для обучения Rhino потому, что сохраняет оригинальное английское меню нетронутым и Вы имеете названия команд в тех же местах, с таким же названием. И всегда можно подсмотреть в Панель инструментов «Русское меню», как переводится эта команда на русский язык.

[masars]

Any one can tell me, how to start basic jacket pattern, how to start and how to draw lines according to size specs.

[arhimed]

Any one can tell me, how to start basic jacket pattern, how to start and how to draw lines according to size specs.

как начать основную модель пиджака, с чего начать и как рисовать линии в зависимости от размера?
Посмотрите тут ( look here ): STAPRIM

[masars]

Dear arhimed,



Thank you very much for your quick help, as I request for help about "start of basic jacket pattern". I mean how to draw on paper board without help of any software. Currently I am working on GAP, H&M, Lindex and Zara's pattern (Bottom only, I mean trousers,Skirt, shorts etc.). I am a Cutting and CAD manager in a reputable firm, several time I run jacket style on cutting, but on the pattern which I receive from our Pattern development department. I never made any Jacket pattern myself but to much make Trousers patterns of above mentioned names. That's why I want to try myself to create pattern of jacket (first on paper then after on Gerber system).



Thanks in advance for your always quick response.



Warm Regards
MASARS

[arhimed]

...I mean how to draw on paper...
( Я имею в виду, как рисовать на бумаге )

Извините. В этом не могу помочь. Я не закройщик. Я механик. Я не разговариваю на английском.
( Sorry.... In this I can not help. I'm not the cutter. I am a mechanic. I do not speak English)

[Jizelia]

Кто-то когда-то первым решился познать и применить эту программу здесь на форуме и теперь всё больше и больше появляется дополнительных увлекательных тем так или иначе связанных с программой Рино. Хочется первооткрывателей и всех примкнувших 3-дэшников поздравить с Наступающим Новым 2013 Годом!, пожелать ещё больших достижений, успехов, отличных результатов, хорошего здоровья и прекрасного настроения!
Пусть всегда сопутствует только УДАЧА!!!

[fedor5307]

Здравствуйте уважаемые форумчанки! Примите пожалуйста в ваше замечательное сообщество.Я уже года два читаю форум - это кладезь полезной информации,большое спасибо вам за это.Очень захватила тема по Рино,вот бы освоить эту программу и построить точную выкройку.Но возникла такая проблемма:когда начала изучать. в таблице единиц измерения поставила галочку напротив сантимметры и галочку. чтобы таблица не показывалась при каждом включении.теперь не могу ее восстановить.Помогите пожалуйста.а то возникают вопросы при масштабировании.

[ollya]

в таблице единиц измерения поставила галочку напротив сантимметры и галочку. чтобы таблица не показывалась при каждом включении

Эти настройки меняются через опции
в раскрывающемся списке надо выбрать шаблон, с которого начинается работа или выбрать"без шаблона"- тогда каждый раз при открытии будет предлагаться выбор.

В существующем файле единицы измерения тоже меняются через опции-выбираем нужные единицы и точность.
Точность больше 0.1 см не советую- обеспечить более точные измерения сантиметровой лентой невозможно, а лишние цифры на экране ни к чему.
