Программа KEDRWIN 7 3D+, Конструирование одежды

[kedrwin]

Каждый уже о своём... У Tatiana не доверие вызывала эта деталь.

Изменено 6 мая, 2009 пользователем kedrwin

[Pavelina]

Да я то их наразворачивалась за более чем 20-тилетнюю практику... Потому и говорю... Ладно, сделаю чертеж.

[kedrwin]

Пожалуй не надо... Пока спорили, сам увидел :(

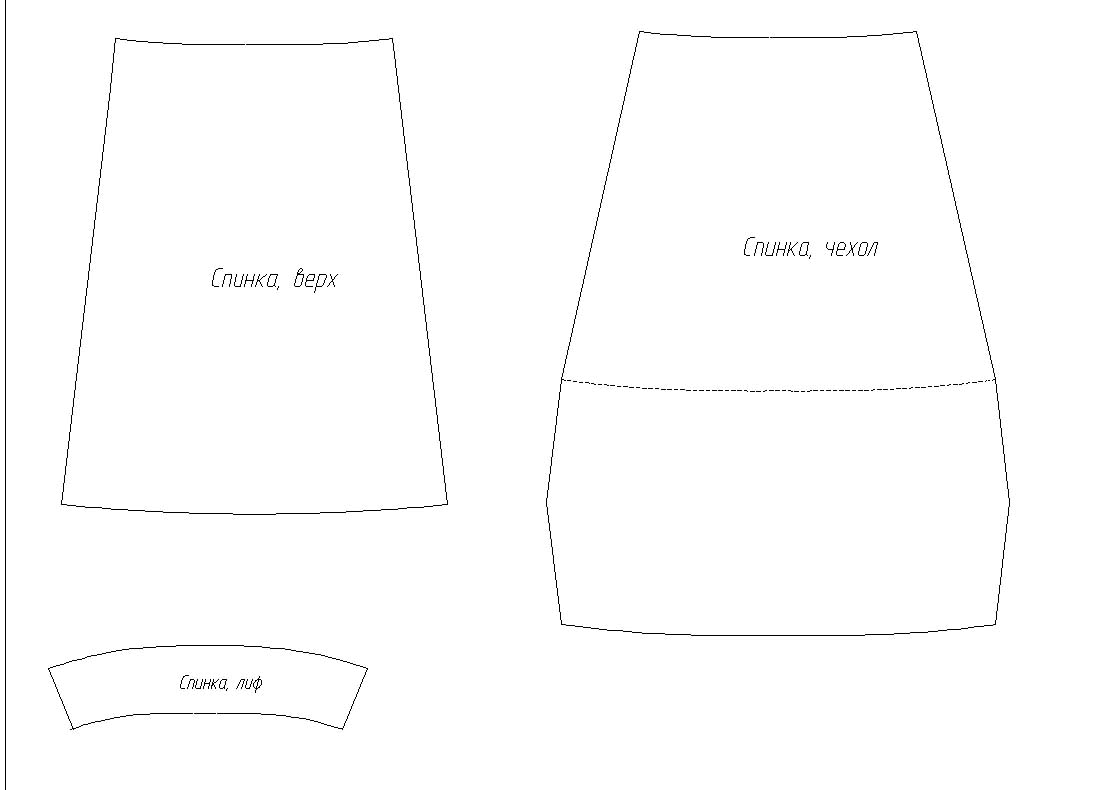

Рисунок был не тот...



Изменено 6 мая, 2009 пользователем kedrwin

[Tatiana]

У Tatiana не доверие вызывала эта деталь.

Я (и все остальные) говорили о спинке лифа, теперь Вы и сами все поняли :)
А теперь скажите, что Вам не позволило увидеть эту проблему самому раньше? :)
Т.е. точки на фигуре выглядят вроде нормально, а развертка получилась "не туда", почему?

[kedrwin]

Потому что я делал разные варианты. Тот рисунок, который я первоначально выложил, был сделан, когда я экспериметировал с разными плоскостями развёртки. Там, как раз, базовая линия была использована от нижней части, что в принципе не правильно. Выкройка получилась, просто, смятой. Это был эксперимент, но рисунки я перепутал.

[Pavelina]

Ура! Ошибка нашлась!

[kedrwin]

Да, я осёл, но программа тут не причём! Надо правильно задавать плоскость развёртки и... ещё надо быть внимательным при подготовке результатов для показа.
Только, вот, что дальше?

Изменено 6 мая, 2009 пользователем kedrwin

[christi]

Да, я осёл, но программа тут не причём

к сожалению, пользователь ВСЕГДА прав:)
и ему практически невозможно доказать, что это он осёл, а программа права.
Плавали - знаем :)))

[Natamoda]

Только, вот, что дальше?

Может добровольцы и не найдутся на эту модель, но на платье-основу - вполне. А если с рукавом - самым обычным втачным полуприлегающим - вообще мечта многих.
Основа не такая эффектная, как фантазийная модель, но универсальности для дальнейшего моделирования больше. Если для разных фигур нужно будет только ввести разные цифры, то потребителей будет очень много.

[kedrwin]

Может добровольцы и не найдутся на эту модель, но на платье-основу - вполне. А если с рукавом - самым обычным втачным полуприлегающим - вообще мечта многих.
Основа не такая эффектная, как фантазийная модель, но универсальности для дальнейшего моделирования больше.

Вы мне дайте, хотя бы, фотографию того, что Вы хотите! Я попробую, хоть по ней сделать модель...

[Pavelina]

к сожалению, пользователь ВСЕГДА прав:)
и ему практически невозможно доказать, что это он осёл, а программа права.
Плавали - знаем :)))

Да! И это правильно! В создании любой программы львиная доля времени уходит на ее тестирование и установление "защиты от дурака". Чуть не туда нажал - дзинь! Вы нажали не туда! Точка такая-то не принадлежит линии такой-то! Нажимайте правильно!

[christi]

модель платья популярная, особенно у женских особей до 30, только так Вы её не "продвините"
Посмотрите на название темы :) Кто сюда заходит?



"Бесплатная выкройка. Платье для молодых и смелых"
Тогда еще хоть можно на что-то надееяться :)

[Natamoda]

Платье-основа

За симметрией линий я не очень следила. Рельеф проходит через выступающую точку груди, сзади - через лопатки.
Такое расположение конструктивных линий даёт наиболее точную основу, подходящую любой фигуре.
Считайте это эскизом, не проекциями.
Фигура фотографировалась "не правильно", для моих нужд.

[kedrwin]

Посмотрите на название темы :) Кто сюда заходит?



"Бесплатная выкройка. Платье для молодых и смелых"
Тогда еще хоть можно на что-то надееяться :)

Спасибо, за совет! Надо присмотреться... Ну, а в принципе, не считая моего прокола с демонстрацией, что можете сказать?



Платье-основа...

А сзади есть фотка? Изменено 6 мая, 2009 пользователем kedrwin

[kedrwin]

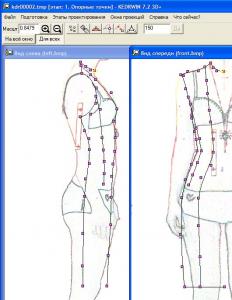

Natamoda! Поcмотрите, пожалуйста, я правильно изобразил линии? Особенно, на виде слева?



[Natamoda]

Боковой шов на профильной проекции нарисовала максимально вертикально, он должен делить фигуру в самом широком месте бёдер пополам, передний рельеф переда должен проходить по выпуклой части ноги на профильной проекции

[kedrwin]

Ага! Понятно!

[kedrwin]

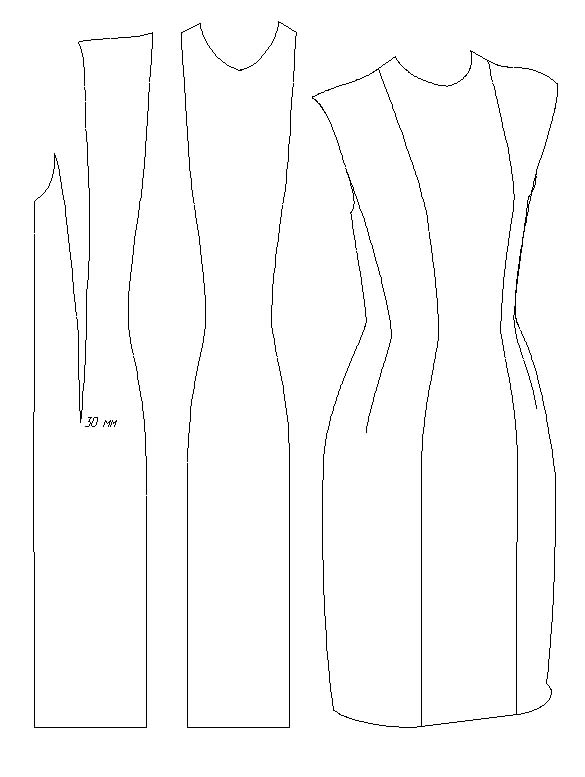

Вот, что сегодня за вечер сделал...





Боковая выкройка при развёртке подвергается растяжению на 30 мм в показанной точке. Где-то поверхность, которую нельзя просто так развернуть. Передняя легла почти идеально.
На всякий случай модель сделал полную, что бы можно было не симметричную фигуру одеть. А заодно и по экспериментировать с развёрткой в разных начальных изгибах. Выкройки очень сильно могут отличаться.
После небольшой паузы продолжу со спинкой...

Изменено 8 мая, 2009 пользователем kedrwin

[Amanta Opus]

Уважаемый kedrwin, спасибо, что даёте возможность ознакомиться с Вашими разработками. Пока Я изучаю по мере свободного времени представленные Вами материалы. Могу ли заручиться Вашей поддержкой, если возникнут какие-либо вопросы? В моём деле эта "линия фронта" как раз слабовата:) Не скрою, что мне бы очень хотелось укрепиться на этих позициях:)
Со мной не получится быстрого результата, работы очень много, но параллельно буду стараться двигаться вперёд. "Жертву" с фактурными формами присмотрела, осталось получить её согласие,а это уже будет зависеть от её доверия ко мне:)

[kedrwin]

Конечно! Я буду очень рад! Постарайтесь внимательно подойти к процессу фотосъёмки. Описание это действа я сделал в виде отдельного документа. Его можно посмотреть по этой ссылке:
http://www.kedrwin.com/i/Подготовка%20фото...на%20эскиза.htm
Чем точнее вы будете придерживаться моих рекомендаций при фотосъёмке, тем меньше у нас будет проблем в дальнейшем.

[Amanta Opus]



Чем точнее вы будете придерживаться моих рекомендаций при фотосъёмке, тем меньше у нас будет проблем в дальнейшем.



Спасибо, Я это уже поняла, поэтому прежде чем ставить на пьедестал "жертву" буду тренироваться на муже, чью поддержку уже получила, Ему то жертвой быть...не привыкать:)

[primrose]

kedrwin, хочу участвовать в эксперименте. Фигура мужская, фактурная. Но если позволите, я хотела бы делать контур, расставлять точки самостоятельно. Под вашим руководством, и очень надеюсь на помощь. Открыла справку, это мало что дало в понимании "как работать в программе".



Можно параллельно делать 2 варианта, сравним результат мой и Ваш. Дело за малым - уломать жертву на фотоссесию

Изменено 9 мая, 2009 пользователем primrose

[kedrwin]

Да, это моя проблема, что технология работы в моей программе не всегда бывает понятной, так как не совсем обычная, даже, скорей всего, совсем не обычная и на традиционный АвтоКад не похожа.
Я, думаю, начать освоение надо с чтения справки "Конструирование одежды". Это 13 пункт в разделе справки "Рекомендации" (на сайте www.kedrwin.com ссылка на аналог этому разделу называется "Применение"). Всё-таки, это Вам ближе, чем создание чертежа фланца. Я постарался текст рассказа о конструировании одежды насытить ссылками на те места в "Руководстве по эксплуатации", которые дают конкретное пояснение для каждого случая. Поэтому, можно не читать всё Руководство на сквозь, а читая последовательно описание "Конструирование одежды", только выборочно, по ссылкам, обращаться к Руководству. У меня такое представление, что так будет понятнее для вводного курса.
Тексты справки, которые можно читать из программы и тексты, которые размещениы на моём сайте (ссылки "Руководство" и "Применение") - это одно и тоже, только на сайте я их более чаще обновляю по мелочам. Если у Вас скоростной безлимитный Интернет, то читать лучше там. Связи по гиперссылкам работают и "там" и "там". Гиперссылками, кстати, пользуйтесь активно, на них основано лучшее понимание текста.
В освоении, конечно же помогу! Я и тексты всех описаний корректирую по тем вопросам, которые возникают у пользователей.

[kedrwin]

Платье-основа <здесь должен быть рисунок>

За симметрией линий я не очень следила. Рельеф проходит через выступающую точку груди, сзади - через лопатки.
Такое расположение конструктивных линий даёт наиболее точную основу, подходящую любой фигуре.
Считайте это эскизом, не проекциями.
Фигура фотографировалась "не правильно", для моих нужд.

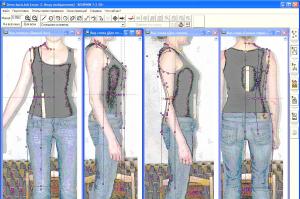

Ну, вот, что получилось. Это исходные рисунки по фотографиям.

Место положение каждого графического элемента определено размером, который можно менять либо заданием его конкретного значения, либо перемещением любой опорной точки, вследствие чего, программа автоматически вычисляет новые размеры, для её позиционирования. Для удобства рисования на одежде клиента мыльцем были нанесены риски (они не видны на этой фотографии, если применять мелки, то будет лучше). Для калибровки фотографии использовалась обыкновенная деревянная линейка длиной 15 см. Её закрепляли на одежде с помощью кольцевой резинки и булавки. Использовать линейку, а не рост клиента, пожалуй, будет точнее. Эту идею придумала Kadren.

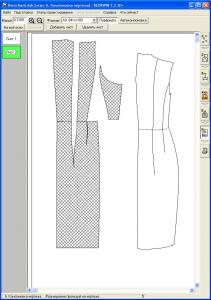

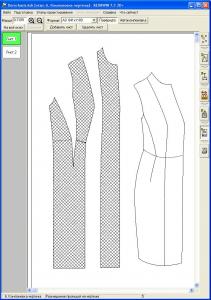

Это результат.

На основе исходных рисунков программа синтезировала трёхмерную модель платья. Отдельно переднюю и заднюю часть. Потом была выполнена развёртка. Развёрткой можно управлять с помощью выбора первоначальной базовой линии, которая первая укладывается на плоскость и от неё уже на эту плоскость укладываются рёбра объекта 3D. Развёртывание управляется ещё и с помощью назначения рёбрам свойств, таких, как "Шов", "Сгиб" и "Рельеф". Если ребро является швом, то оно может порождать на развёртке несколько линий контура выкройки. Если ребро является сгибом, то очередное ребро ляжет на плоскость с учётом того, что ось разворота проходит по касательной к линии сгиба на плоскости через её концевую точку. Если ребро - "Рельеф", то оно не порождает особых условий при развёртке. При любом управлении развёрткой неукоснительно сохраняется главное условие: длины всех рёбер остаются неизменными. Кроме этого, уже после получения развёртки, над графикой выкройки можно выполнять редактирующие действия. Можно исправить положение любой линии, можно добавить новые. В частности, на этих рисунках видно, что выкройки были получены по частям и потом, каждый лоскут был состыкован друг с другом. Для этого в программе имеется механизм вставки фрагментов, по которому можно совмещать графические образы простым указанием общих точек. Причём, эта состыковка будет выполняться всякий раз динамически, с учётом новой конфигурации выкроек при внесении изменений в исходные рисунки.
В случае необходимости, на выкройках можно добавить припуск для подшивки. Это штатная функция программы KEDRWIN.
На всю работу ушло, примерно, 6 часов чистого времени. Вместе с обдумыванием и переделками.



Теперь, готовую компьютерную модель, можно применять для получения выкроек для любой фигуры. Для этого надо будет подложить другие фотографии и вывести графические элементы на новые места простым перемещением опорных точек. Все последующие действия выполняются в полуавтоматическом режиме. Не исключено, конечно, что потребуется что-то переделать, но, в любом случае, времени потратиться значительно меньше, чем первоначально.

[kedrwin]

Штанишки-гармошка (юбка-шорты, по-научному). Говорят, в таких хорошо на машите летом рулить.

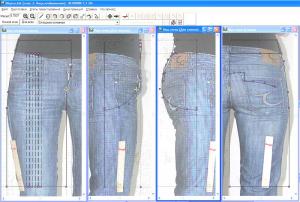

Это исходные рисунки плоских проекций.

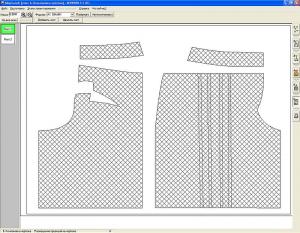

Из нескольких вариантов я выбрал вот такие выкройки.

Шаг и глубину складок ("в сборе", т.е. на изделии) я сделал изменяемыми по вводимому числовому значению размера. Независимо для верха и для низа.
