Юбка в "Компасе" new:варианты моделирования

[Кадрен]

Если мы не фотаем человека цифровиком, то можно мерками вычислить данные профеля и также построить его в программе

Цветы, фотографии совсем не нужны, нужно правильно снятые измерения. С фото это мы так балуемся. Но, если вы имеете ввиду манекен Наты, то там совсем другое.

вот вроде и понятно как расклешить низ юбки но застреваю

Клешите через поворот. Задаете точку центра поворота и нужный угол. Угол можно рассчитать математически, а можно методом нарисовал, не понравилось - стер и еще раз
попробовал.

как задать одинаковое расстояние между клиньями

Чтобы не считать по формуле. Допустим вы хотите расклешить юбку на 9см. внизу. Нарисуйте в стороночке треугольник. Один катет у него будет равен длине заготовки, которую будете клешить, другой величине клеша. Измерьте средствами программы угол против катета 9см. Разделите результат измерения на число разрезов - поворачивайте каждую часть на угол/n. Если предполагается расширение еще и по боковому шву, учтите это в расчетах.



Чтобы при нажатии картинка увеличивалась нужно, чтобы оригинал был больше. Вы, наверно, делаете картинки 300*225 пикселов. Примерно такие теперь и в сообщениях. Вам можно увеличить картинку. Я обычно делаю 600*400 пикселов, каждая картинка может быть до 100кб.

[Pavelina]

Способ "для чайников" :))

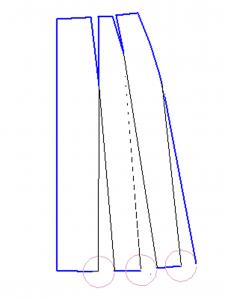

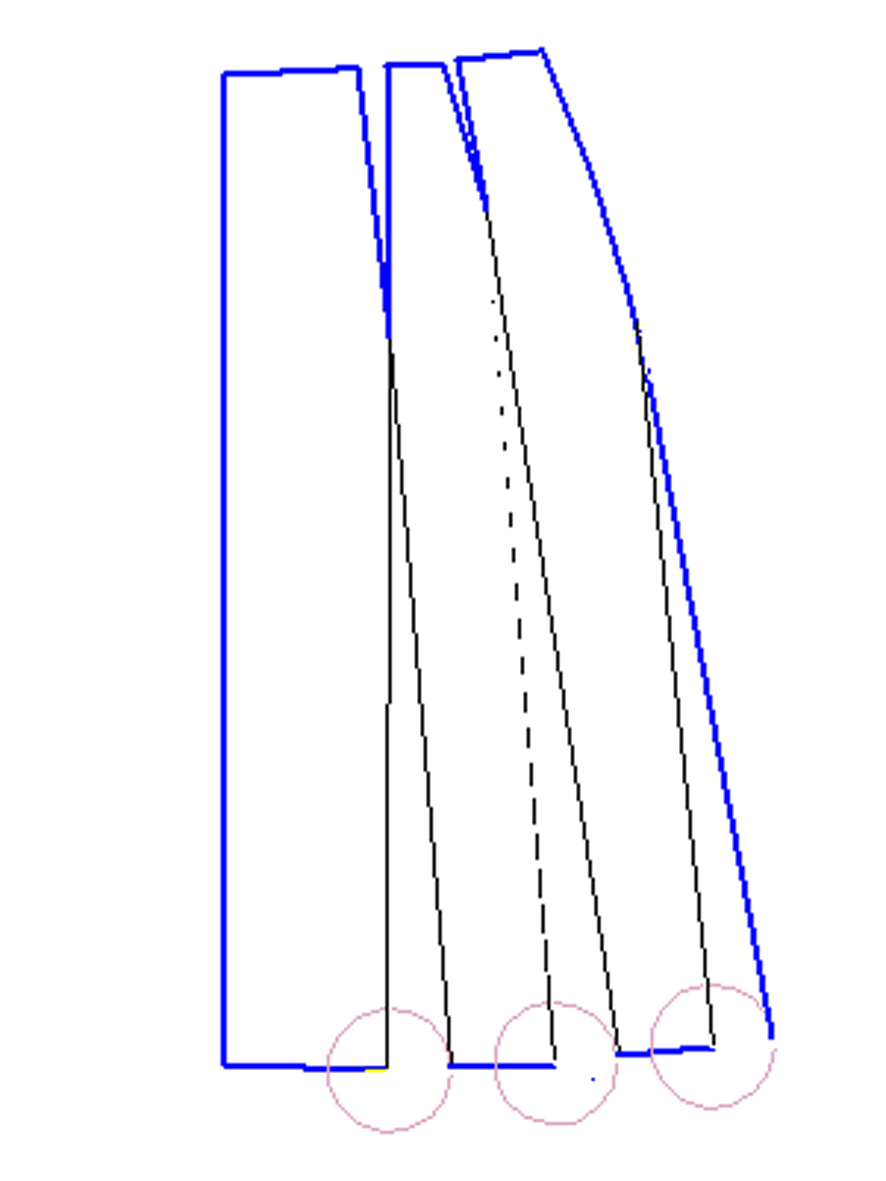

Рисую от осевых вытачек вертикальные вспомогательные линии. Линию низа, естественно, разрываю в местах пересечения со вспомогательными линиями. Шаг первый: от левой точки пересечения вертикальной вспомогательной линии рисую окружность с нужным мне радиусом. В примере- 4 см. Выделяю все то, что буду поворачивать и поворачиваю вокруг конца вытачки. Сначала тыкаю в конец вытачки, а потом веду курсор вниз и вправо до правой стороны нарисованной окружности. На пересечении окружности с деталью появится крестик, тут и стоп. Дальше все по той же схеме.Окружности и вспомогательные линии потом удалю, конечно.. Линию низа выровняю.

[Кадрен]

Pavelina, здорово. Один вопрос, как вы разрываете линию низа.

[Pavelina]

Кадрен, шУтите? Вот этим. Сначала нажмаю на линию низа, потом на ту, на пересечении с которой надо разорвать. И все. Потом проверяю на всякий случай, порвалась или нет.

[Кадрен]

Спасибо. Не шучу, эта функция введена только в последней 9 версии, я еще не все новости разузнала. Раньше в элтэшной ее не было. Я использовала точки по кривой .

[Цветы]

Спасибо большое за подсказки
Я в моделировании пользуюсь не той командой может и поэтому не получается Я воспользовалась командой разбить кривую по точкам



И подскажите еще ,почему о теме Natamod о новых темах приходит сообщени на почтовый ящик, А вот об ответах этой темы нет сообщений

[Pavelina]

А галочка стоит в поле " Уведомлять об обновлениях "?

[Кадрен]

Инструкция. Обмен данными между системами Компас и Автокад.
DXF_DWG_Instruction.pdf

[Прохожий]

Проходя мимо, хочу сказать, что вышла новая версия КОМПАС-3D V10 SP1.



Качайте и пользуйтесь на радость себе и клиентам http://support.ascon.ru/download.php?act=cat&cat=2#349.



Всем удачи, успехов во всех начинаниях.
Мир вашему дому!!!

[елиса]

Кадрен, спасибо за уроки.

[Кадрен]

елиса, спасибо вам, что пользуетесь моими уроками. В связи с тем, что на форуме активно ведется работа в параметрической программе АПМ возникли сомнения, нужно ли продолжать уроки.

[Gecuba]

В связи с тем, что на форуме активно ведется работа в параметрической программе АПМ возникли сомнения, нужно ли продолжать уроки.

Возникли сомнения?.. Ну и зря - ведь каждому свое :). У меня вообще каламбур получается - в автокаде спокойно строю генпланы, а вот выкройки ну никак не могу, в компасе - простенькие 3Д модельки - для наглядости, а выкройки - не могу. Зато в АПМ спокойно строю только выкройки :)) пока что...



Кадрен, а может замахнемся на параметризацию в компасе?..

[Кадрен]

Gecuba, кто предупрежден, тот вооружен. В бесплатном компасе нет возможности параметризации, полноценный компас нормальной портнихе не придет в голову купить. Значит, тот кто будет его использовать либо пользуется на рабочем месте либо пиратским. Мы не можем провоцировать население к таким действиям.

[Gecuba]

Эх... Ладно, буду ковырять в одиночку :)

[елиса]

Кадрен, благодаря урокам основу верха построила.Споткнулась на повороте выкройки.Как сразу на чертеже закрыть одну выточку и открыть другую? Может дадите еще урок?

Изменено 30 июля, 2008 пользователем елиса

[Lilly]

Побробую опередить - обводите участок. который нужно переместить линией отличного от всего построения цвета (стиля). затем ВЫДЕЛЕНИЕ-ПО СТИЛЮ- выбираете цвет, которым обводили.после выделения идете в РЕДАКТИРОВАНИЕ и скорее всего Вам нужно повернуть выделенную часть .т.е. ПОВОРОТ. Я к слову сказать построила параметризацию брюк (если кому-то интересно -выложу).но .к сожалению она не совсем работает . как хотелось бы.

[primrose]

Девочки, кто-нибудь строил 3D модели в Компасе? Что лучше Автокад или компас? Имеет ли смысл тратить время на освоение 3D в компасе или не изобретать велосипед и идти постопам Natamoda? Мне Автокад не очень дружественным показался, а в Компасе я уже немного работаю.

[Rochery]

Очень интересная тема, но жаль что больше нет продолжения уроков.

[ИрЧа]

Девочки, кто-нибудь строил 3D модели в Компасе? Что лучше Автокад или компас? Имеет ли смысл тратить время на освоение 3D в компасе или не изобретать велосипед и идти постопам Natamoda? Мне Автокад не очень дружественным показался, а в Компасе я уже немного работаю.

Девочки, у меня тот же вопрос. Благодаря форуму освоила компас, строю все выкройки в нем. Сейчас читаю про автокад и тоже задумалась, может и автокадом заняться, уж очень понравилась тема про построение методом трехмерного манекена. Ждем ваших рекомендаций )))

[Гость allbina]

В начале пробовала построение в Компасе, после переустановки системы полетел, перешла на АвтоКАД и с 3d без уроков Natamodы не представляю как справиться, не так далеко продвинулась в Компасе не жалко. Может у Вас получится пройти манекен в уже освоенной проге, на мой не слишком искушенный взгляд Компас удобнее.

[Кадрен]

на мой не слишком искушенный взгляд Компас удобнее

Сама бьюсь с автокадом уже не знаю сколько. Сейчас сын стал изучать в институте, теперь вместе веселее гаечные ключи строить.
Что могу сказать. Здесь уже "озвучивалось " мнение, кто в чем начал, тому в том и удобнее. Мне не нравится, что автокад не вычисляет значения, в компасе я могу вводить формулы, не считая. В каде очень много команд, только для построения дуги их 11. Может это и нужно, но хватало трех. Пока еще рано делать выводы, я лишь в начале пути. Но одно заметила, по автокаду очень много неплохих книг, чего не скажешь про компас. Особенно удобно новичкам. Читаю книги и многое становится понятным даже про компас.
Рекомендаций здесь быть не может. Сколько я читала на специализированных форумах, каждый хвалит свое.

[ИрЧа]

Мне тоже Компас показался проще. Моделировать в нем - одно удовольствие и распечатывает достаточно точно. Жаль в бесплатной версии нет нужных функций. Надеюсь скачать где-нибудь полную версию и попробывать поработать с 3D моделированием.

[Tilla]

Я вот тоже в Компасе разбираюсь-ковыряюсь.Автокад стоит,но подступиться боюсь.Из книг только Библия пользователя.http://s60.radikal.ru/i168/0903/5b/0186895a0149.gif

[Rochery]

Хочу предложить небольшой план будущих уроков.Чертеж основы юбки.Чертеж юбки со шлицей, на основе базовой.Чертеж юбки-брюки, на основе базовой.Некоторые приемы моделирования, доступные в программе.Чертеж трусов для любимого. По итальянской методике.Чертеж брюк. Основа по Ковальчику.



А я все жду и надеюсь что продолжение уроков будет :)

[ИрЧа]

А мне было достаточно тех уроков, ктороые уже были. Освоив азы черчения в программе, дальше строю сама любые изделия. По сути, для построения надо знать методы конструирования и моделирования, а компас - средство для облегчения построения чертежей.
