Скрипты для Рино и Т-сплайнов

[tvo]

У меня тоже такое было. Делала редактирование кривых - и тогда всё срабатывало. Поняла так, что две кривые замкнуты, а две разомкнуты, поэтому нетворк "сопротивляется". Выберите редактирование и разомкните замкнутые кривые в двух точках - всё получится.

[NATуся]

tvo, спасибо! получилось! ..я уже и скрипт переустанавливала, а оно вот тебе- хитрость, т.е. с замкнутыми кривыми не работает

[Гаспар]

Натуся, скрипт построен на команде нетворк. Вот что написано в справке риновской про нетворк
"All curves in one direction have to cross all curves in the other direction and cannot cross each other."
Все кривые в одном направлении должны пересечь все кривые в другом направлении и не пересекаться друг с другом.



Отсюда следует, что самопересекающиеся кривые и замкнутые не подходят тоже -- поскольку это тоже форма пересечения.



Это одна из причин, почему я ввела в скрипт опцию "Редактирование кривых" -- не всегда удобно заранее разрывать замкнутые кривые, а эта опция даёт возможность разорвать или сшить кривые не выходя из скрипта, а по отработке скрипта вернуться к стартовому набору кривых.

Изменено 1 июня, 2013 пользователем Гаспар

[Кадрен]

При рисовании часто приходится вызывать последний объект и править точки
Такой макрос может быть полезным
Для контрольных точек

!_SelLast _PointsOn

Для точек редактирования

!_SelLast _EditPtOn



Для рисования близко к сети, но без пулла можно использовать макрос

! _InterpCrv _Osnap _Vertex

Кроме того обнаружила, что элеватором можно пользоваться на лету. То есть, если во время рисования нажать клавишу CTRL, то следующую точку можно поставить в объеме в режиме элеватор
Например так были проставлены отстающие точки

[Цветы]

В помощь строящим в Рино. Элеватор без кнопки Ctrl. Инструкций не пишу -- будут вопросы и непонятки -- спрашивайте.
________1.zip

Добрый вечер. Гаспар я кнопочки еще не создавала . Не приходилось, кнопочки были готовы. Я так поняла, что это скрин и для него мне надо сначало создать кнопочку. а потом открыть блокнотом и скопировать весь скрин и вставить

[Грушенька]

Цветы, можно я отвечу за Гаспар.
Надеюсь,вы можете создать новую кнопку( в пятерке она выглядит так
Одновременно нажать Shift и правую клавишу мыши
появится окно [1.1]
копируете
!-_Runscript ( ) и вставляете .

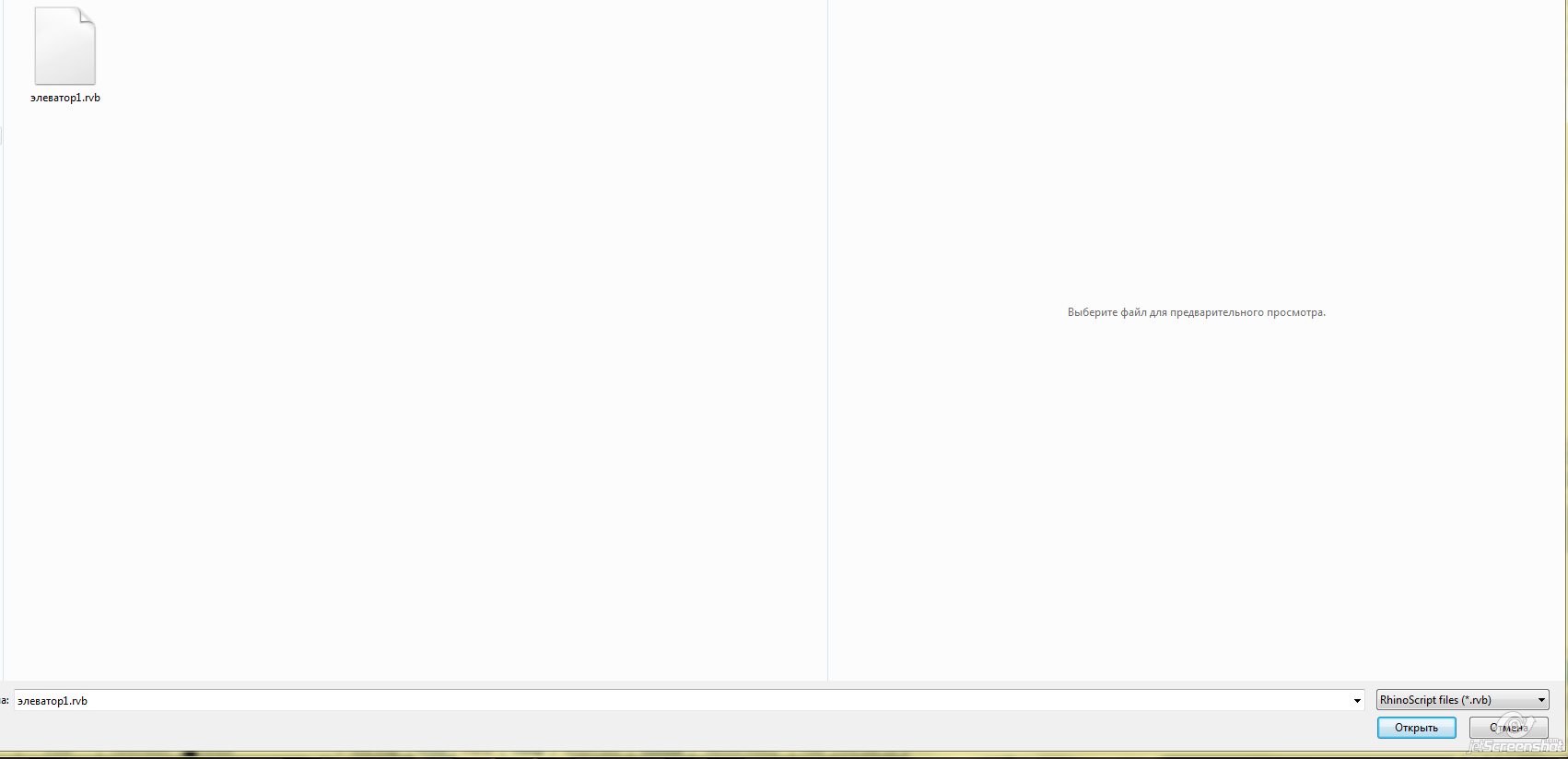

Затем, откроется нажимаем и откроется папка , где находится файлик с скриптом
жмем Открыть, далее
текст скрипта выделился . Открываем кнопку , п.1.1 и всталяем между скобками( нажать правую клавишу мыши. Появится окошечко там есть Вставить ;

Далее кнопку подписываем
Справа видна кнопка и надпись Edit, нажимаем ее рисуем новую картинку или копируем понравившуюся из иконок Рино и разрисовываем ее.



нажимаем ОК потом появится окошко с подписями и скриптом вид новой иконки. соглашаемся, жмем Ок. Затем зайти



на самом деле делается все быстро.
Надеюсь понятно

Изменено 11 октября, 2013 пользователем Кадрен

[Грушенька]

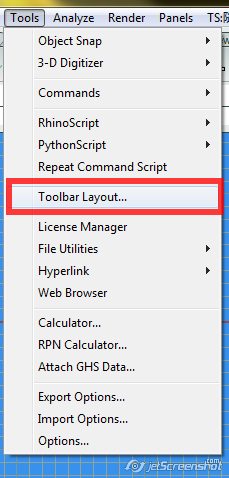

Дополняю, пропустила картинку ( а исправить почему не дают)
затем только появится

далее по ранее написанному

[NATуся]

Из темы Т-сплайнов перешла сюда, думаю со своей проблемой я тут уместна буду..
Не корректно работает скрипт "Заплатки".Мои заплатки не прилегают к границам модельных линий , проведенным по поверхности т-сплайнов.
Поэтому при развертке вылазят козязябрины.



Скрипт" Заплатки" -последняя версия от 23.03.13 г., попробовала переустановить его- результат тот же.
Пожалуйста, подскажите,в чем может быть причина некорректной работы скрипта?

Изменено 13 октября, 2013 пользователем NATуся

[Natamoda]

А линии прилегают к поверхности? Линии должны лежать на поверхности и стыки линий должны быть в одной точке. Никакие зазоры между линиями не допускаются.

Изменено 13 октября, 2013 пользователем Natamoda

[NATуся]

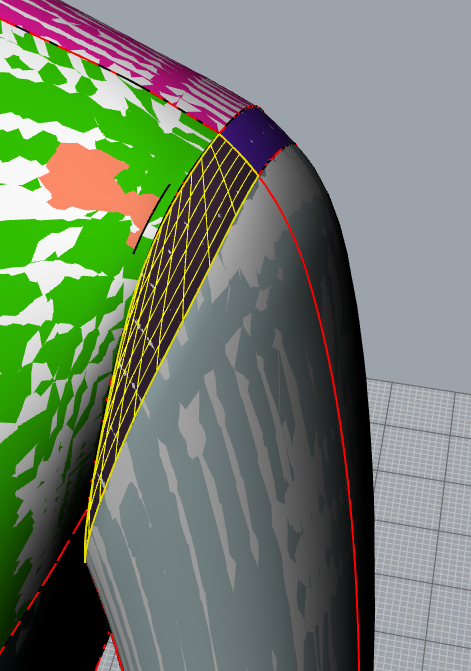

Заплатка не подходит четко к границам линий:

В чем причина, непонятно...

[Natamoda]

В чем причина, непонятно...

Причины возможно в неправильном объединении кривых для кромок заплатки

[СинПтица]

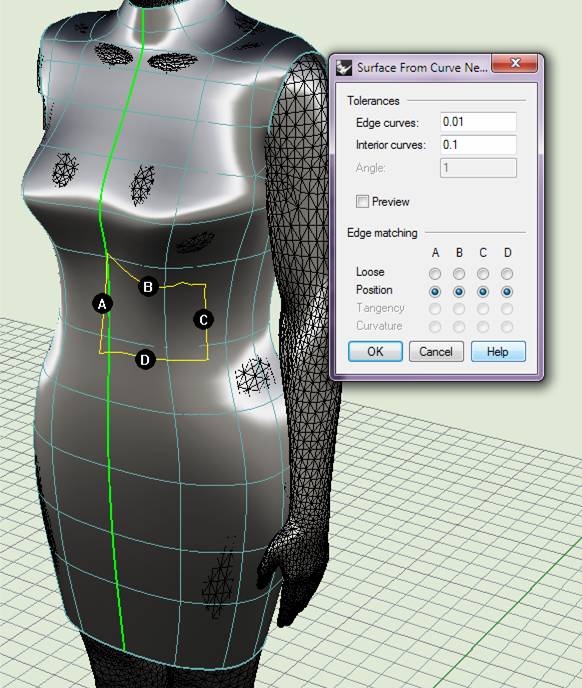

Может , установить более плотные настройки для нетворка ( можно и во время выполнения скрипта заплатки)

[Кадрен]

СинПтица, какая красота у вас.

[Natamoda]

Может , установить более плотные настройки для нетворка

Всё равно уголки будут срезаться, хотя в меньшей степени. Плотные настройки требуют больше памяти, заплатки будут заходить в малейшие вмятины на поверхности т-сплайна. Не всегда это хорошо в маленьких деталях лекал, и особенно в узких и длинных (вмятина может изменить форму до неузнаваемости, в крупных деталях это не так заметно). Мне больше нравятся заплатки не с густой сетью изолиний.
Пример узкой длинной детали

Это с настройками с негустой сетью изолиний. И всё равно на маленькой изогнутой детали изолиний получается много.
Чтобы выровнять эту деталь, прошлась по ней командой FitSrf
Изолиний стало гораздо меньше.

Сравните развёртки одной и той же детали, но с разным количеством изолиний

Бледно розовая - деталь с меньшим количеством изолиний.
По-моему, понятно, что лучше.
Но это дело вкуса, каждый может настроить работу скрипта под себя.

СинПтица, какая красота у вас.

Тоже очень нравится! Изменено 15 октября, 2013 пользователем Natamoda

[СинПтица]

Спасибо, Натамода, пример с развертками двух детелей очень показателен. Один маленький нюанс - а сколько тонкостей для тисплайн-строителя...

Изменено 15 октября, 2013 пользователем СинПтица

[СинПтица]

По-моему, понятно, что лучше.

Натамода, у вас вопрос, наверное, риторический. А я для себя ответила так - то, развертка чего лучше сочетается с другими развертками...?

[Natamoda]

А я для себя ответила так - то, развертка чего лучше сочетается с другими развертками...?

Наверно, я так же себе отвечаю.
Давно сделала для себя вывод, чем глаже поверхность - тем качественнее развёртка. Чем меньше точек (изолиний), тем глаже поверхность. В облипке приходится делать больше изолиний, чтобы передать форму, но как только мы добавляем свободу облегания в одежде, надо стараться сделать как можно меньше изолиний. Изменено 15 октября, 2013 пользователем Natamoda

[Natamoda]

Один маленький нюанс - а сколько тонкостей для тисплайн-строителя...

Это важно для всех методов построения.
Долго не могла понять, почему, чем точнее делаю форму, тем хуже получаются развёртки (ещё в период каркасного манекеностроения). На сегодня остановилась на таком алгоритме - в облипке ничем себя не ограничиваю, стараюсь точнее передать фигуру, размеры (без физиологии, конечно). А одежду с прибавками упрощаю насколько возможно. Облипка во всех файлах присутствует на другом слое, подключаю, чтобы проверить, не срезала ли одежда тело. Изменено 15 октября, 2013 пользователем Natamoda

[Кадрен]

О панельке с палитрой цветов
http://club.season.ru/index.php?s=&sho...st&p=263466



или тут смотреть пользовательские скрипты и панельки.
Моя любимая панелька:
Инструменты Петра PetersTools

[Linka]

а сколько тонкостей для тисплайн-строителя...

Почему "строителя"? это что-то новое я упустила?

[Грушенька]

Да нет , ничего не упустили. Просто так выразилась Синяя Птица

[Natamoda]

Моя любимая панелька:

Посмотрела страничку в переводчике. Ничего не поняла. Не могли бы вы рассказать о самых любимых и используемых кнопках из этой панельки?

[Lilly]

Загрузила Панель Гаспар, все работает. . Я эту панель просто не заметила в посте №3.

Невозможно скачать -"Файл удален".Eсли нетрудно-перезалейте,пожалуйста

[Natamoda]

Eсли нетрудно-перезалейте,пожалуйста

Эта панель несколько раз редактировалась.
Скачайте здесь
Дописано. К сожалению, эта панель тоже исчезла с депозита.
У меня она претерпела изменения, а первоисточник я удалила. Если есть у кого, выложите пожалуйста на какой нибудь файлообменник. Изменено 21 октября, 2013 пользователем Natamoda

[Linka]

Файлообменником еще не пробовала пользоваться. Попоробуйте так скачать. Если не получится пишите в личку чтонибудь придумаем

Panel_Gaspar.zip
