Более чем за три с половиной года, прошедших с начала освоения программы Рино и в самой программе и соответственно этому в методах построения произошло много изменений.
Кое-что из того что написано в старых темах по Рино уже потеряло актуальность. Перед многими начинающими изучать программу встают вопросы- что же актуально на сегодняшний день, а что нет.К сожалению те, кто давно работают с программой уже не способны встать на точку зрения новичка.
Поэтому Sarta Anella поняла что "спасение начинающих"- дело рук самих начинающих и открыла тему для новичков.Подход Sarta Anella к изучению - сначала понять общее, ухватить суть, а потом переходить к деталям.То есть сначала накапливаем информацию, потом начинаем действовать, в процессе задаем вопросы, которые возникли.Sarta Anella по совету более опытных пользователей решила начать изучение с наиболее прогрессивных, точных и быстрых на данных момент методов.Мне очень близок такой подход, поэтому помогаю ей по мере возможностей .
Очень приятно, что то, что мы делаем, нужно еще кому-то и люди пользуются материалами на которые мы потратили и свои и знания , и свои силы, и свое время и продолжают делиться дальше с другими.От такого отношения появляется еще большее желание и дальше делиться своими наработками.



*******************************************************
Путеводитель по теме

Ссылка на сообщение
Поделиться на другие сайты

получается , что у меня нет как раз этой команды))) совсем как оказалось. что то походу потерялось в процессе установки.

Ссылка на сообщение
Поделиться на другие сайты

Ryba,это все есть, только не работает. попробовала уже переустановить ,сплайн
и рино, не помогло.

Ссылка на сообщение
Поделиться на другие сайты

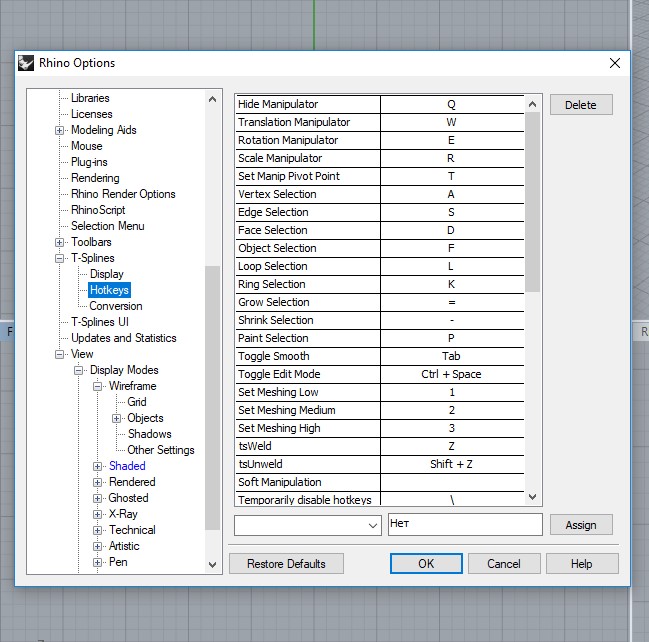

select edge loop , вернулась как команда после еще одной переустановки. Левая кнопка мыши пока не работает как надо. Буду пользоваться горячими клавишами пока.
Спасибо всем откликнувшимся.

Ссылка на сообщение
Поделиться на другие сайты

Не могу найти справочной литературы, чтобы посмотреть как в МД делать шаги назад. при попытке передвинуть лекала, они у меня повернулись. Помогите, пожалуйста


Ссылка на сообщение
Поделиться на другие сайты

Не могу найти справочной литературы, чтобы посмотреть как в МД делать шаги назад

Как во всех программах ctrl+Z



Но это не лекала.

Нельзя объять необъятное, но до чего же хочется.

мой сайт.

Тренинги по 3д конструированию

Ссылка на сообщение
Поделиться на другие сайты

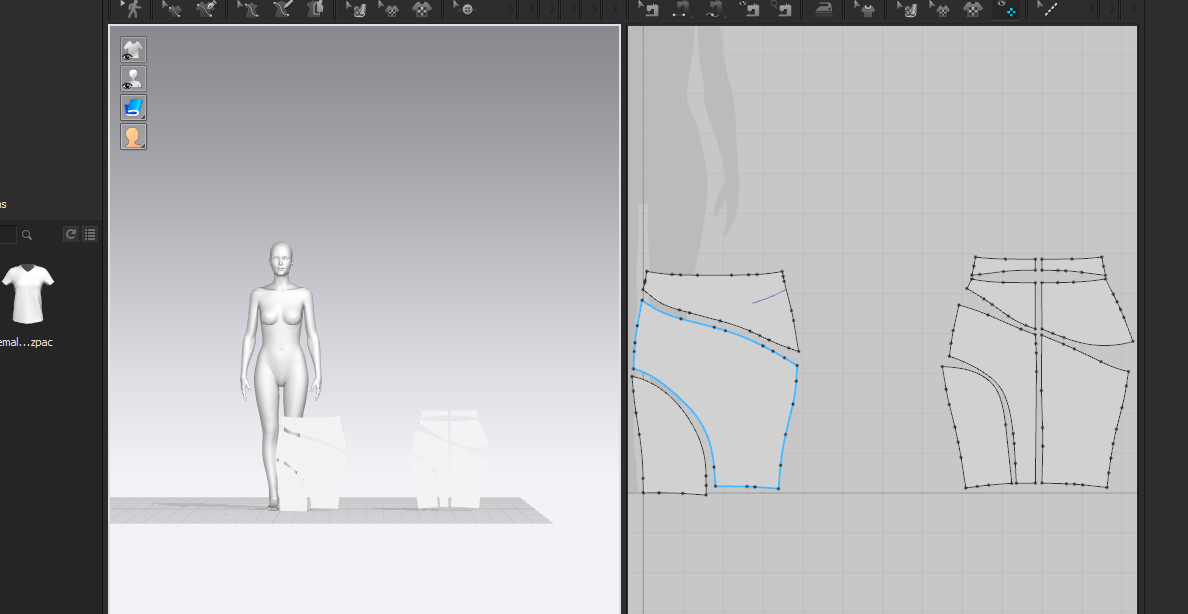

почему не лекала. Как определить.

У вас импортировались лекала как базовые линии. Из лекал тут только белые кусочки.
Попробуйте в рино конвертировать контуры в полилинии.

Нельзя объять необъятное, но до чего же хочется.

мой сайт.

Тренинги по 3д конструированию

Ссылка на сообщение
Поделиться на другие сайты

Катерина, я все линии перевела в полилинии. Мне тоже было непонятно почему часть типа матовых кусочков, а часть прозрачными. Делала все по фильму. Попробую ещё раз. Спасибо

Ссылка на сообщение
Поделиться на другие сайты

Проверьте контуры на ошибки. Если работали в лукстэйлор, то примерно так же как там. Чтобы не было разрывов или других дефектов.
Еще одна ошибка бывает, когда создаете блоки, активным должен быть слой 1, иначе все контуры переходят на другой слой, который в это время активный.

Нельзя объять необъятное, но до чего же хочется.

мой сайт.

Тренинги по 3д конструированию

Ссылка на сообщение
Поделиться на другие сайты


Проверьте контуры на ошибки. Если работали в лукстэйлор, то примерно так же как там. Чтобы не было разрывов или других дефектов.

Катерина, большое спасибо. По Вашему совету проверила заново каждый кусочек, заняло много времени - не помогло. но есть в этом положительная сторона: пока монотонно все соединяла, меня осенило. Я переднее полотнище объединила одним блоком. Заднее полотнище-вторым блоком. А оказывается надо каждый замкнутый контур обозначать отдельным блоком, у меня их получилось 10. Может этот пост поможет кому из начинающих


Ссылка на сообщение
Поделиться на другие сайты

Ну вот, поди разберись, кто где накосячил.

Нельзя объять необъятное, но до чего же хочется.

мой сайт.

Тренинги по 3д конструированию

Ссылка на сообщение
Поделиться на другие сайты


. Я переднее полотнище объединила одним блоком. Заднее полотнище-вторым блоком.

Такой вариант тоже возможен. Но в другом случае.
Когда собираем лекало из частей.

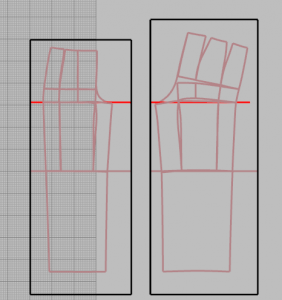

Например вот так я делаю в брюках-соединяю части лекала, но не создаю контур, просто заключаю части каждой половины в прямоугольники.
Поскольку в Clo я все равно перестраиваю контур новыми лекальными линиями, так даже быстрее- притянуть вершины прямоугольника к краям лекала и отрисовать плавные срезы в Clo.

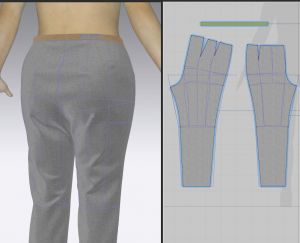

В Clo это выглядит вот так
Границы составных частей лекал видны и в 3 D окне как базовые линии.
Наглядно видно, как на посадку влияют наложения и линзы получившиеся при сомещение частей лекал.
(Скрин из Рино и Clo от разных моделей- не могла парные найти, потерялись пары:)
Ссылка на сообщение
Поделиться на другие сайты

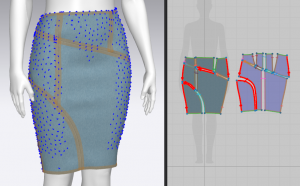

Хочу показать мою первую юбку примеренную в Марвелоуз, чтобы сказать всем спасибо, которые мне помогли советами. Одна из самых непонятных и трудных ситуаций это экспорт лекал в формате DXF. Рино в данный формат все сконвертировало корректно. Автокад открывает. Первый файл Марвелоуз открыл. Потом я в лекало включила еще и вытачки и эти лекала не смогла передать в Марвелоуз. Хотя блоки делала как и в прежнем варианте. Пришлось лекала переносить как картинку и командой "Трассирование" извлекать лекала и масштабировать. Процесс трудоемкий и затратный по времени.Может и есть более правильный путь масштабирования в этой программе, но я его пока не нашла




Изменено пользователем Linka
Ссылка на сообщение
Поделиться на другие сайты


Пришлось лекала переносить как картинку и командой "Трассирование" извлекать лекала и масштабировать. Процесс трудоемкий и затратный по времени.Может и есть более правильный путь масштабирования в этой программе, но я его пока не нашла

Если перенесли как картинку- то картинку можно рассматривать как текстуру.
измерьте картинку в рино. Потом такой же квадрат постройте в Clo.
Масштабируйте в Clo текстуру, чтобы она точно также разместилась в квадрате как и была в Рино
После этого можно обводить лекала( не надо трассировать)- чертите просто полилиниями сначала простые фигуры в которые нужное лекало вписывается.
Точки ставьте в местах резких перегибов.
Потом линии откорректируете- и все.
На такую юбку как ваша на все про все уйдет максимум минут 10- от загрузки в Clo до начала сшивания. Изменено пользователем ollya
Ссылка на сообщение
Поделиться на другие сайты

Уважаемые мастера, скажите, пожалуйста, есть ли в Рино эффективный инструмент которым можно проверить корректность соединения линий. Например, как в лукстейлоре

Ссылка на сообщение
Поделиться на другие сайты

В панели- точка- есть кнопка- маркировать концы кривых.
при маркировке появятся точки на конце и начале кривых. И проверяем- совмещаем 2 точки в одну.
Если цель получить одну сплошную закрытую кривую, то потом Join и Close/

Ссылка на сообщение
Поделиться на другие сайты

https://club.season.ru/index.php?s=&sho...t&p=1176121
Всем добрый день. Я задала вопрос в теме про Оптитекс, но там очень мало движения.. может здесь кто поможет? Буду очень рада. Ссылка на вопрос выше.
Заранее спасибо.

Изменено пользователем olyalya
Ссылка на сообщение
Поделиться на другие сайты

Всем добрый день! Подскажите пожалуйста, как вытащить фото из Рино в формате изображений (JPEG, PNG,IPG), с сохранением масштаба. Знаю, что картинки сохраняются через печать, а с масштабом беда, не получается.

Изменено пользователем Люси_Краун
Ссылка на сообщение
Поделиться на другие сайты

Не понятен вопрос. Имеете в виду вытащить фотографии, ранее загруженные в программу, или сделать скрин экрана?

Мой блог



3Д лекала дистанционно

Ссылка на сообщение
Поделиться на другие сайты

Это фото находится там же, откуда вы его загружали в Рино. В Рино оно отражается, как ссылка. Изменились размеры фото только в программе, физически первоначальное фото не менялось.

Мой блог



3Д лекала дистанционно

Ссылка на сообщение
Поделиться на другие сайты

Да, конечно, я имела ввиду вытащить фото, ранее загруженное и масштабированное.

Если фото отмасштабировано, то его можно переснять через скриншот. Выделять нужно точно по рамке. Запишите размеры по х и у. Затем в любом редакторе можно масштабировать фото через "изменить размер".

Нельзя объять необъятное, но до чего же хочется.

мой сайт.

Тренинги по 3д конструированию

Ссылка на сообщение
Поделиться на другие сайты
