Рино- общие вопросы

[Nikelia]

Natamoda, ollya, настройки стоят в сантиметрах, пересмотрела уже несколько раз. Вечером попробую изменить размер сетки, хотя выставляла ее на 200 см, как в фильме ollya.
А вес фото уменьшать не надо?

Такое еще иногда бывает, когда вы работаете на русской раскладке клавиатуры и при этом пользуетесь маленькой клавиатурой с цифрами что находится справа. Для работы в Рино нужно переключаться на английский язык.

[Alenkina_]

Nikelia, ollya, спасибо. С сеткой разобралась, обводку тоже сделала. Теперь проблема с обрезкой по контуру - когда обрезаю, фигура исчезает и остается только фон. Фигуру старалась обводить плавно и на предмет острых уголков проверила (кстати, неудобно работать без пунктирчиков от контрольных точек).
Что еще можно сделать?

[ollya]

Теперь проблема с обрезкой по контуру - когда обрезаю, фигура исчезает и остается только фон.

Не совсем понятно что исчезает? Вы теперь не видите фотографию внутри контура?

[Alenkina_]

Не совсем понятно что исчезает? Вы теперь не видите фотографию внутри контура?

Не видна фигура, которую я обрезала по контуру. Остается фон, который был на фото, и в центре на месте фигуры пустое место. Точно как в Вашем фильме.

[uliana50]

После того как вы указали контур,ентер,указываете фон,ентер,фон исчезнет а фигура останеться.

[Alenkina_]

После того как вы указали контур,ентер,указываете фон,ентер,фон исчезнет а фигура останеться.

Так, очень прошу прощения, еще раз "с лупой" пересмотрела фильм ollya и увидела, что она выбирает фон, а не фигуру. Изменено 18 апреля, 2016 пользователем Alenkina_

[Кадрен]

Alenkina, вы используете инструмент trim для обрезки поверхности.В командной строке >select cutting objects - выбрать режущий инструмент. В вашем случае это нарисованный контур.
Select object to trim - выбрать объект, который будет отрезан. Надо кликнуть мышкой с той стороны, которая должна быть удалена.

[Alenkina_]

Кадрен, спасибо) Уже сделала, будет мне урок на будущее все фильмы смотреть с "лупой"))) Почему-то показалось, что ollya в фильме кликала на фигуру, а не на фон.

[ollya]

Alenkina, еще не забывайте всегда смотреть в командную строку. Там все подсказки есть что делать. И контекстная справка - хорошая вещь. Видеоролики есть почти по каждой команде.

Изменено 19 апреля, 2016 пользователем ollya

[февраль]

здравствуйте. видел где то, сейчас найти не могу. подскажите пожалуйста чем и как визуализировать размер сечения, чтобы динамически менялся. строю манекен т-сплайнами (цилиндром) в рино5.
спасибо.

[ollya]

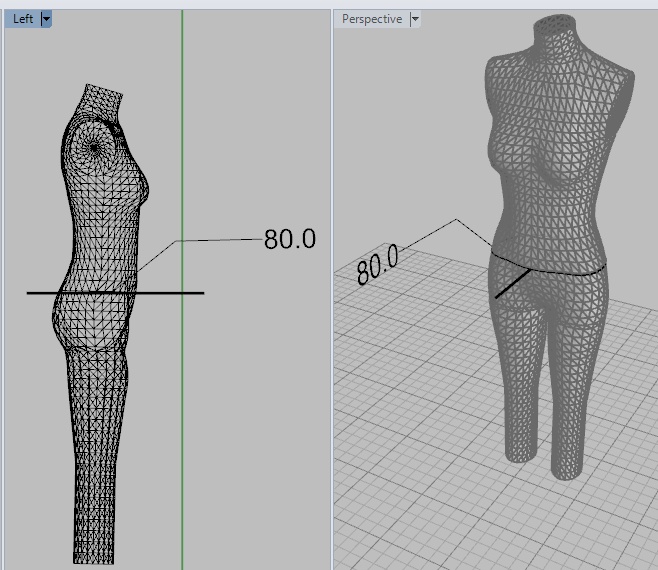

Последовательно выполняем команды при включенной истории и обновлении детей
_Polyline
_Project
_DimCurveLength
перемещаем полилинию ( можно брать кривую, если сечение сложной формы)
вместе с ней будет перемещаться ее проекция и меняться значение длины

[февраль]

а как это сделать для длины вертикальной фасетки примитива?
http://imagizer.imageshack.com/img922/8219/Ieribh.jpg

Изменено 28 апреля, 2016 пользователем февраль

[ollya]

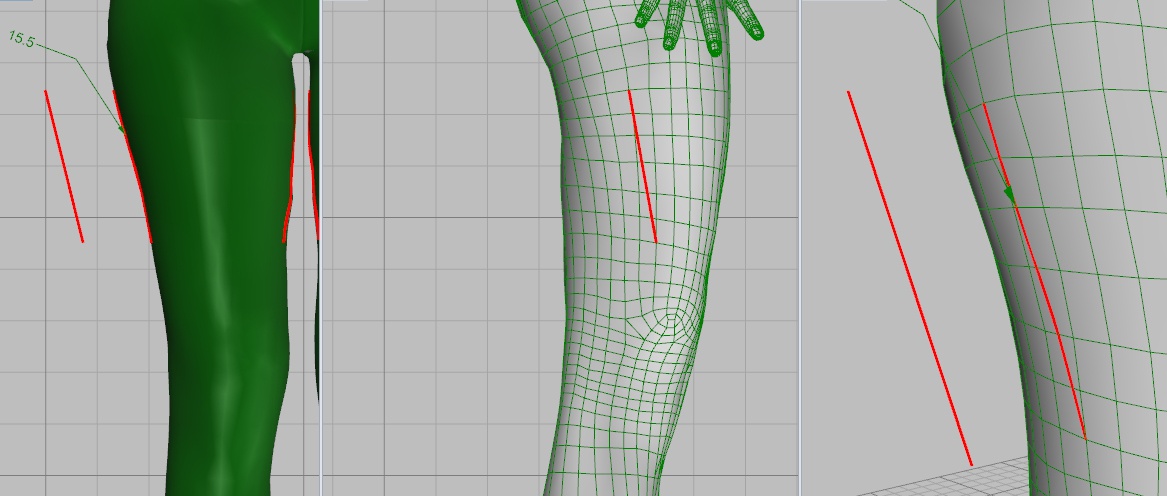

я не поняла, что такое вертикальная фасетка. и где у нее надо мерять длину. но можно измерять любые отрезки и незамкнутые тоже

рисуете любой отрезок, в любом месте , двигаете куда хотите, меняете его длину, проецируете , измеряете и видите значение

[февраль]

извините, пока в терминологии слаб. выразить мысль сложно.
строю манекен т-сплайнами (цилиндр) после просмотра видео уважаемой Гаспар по ссылке тут
при построении манекена есть необходимость сравнивать обхваты манекена с обхватами модели. в видео не приведен алгоритм вывода обхватов на т-сплайне.
вот нашел, Оля, ваш пост

Для юбки нет необходимости использовать заплатки. Юбка, построенная т-сплайном конвертируется в поверхность, можно резать стандартными командами Рино.
Чтобы проверить размеры обхватов надо при включенной истории построить секущую плоскость- команда _CutPlane
, найти пересечение юбки и построенной плоскости _Intersect, измерить размер обхвата _DimCurveLength.
Потом будете передвигать плоскость вверх и вниз по манекену - вместе с ним будет двигаться и линия пересечения. Соответсвенно и размер будет меняться.
Или можно поискать в теме скрипт Гаспар для измерения длин

но это после конвертации т-сплайна в поверхность. для т-сплайна не работает. вот как вывести обхваты на т-слайне ну и чтоб динамически менялись.
спасибо.

[Natamoda]

но это после конвертации т-сплайна в поверхность. для т-сплайна не работает. вот как вывести обхваты на т-слайне ну и чтоб динамически менялись.
спасибо.

Посмотрите в теме т-сплайнов. Помнится, что там выкладывали скрипт для этих целей.
Если вы планируете работать в т-сплайнах, вы не сможете работать без скриптов, потому что многие стандартные команды не работают в т-сплайнах, или, по крайней мере, весьма трудозатратно, через длинную цепочку команд. Изменено 2 мая, 2016 пользователем Natamoda

[ollya]

.
вот нашел, Оля, ваш пост
.....
но это после конвертации т-сплайна в поверхность. для т-сплайна не работает. вот как вывести обхваты на т-слайне ну и чтоб динамически менялись.
спасибо.

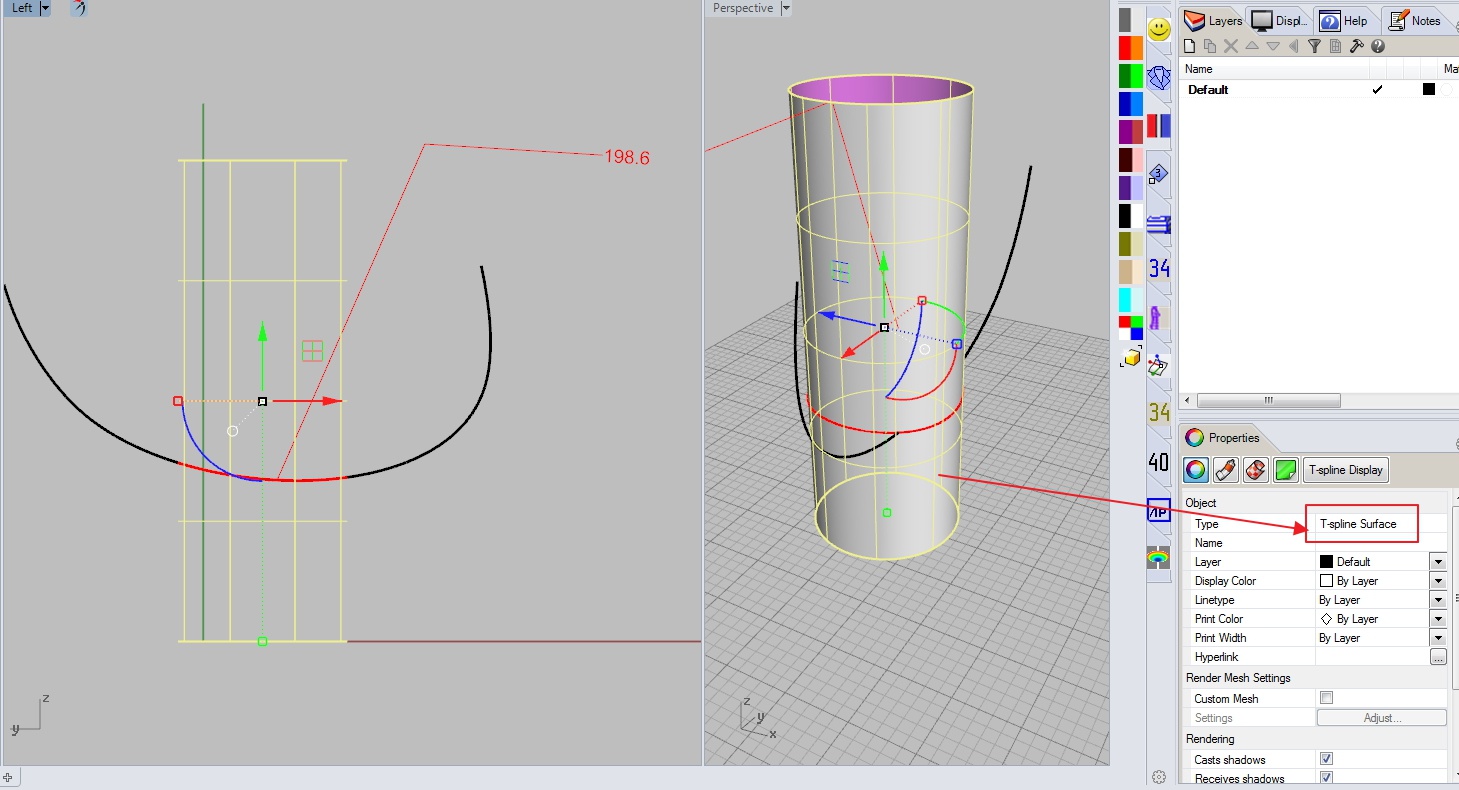

вот здесь я показала другой путь
так работает без всяких конвертаций.

[февраль]

спасибо, получилось создать динамический размер обхвата (сечения), но обхват (сечение) у меня получается не облипка, а угловатая кривая
вот на скрине справа http://imagizer.imageshack.com/img921/6883/t4PP7M.jpg
подскажите, как получить обхват(сечение) облипку?
спасибо.

[ollya]

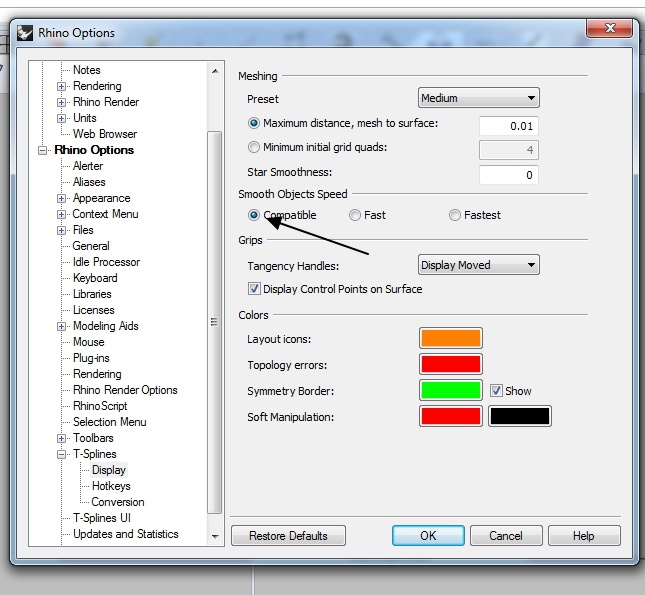

проверьте в опциях. должно быть так

[февраль]

да!! оно самое. все ок

[сан]

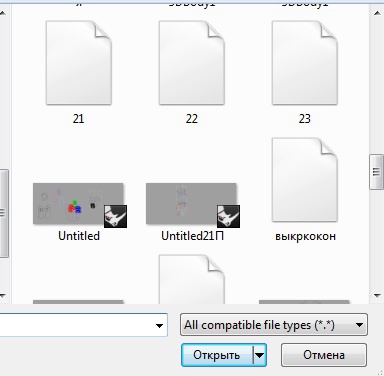

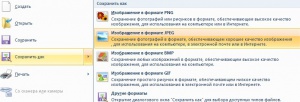

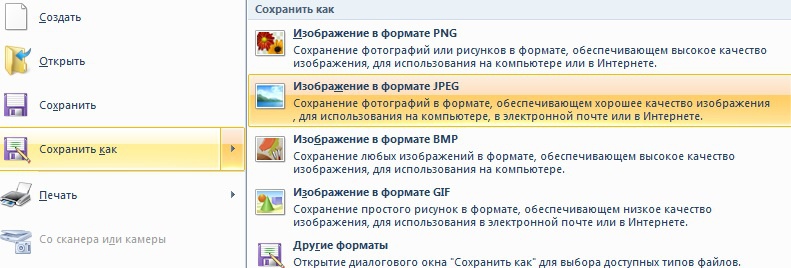

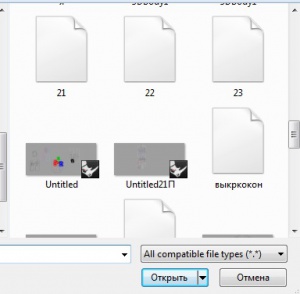

у меня почему то в РИНО - Rhinoceros 5 (64-bit), не получается , как раньше, открыть либо скрин, либо картинку, или фото, может что-то с настройками? скрины сохраняю также.как раньше . Рино видит только в 3D и проекты из CLO 3D 2011

[Natamoda]

Какой командой вы открываете?

[Кадрен]

у меня почему то в РИНО - Rhinoceros 5 (64-bit), не получается , как раньше, открыть либо скрин, либо картинку,

А перетаскиванием не пробовали?



у меня почему то в РИНО - Rhinoceros 5 (64-bit), не получается , как раньше, открыть либо скрин, либо картинку,

А перетаскиванием не пробовали?

[сан]

Наталья Павловна, командой open, или import



Катерина, перетаскиванием получилось, СПАСИБО! Но интересно, почему не видит программа эти скрины....

[Natamoda]

командой open, или import

А почему не командой Picture frame? Она же специально создана для вставки изображений.

[сан]

Наталья Павловна, СПАСИБО!!!! Поэтому и не получилось, я этой командой пользовалась, а теперь почему-то подзабыла....., СПАСИБО БОЛЬШОЕ !!!!
