Строим манекены в Rhinoceros 5

[Natamoda]

Вот мой вариант- раз не получается задать отдельно режим для фото, а при изменении режима для всего окна пропадает видимость всех поверхностей, сделаем наоборот- создадим режим, в котором все невидимо- а потом для всех поверхностей кроме фото выберем любой режим , в котором поверхности видны.

Рино само перенастраивается, как ей хочется.
Стоило перезагрузить файл, как все настройки, о которых написала раньше, исчезли. Восстановить их не получилось.
В результате пошла по пути Олли.
Но сделала наоборот, создала невидимый режим и применяю его к фотографиям в Перспективе при режиме Рендер для всего окна.


Хотя без разницы, можно к общему невидимому режиму применить видимость отдельных поверхностей, как написала Олля.

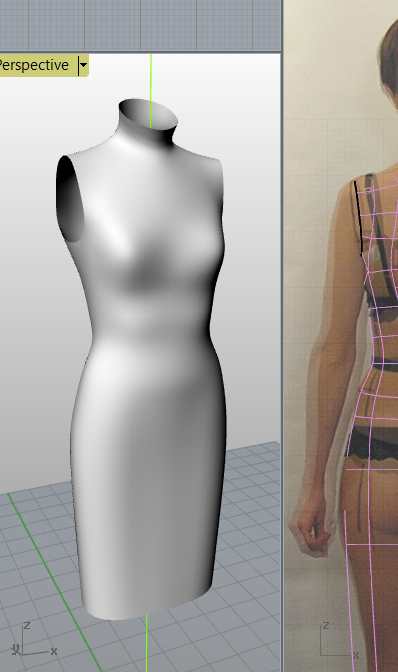

Когда фото в окне перспективы невидимы, можно применять любой режим отображения в окне перспективы, хоть каркасный, хоть прозрачный. Это удобнее, чем только Рендер. Изменено 14 марта, 2013 пользователем Natamoda

[ollya]

Но сделала наоборот, создала невидимый режим и применяю его к фотографиям

Так в том и дело, что у фотографий не меняется режим отдельно. у других объектов меняется, а у фото- нет.
Про то и разговор- как сделать, чтобы этого добиться?

Хотя без разницы, можно к общему невидимому режиму применить видимость отдельных поверхностей, как написала Олля.

Вот потому так и приходится делать

[Natamoda]

Совсем запуталась и запутала вас. То, что я сделала в предыдущем посте, это делалось на фото из файла, созданного в четвёртой версии.
В пятой это не работаетhttp://smiles.kolobok.us/standart/cray.gif
Думаю, что надо переходить на команды BackgroundBitmap, как специализированные команды для фонового изображения. В перспективе не отображаются по умолчанию. К сожалению, фото получаются не цветные.

Изменено 14 марта, 2013 пользователем Natamoda

[NATуся]

Возникла сложность..На моем компе установила 5 версию Рино..С него невозможно запустить на печать, т.к. ноутбук не подключен к принтеру. А на другом домашнем компе, подключенном к принтеру, установлена 4-ка. Вот теперь мне вопрос- как распечатывать файлы?.Каждый раз выдергивать- подключать провода принтера..?.Почему то файл, созданный в 5-ке, не открывается на домашнем компе, где установлена 4-ка..Как вы открываете один и тот же файл при необходимости и в 4-ке, и в 5-ке?

[ollya]

..Почему то файл, созданный в 5-ке, не открывается на домашнем компе, где установлена 4-ка..Как вы открываете один и тот же файл при необходимости и в 4-ке, и в 5-ке?

Файлы сохраненные в более поздних версиях не открываются в ранних. При сохранении надо выбирать - сохранить в 4 версии.

.Каждый раз выдергивать- подключать провода принтера..?

Тоже вариант. Подключить один usb -разъем, мне кажется проще, чем каждый раз при сохранении думать, как сохранять.
У меня шнур от принтера после перестановки не дотягивается до компа,купить удлинитель забываю, для печати просто пододвигаю принтер ближе и подключаю.

[Л@риса]

Давно не было необходимости масштабировать что-либо по ширине. В последний момент подумалось, что надо бы чуток добавить свободы изделию. Очень быстро это можно сделать манипулятором. Все детали скопом нельзя отмасштабировать, потому что будет неравномерное увеличение: центр масштабирования определяется программой исходя из площади выделенных деталей.

Тогда надо это делать поотдельности. Но задать один коэффициент каждой детали. В 5-ке с манипулятором это очень быстро - надо только вписать этот коэффициент в окошечко.

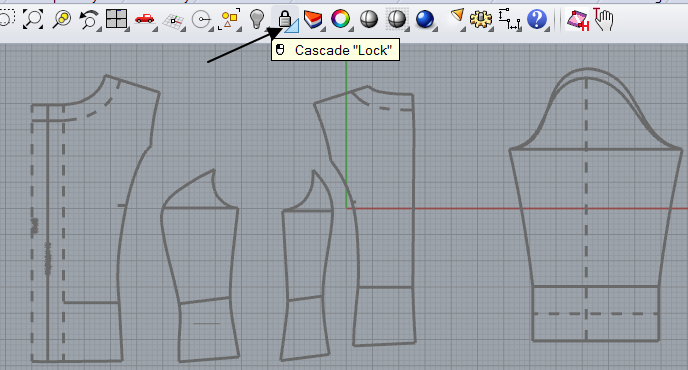

Для начала я сделала копию лекал и закрыла из под замочек, чтобы можно было ориентироваться и сравнить размеры:

Затем выделяем каждую деталь (лучше заранее все в ней сгруппировать), нажимаем на красный квадратик

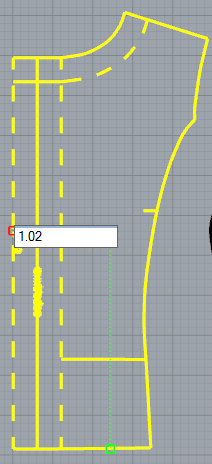

и появляется окошко:
, тырк в него и в появившееся поле вписываем нужную величину.
Нажимаем Enter. Всё.

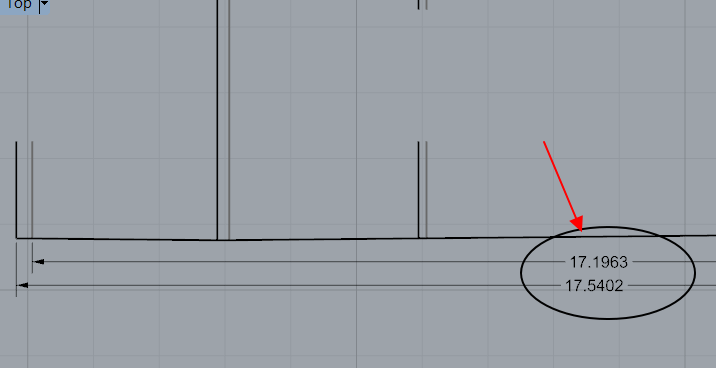

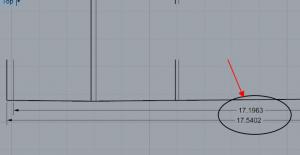

Разница небольшая, но мне это и надо было! Повторить так с каждой деталью.
Перемерила по ширине: итого в объеме добавилось 2 см свободы - что и требовалось.

[TMez]

Решила спросить, это у меня только так в 5-ке? Выделяю объект, который хочу перетащить+скопировать, начинаю мышой тащить и зажимаю Alt, объект то перемещается, только дубля не появляется.((( Вроде мелочь, скопировать несложно, но хотелось бы разобраться. От системы не зависит, и на 7-ке такое и на ХР тоже, версия 5 со 2 сервиспаком. В 4-ке все нормально.

[tvo]

Оказывается у меня тоже так. Никогда не пользовалсь таким способом копирования, а сейчас специально проверила из любопытсятва - в 4-ке работает, а в 5-ке нет.

[Грушенька]

У меня тоже так, поэтому стала пользоваться командой Copy

[ollya]

Тоже проверила- с зажатой клавишей не копируется.
Нужно сделать так- сначала переместить объект и не отпуская кнопку мыши коротко нажать Alt.После того как появится плюсик возле перемещенного объекта- отпустить кнопку мыши.
TMez, спасибо что напомнили про этот способ- я совсем про него забыла- а очень удобно

[Грушенька]

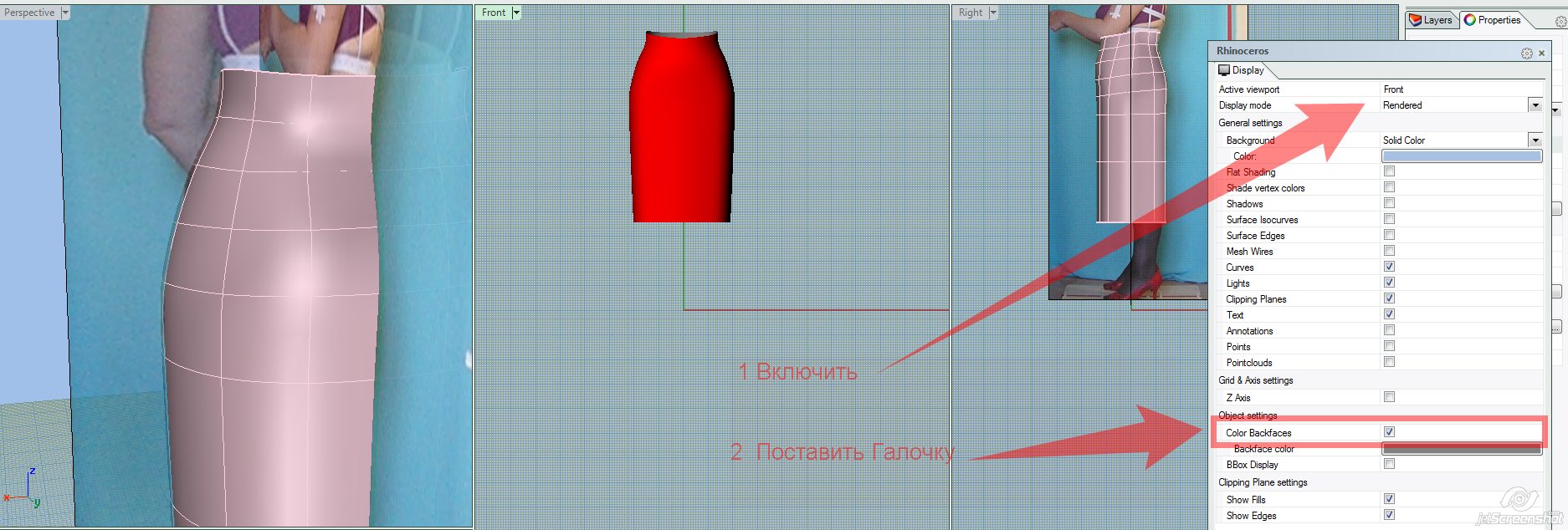

Заметила, что видимость фото в режиме Rendered при следующих условиях исчезает,
а как у Вас?

[Грушенька]

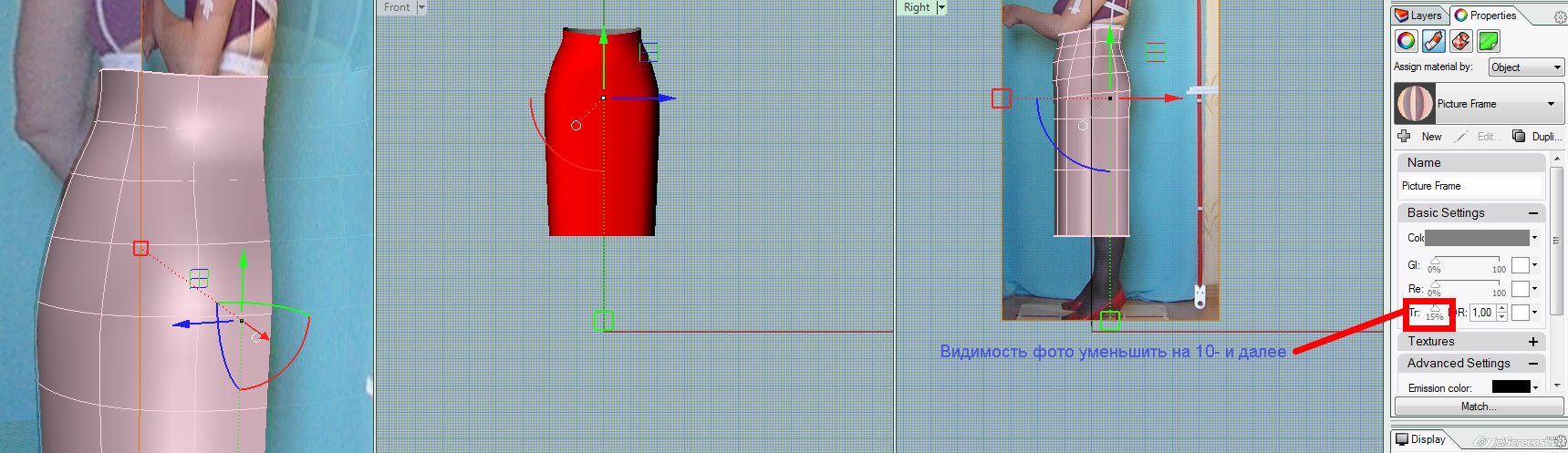

Надо добавить, что необходимо изменять видимость Всех фото во Всех видах

[Opium_3000]

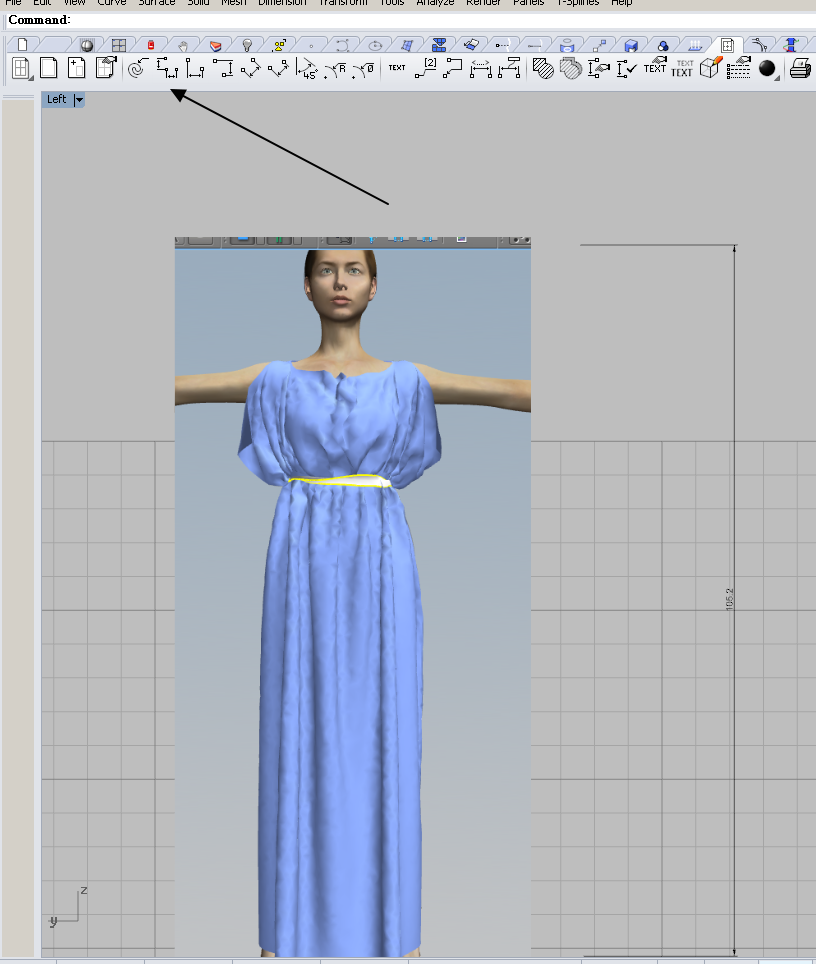

Здравствуйте всем! Начал изучать Рино по фильмам начал загружать фото выровнял от масштабировал получилось вот что

что то не то фото стало больше чем сетка на виде фронт не могу понять в чем дело
может вопрос не в тему прошу Вас помогите а то застрял на одном месте работаю в Рино-5

Изменено 21 сентября, 2013 пользователем ollya

[Natamoda]

А вы размер сетки проверяли? Проверьте размер опорного отрезка, если он нужного размера, на размер сетки можете не обращать внимание.
Проверьте единицы измерения, может, вы не в том шаблоне работаете.

Изменено 21 сентября, 2013 пользователем Natamoda

[ollya]

Как проверить, верным ли получился размер фото после масшатбирования

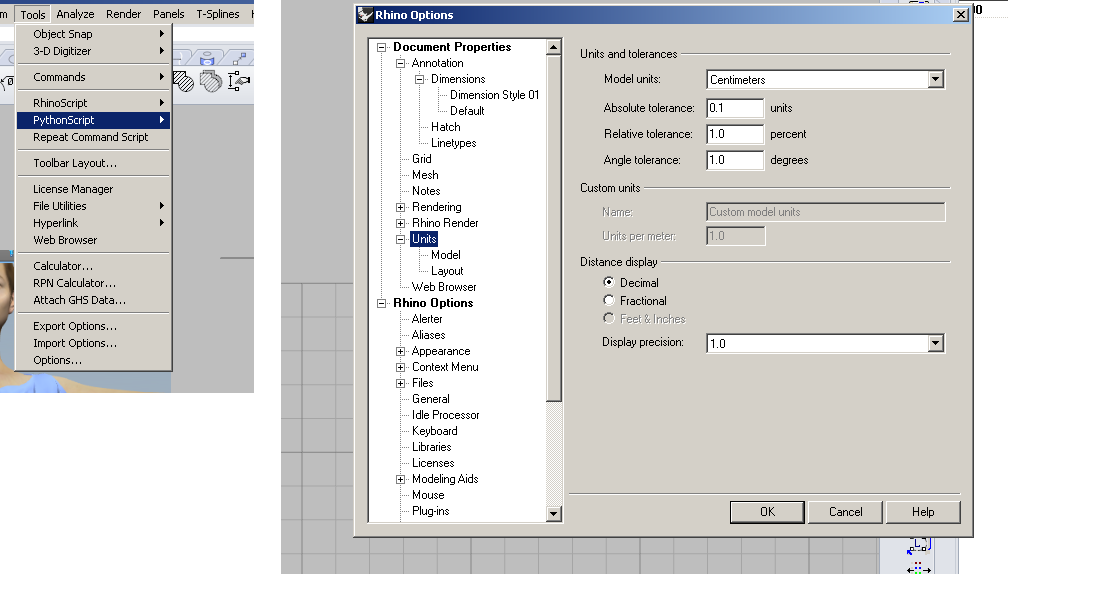

В опциях смотрим какие единицы измерения установлены для модели и для размеров

[Кадрен]

Выделяю объект, который хочу перетащить+скопировать, начинаю мышой тащить и зажимаю Alt, объект то перемещается, только дубля не появляется.

В 5 версии альт срабатывает с Гумбал.

[Кадрен]

Кстати о скриптах. Раньше пользовались специальным скриптом, чтобы начертить окружность по длине. Оказывается, теперь достаточно при рисовании окружности выбрать опцию Circumference и ввести нужно значение.

[Linka]

пользуюсь на одном из компьютеров демоверсией пользования на 90 дней. Здесь дана инструкция по "откату" этой версии. Поясните, пожалуйста, что это значит?

[arhimed]

Поясните, пожалуйста, что это значит?

Там описан способ "откатить" всю систему (все, что системном на диске С) на прошлое время.
Это нужно в первую очередь для быстрого восстановления всего диска С в случае краха системы (невозможности запустить "виндовс" по причине потери важных системных файлов), устанавливать все заново значительно дольше.
Это также можно использовать, если вы устанавливаете программу для пробы, и планируете в дальнейшем ею пользоваться еще один пробный период. При "откате" в системе не будет записи, что вы уже устанавливали эту программу и у вас появится возможность еще раз "попробовать", и еще раз её установить.
Но если вы намерены постоянно пользоваться программой - рекомендую подумать о установке постоянной версии программы.

[Linka]

Но если вы намерены постоянно пользоваться программой - рекомендую подумать о установке постоянной версии программы.

Спасибо за разъяснение. Именно на данном компьютере это запрещено, на другом пользуюсь постоянной. Поэтому и заинтересовалась, но похоже это тоже не мой случай

[Цветы]

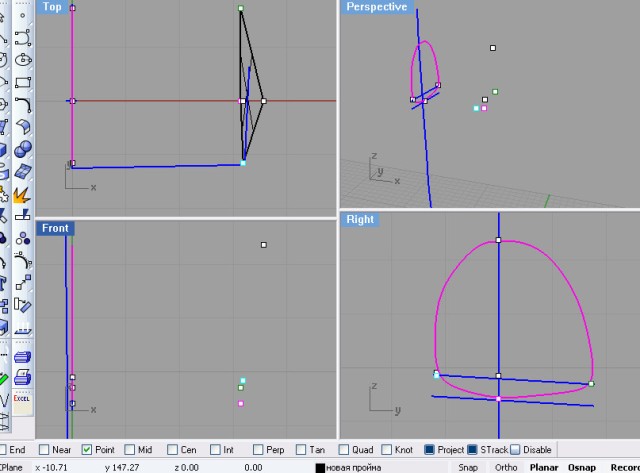

Подскажите пожалуйста, какие могут быть причины, что не видно плоскости на виде перспектива, плоскость построена на этом виде. Точки в пространстве строила как в построении манекена Мурзилки.

[ЛюдмилаСС]

Подскажите пожалуйста, какие могут быть причины, что не видно плоскости на виде перспектива, плоскость построена на этом виде. Точки в пространстве строила как в построении манекена Мурзилки.

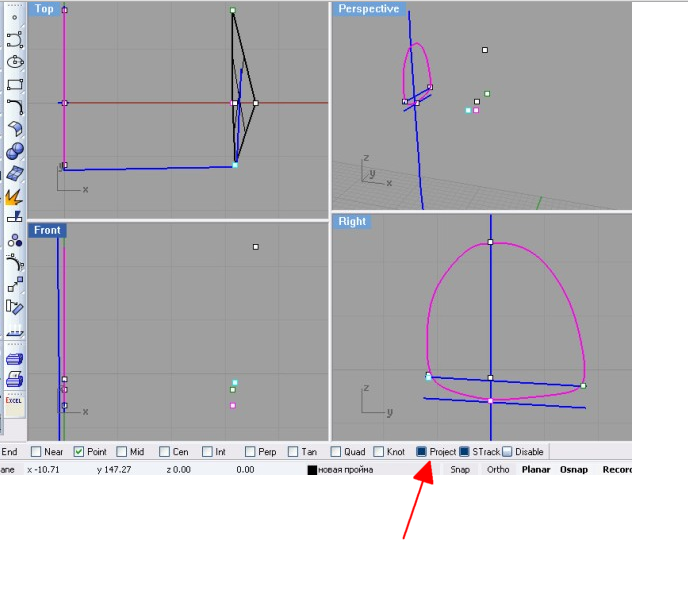

Думаю, что причина во включенной привязке Project. Построенная поверхность проецируется на конструкционную плоскость. Попробуйте отключить привязку

[Natamoda]

Точки в пространстве строила как в построении манекена Мурзилки.

Цветы, вряд ли вам ответят на вопросы по конкретному построению те, кто давно этим методом не пользуется (в основном они и остались на Сезоне) . Когда не пользуешься, быстро забываешь (я, например, автокад забыла напрочь, хотя работала там достаточно долго).
Постарайтесь самостоятельно разобраться в очень старых темах, где этот метод описан , или обратиться к автору метода.



Хочу добавить, что сейчас времена иные, не те, когда был только автокад и в принципе был только один метод построения в 3Д. И на каждый вопрос был достаточно однозначный ответ.
За прошедшие 5 лет появилось много разных программ и много разных методов построения. У каждого из нас появились свои предпочтения и, зная свой любимый метод хорошо, о других мы имеем достаточно поверхностное представление.
Вам лучше не браться за все методы одновременно (вижу ваши вопросы во всех темах по 3Д), а остановиться но одном из них и постараться освоить его на должном уровне. И только потом, браться за другой, если потребуется. Распыление ни к чему хорошему не приведёт.

Изменено 2 октября, 2013 пользователем Natamoda

[Natamoda]

Сегодня наткнулась на новую команду масштабирования, выяснила, что она появилась только в 5 версии, почему то раньше на неё не обращала внимание
Итак, команда ScaleByPlane
Как мы её можем использовать.

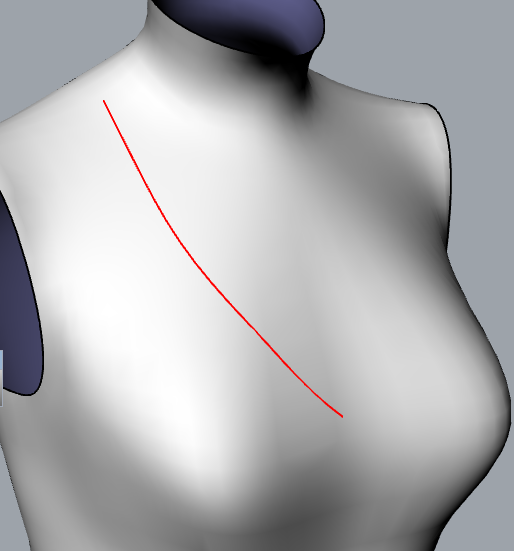

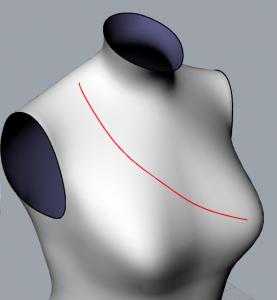

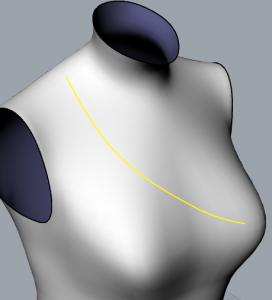

Например, нарисовали линию горловины (или кармана) на манекене.
Всё нас устраивает, но захотелось увеличить или уменьшить прямо на манекене.

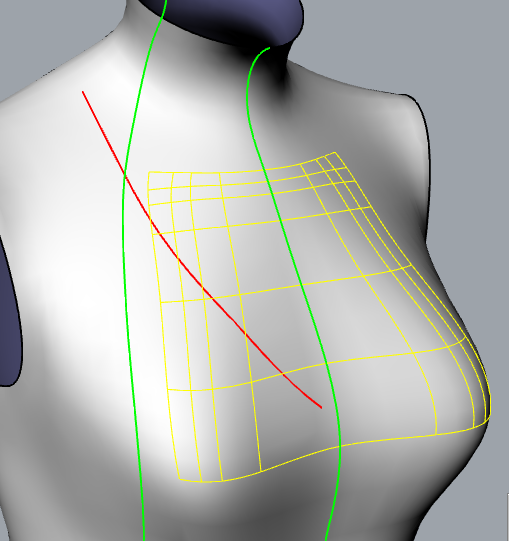

В новой команде есть опция - по объекту (Object), это значит, что операция масштабирования будет идти вдоль объекта.

Есть необычное в поведении команды, объект становится пластилиновым в зависимости от вектора направления масштабирования. Но визуально можно проследить и остановиться на той форме кривой, которая нам нужна

Кривая, хоть и не на всём протяжении прилегает к поверхности манекена после применения команды, но очень близка. При дальнейшем прижатии её командой Pull curve, она сохраняет найденную форму, в отличии от тех кривых, которые находятся на достаточно большом расстоянии от манекена. Перед Pull curve надо вернуть проекционную плоскость в мировую систему координат.


Советую присмотреться к новой команде и использовать в своей работе.

Изменено 2 октября, 2013 пользователем Natamoda

[Цветы]

Цветы, вряд ли вам ответят на вопросы по конкретному построению те, кто давно этим методом не пользуется (в основном они и остались на Сезоне) ..



Спасибо! Я помню все построения, но пройму забыла как она строится.
