Серводвигатель

[Gallla]

прикручиваем опору или к столу.или к машине. смотря как удобнее

опору чего ? датчика ? на фото не вижу

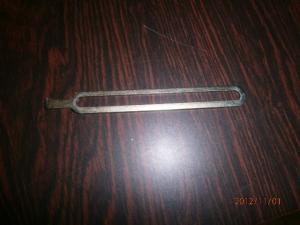

да в корпусе датчика есть прямоугольное углубление похоже для чего то , в комплекте есть металлическая планка , скруглённые края , прорезь посередине по всей длине планки , в углубление фигурным краем если приложить совпадает , дальше пока не поняла , сижу на работе рассматриваю , думаю без навески на машину , но с присоединёным позиционером( к мозгу ) , он должен работать? или заметит что датчик ни к чему не прикручен..

[Анжел]

в комплекте есть металлическая планка , скруглённые края , прорезь посередине по всей длине планки

Скорей всего для фиксации позиционера. Но я не нашла к чему привинтить второй край. У меня расстояние от позиционера до столешницы больше по длине чем эта железка. Думаю что не для всех моделей машин эта опора подходит.

[Gallla]

да такая планка , прямоугольный край в датчик , а круглый не понятно и мне

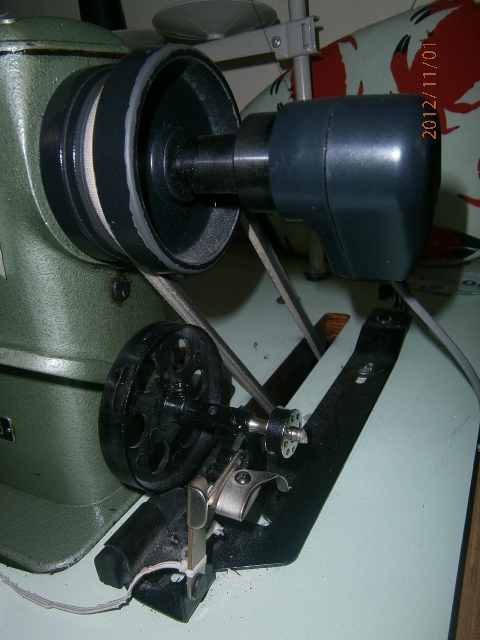

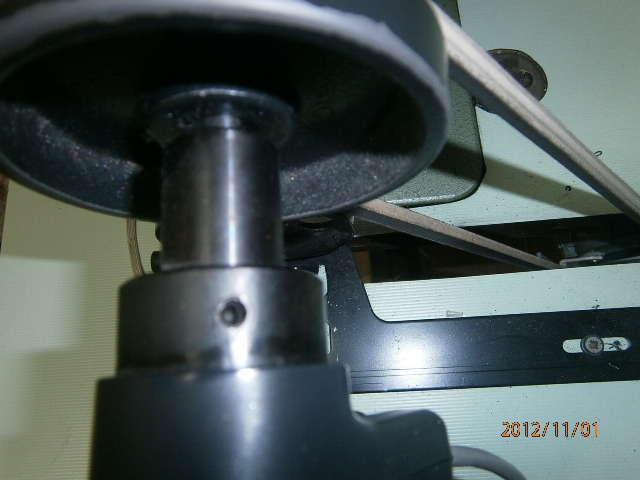

Может быть эти фото Вам помогут. Позиционер иглы без пластмассового датчика, который надо крепить непосредственно к корпусу машины. Переходник( металлический маленький цилиндр) прикручивается к маховому колесу новым болтом ( есть в комплекте к мотору ) . Затем вручную выставляется положение иглы, и закрепляете сам позиционер иглы шестигранными винтами ( видно на фото).
Уже больше полугода машина работает с таким двигателем, я очень довольна. Включаю в начале рабочего дня и практически до окончания работы не выключаю. Настроила так, что позиция иглы при окончании работы мотора всегда в верхнем положении ( можно запрограммировать и в нижнее положение). Так же можно изменить настройку на нижнее положение иглы ( в инструкции написано как изменить программу) , но я этого не делала. Скорость работы двигателя по умолчанию 49.Я ее не меняла. Меня устраивает такая скорость.

от этого пришлось отказаться , он оказался таки неисправен , других нам не привозили, а позиционер стал замечательно , заглючило блок управления через 15 мин тестирования
, отвезла назад

[seryis]

кроме этой железяки должна быть пластмассовая. вот она прикручиваецца к столу, кней прикручиваецца эта железная, а железная как вы заметили становицца в паз,на практике правда пластмассовая часть встаёт точно на моталку )) . я сгибал эту железную и прикручивал прям к машине

[Gallla]

Вот попытаюсь описать дальнейший процесс:
Вал не трогали :-)
Цветовая маркировка на магнитах была перепутана и красный на датчике загорался при зеленом магните(синего не было :-)), а зеленый соответственно на красном!
К тому же идея с жвачкой не сработала, т.к. цепляли на трансфер( тонкий двухсторонний скотч) и ничего не происходило... нужен непосредственный контакт датчика с металлом.
Поэтому в уже имеющихся местах крепления нашли место датчика на которое реагировал магнит.... Это место примерно в 6 мм вправо от светодиода, сделали метку на машине на месте расположения датчика. Далее закрепили как надо шкив и нашли положение с поднятой иглой - отметили место на шкиву напротив метки датчика, далее тоже самое с нижним положением иглы.
Магниты в основании, где они прикручиваются к шкиву немного подточили, т.к. нужен был зазор между датчиками 2-3 мм.
Просверлили новые отверстия в шкиву (угол 120 совпал)
Далее шли по инструкции... установила 1 скорость и положение 0... вот собственно и все....
Все заработало!!!!! Я теперь могу шить по 1 стежку буквально! Точность шитья очень увеличивается!



Завтра добавлю немного фото. В процессе не фотала, чтобы мужу не мешать...



Надеюсь пригодится кому, с описанием уже будет намного легче! Правда руки нужны умелые!

надеюсь мне пригодится.заказала такоой же (с кольцом )
в Харькове , у нас так и не появлись в городе
с нетерпением жду это чудо швейной техники ,я тоже хочу шить постежково , и с контролируемой скоростью, и главное - тихо
моя трансформаторная будка(испорченный фрикционный мотор ревущий ) меня достал ,
придёт мотор покажу ,должен прийти такой как датчиком--кольцом
вопрос у кого Povermax стоит , может лучше его брать ?

[pssergey]

...вопрос у кого Povermax стоит , может лучше его брать ?

У нас такого нет, но как-то пытался в них разобраться.
Смотря какой Povermax...
По бумагам например AH21-55 если, то у него при прочих равных меньший крутящий момент - 3 N/m, а у YJW-55-A - 5N/m, что наверно будет заметно при сравнении, если шить как раз то, что шьёте Вы Gallla. Вот Povermax AT21-70 имеет уже 7,5 N/m, но макс. обороты там заявлены 2500...

[Gallla]

получила , поставила , фотки позже , не могу провода найти , фотки слить ,
Zoje wr --140,
крутящий момент - 4 N/m,
об. 0-4600
первые впечатления:
очень мягкий ход ,
точный даже без позиционера , кольцевидный , пока не удалось поставить , из-за формы махового колеса(внутри выступ отливки , не даёт ничего ставить, надо на токарку свозить маховое колесо)
звук- тишайший
покупала у Саши http://club.season.ru/index.php?showuser=26861 , помог выбрать то что мне нужно , удалось всё подробно узнать про мотор , расположение управления , подключение , особенности , у Повермакса , управление для меня не подходит ,
мне удобно кнопки на лицевой панели , и у Zoje wr --140 , если не ставил позиционер , не нужно ничего сбрасывать или отключать ,
отлично и так постежково шьёт

[pssergey]

получила , поставила , фотки позже , не могу провода найти , фотки слить ,
Zoje wr --140,
крутящий момент - 4 N/m,
об. 0-4600...

Наконец-то, свершилось. Поздравляю.
Нашёл вот такой только ZOJE WR040. Он?

...мне удобно кнопки на лицевой панели , и у Zoje wr --140 , если не ставил позиционер , не нужно ничего сбрасывать или отключать ,
отлично и так постежково шьёт

Хорошо, что не путается и без датчика работает. А как сам датчик подходит к корпусу машины без свистопляски?

[Gallla]

А как сам датчик подходит к корпусу машины без свистопляски?

не подходит , тоже выступ , как раньше писали , я его обрезала , просверлила отверстия в станине , и тут при примерке , маховое колесо показало мне .....
я всё сфоткала , коробку с шнурами не могу найти , слить фотки



но кстати на работе посмотрела на Джемси - там на маховом уже есть отверстия под датчики , ка и на машинах Zoje
то есть мотор под эти машины сделан

Нашёл вот такой только ZOJE WR040. Он?

да он , только с моими цифрами и у них на сайте нет , только получили ,ещё не выставили ,хорошо мне помогли выбрать, с сервиками у меня никакого опыта нет

[Gallla]

Нашёл вот такой только ZOJE WR040. Он?

характеристики совпадают , внешний вид тоже

[Jizelia]

Нужна помощь. Приобрела серводвигатель Пауэрмакс 21-55, решили сами установить и получается, что осталась лишней одна з/часть, куда её определить не знаем. Так же не можем понять почему при нажатии на педаль очень маленькие обороты и определенная цикличность. Чуть-чуть прошьёт и останавливается (двигатель без позиционирования иглы).

[seryis]

вот он как раз и ищет позиционер. посмотрите в инструкции как его отключить

[Jizelia]

А про оставшуюся детальку как бы вопрос решить?

[pssergey]

А про оставшуюся детальку как бы вопрос решить?

А в инструкции не пишут что ли? Напишите хоть есть инструкция или нет.
Переходник это похоже, как раз для подключения датчика Synchronizer sensor interconnection cable.

[Jizelia]

Есть вкладыш от инструкции в котором сразу и не разберёшься. Спасибо за подсказки, всё подключили - работает.

[Gallla]

мой сервик прошёл , ещё тестирование : шила с 14-00 до 14-00 следующего дня , разумеется не непрерывно - с перекусами и кофе , швы от 5см до 30см, то есть стоял 24 часа вкл , не грелся - не возмущался, как я его люблю !!! работать очень удобно

[pssergey]



...я всё сфоткала , коробку с шнурами не могу найти , слить фотки...

Как там с фотками, удалось слить?

[Gallla]

фотки

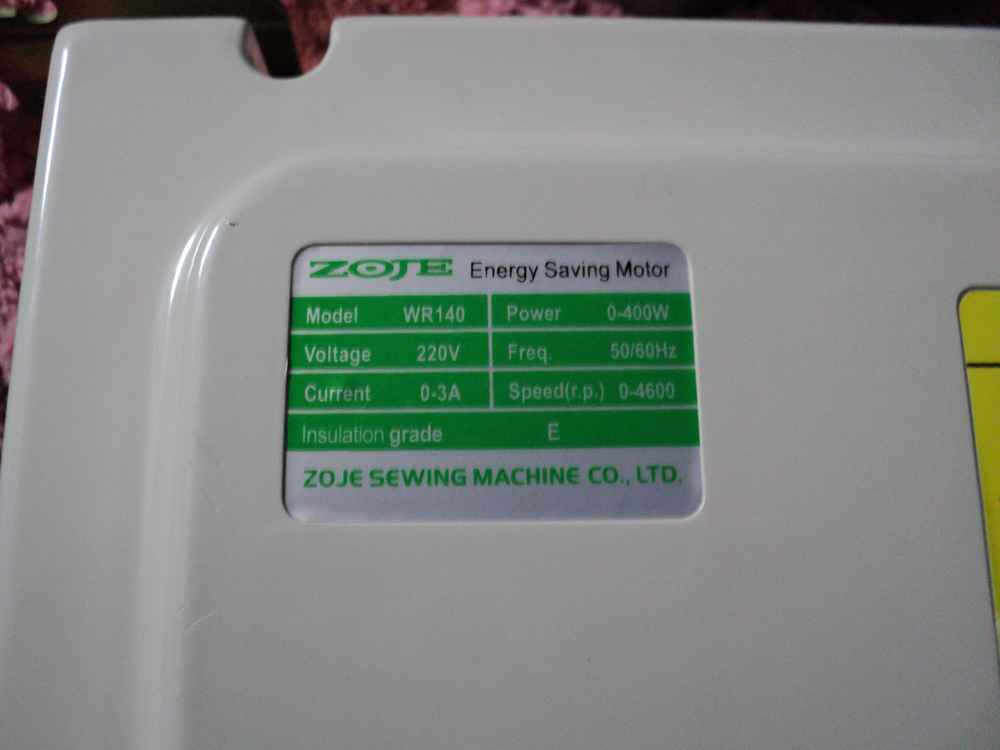

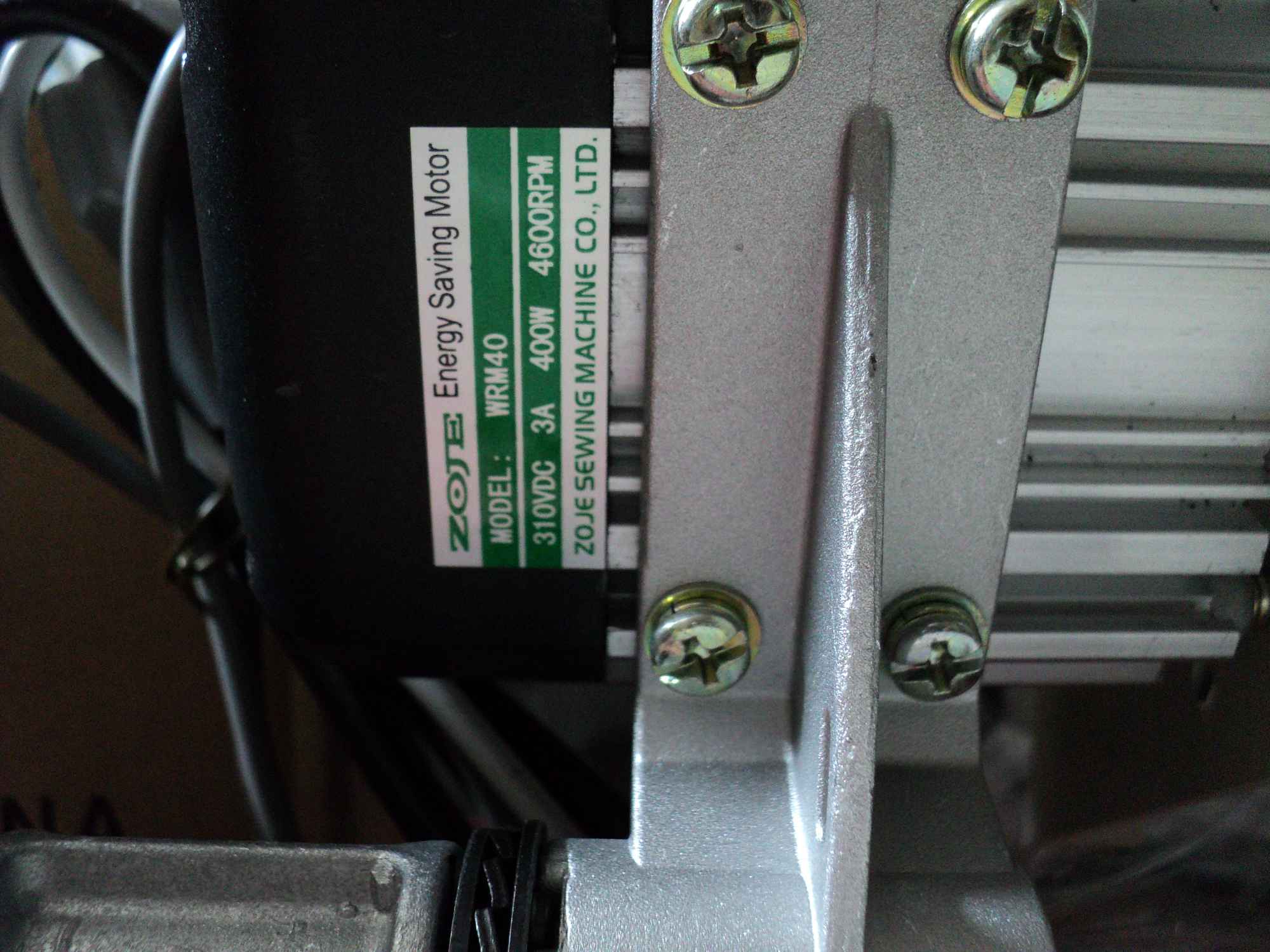

1. сведения о моторе
2.сведения о моторе

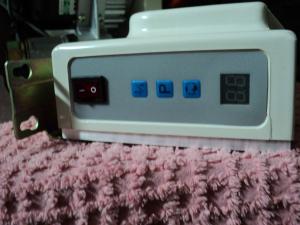

3.красная кнопка - сеть
верхняя синяя кнопка - позиционирование иглы , средняя кнопка Р - направление вращения,нижняя кнопка - управление скоростью

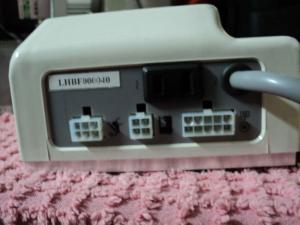

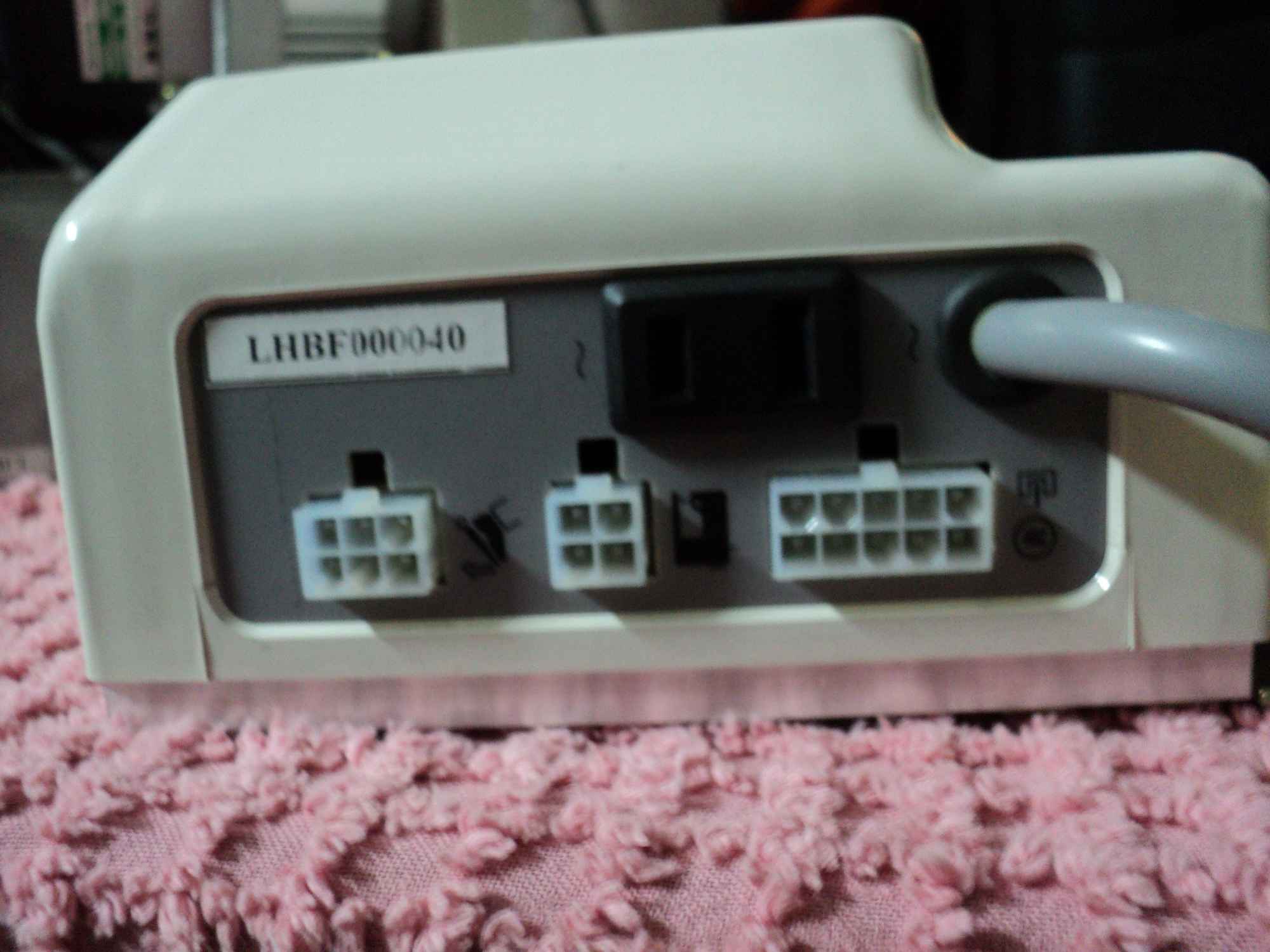

4.разъёмы подключения : слева на право на фото - педаль , позиционер ,мотор , чёрное гнездо для подсветки

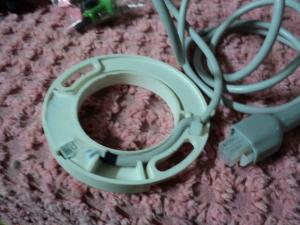

5.позиционер
6.примерка : не подходит , мешает выступ вокруг вала

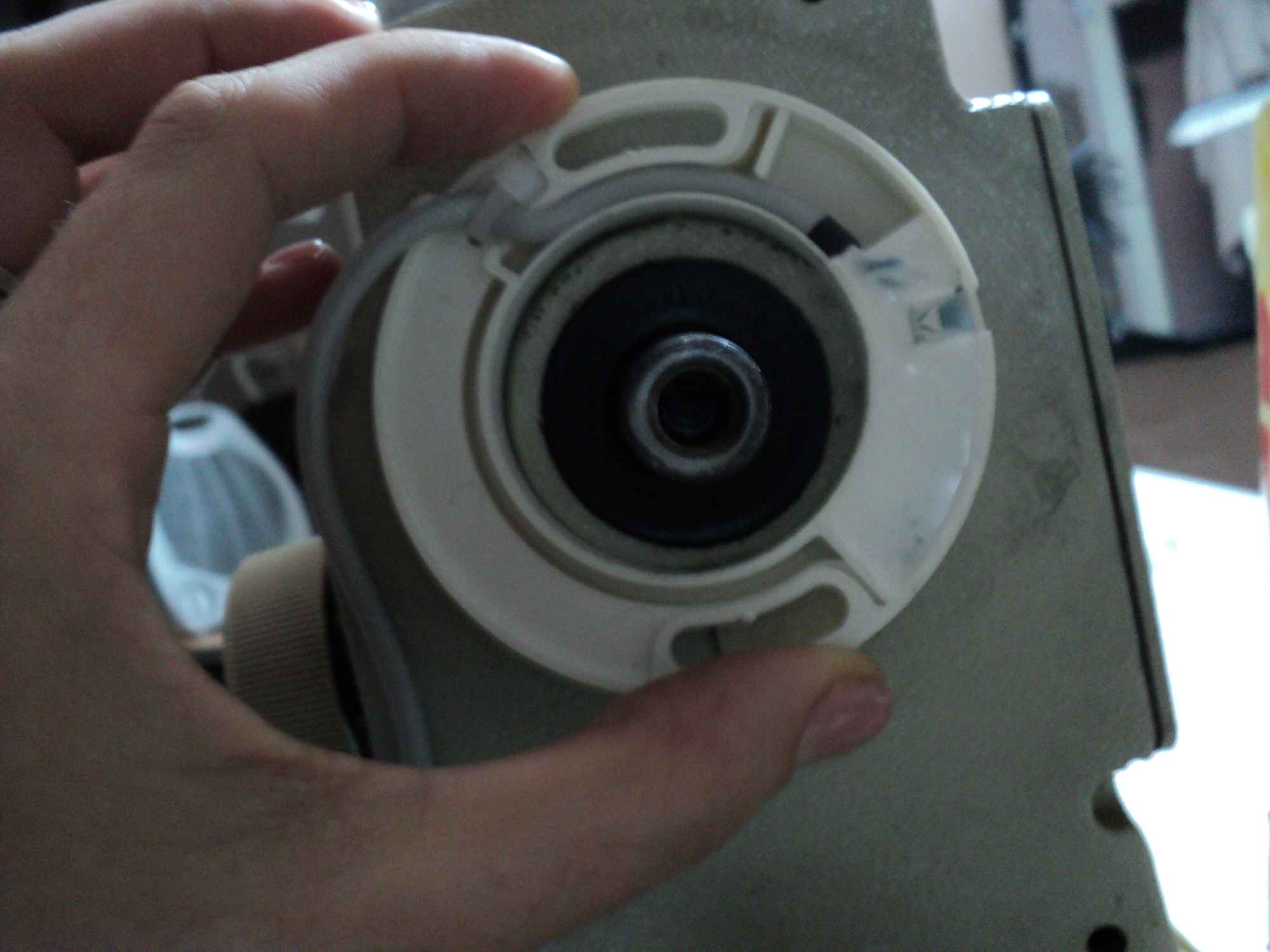

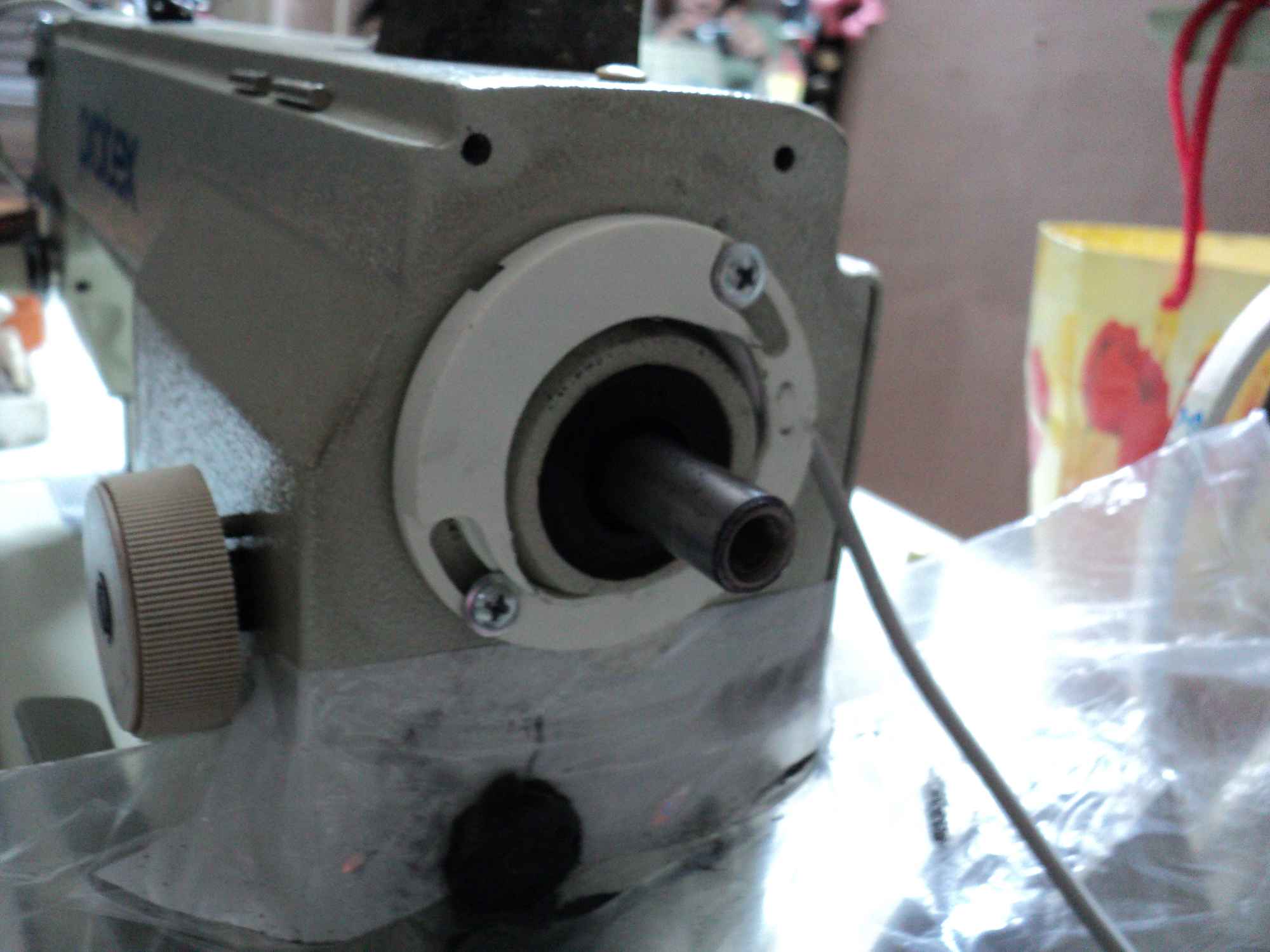

7.подрезала корпус позиционера и прикрепила (когда сверлила , машину обернула плёнкой , и разложила магниты обёрнутые плёнкой- так с них проще потом опилки снимать .а магниты нужны , что бы металлические опилки , не сыпались куда попало)

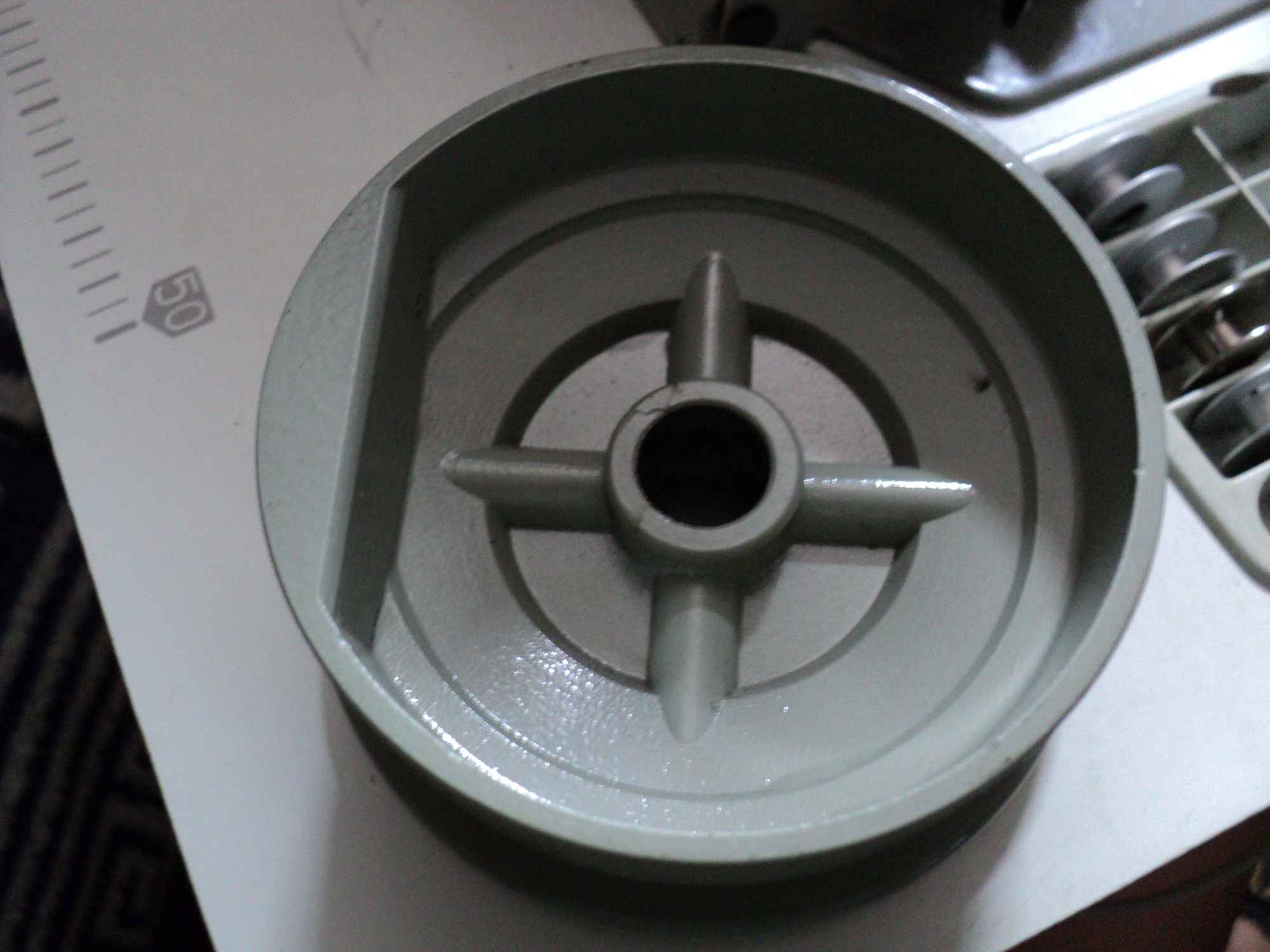

8.но внутри маховика ,отливка , не придумала как крепить датчики , и бросила это дело
9.установленый мотор и рядом кнопка подсветки

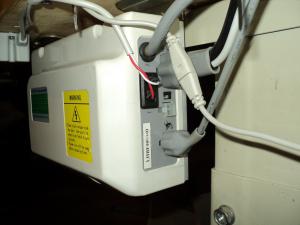

10 . тыльная сторона мотора , с подключеной подсветкой

[Jizelia]

Может быть кто-либо подскажет как нужно выставлять параметры на дисплее... При включении двигатель сразу начинает вращение без выставленных параметров (вроде бы так не должно или я не права?..) На дисплее понимаю только под цифрой 4 - позиционирование иглы (которое мне не нужно), а вот что значит всё остальное и как применяется не могу разобраться сама. Так же каким образом можно изменить направление вращения вала (у оверлока др. направление)? Буду очень благодарна за подсказки.

Изменено 22 января, 2014 пользователем Jizelia

[Jizelia]

Нашла инструкцию на русском в др. теме, буду пытаться настроить.

[tvo]

У меня сервопривод другой, поэтому ничего конкретного не подскажу. Но у меня есть в электронном виде инструкция к своему сервоприводу. Я по ней всё установила, как надо.
На всякий случай вот на неё ссылка: https://cloud.mail.ru/public/0f75c73bc1b7/FDM.doc
Вдруг Вам чем-нибудь поможет.

[Jizelia]

Спасибо, tvo, но это не то, а вот это должно подойти, пойду пробовать...

[zemskoff.maks]

Добрый день! Купили и установили на швейную машинку 97 класса серво двигатель работал отлично пол года ,потом видимо был скачок электричества и он перестал работать показывает ошибку e2 ,предохранитель цел. если есть возможность подскажите в чем может быть проблема!

[Gallla]

zemskoff.maks , проверили контакты?(педаль ) датчик положения иглы ) , мог отсоединиться провод в разьёме

[time]

Не могу нигде найти уровень шума в децибеллах для серводвигателя Aurora YJW-55A, стоит на скорняжке.
Везде пишут - бесшумный, низкий уровень шума и вибрации, и это действительно так. Но точных цифр предоставить каким-нибудь проверяющим не могу.

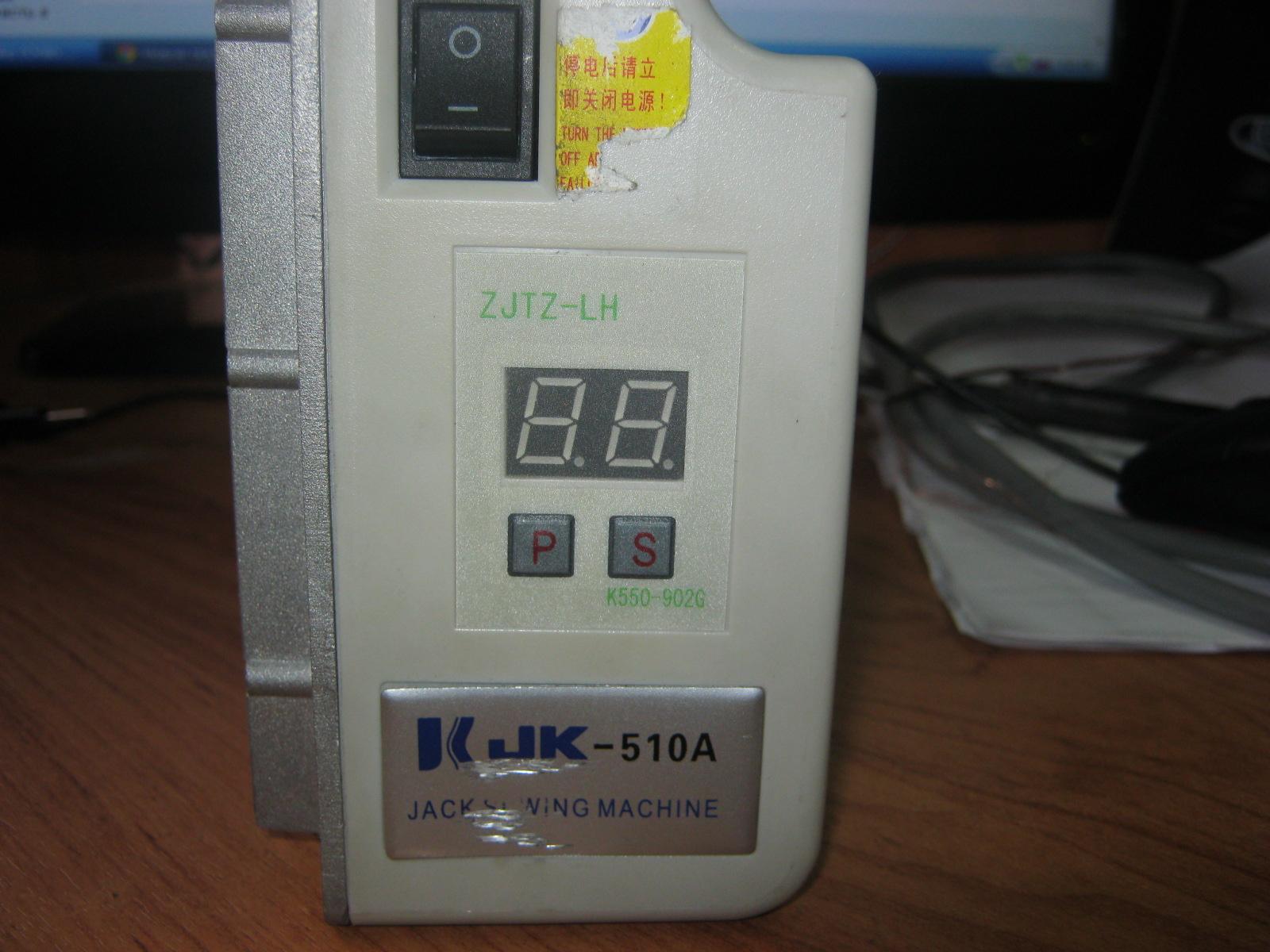

И еще такая проблема с ним - стартует и останавливается резко, или железка идущая от педали обо что-то стукается при включении-выключении, в-общем слышен стук в момент старта и остановки. Не то чтобы сильный, но похоже соседям не нравится. Это возможно отрегулировать или никак? Рядом на промке стоит JK-510A, у него такого звука нет.
Подскажите, пожалуйста, а то соседи снизу достали, обещают пожаловаться, хоть у меня и все легально, но все равно не знаю что делать.
Прокладки противовибрационные стоят под ножками.
