Рино - ЧаВо для новичков

[oksancha]

http://s005.radikal.ru/i210/1006/50/6a3ec540bc9d.jpg



Результаты моих "Страданий по Split " ;)
Рукав уже сконструировала, но разрезать уже сил нет;)
Буду пытаться сшить жакет.

Изменено 6 июня, 2010 пользователем oksancha

[наташа25]

Просили справочное руководство по Рино Бориса Фомина.
http://narod.ru/disk/21570203000/97241_fom...i_russ.pdf.html

[Кадрен]

Буду пытаться сшить жакет.

Будете пробник делать или сразу шить набело.

[oksancha]

Будете пробник делать или сразу шить набело.

Пробник - так как у меня швейный опыт - уроки труда 20 лет назад и пара вещей по дискам леко. Я потому так за Рино и зацепилась ;) - есть большое желание шить , а снять мерки , построить выкройку , посадить на фигуру - мне трудновато.



Теперь буду придумывать как воротник к этому делу пристроить. Да , и рукав надо развернуть, наверное 2 - шовный будет.

[Granny]



Результаты моих "Страданий по Split " ;)
Рукав уже сконструировала, но разрезать уже сил нет;)
Буду пытаться сшить жакет.

Разверните полочку цельной, а потом разрежете, чтоб средняя линия прямая была.

[oksancha]

Разверните полочку цельной, а потом разрежете, чтоб средняя линия прямая была.

Хорошо, я уже сама поняла - где огрехи у меня. И еще надо от средней линии переда больше припуск на застежку сделать. Так что перед перестрою и разрежу заново:-)

[oksancha]

http://s58.radikal.ru/i161/1006/5c/9c5bfb0f203f.jpg



Однако вот так получше будет, большое спасибо за совет!!!

Изменено 7 июня, 2010 пользователем oksancha

[ИрЧа]

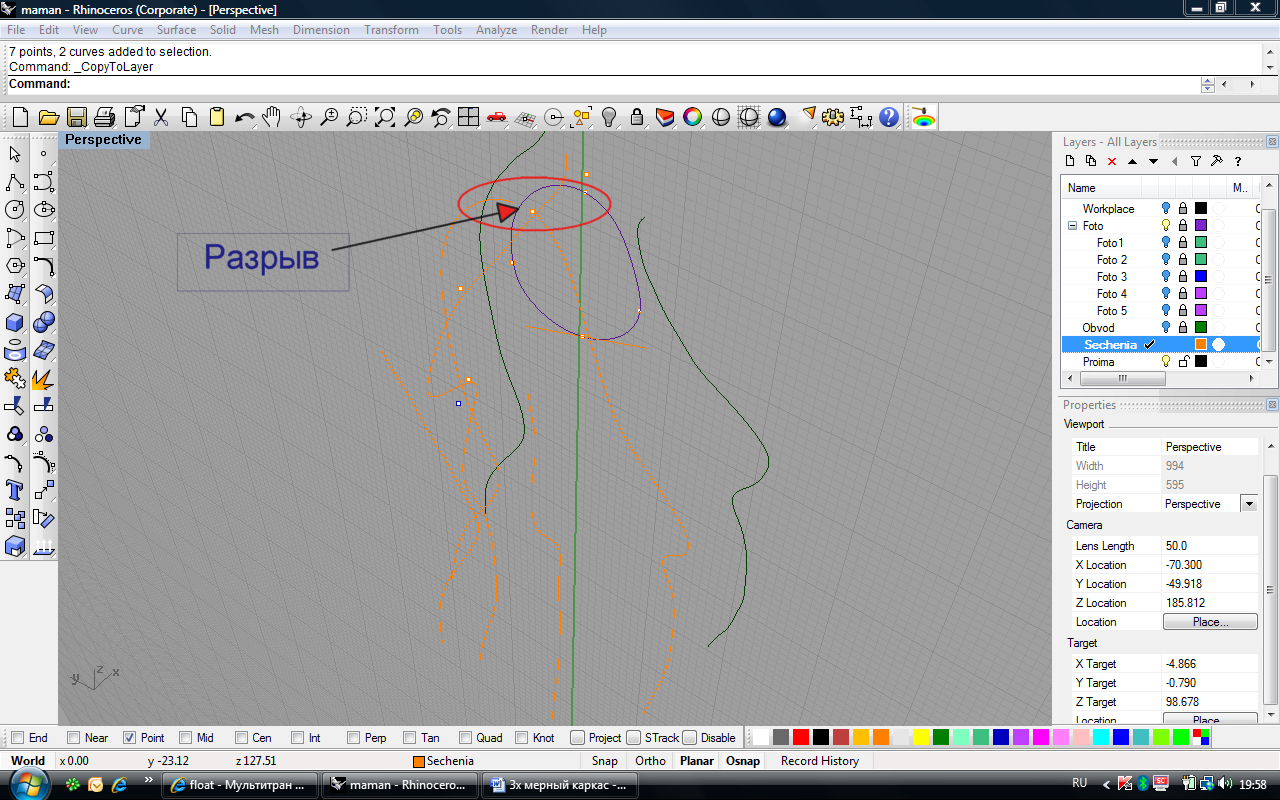

Ух! Девочки, посмотрите, пожалуйста. Дошла до начала построения 3-х мерного каркаса. Смущает разрыв между линиями переднего и заднего рельефов.



[Natamoda]

Ничего страшного. Я не соединяю

[Granny]

А меня вид экрана в перспективе смущает. Как то странно расположена сетка. Изменено 7 июня, 2010 пользователем Granny

[ИрЧа]

А меня вид экрана в перспективе смущает. Как то странно расположена сетка.

И меня смущает. Она как бы сбоку стоит.
Загрузила виды из другого файла. Все встало на свои места. Сетка снизу. Изменено 7 июня, 2010 пользователем ИрЧа

[nastyu_pastyu]

оцените пожалуйста мое детище
не могу с проймой разобраться, какая то она некрасивая, может что посоветуете
http://s006.radikal.ru/i215/1006/12/f6107b8f0996.jpg

[Natamoda]

У вас часть объёма срезается, потому что мало вертикальных изолиний, поменяйте настройки лофта.
Показывайте манекен во всех проекциях максимально крупно. В перспективе сложно проанализировать ошибки. Помимо поверхностей, покажите сетку из формообразующих в тех же проекциях.

[ИрЧа]

У меня возникли 2 вопроса:
1. На каком этапе проводится проверка обхватов? до построения проймы или после?
2. ?Процедура разрыва проймы. (Я сейчас на этапе изготовления 3-х мерного каркаса).
"Скопируйте получившуюся пройму на слой secenija, разорвите ее в самой верхней и самой нижней точке на две половинки при помощи кнопочки "Delete Sub-Curve" и отзеркальте"
Можно по-подробнее. Выбираю команду - выделяю кривую (пройму) - выбираю верхнюю точку- далее Рино просит выделить конечную точку. Я выбираю эту же верхнюю точку? Или выбираю нижнюю точку? Но тогда часть кривой удаляется...



Я так рада, я уже добралась до проймы!!!

[nastyu_pastyu]

http://s006.radikal.ru/i215/1006/12/f6107b8f0996.jpg



http://s53.radikal.ru/i140/1006/41/215a99fcd77a.jpg



настройки лофта у меня тight, rebuild with 70

[krokodileyka]

Выбираю команду - выделяю кривую (пройму) - выбираю верхнюю точку- далее Рино просит выделить конечную точку. Я выбираю эту же верхнюю точку? Или выбираю нижнюю точку? Но тогда часть кривой удаляется...



ИрЧа надо удалить очень маленький кусочек кривой, т.е проймы. маленький отрезочек вверху и маленький внизу. выбираете верхнюю точку и ьуквально через пару мм ставите вторую. также и снизу делаете))



На первый вопрос не знаю точно как правильно ответить. Но ИМХО можете и сейчас проверить и свериться с реальностью...

[Natamoda]

Покажите фигуру в разных проекциях.

[ollya]



настройки лофта у меня тight, rebuild with 70

По вашему скрину похоже, что вы выбирали вертикальные кривые для лофта. Число горизонталей как раз похоже на 70.

[ИрЧа]

На первый вопрос не знаю точно как правильно ответить. Но ИМХО можете и сейчас проверить и свериться с реальностью...

Спасибо, видела пост Натамоды, наверно лучше проверить сразу.

[Кадрен]

Для печати разверток из рино можно использовать эту программу КОМПАС-3D Viewer V12. Бесплатно скачивается отсюда
http://support.ascon.ru/download/freeware_...tems/?dl_id=405
Экспортируем подготовленную развертку в формат dxf, затем открываем в КОМПАС-3D Viewer V12, отправляем на печать и идем пить чай.

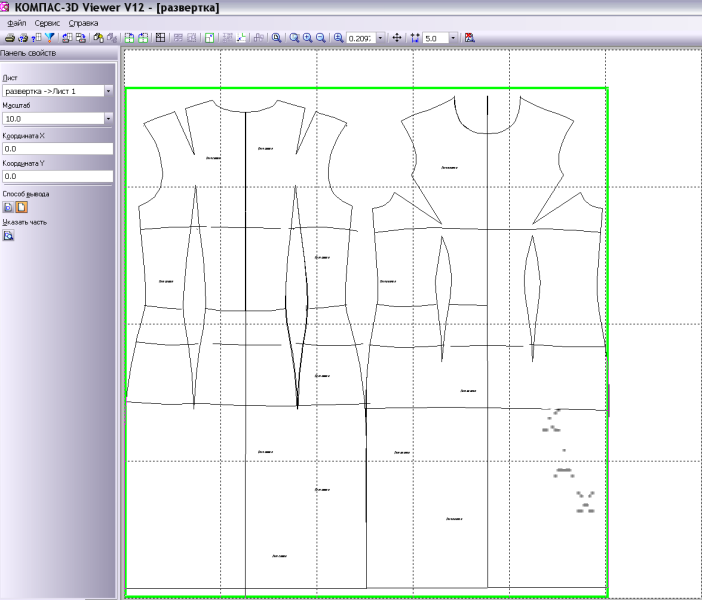

Так мы видим развертку в главном окне

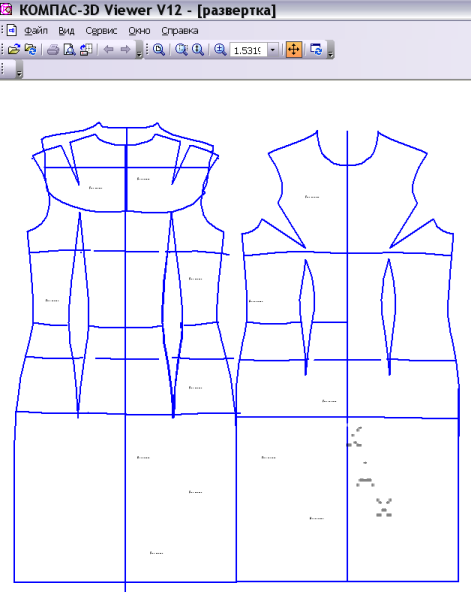

так мы видим ее в предварительном просмотре окна печати, предварительно нужно только выбрать масштаб.

Также читает и файлы автокада в формате dwg.
Редактировать в программе нельзя.

[nastyu_pastyu]

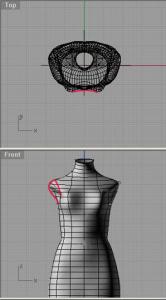

http://s61.radikal.ru/i174/1006/11/16c06a99a031t.jpg



http://s004.radikal.ru/i206/1006/4a/c8470e74eff4t.jpg



вот, все мои виды, уж не знаю понятно ли что либо.
такое большое количество горизонталей у меня потому что я сама их старательно вырисовывала, когда делала сечения, а горизонтальных линий у меня столько, как учили в пошаговом построении манекена.

[Natamoda]

Ну вот, с проекциями всё ясно

Линия проймы у плеча сделана очень низко. (нужно делать не ниже, чем на 1см от конца акромиального отростка) Плечевая точка должна соединяться с боком плавной линией (получается как бы культя), тогда участок проймы получается более гладкий.
Если хочется больше понизить плечо, то это делается моделированием на готовом и выверенном манекене с рукавом.
Очень глубокая впадина в межгрудье, поэтому форма груди получается не естественной. Перерисуйте на виде в профиль центральную линию
Если для вас ложбинка имеет большое значение (т.е. собираетесь шить что-то с чашечками), тогда можно не менять центральную формообразующую, а все горизонтальные сечения дополнительно редактировать точками на виде сверху, добиваясь естественной формы. Но для этого нужно иметь опыт и пространственное воображение, как выглядят эти окружности в разрезе.

[nastyu_pastyu]

http://s58.radikal.ru/i161/1006/37/43f24644ad20.jpg
обрезала пройму, вот что получилось, может так и оставить? подскажите пожалуйста

[Natamoda]

В обрезанном виде можно и оставить. Только покрутите манекен и рассмотрите пройму со всех сторон. Мы же с одной точки зрения не сможем дать вам объективное заключение.
А форма груди вас устраивает?

[nastyu_pastyu]

сделала, как посоветовала Natanmoda, вот что получилось http://s55.radikal.ru/i150/1006/a8/8a400cc674cat.jpg
