[salserita]

Все же мне кажется, что разговор об уроках АК уместнее был бы в отдельной ветке...

не вопрос...в какой?
мне все равно где выкладывать

[ИрЧа]

не вопрос...в какой?
мне все равно где выкладывать

не поняла причем здесь тема по автокад, если разговор про фотошоп?

[salserita]

не поняла причем здесь тема по автокад, если разговор про фотошоп?

человек видимо не понял про что речь...я лично про фотошоп...
думаю в данной ситуации разговор касается выкроек Патронес, то и написать можно сюда...а старшие товарищи нас поправят если что и перенесут писанину куда следует)))

[salserita]

напишу сюда только про то как выделить цвет и перенести лакала на другой лист с последующей разбивкой их на листы:
1 Выбираем выкройку, которая в Патронесе обозначается одним из 4-х цветов.
2 Увеличиваем масштаб ранее склеенной выкройки до большого размера примерно на 300 % ( тут уж кому как нравится, можно меньше можно больше)
3 На панели фотошопа что слева, выбираем "волшебную палочку"
4 Кликуем на нужный цвет выкройки. Появится эффект бегущих муравьёв ( так муж называет это) что-то вроде мерцания линий. Таким образом должно выделиться только один цвет на листе выкройки.
Тут могут возникнуть проблемы! Если сканы плохого качества, то выделяются все цвета одновременно или выделяется цвет с пропусками!
Есть возможность поправить этот недостаток:
1 Найдем на верхней панели фотошопа закладочку "Изображение"----"Режим"----"16 бит"---- кликуем.
Далее опять заходим в "Изображение"----"Коррекция"----"Яркость/контрастность"---- появится окошко, в нем увеличиваем контраст до появления четких линий нужного цвета на выкройке---- жмем "ОК"
2 Берем "Волшебную палочку" кликуем на выбранный цвет и проверяем как выделяется линия.
Иногда ничего не помогает и приходится дорисовывать все руками после распечатки. Лично мне так проще. Хотя в фотошопе это тоже можно делать.



Перенос лекала на чистый лист:
1 Ctrl+C
2 Ctrl+N----появится окно, нажать "ОК"
3 Ctrl+V----появится окно, нажать "ОК"
Лекала перенесутся на новый лист
Теперь работаем с новым листом:
Нижимаем "Изображение"----"Коррекция"----"Яркость/контраст" в появившемся окне уменьшаем яркость и увеличиваем контраст. Линии почернеют.
Экспорт листа в PDF:
1 Нужна программа doPDF
2 Чтобы экспортировать надо: заходим в закладку "Файл"----"Просмотр/печать"----откроется окно "Печать", открываем параметры страницы----появляется еще окно----выбираем принтер - это будет doPDF и нажимаем кнопку "Свойства" что справа----открывается окно, кликуем на "Особый"----вписываем размер холста( это размер листа выкройки Патронеса на скане, выясняется при склейке)----нижимаем на "Печать"----сохраняем файл.
Разбиваем на листы:
Работаем с сохранённым файлом в программе "Иллюстратор"
1 Открываем программу.
2 Открываем PDF файл с выкройкой
3 Далее делаем вот так: (Прога у нас на английском) File---Document Settings----Ctrl+Alt+P---- отктся окно в нем клик на Tile imageable avreas (могу ошибиться в написании)----далее нажимаем "Печать"
По идее все!

[salserita]

Я бы послушала все по полной программе. Сейчас потихоньку осваиваю фотошоп и даже не знаю, что там можно листочки склеивать.

могу вам в личку сбросить про склейку чтобы не сорить здесь.

[salserita]

человек видимо не понял про что речь...я лично про фотошоп...
думаю в данной ситуации разговор касается выкроек Патронес, то и написать можно сюда...а старшие товарищи нас поправят если что и перенесут писанину куда следует)))

нет...человек все правильно понял, это я не правильно поняла...мы говорили там только про обучающий фильм, но никто не собирался его здесь выкладывать! Изменено 17 апреля, 2011 пользователем salserita

[Марсельеза]

salserita, спасибо большое! Я чайник в программах, но после ваших разъяснений , у меня всё получилось с выкройкой. СПАСИБО!!!!

[ИрЧа]

могу вам в личку сбросить про склейку чтобы не сорить здесь.



Огромное спасибо!
ich159@rambler.ru

[salserita]

salserita, спасибо большое! Я чайник в программах, но после ваших разъяснений , у меня всё получилось с выкройкой. СПАСИБО!!!!

Всегда пожалуйста!!! Так как я тоже большущий чайничаще, то писала так как понятно мне. Спасибо мужу))) Терпел...



Огромное спасибо!
ich159@rambler.ru

Напишу и скину

[Stata21]

Девочки, сорри, что так тянула с ответом.
Вообщем видео сколько не записывала - не получается :(
Сделала картинками.
Открываем Автокад (АК), выбираем наш шаблон для печати
http://thumbnails38.imagebam.com/12923/c7a4a1129227471.jpg http://thumbnails2.imagebam.com/12923/3ee995129227477.jpg



Перетаскиваем картинку выкройки со склееными листами в АК, вставляем ее.
http://thumbnails40.imagebam.com/12923/a97cac129227486.jpg http://thumbnails29.imagebam.com/12923/8f08d8129227503.jpg



Действия для перемещения по окну: покрутить колесико мыши от себя или на себя - приблизить/удалить от себя картинку, нажать на колесико мыши - перетаскивать окно.



Приближаем и смотрим размер кавадратика:
http://thumbnails41.imagebam.com/12923/44d859129227511.jpg
Для этого выбираем прямую и проводим ее от одного края квадрата до другого
http://thumbnails12.imagebam.com/12923/9288b9129227519.jpg http://thumbnails12.imagebam.com/12923/b18c96129227529.jpg



Включаем объектную привязку (внизу окна)
http://thumbnails28.imagebam.com/12923/b7c847129227536.jpg



Выбираем масштаб
http://thumbnails40.imagebam.com/12923/59d2cf129227548.jpg
и нажимаем на угол картинки, нажав на левую, а потом на правую кнопку мыши по крайней мере у меня так) выбираем Опорный отрезок,
http://thumbnails39.imagebam.com/12923/ec06c3129227562.jpg



Продолжение следует....

[Stata21]

Дальше идем к нашей линии, которую мы рисовали нажимаем на начало, подводим к концу и вводим 2,4, нажимаем Энтер.
http://thumbnails10.imagebam.com/12923/b36cbd129227575.jpg http://thumbnails34.imagebam.com/12923/bde396129227591.jpg



Проверяем, опять же выбрав прямой отрезок
http://thumbnails13.imagebam.com/12923/1c3bef129227600.jpg http://thumbnails39.imagebam.com/12923/690fdf129227610.jpg



Выбираем дугу
http://thumbnails28.imagebam.com/12923/2b9569129227625.jpg



Выбираем объект, который будем обводить, нажимаем на самые крайние точки, перед этим нужно отключить объектную привязку
http://thumbnails40.imagebam.com/12923/a453f6129227641.jpg http://thumbnails35.imagebam.com/12923/aa2810129227655.jpg



Когда провели дугу, выбираем Разорвать в точке (один квадратик маленький на линии)
http://thumbnails29.imagebam.com/12923/d8b1c2129227668.jpg



Выделяем дугу и выбираем место где нужно ее разорвать
http://thumbnails33.imagebam.com/12923/e4275c129227684.jpg



Ненужную часть выделяем и удаляем (Del)
http://thumbnails34.imagebam.com/12923/87dd18129227714.jpg



Продолжение следует....

[Stata21]

Выделяем нашу дугу и тянем вниз, к линии
http://thumbnails34.imagebam.com/12923/87dd18129227714.jpg http://thumbnails36.imagebam.com/12923/5c1a5f129227744.jpg http://thumbnails41.imagebam.com/12923/00b365129227758.jpg



Разрываем дугу в точке ее пересечения с нашей выкройкой
http://thumbnails11.imagebam.com/12923/f6fb2d129227775.jpg http://thumbnails31.imagebam.com/12923/4ea778129227794.jpg



Теперь дугой обрисовываем нашу выкройку, где нужно подтягивая ее к выкройке
http://thumbnails10.imagebam.com/12923/275a6d129227805.jpg http://thumbnails39.imagebam.com/12923/416291129227823.jpg



Таким способом обводим все линии детали. Не забываем о контрольных метках, которые есть на деталях.



Затем выделяем, то что обвели
http://thumbnails2.imagebam.com/12923/bfda58129227830.jpg http://thumbnails34.imagebam.com/12923/67559b129227838.jpg



Выбираем Переместить
http://thumbnails33.imagebam.com/12923/695c16129227848.jpg



Продолжение следует....

[Stata21]

И переносим деталь на пустое место.
http://thumbnails41.imagebam.com/12923/e4bd78129227863.jpg



Потом выбираем Повернуть
http://thumbnails37.imagebam.com/12923/53c34a129227872.jpg



Нажимаем на начало долевой линии, нажимаем правой кнопкой мыши и выбираем Опорный отрезок
http://thumbnails41.imagebam.com/12923/03481d129227882.jpg
Нажимаем на начало долевой линии, потом на конец
http://thumbnails27.imagebam.com/12923/828ff7129227887.jpg
и поворачиваем пока долевая не станет по прямой
http://thumbnails12.imagebam.com/12923/1a29c9129227894.jpg



Выбираем Подобие, чтобы сделать припуски на нашей выкройке
http://thumbnails11.imagebam.com/12923/b58025129227897.jpg
Вводим необходимый размер припуска (просто нажимаем на клавиатуре нужную цифру) (я ввела 1 см))
http://thumbnails30.imagebam.com/12923/595a6a129227903.jpg
Выбираем линию, нажимаем на нее и нажимаем на пустое место от выкройки
http://thumbnails28.imagebam.com/12923/6d8bb9129227909.jpg http://thumbnails38.imagebam.com/12923/c4732a129227913.jpg
Делаем так по всему периметру
http://thumbnails38.imagebam.com/12923/8e66c9129227918.jpg



Продолжение следует....

[Stata21]

Выбираем Сопряжение для того, чтобы соединить линии друг с другом
http://thumbnails12.imagebam.com/12923/401c0a129227925.jpg
Нажимаем правой кнопкой мыши и выбираем Несколько
http://thumbnails40.imagebam.com/12923/fdaf8c129227927.jpg
Нажимаем на одну линию, потом на другую, чтобы они соединились
http://thumbnails11.imagebam.com/12923/df031c129227933.jpg http://thumbnails13.imagebam.com/12923/65c33b129227937.jpg http://thumbnails39.imagebam.com/12923/8bc06c129227942.jpg
Соединяем таким образом все линии. Иногда они не хотят соединяться, в таком случае я их просто дорисовываю, когда все склею.
http://thumbnails12.imagebam.com/12923/4b9fa9129227947.jpg



Таким способом обводим все детали выкройки, если нужно корректируем, делаем припуски.



Переносим все наши детали на шаблон для печати
http://thumbnails27.imagebam.com/12923/9ae1e7129227949.jpg



Нажимаем опубликовать
http://thumbnails41.imagebam.com/12923/a477fb129227954.jpg



Выбираем и удаляем все пустые листы, на которых нет деталей и удаляем их
http://thumbnails36.imagebam.com/12923/230bc8129227955.jpg http://thumbnails30.imagebam.com/12923/760834129227959.jpg



После этого жмем Опубликовать и ждем, когда принтер все распечатает.



Когда все распечатолось, то склеиваем листы встык, по краям где-то 5 мм по бокам и по 1 см сверху и снизу линии будут непропечатаны, но они как бы там есть, внахлест листы не нужно склеивать.



Шаблон для печати
В нем нужно будет поменять настройки для своего принтера.



Конец.

[lenokvg]

Не понимаю, зачем такие сложности, ведь это займет столько времени?

[*Inka*]

Stata21, спасибо. Принцип поняла. Все очень понятно. Будет удобно, если "набить руку". Думаю, что этот способ будет экономить время. А главное, выдавать готовый комплект выкроек.

[Stata21]

Не понимаю, зачем такие сложности, ведь это займет столько времени?

Понимаете какое дело.... каждый делает так как ему удобно, мне, например так...
И тут никто никому ничего не навязывает :)

[lenokvg]

Понимаете какое дело.... каждый делает так как ему удобно, мне, например так...
И тут никто никому ничего не навязывает :)

Согласна

[salserita]

Stata21, спасибо. Думаю уметь нужно делать и так и сяк. В фотошопе быстро но не всегда можно из-за качества сканов. В АК все сложнее, зато можно сразу корректировать.
А подскажите какой это АК? Я имею ввиду это какая-то специальная программа для шитья? Или это самый обычный? Вот в инете предлагают миллион версий этой проги. Муж спросил какую качать. Название дадите той, на которой вы работаете?
Спасибо.

[Stata21]

salserita, это обычный АК 2009 года.
Вы, если его установите, то вид будет другой, он у меня чего-то слетел, поэтому я переключилась на классический.
А вообще как с АК роботать Натамода и Гекуба снимали фильмы. Их можно найти в теме Примеряем Автокад, уроки от Алены, Добрушанки и Natamoda

Изменено 24 апреля, 2011 пользователем Stata21

[Lilly]

Девочки, вариантов может быть много я в Фш довожу выеройки до такого состояния http://s010.radikal.ru/i314/1104/f0/0ded5070e4f9t.jpg
А затем корректируюю в САDe-лучше в Компасе

Изменено 24 апреля, 2011 пользователем Lilly

[*Inka*]

Девочки, огромное спасибо за советы по использованию программ для "склейки" и распечатки листов выкроек. Сегодня первый урок: склеила в фотошопе лист (правда не Патронес, но выбирала для пробы покрупнее и поменьше кол-во лекал на листе...).
ВЫВОД: в данном случае при простом распечатывании отдельных листов и дальнейшем склеивании нервы бы не выдержали, честное слово. Сканирование очень плохое (НО отдельное спасибо, кто сканировал, нашел время для нас). Показываю кусочек результата.

Я очень довольна. Еще раз спасибо. Будем учиться дальше.

Изменено 27 апреля, 2011 пользователем *Inka*

[salserita]

Девочки, огромное спасибо за советы по использованию программ для "склейки" и распечатки листов выкроек. Сегодня первый урок: склеила в фотошопе лист (правда не Патронес, но выбирала для пробы покрупнее и поменьше кол-во лекал на листе...).
ВЫВОД: в данном случае при простом распечатывании отдельных листов и дальнейшем склеивании нервы бы не выдержали, честное слово. Сканирование очень плохое (НО отдельное спасибо, кто сканировал, нашел время для нас). Показываю кусочек результата.

Я очень довольна. Еще раз спасибо. Будем учиться дальше.

а пробелы на листе это скан такой или вы еще не подгоняли листы друг к другу?

[*Inka*]

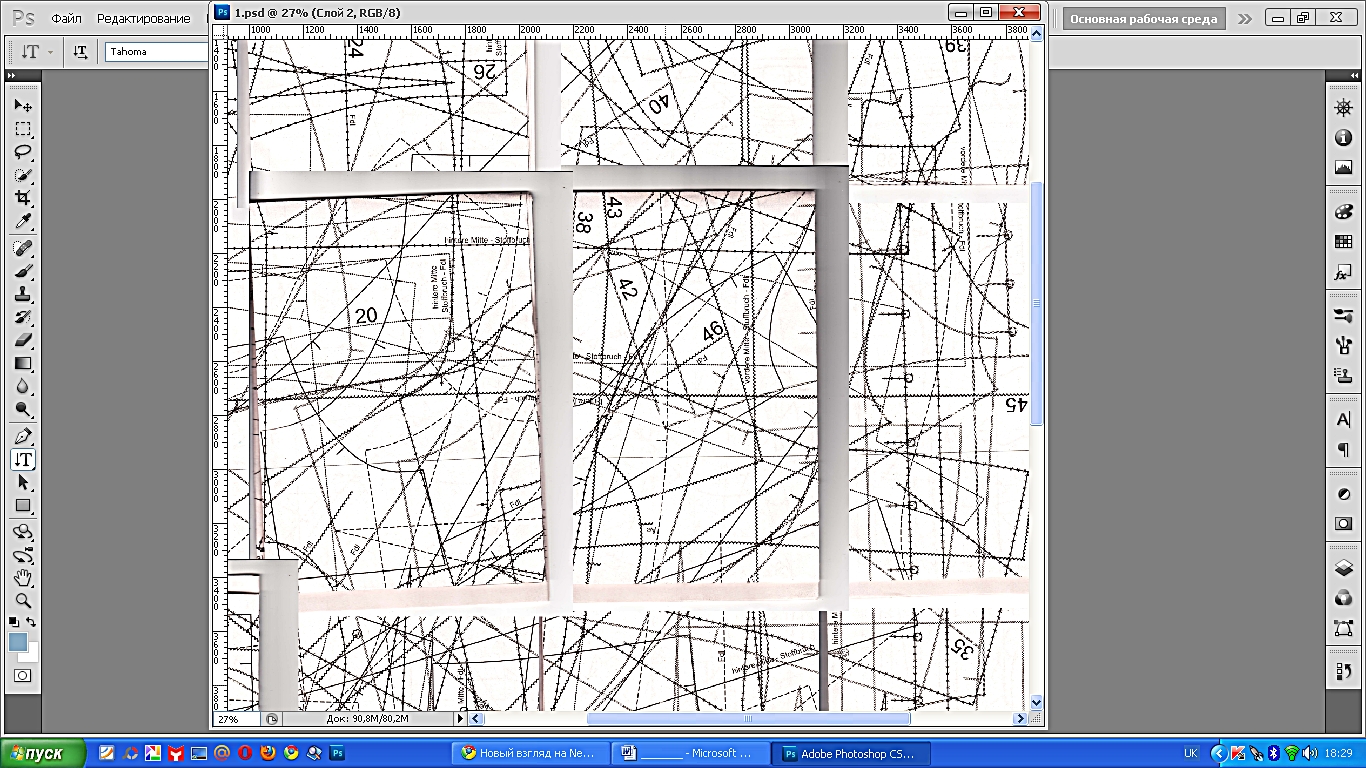

а пробелы на листе это скан такой или вы еще не подгоняли листы друг к другу?

Скан такой. Как говорится, научилась на худшем. (шепотом, это последнее Ателье) Изменено 27 апреля, 2011 пользователем *Inka*

[salserita]

Скан такой. Как говорится, научилась на худшем. (шепотом, это последнее Ателье)

а я его сёдня как раз купила)))
