Пользуется ли кто-то Optitex?

[Vida Bargh]

https://www.facebook.com/photo.php?fbid=101...mp;l=2c2f807d19

[natik2014]

здравствуйте! я новичек по программе Optitex11. сижу сама все разбираю... но вот загвоздка-перенося вытачку у меня высвечивается окно: проценты, расстояние. что это такое ? я нажимаю ок. но вытачка так и остается на своем месте..подскажите пожалуйста может я что то упустила в этом моменте...

[AwK71]

Добрый день! Вопрос к знатокам раскройных комплексов. Комплекс Investronica Diamond 250 работает с файлами .ISO. Как можно вывести на раскрой файлы из Marker (11.0.0.663)?. Если нельзя напрямую, то в какой формат сначала лучше экспортировать файлы раскладки?

[sesubot]

Добрый день! Вопрос к знатокам раскройных комплексов. Комплекс Investronica Diamond 250 работает с файлами .ISO. Как можно вывести на раскрой файлы из Marker (11.0.0.663)?. Если нельзя напрямую, то в какой формат сначала лучше экспортировать файлы раскладки?



Из меню FILE через команду PLOT.



Настройки для экспорта в ISO
http://www.optitex.com/Help/en/index.php/H...nica_DIAMOND250
Расширение файла (ISO,GBR,NC) значения не имеет т.к. это текстовый файл с набором команд (G-код) комплексу.

Изменено 28 января, 2014 пользователем sesubot

[AwK71]

Спасибо! Эти настройки позволят выводить напрямую из Mark в Investronic или как-то можно сохранить экспортированный файл раскладки в формате .ISO?

[Ада49]

Помогите, пожалуйста, настроить импорт файлов DXF в ОПТИ 11!!!!! Уж как я только в настройках не возилась... Получается форменное безобразие. И формат ААМА тоже не получается загрузить... Читала здесь, что проблема эта у многих. Может она уже решена, просто я не знаю где почитать....
Экспортируется нормально...

[AwK71]

В чем выражается проблема?

[Ада49]

В чем выражается проблема?

Искажаются лекала, отражается много лишних точек и линий....

[Сергеевич]

отражается много лишних точек и линий

Попробуйте почитать сообщение 482. Мне помогло

[Ада49]

Попробуйте почитать сообщение 482. Мне помогло

Спасибо Вам огромное! Всё получилось!!!!

[sesubot]

Спасибо! Эти настройки позволят выводить напрямую из Mark в Investronic или как-то можно сохранить экспортированный файл раскладки в формате .ISO?

- как-то можно нужно сохранить экспортированный файл раскладки в формате .ISO

[AwK71]

В этом и заключается вопрос - как сохранить экспортированный файл раскладки .DXF (или другой формат) из модуля Marker в .ISO для раскройного комплекса? Эти настройки (http://www.optitex.com/Help/en/index.php/H...nica_DIAMOND250) можно ввести только в модуле PDS (Файл - Установки плоттера - Установки плоттера/катера), в модуле Marker этих настроек нет. Сделал экспорт из модуля Marker в .DXF, ввел эти настройки в модуле PDS, а какие дальнейшие действия или все нужно делать не так? Может нужен сторонний конвертер?

Изменено 4 февраля, 2014 пользователем AwK71

[sesubot]

В этом и заключается вопрос - как сохранить экспортированный файл раскладки .DXF (или другой формат) из модуля Marker в .ISO для раскройного комплекса? Эти настройки (http://www.optitex.com/Help/en/index.php/H...nica_DIAMOND250) можно ввести только в модуле PDS (Файл - Установки плоттера - Установки плоттера/катера), в модуле Marker этих настроек нет. Сделал экспорт из модуля Marker в .DXF, ввел эти настройки в модуле PDS, а какие дальнейшие действия или все нужно делать не так? Может нужен сторонний конвертер?

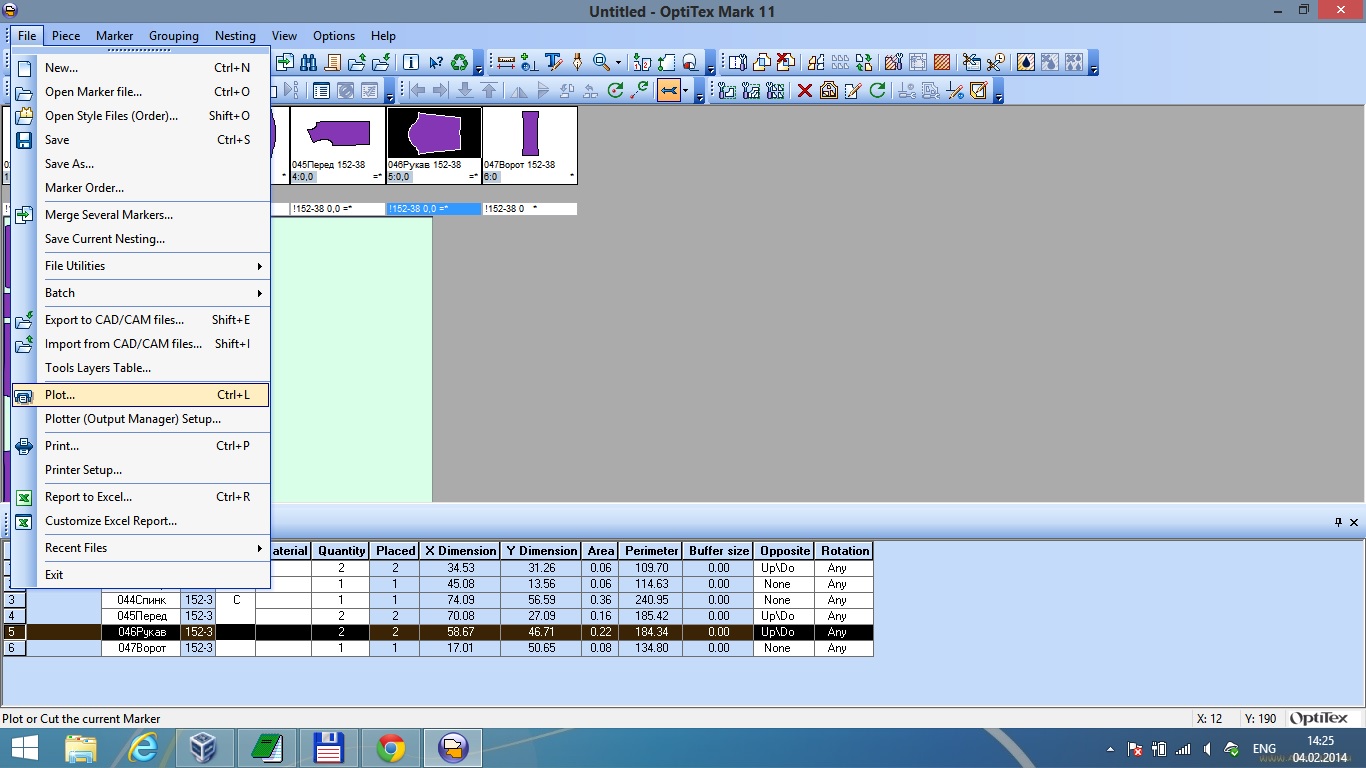

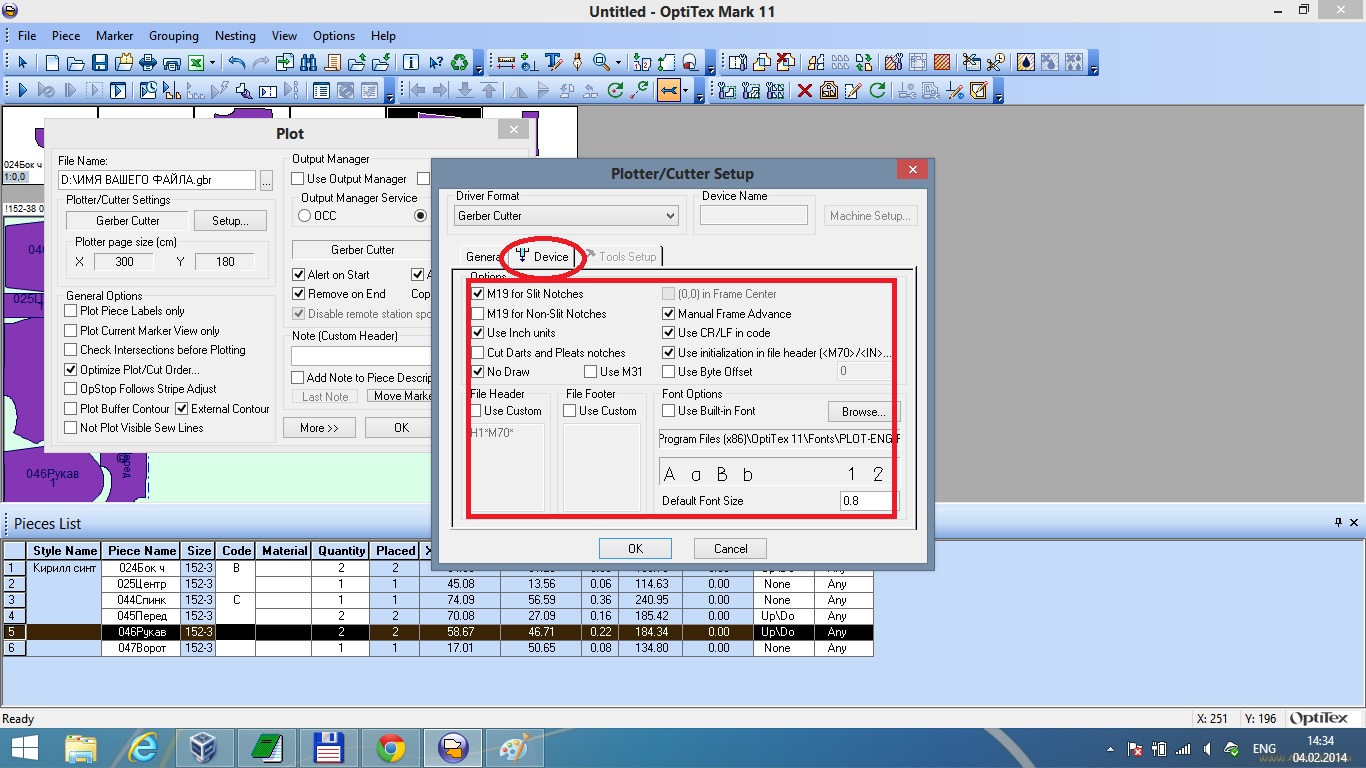

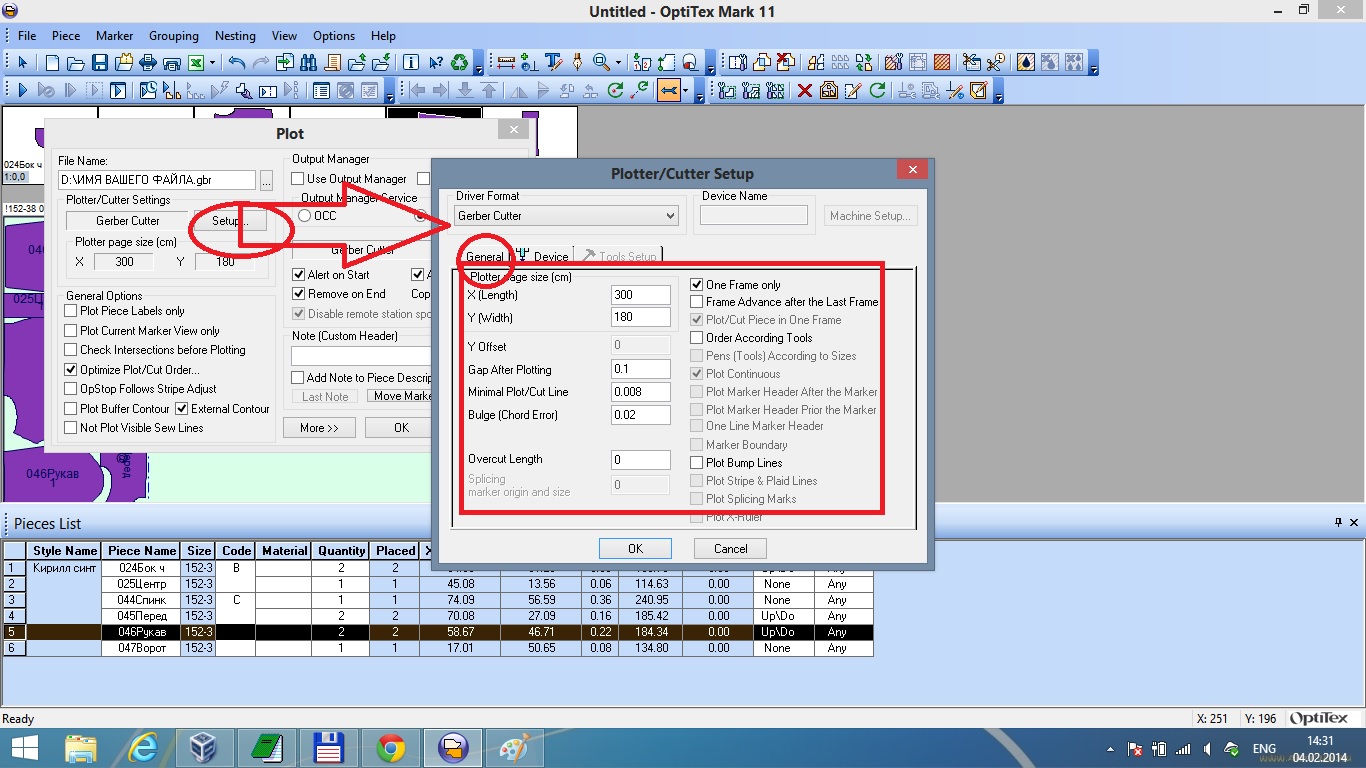

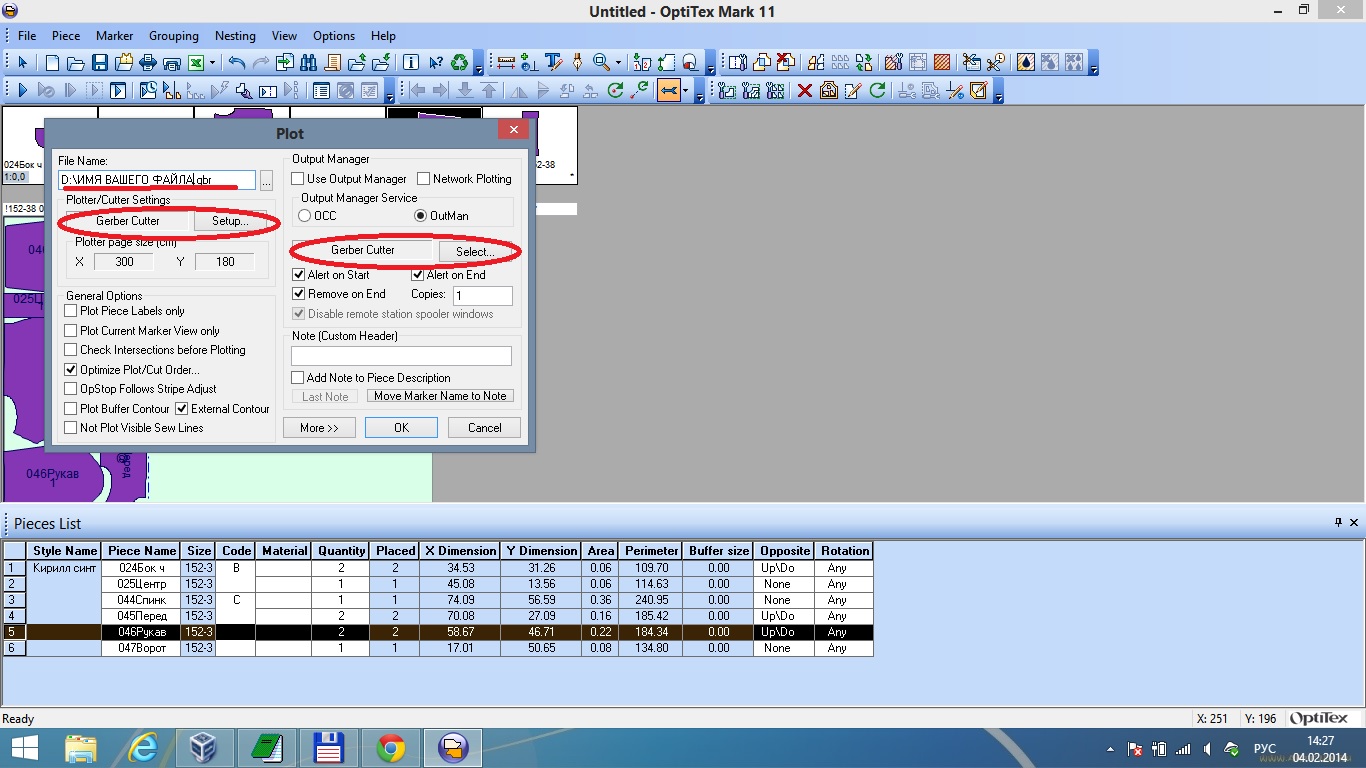

Ну давайте поразжевываем....

[sesubot]

еще...



если оптитекс у Вас на русском ,то пункт меню plot может называться вывод или еще как то.



В результате должен получиться текстовый файл с расширением .gbr ,можете поменять его на .ISO ,значения не имеет



Откройте файл с помощью блокнота.



Там примерно должно быть следующее:
H1*
M20*
Haima7sl L-3,41 W-146*
N1*
D2*
M15*
X1247Y2138*
M14*
X1247Y3438*
X1243Y3458*
X1232Y3473*
X1216Y3484*
X1197Y3488*
X947Y3488*
X927Y3484*
X912Y3473*
X901Y3458*........ и т.д

Изменено 4 февраля, 2014 пользователем sesubot

[AwK71]

Спасибо, но с настройками, описанных по Вашей ссылке, в файле информация представлена в таком виде:
H1*G71*M70*M20*ш175-3.MRK*ZX57052*N1*D2*M15*X55361Y7192*M14*X55411Y7271*X55445Y7332*X55509Y7457*X55560Y7567*X56606Y7203*X56996Y7205*X56997Y4744*X56998Y4195*X56603Y4194*X55560Y3832*X55487Y3985*X55429Y4097*X55408Y4133*X55361Y4206*X55339Y4237*X55266Y4330*X55188Y4420*X55031Y4594*X54954Y4687*X54886Y4778*X54839Y4848*X54796Y4920*X54769Y4969*X54733Y5045*X и т. д.
Это нормально? Если брать настройки по умолчанию, то вид получается как у Вас (в столбик).

Изменено 4 февраля, 2014 пользователем AwK71

[sesubot]

Спасибо, но с настройками, описанных по Вашей ссылке, в файле информация представлена в таком виде:
H1*G71*M70*M20*ш175-3.MRK*ZX57052*N1*D2*M15*X55361Y7192*M14*X55411Y7271*X55445Y7332*X55509Y7457*X55560Y7567*X56606Y7203*X56996Y7205*X56997Y4744*X56998Y4195*X56603Y4194*X55560Y3832*X55487Y3985*X55429Y4097*X55408Y4133*X55361Y4206*X55339Y4237*X55266Y4330*X55188Y4420*X55031Y4594*X54954Y4687*X54886Y4778*X54839Y4848*X54796Y4920*X54769Y4969*X54733Y5045*X и т. д.
Это нормально? Если брать настройки по умолчанию, то вид получается как у Вас (в столбик).



Нормально

[AwK71]

Спасибо, очень помогли!

[Linka]

При попытке открыть из папки Еву, выходит сообщение, что Ева из 10-й версии (как я поняла). Где можно взять её для 11-й версии?

[Jizelia]

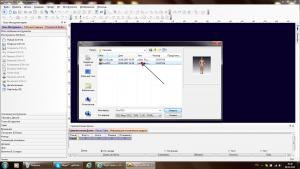

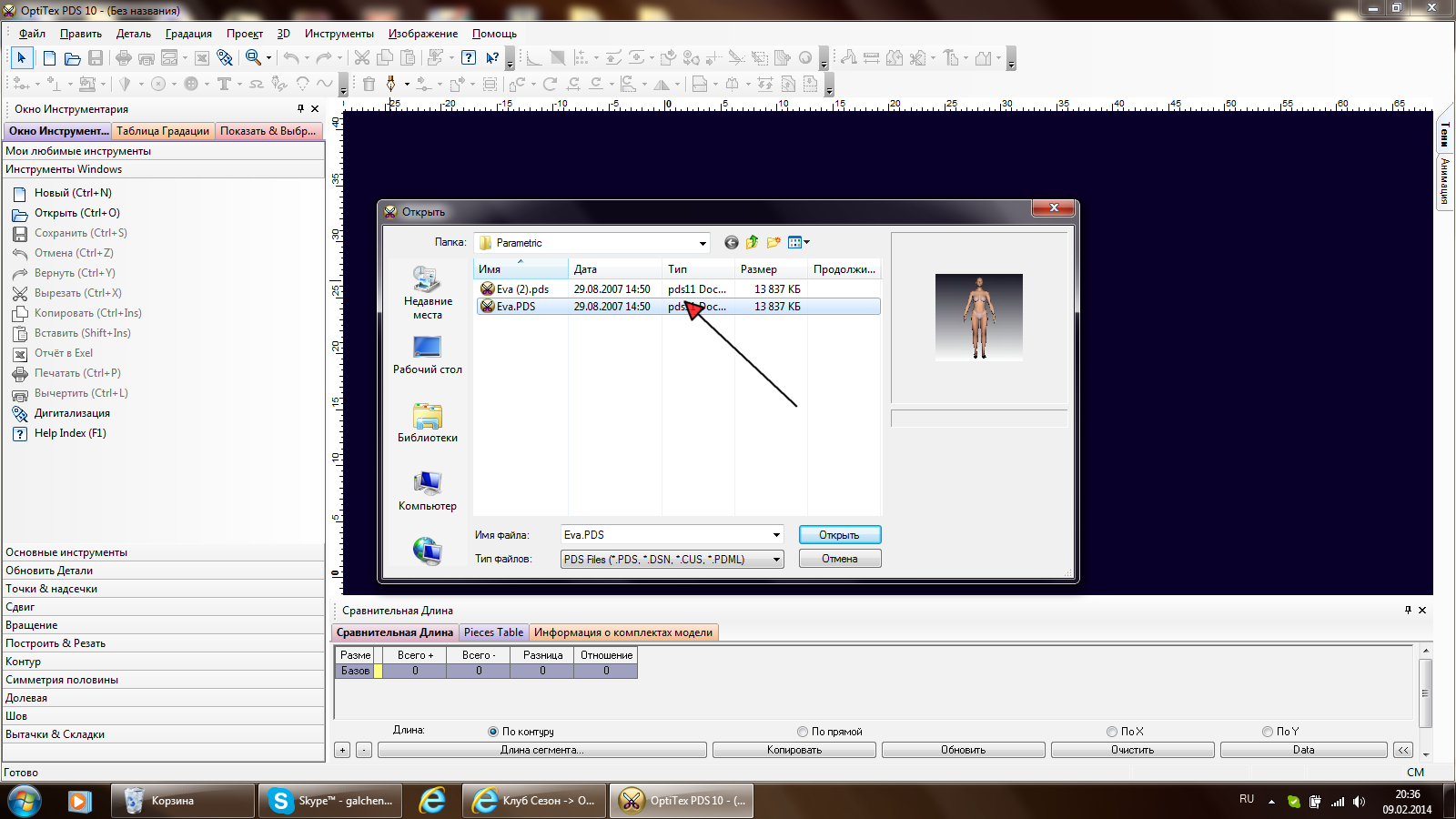

Вы, наверное, вот эту ищете...

[ange2121]

Не подскажете, а как избавиться от квадратной рамки маштабирования вокруг выбранной детали. Раньше когда я выбирал деталь она выделялась синим цветом и никакой рамки не было, а теперь она откуда-то взялась. и все детали синим выделены.



upd - нашел сам:
в настройках надо выбрать "цвета"- "заполнить детали" и отметить там "выделенное"

Изменено 12 февраля, 2014 пользователем ange2121

[Sarta Anella]

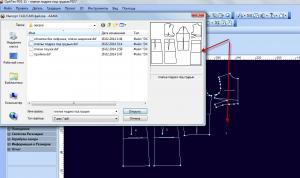

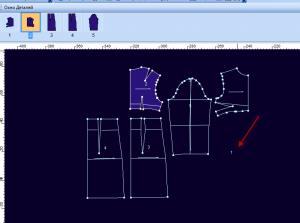

Не пойму в чём дело, импортирую лекала, слеланные в Лукстейлоре, а одной детали почему-то нет, а почему так получается???

[ЛюдмилаСС]

Не пойму в чём дело, импортирую лекала, слеланные в Лукстейлоре, а одной детали почему-то нет, а почему так получается???

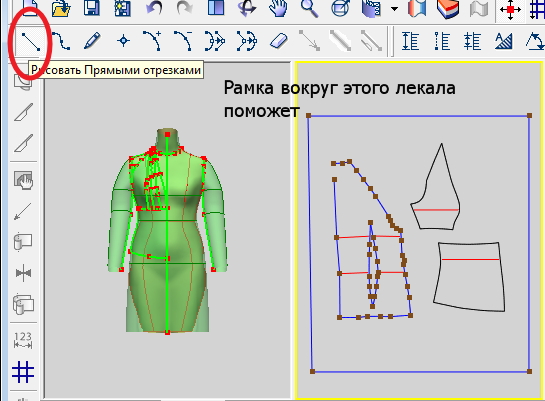

Лена, попробуйте при импорте применить рамку, вдруг поможет.

Делаю так, если уголки скругляются у лекал. Помещая в рамку, лекала не искажаются, но распознаются, как внутренний контур.
И потом инструментами строить деталь или трассировать сегменты создаю отдельные лекала, а рамку удаляю

[Sarta Anella]

Спасибо, обязательно попробую:)

[TMez]

Было у меня подобное, для экспорта в оптик контуры лекал должны быть замкнуты, если корректируете лекала сначала в рино команда Join, котрольные линии обхватов не должны лежать на внешних контурах лекал.

[arhimed]

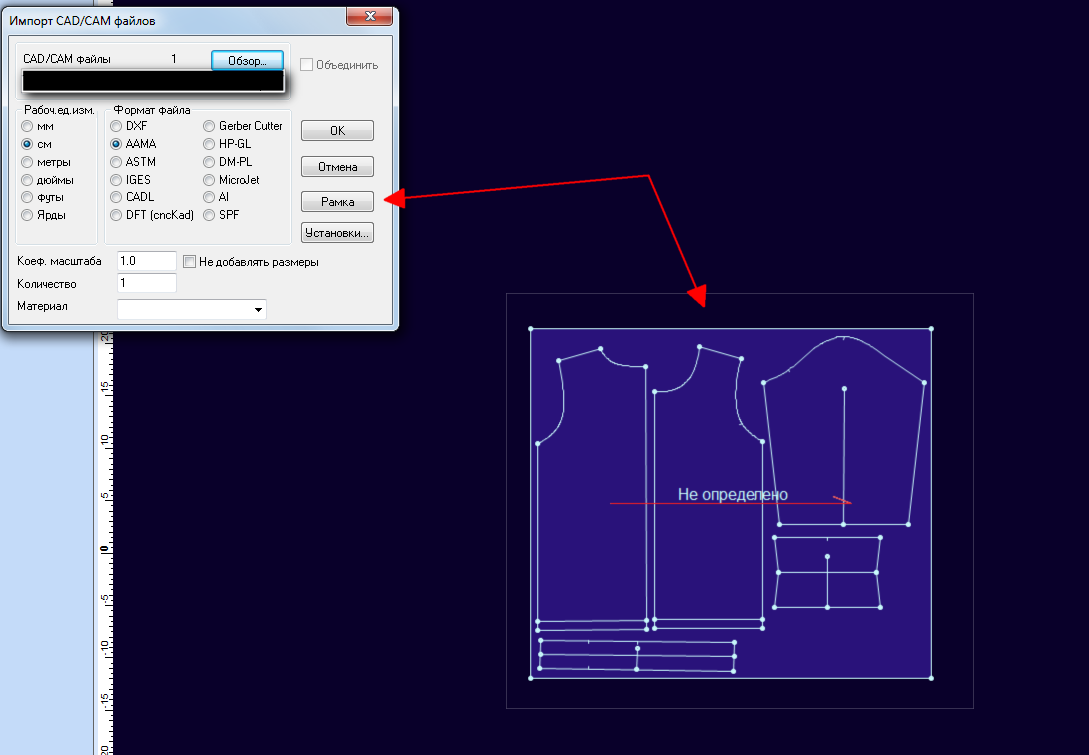

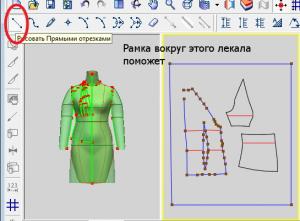

В этом сообщении Людмила предложила отличный способ "борьбы" с разорванным контуром и пересечениями.

Лена, попробуйте при импорте применить рамку, вдруг поможет.

Итак. Попробую применить этот способ прямо в Лукстейлоре.
Если у вас получился разорванный контур можно сделать следующее:





Если рамка не помогла, выделите следующее лекало и опять создайте рамку.
