Педаль kd 2902


Рекомендуемые сообщения

Добрый вечер,
подскажите, где можно взять схему данной педали, беглый гуглинг не дал результата. Может кто то знает, что чаще всего выходит из строя в данной модели. Плату педали осмотрел, видимых повреждений нет.

Ссылка на сообщение
Поделиться на другие сайты




Добрый вечер,
подскажите, где можно взять схему данной педали, беглый гуглинг не дал результата. Может кто то знает, что чаще всего выходит из строя в данной модели. Плату педали осмотрел, видимых повреждений нет.

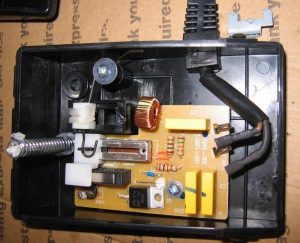

На фото, в левом нижнем углу, подстроечный резистор. Попробуйте с ним поколдовать.


Ссылка на сообщение
Поделиться на другие сайты

Добрый вечер,
подскажите, где можно взять схему данной педали, беглый гуглинг не дал результата...

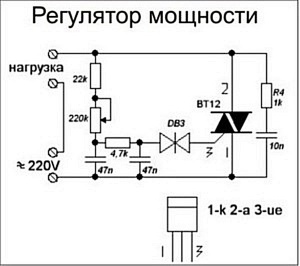

Приветствую.На всякий случай:Результат смотреть по поиску, например - "регулятор мощности BT-136" и т.п. в яндексе если, нажать "картинки".Схема древняя, их +/- множество похожих, но по сути тиристор, динистор, подстроечник (про который уже сказали выше) и переменный резистор, чем обороты регулируем. Если микрик есть (мне мёртвые не попадались они) то проверить надо. Но если схему просите, то вероятно понимаете, что и как проверить...Вот похожая схема, номиналы могут быть другими.
post-16662-1530603051_thumb.jpg Изменено пользователем pssergey

" Не трогай технику и она не подведёт..."

Работы моей жены (ветерок).

Ссылка на сообщение
Поделиться на другие сайты


На фото, в левом нижнем углу, подстроечный резистор. Попробуйте с ним поколдовать.

Крутил подстроечник, безрезультатно. По всей длине хода реостата обороты почти неизменны.
Ссылка на сообщение
Поделиться на другие сайты


Приветствую.На всякий случай:Результат смотреть по поиску, например - "регулятор мощности BT-136" и т.п. в яндексе если, нажать "картинки".Схема древняя, их +/- множество похожих, но по сути тиристор, динистор, подстроечник (про который уже сказали выше) и переменный резистор, чем обороты регулируем. Если микрик есть (мне мёртвые не попадались они) то проверить надо. Но если схему просите, то вероятно понимаете, что и как проверить...Вот похожая схема, номиналы могут быть другими.

Сам не понимаю, но микрик работает. Отдам товарищу, который понимает. Спасибо за схему.
Ссылка на сообщение
Поделиться на другие сайты


Если микрик есть (мне мёртвые не попадались они) то проверить надо. Но если схему просите, то вероятно понимаете, что и как проверить...Вот похожая схема, номиналы могут быть другими.

Сам не понимаю, но микрик работает. Отдам товарищу, который понимает. Спасибо за схему. Изменено пользователем mmaerov
Ссылка на сообщение
Поделиться на другие сайты


Крутил подстроечник, безрезультатно. По всей длине хода реостата обороты почти неизменны.

Внутри реостата пластины с графитом. Может он выработался. Можно простым карандашом попробовать, но не надолго. Отдельно подобных переменников не встречал. Или педаль-донор, или замена.
Ссылка на сообщение
Поделиться на другие сайты
