Solid Edge Free 2D Drafting

[dmitriynm]

Доброго времени суток всем, являясь читателем данного форума примерно с 2006 года, периодически возвращаюсь к теме построения лекал на компьютере. Где-то лет 5 назад наткнулся на такую вот прогу и серьезного значения ей не придал,
http://www.plm.automation.siemens.com/ru_r...id-edge/free2d/
эт потом добрался до параметризации случайно, есть много вопросов по приспособлению данного софта под швейнужды, но есть таблица переменных с применением формул для перестроения лекал. У кого опыта поболее гляньте, можт стоящая вещь для сохранения и редактирования домашних наработок.

[dmitriynm]

Сперва было просто непонятно как создать что-то пустое типа DFX, но методом научного тыка в левом верхнем углу жмем создать документ и выбираем в шаблонах Nailboard в переводе доска ногтей, к чему так непонятно в справке не удалось найти ничего вразумительного хотя хелп там полностью русифицирован. В итоге получим лист 240х120см в альбомном варианте, в принципе вполне достаточно почти для любых работ. Экспорт работает, при импорте в Компас размеры соответствуют. Интерфейс как в Автокаде в принипе понятен, былоб неплохо найти гдеж создать свой шаблон. До параметризации пока уж извиняйте не добрался, в принципе самый нужный момент в подобном софте для построени лекал.

[Aliona]

Может, проще пользоваться специализированными параметрическими швейными САПР? Например, Grafis или Julivi.
Я имею в виду, работу с плоcкими лекалами, не с 3d.
Приспосабливать неспециализированные программы (пусть и очень хорошие) для работы с плоскими лекалами - очень затратно по времени :)))
Стоит ли?

[dmitriynm]

Ага а цена вопроса?!!! Это дается абсолютно бесплатно, для начинающих самое то. Да и для тех кто занимается этим делом нерегулярно, просто сохранить свои наработки с возможностью быстрого изменения изделия. Стоимость проффесиональных сапр начинается примерно от 2000 уё, они предназначены для довольно развитого производства надомникам такое не по силам. Кстати таблица переменных находится во вкладке Сервис там дальше по справке.

Изменено 24 мая, 2015 пользователем dmitriynm

[dmitriynm]

Ну для просто построения с букваря, и с наглядностью формул построения все ОК, почти разобрался прост лето на чем-то одном сосредоточится тяжело. Его в народе окзывается Ежиком называют. Переменные Var - пользовательские их можно использовать в качестве мерок и на их основе можно строить весь остальной чертеж.

Изменено 2 июня, 2015 пользователем dmitriynm

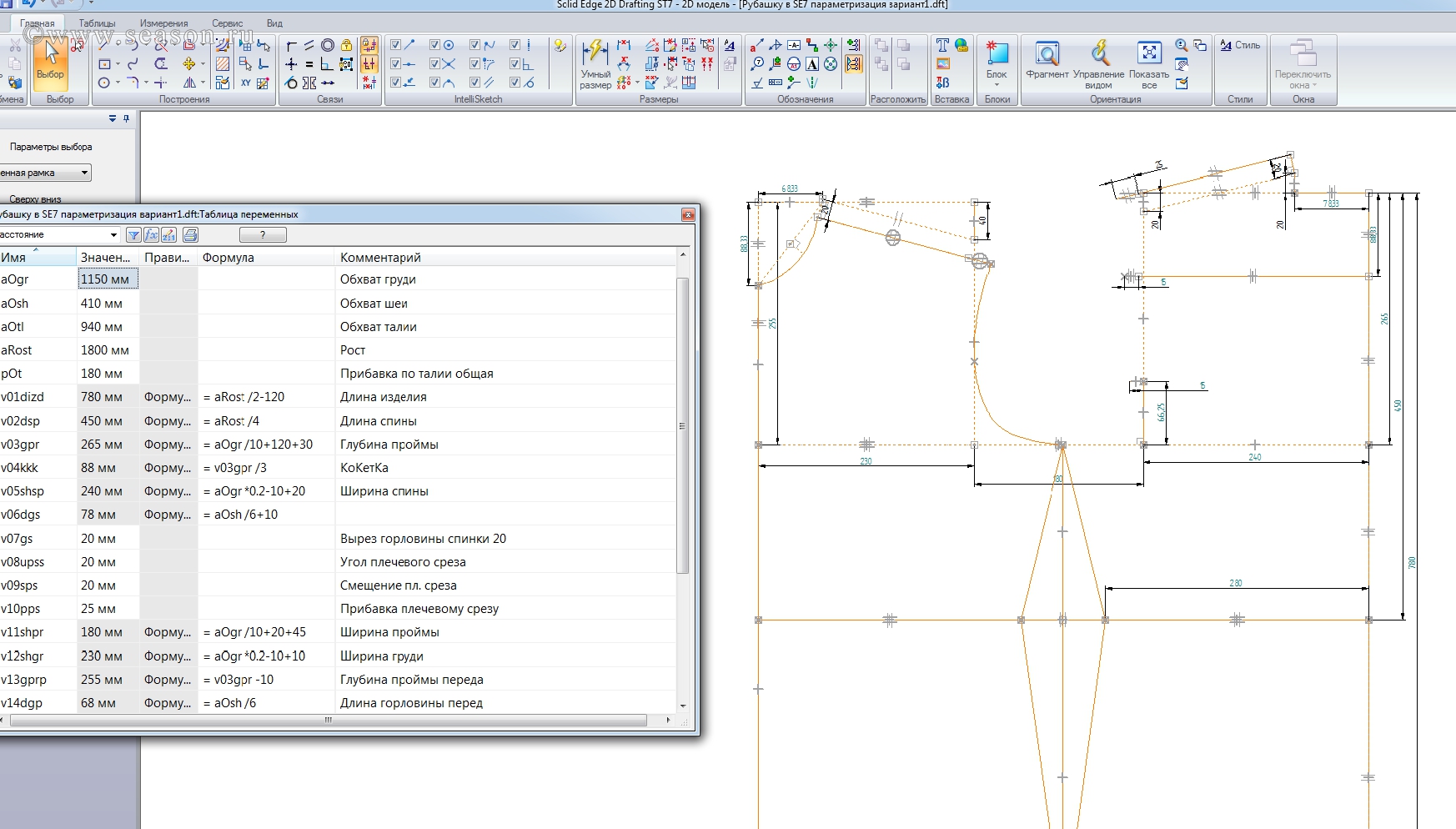

[dmitriynm]

Ну вот вроде с горем пополам разобралси, вот только дуги и контуры типа безье имеют свойство убегать и утягивать за собой другие элементы. А так ниче прикольно, еще один момент в талии сколько на припуск кидать, ато прям не рубашка - платье футляр какой-то получается

[vadsura]

Я грешным делом подумал про эту прогу. Все руки до нее не доходят.
