Подробности к платью из шелка

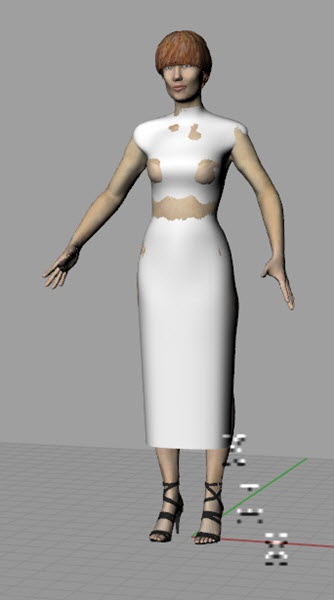

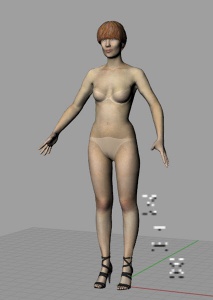

Для работы использовался улучшенный скан, пропущенный через WRAPX. Аватар из Моделиста сохранила как обж и открыла в рино. С таким аватаром удобно работать. Он приятный, легко расстается с ненужными в данный момент частями.

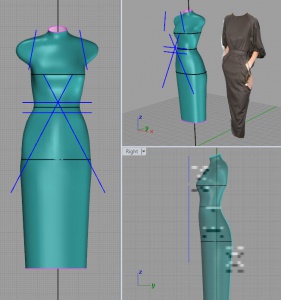

На этом аватаре построила основу манекена и наметила модельные линии первого варианта платья. Со включенным режимом планар Planar линии для проекций можно рисовать просто перед манекеном.

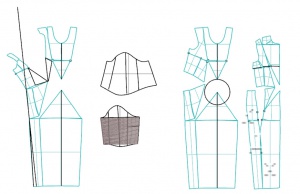

Используя блоки можно, разрезая лишь основу, одновременно получить лекала с прибавкой. Правда этот метод годится только для пропорциональной градации.
На картинке 2 манекена разного цвета. Зеленый это основа. И результат - лекала синий контур с прибавкой на свободу.

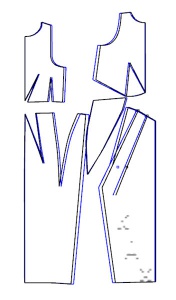

Развертка в сборе (разные мысли)и лекала для примерки в моделисте

Искания в Моделисте описала в моем альбоме
Как же стало удобно, когда мы научились готовить лекала для Кло.

[arhimed]

Посмотрите, это интересно:

Некоторые кадры этого видеоролика:

[Aliona]

Посмотрите, это интересно:

Чудеса!!!!!

[Кадрен]

Тут показывала проект, в котором участвовала, как конструктор
https://club.season.ru/index.php?s=&sho...st&p=924707
Наконец прислали фото

Палатка кухня, высокогорное кафе, которую мы ещё в прошлом году отправили в Катманду, наконец - то добралась до пункта назначения на Северном седле горы Эверест (8848 метров). Восхождение в прошлом году происходило из Тибета (Китай). Базовый лагерь находится практически на высоте Эльбруса - более 5000 метров над уровнем моря, однако туда можно доехать на джипе. Выше поднимать возможно только пешком. Восхождение происходило довольно драматично. Во время экспедиции произошло сильнейшее землетрясение, но к счастью обошлось без жертв (по маршруту со стороны Тибета). Какое-то время экспедиция продолжалось, но впоследствии местное начальство ввело запрет на все восхождения и попросили всех спускаться. С местными не поспоришь, пришлось заканчивать экспедицию. В результате чего на Эверест наши друзья так и не сходили. Среди восходителей был Валдис Пельш вместе со своей съёмочной группой, фильм полностью так и не сняли.
Сейчас , в мае 2016 проходит другая экспедиция, ровно по тому же маршруту. На этот раз это впервые на гору поднимается женская команда России под руководством Lucy Korobeshko. Время покорения высочайшей точки нашей планеты - крайняя декада мая. Пожелаем альпинисткам погоды и удачи !
Оригинал на FB

[Aliona]

Хочу развить тему, которую затронула Кадрен в этом посте
Заплатки на нурбсе
Прошло более трех лет, как впервые была выложена эта интересная идея. Но....
видимо, пришло время ее развить . Но на этот раз, отталкиваясь от ти-сплайнов.
Лично мне нравится создавать и редактировать форму одежды в ти-сплайнах. ДЛя нанесения модельных линий, создания и разворачивания заплаток давно разработан плагин DrawOnShape. Но, допустим, у пользователя нет этого плагина. ТОгда можно обойтись "родными " инструментами Рино.

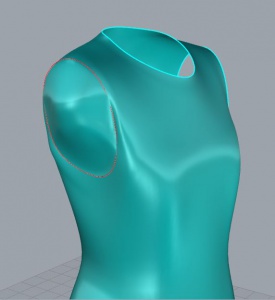

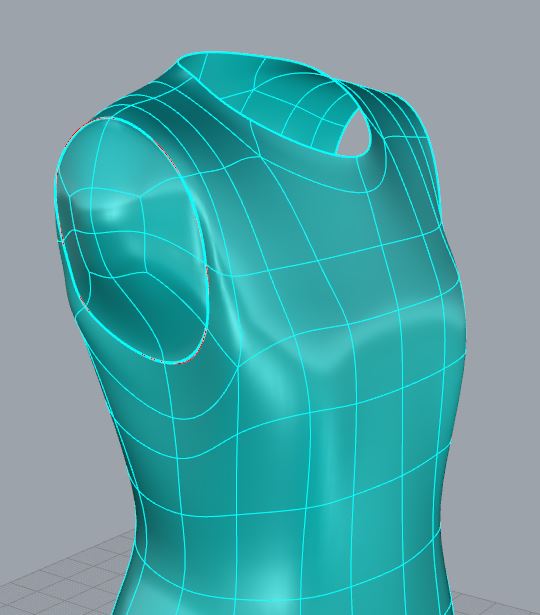

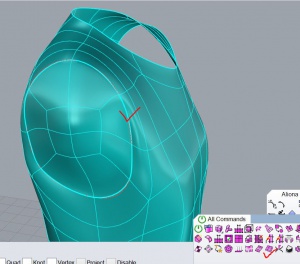

Вот лиф в ти-сплайнах. Я отработала и развернула вовнутрь пройму, затем, вытягивая фасетки закрыла пройму. Не понравилось. Вызвала примитив _tsQuadball и закрыла им отверстие проймы

Подшлифовала зону проймы, папоротки, прогиб нижней части проймы вовнутрь.

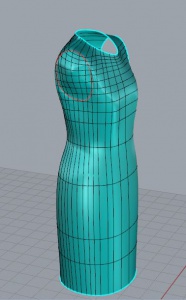

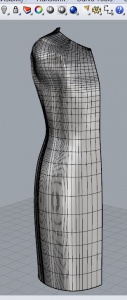

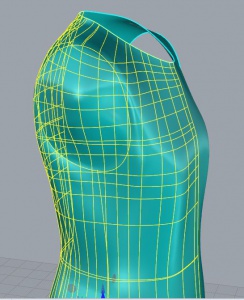

Нанесла на преобразованный ти-сплайн вертикальные и горизинтальные сечения

Изменено 28 сентября, 2019 пользователем Aliona

[Aliona]

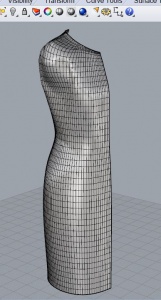

Затянула сечения нетворком и перестроила, чтобы сеть была более правильная

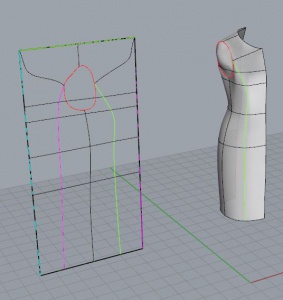

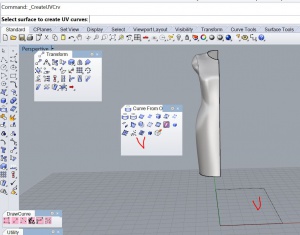

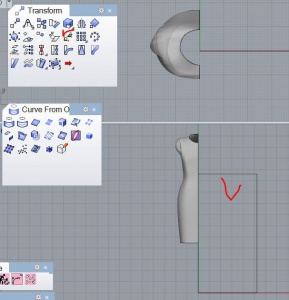

Содала "холст" командой _CreateUVCrv на виде TOP

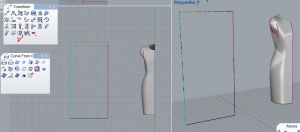

И разввернула его вертикально на вид FRONT _Remap to CPlane

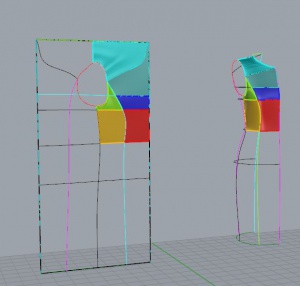

А дальше активно пользуюсь командой _FlowAlongSrf, чтобы нанести модельные линии и создать заплатки

Финал - развертка заплаток.

Интересная технология. Кадрен, большое спасибо , что показали еще один очень интересный способ получения разверток-лекал.
Что ценно, этот способ подходит и для тех, кто любит работать в ти-сплайнах.
А начало здесь
_FlowAlongSrf для модельных линий

Изменено 28 сентября, 2019 пользователем Aliona

[Кадрен]

Aliona, аккуратные развертки получились и пройма красивая. Такая пройма получается, если изопармы идут естественно. Если же сечения строить горизонтально, то пройма на холсте получается причудливая. Но все же предпочитаю строить их горизонтально. Тогда рисунки получаются более ровные, например кармашки. А так, наверно не принципиально.

[Aliona]

Aliona, аккуратные развертки получились и пройма красивая. Такая пройма получается, если изопармы идут естественно.

Линия проймы создана на самом первом этапе, при коррекции ти-сплайна. Она скопирована с кольца ребер командой _tsExtractEdges.

И сделала сечения ти-сплайна "щедро ", чтобы как можно точнее воспроизвести зону проймы при затягивании нурбсом.
Изменено 28 сентября, 2019 пользователем Aliona

[Кадрен]

Aliona, попробуйте скрипт. Он создает заплатку и сразу окрашивает ее в рандомый цвет и выполняет команду Flow. У меня в 5 рино работает, только надо внимательно следовать командной строке. В 6 версии работает, но не очень хорошо. Там нужно кое что поправить, но руки не дошли еще.
flow.zip
Только я не скриптописец, поэтому на свой страх и риск.

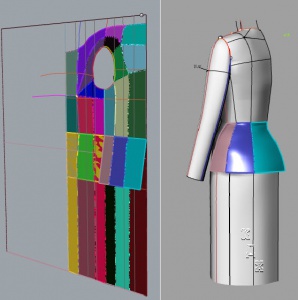

А вот еще интересная возможность создавать "двухслойные" развертки на одном холсте

[Aliona]

Кадрен, немного почитала про Рино 6. Программа будет поддерживать работу с сабдивами. Внешне похоже на ти-сплайны. А можно ли наносить модельные линии и заплатки на сабдивы?

[Кадрен]

Полноценную работу сабдивов обещают только в 7 версии рино. Пока только можно посмотреть и подвигать точки.

[Aliona]

Моделирование сабдивами похоже на моделирование ти-сплайнами. Задумалась над тем, что рано или поздно захочется обновиться до свежей версии Рино. Тогда то, что работает на ти-сплайнах, на сабдивах не сработает. И метод работы с холстом и командой Flow along surfase просто спасение.

[Кадрен]

что рано или поздно захочется обновиться до свежей версии Рино.

Тогда дождитесь 7 версии. Кажется демоверсию уже можно запросить.
6 версия уже поддерживает русский язык. Но некоторые команды так переведены, что не найдешь из командной строки. В командную строку тоже надо вводить по русски. Это очень неудобно. На русском языке ограниченное количество инструментов. А значит ограниченное использование программы.
