Подиумы для сканирования

[Тэсс]

Здраствуйте! Можно я тоже мысль свою выскажу? мне кажется что нужно вращать не объект сканирования-это у нас человек, вспомните физику, едем вперед-а мы назад наклоняемся. Так я про что-может вокруг объекта нужно сканер вращать по кругу, к примеру по рельсам(уж это целая студия должна быть), или к потолку какая нибудь конструкция крепиться?

[Mme St-Perle]

В общем так... пока вы тут теорией занимаетесь, доча моя занималась практикой. Очевидно,что она читала вас внимательно, и вот что у нее получилось
http://img-fotki.yandex.ru/get/5644/10957513.26/0_9ab89_d0694a59_S.jpg http://img-fotki.yandex.ru/get/5642/10957513.26/0_9ab8a_f6ae2b88_S.jpg
Мной опробовано. Надежно, вращать можно за ручку снизу.
Подробности она вам завтра расскажет.Скажу только, что я никуда не откланилась при вращении, не в центрифуге

[ЛюдмилаСС]

А мне в квартирных условиях пока вот такой сделали
http://savepic.org/2506655m.pnghttp://savepic.org/2504607m.png

[Natamoda]

Где взять запчасти для самостоятельного изготовления поворотной площадки

[FashionFan]

А мне в квартирных условиях пока вот такой сделали



ЛюдмилаСС,а вращение как происходит на нём?

[arhimed]

а вращение как происходит

для вращения верхней платформы (назовем его стол) можно приспособить имеющиеся в хозяйстве механизмы с мотором. От миксера с одноступенчатой червячной передачей до болгарки небольшой мощности или электродрели.
В редукторе миксера придется сделать более прочное червячное колесо (из бронзы, обычно они пластмассовые), дополнить электрическую схему питания устройством плавного пуска и регулирования оборотов ( http://forum.woodtools.ru/index.php?topic=1108.0 ) и на выходном валу закрепить обрезиненный ролик, который будет тянуть/вращать. Располагать привод так, чтобы ролик упирался в нижнюю поверхность вращающегося стола а ось ролика была перпендикулярна оси вращения стола.

Если же у вас есть ненужная болгарка или лучше электродрель, то только закрепить ролик подходящего диаметра и при необходимости дополнить электрическую схему.

[ЛюдмилаСС]

ЛюдмилаСС,а вращение как происходит на нём?

Вращаем пока руками (иногда и ногами:) ), за уголок удобно захватывать. Муж уже рассказал свои задумки по изготовлению электроподиума, но я ни фига в этом не понимаю, поэтому вряд ли опишу. Только это уже надо будет делать в деревне, в квартире нет подходящих условий.
Архимед, большое спасибо, обязательно покажу супругу, пусть разбирается.
А пока будем тренироваться с ручным подиумом. Может еще какие нюансы всплывут, учтем уже в электрическом.
Дети карусель оценили:)

[Зимняя]

Людмила, покажите своему мужу еще один ролик - возьмите в этом линке
в сообщении esshubert - там поворотное устройство приводится в движение от электродрели (как Архимед уже упомянул в своем сообщении).



Правда, в ролике все на боку лежит. :)

[ЛюдмилаСС]

Людмила, покажите своему мужу еще один ролик - возьмите в этом линке
в сообщении esshubert - там поворотное устройство приводится в движение от электродрели (как Архимед уже упомянул в своем сообщении).



Правда, в ролике все на боку лежит. :)

Спасибо большое! Очень интересно! Там еще ролик, в котором, деталька от автомобиля используется - оказалось у супруга подобная задумка.

[Jizelia]

Бредовая идея, но может быть как-то можно так сделать

[arhimed]

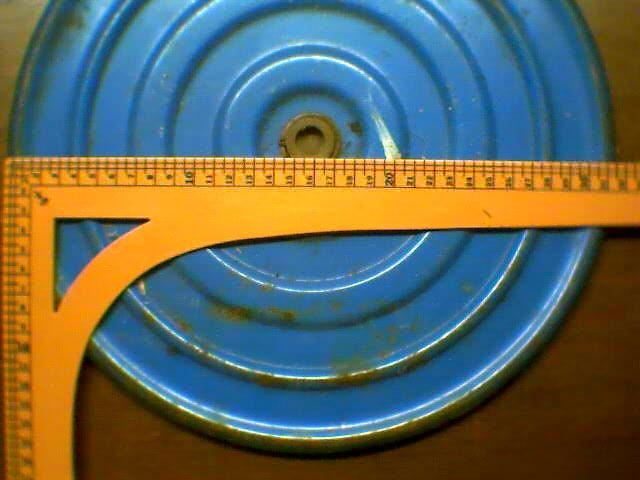

Достал из "закромов" так называемый диск здоровья (или диск для фитнеса или занятий физкультурой). Идеально подходит для подиума.

Диаметр диска 320 см. Высота 1 см. Легко выдержит вес любого человека :)

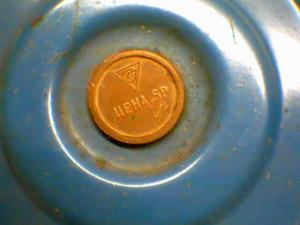

Очень давно стоил аж 5 рублей.

Чтобы разобрать нужно снять стопорное кольцо.

А разбирать придется. Нужно почистить от песка и закрепить фанерные диски диаметром побольше, чтобы клиентам было удобно...

[Terramusical]

Вот, я опять со своими пятью копейками :)
(Кинект даже на горизонте не маячит :))



Ручки , как опоры хороши в стационарных кабинах, т.к. там несколько стационарных сенсоров , и эти ручки сканированию не мешают ,
и в полученный скан попадают минимально, т.е. фигуру не заслоняют.
В домашних условиях наверное надо изворачиваться при сканировании фигуры сбоку.

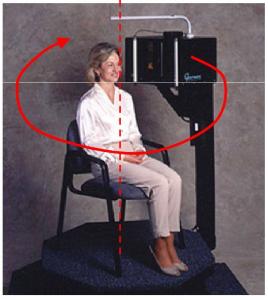

Нам бы нечто, напоминающее вот такое сооружение

чтобы сканируемая фигура оставалась неподвижной, а вокруг неё что-то "ездиит" (мысль уже была ранее озвучена Татьяной Поповой(СПб) ).

[Sarta Anella]

Кадрен, а можете описать свой подиум. Какой вес он выдерживает?

[Кадрен]

можете описать свой подиум.

Диаметр 60 см. Скорость: 1 оборот в минуту. Пока тестировали до 90 кг, выдержал.

[kedrwin]

Вот, бывает же так: привяжется какая-нибудь идея, как зуд, как заноза! Будет мучить и ничего не давать делать... Ведь есть же задача, итак уже затянул всё на свете... Делал, делал совместную развёртку группы поверхностей и вдруг, как стопор... Ничего не лезет в голову, только эта идиотская идея...
Короче, предлагаю концепт поворотной подиум-турели. Главный узел - водяной насос от двигателя автомобиля. В принципе от любого, но я рассмотрел от Москвича-412. По крайней мере когда-то приходилось менять. Сейчас, правда Форд, но от Форда не предлагаю... Так вот, выпиливаем в центре ДСП (древестно-стружечная плита, кто не знает) дыру и вставляем туда через длинную втулку (можно подобрать какую-нибудь трубу) тот самый водяной насос. Крепим его длинными болтами. По краям плиты сверлим отверстия строго по диаметру меньше на 1 мм, чем крепёжные стержни колёс-катков офисного кресла. Забиваем снизу плиты в эти отверстия четыре парных катка. Сверху по окружности ввинчиваем 8 длинных шурупов (не насквозь доски!) и наматываем на них капроновый шнур на один оборот, привязав его конец предварительно за один из шурупов. Ставим подиум-турель на пол, подложив под шкив насоса какой-нибудь пористый упругий материал - толстую резину, пенопласт, полиуретан. Расчитывая на то, какой имеется материал, подбираем и высоту втулки, которую использовали для крепления насоса. Длинну шнура подбираем так, что бы вытягивая его к себе, можно было добиться плавности врещения подиума и при этом не попасть под "обстрел" видеосканера.





Сразу заявляю - это концепт! Я его не отшил... т.е. "в металле" не сделал, а придумал чисто теоретически... Потому как он мне, вроде, на фиг не нужен :(((
У меня есть пара оформленных изобретений из прошлой жизни... Одно из них, кстати - применение спирали Архимеда для резистивных потенциометров ха-ха... Так и валяются, никому не нужные уже 30 лет...

Изменено 3 марта, 2013 пользователем kedrwin

[lily-56]

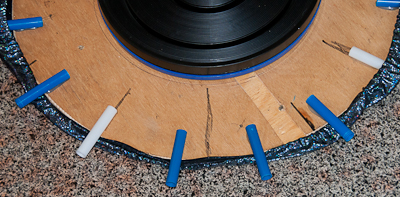

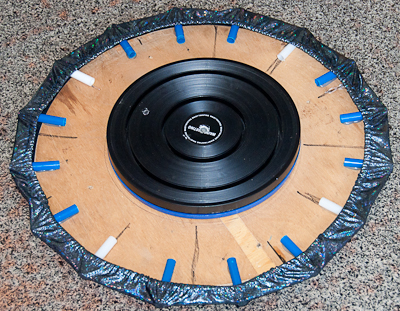

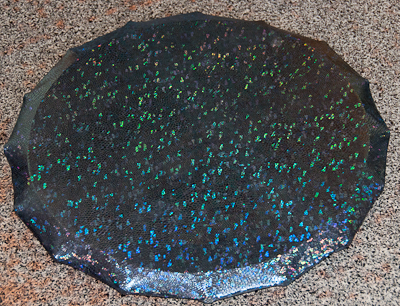

сильно не смемся. подиум из подручных материалов.
,решила задействовать для сканирования ноги


при сканировании держу ноутбук на коленях, ногами поворачиваю подиум. нахожусь сбоку от объекта
штыречки сделаны из катушек, снизу приклеен круг грация.
возможно еще прикреплю дополнительные колесики подальше от центра,тк всеже хочется поустойчивей, и круг желательно металлический,

[Granny]

Решила все же делать поворотную платформу. Диск_здоровья не устраивает.

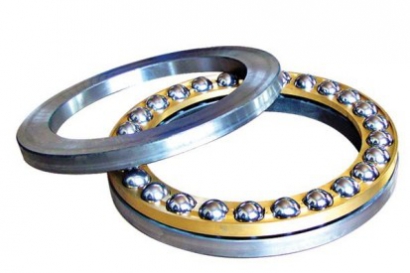

Нашла где продают подшипники. Думаю нужно что то типа такого.

может только роликовый? Они есть 19 см в диаметре.
В Сканекте только сегодня что то стало получаться.
Когда пользовалась сначала. Вместо заявленных 5000 тыс сохранений оне заявили мне, что я уже исчерпала. Снесла все. А вчера обновленную версию поставила.
( Насчет оплаты за сканирование. Ну намного дешевле заявленных в некоторых местах. Но что то я поняла. что этот Давид долго все обсчитывает, что ресурсов пк много расходует и долго)

Изменено 24 марта, 2013 пользователем Granny

[kedrwin]

Решила все же делать поворотную платформу. Диск_здоровья не устраивает.
Нашла где продают подшипники...

Просто подшипника не достаточно. Как, например, можно закрепить тот, что показан? Да, ещё так, что бы одной стороной он упирался в пол, а другой - в подвижную платформу. Кроме подшипника, ещё нужны поддерживающие элементы. Надо не подшипник, а готовый узел на основе его. Вы, ведь, видели мои конструкции с использованием узла от автомобильного двигателя? Там есть всё: шкиф, что бы упереть его через упругую прокладку в пол, корус, что бы конструкция не рассыпалась и элементы крепления с использованием болтов - крепление досточно надёжное, что бы не ограничивать нагрузочную массу :)))) Я уверен, что моя конструкция влёгкую выдержит массу в 100-150 кг. И устойчивость у неё высокая: ни раскачиваться, ни "танцевать" не будет.

[Granny]

Просто подшипника не достаточно. Как, например, можно закрепить тот, что показан?

Я себе мыслю так - примитивно: ламинат +кружок_ срединка в подшипник, но ниже, чем сам подшипник. Сверху платформа ( допустим многослойная фанера ) + кольцо из фанеры, чтоб зафиксировать как-то все это.
Думаю, что возможно - легко крутится. Цель - сделать легкое движение бедром и... совершить оборот, пока муж нажимает на кнопки программы. А чо ?
Да я не спорю, нет предела совершенству. У кого какие цели... Изменено 24 марта, 2013 пользователем Granny

[kedrwin]

Цель - сделать легкое движение бедром и... У кого какие цели...

Т.е. подшипник не крепится к платформе? Не боитесь, что ёразанёт от "лёгкого движения"?

[Granny]

Т.е. подшипник не крепится к платформе? Не боитесь, что ёразанёт от "лёгкого движения"?

Да а чего его крепить. Прикрепить нужно кружок к основанию, на который одеть подшипник. Ну куда он денется. И сверху как бы крышку с углублением для подшипника.
Рисунок надо?



Или $99 unlimited?

А если скинуться?... Изменено 24 марта, 2013 пользователем Granny

[kedrwin]

Если делать сканы для семьи, то конечно наверно подиумы неоправданы. Ну и естественно, к клиенту не поедешь с подиумом.

Кадрен разбередила тему.
Не согласен я с "к клиенту не поедешь с подиумом". На заводском автобусе - да, колёса оторвут! Но на авто - влёгкую. У кого нет - такси. Платформа метр на метр влезет в любой багажник, на заднее сиденье уж точно. В Н-ске по городу максимальная цена в один конец - не более 300 руб. Клиент во всём виноват - он и платит "туда и обратно". Зато, какой ему кайф! В домашней обстановке любой разденется. Что бы полегче таскать, можно плиту 25 мм заменить на 20 мм. И, главное, надо что бы подиум был цельным, не рассыпался на шарики отдельно, обойма подшипника - отдельно :)))) А, потому ещё и ноутбук важнее приспособить, чем стационарный комп. Изменено 30 марта, 2013 пользователем kedrwin

[Кадрен]

Не согласен я с "к клиенту не поедешь с подиумом". На заводском автобусе - да, колёса оторвут!

Вот именно, прокатилась с подиумом в автобусе, после этого и нахлынули чувства.

А, потому ещё и ноутбук важнее приспособить,

Еще и ноутбук приобретать?
А я то все думала, и чего они вышивают, это же сейчас такое дорогое хобби...

[kedrwin]

Вот именно, прокатилась с подиумом в автобусе, после этого и нахлынули чувства.



Еще и ноутбук приобретать?
А я то все думала, и чего они вышивают, это же сейчас такое дорогое хобби...

Ну, вариант: тогда всех к себе в гости. Представляете? Вдруг масть пойдёт? Вся Москва завалится?

[Кадрен]

Вдруг масть пойдёт? Вся Москва завалится?

Шутите?
Ну, сделаю я скан, а дальше куда с ним? Искать продвинутую портниху, которая шьет в Марвелос? Сколько их в Москве?
